轴套类气动等距定位间隙输送机构

首页 >图纸库>机械设备>非标设备2024-12-16报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0

图纸描述

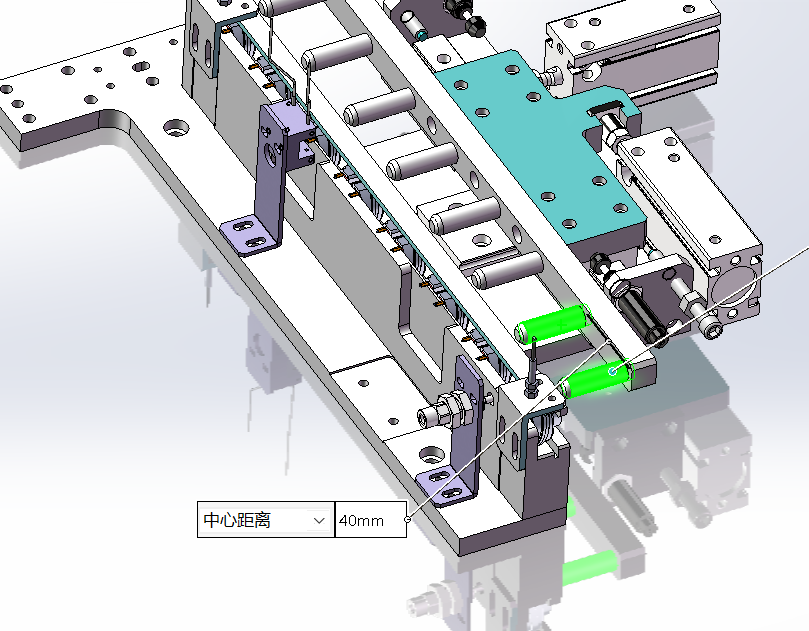

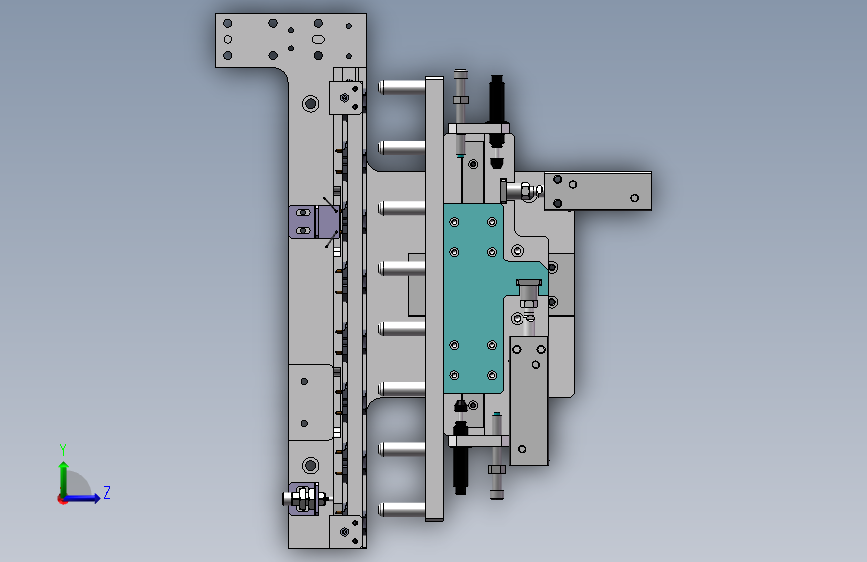

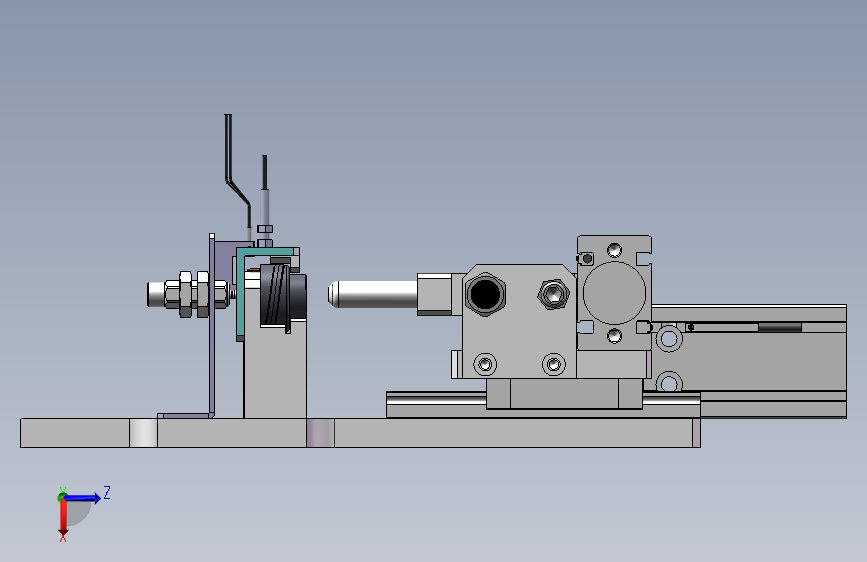

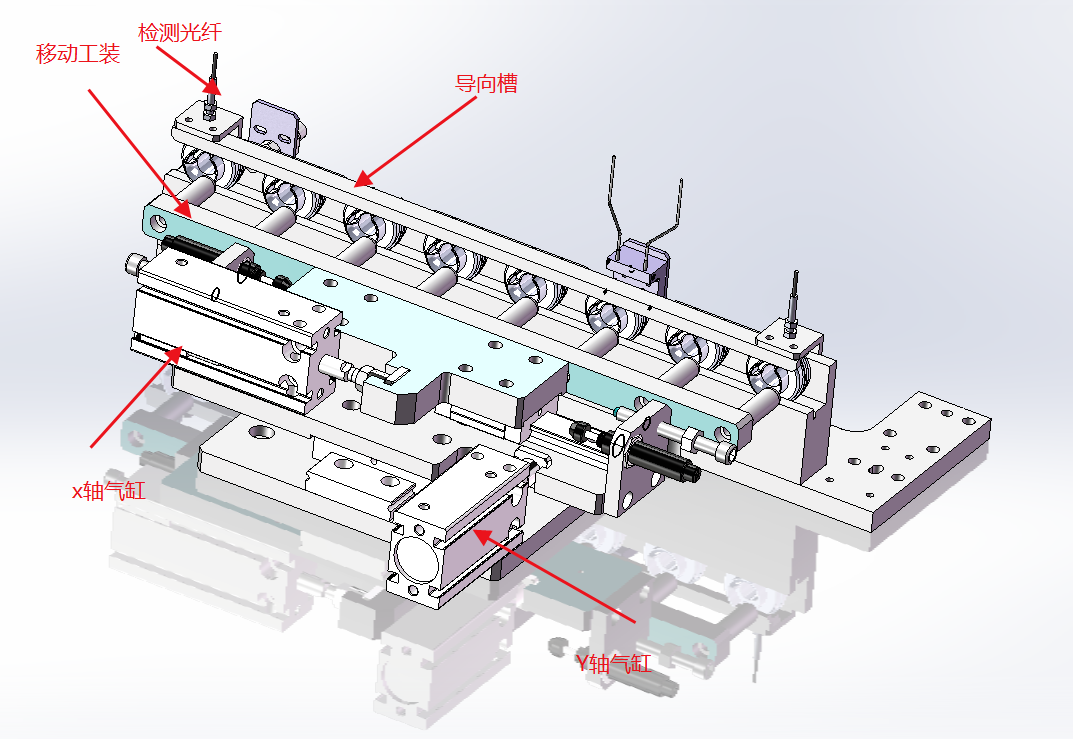

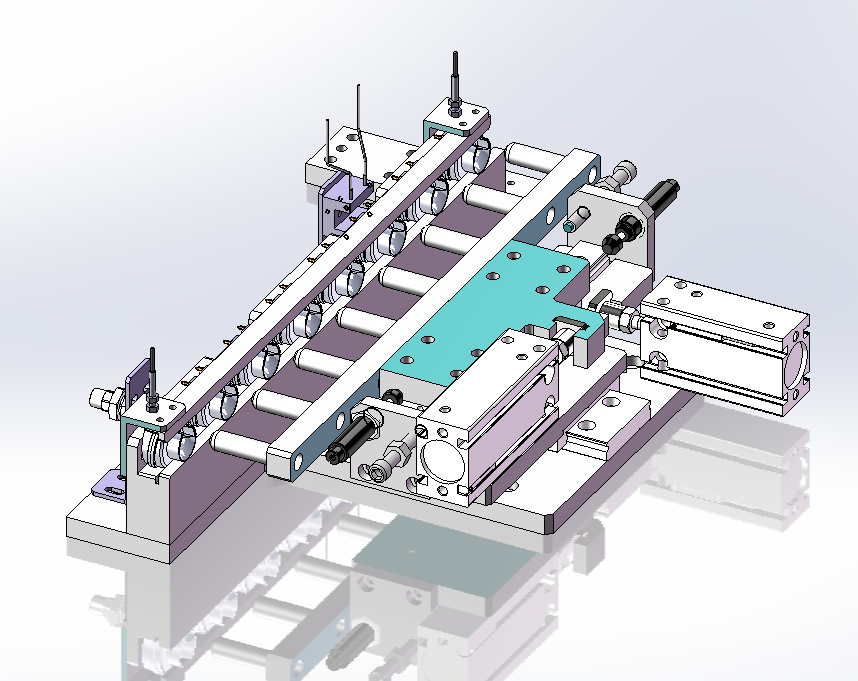

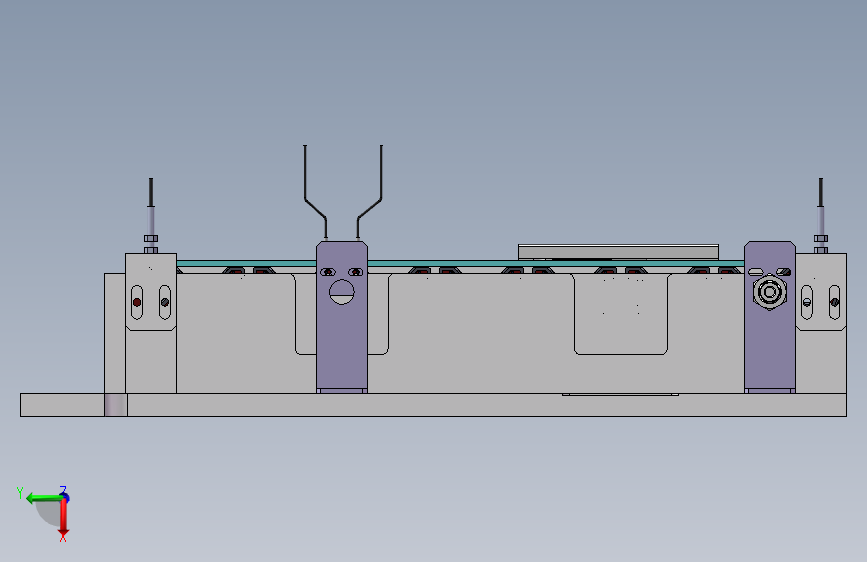

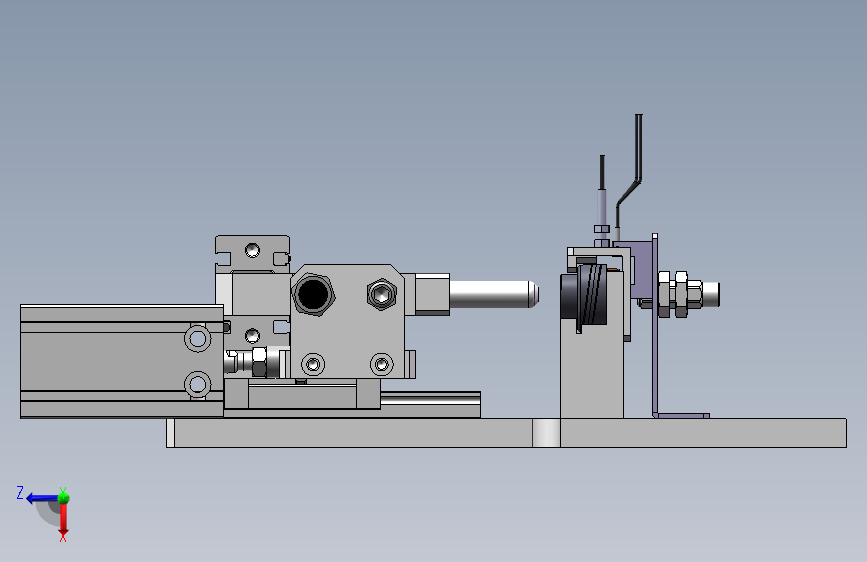

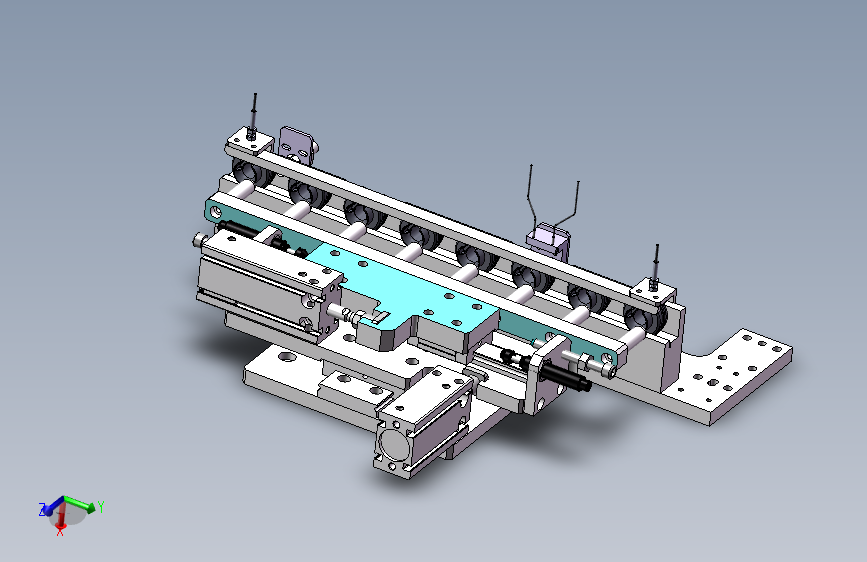

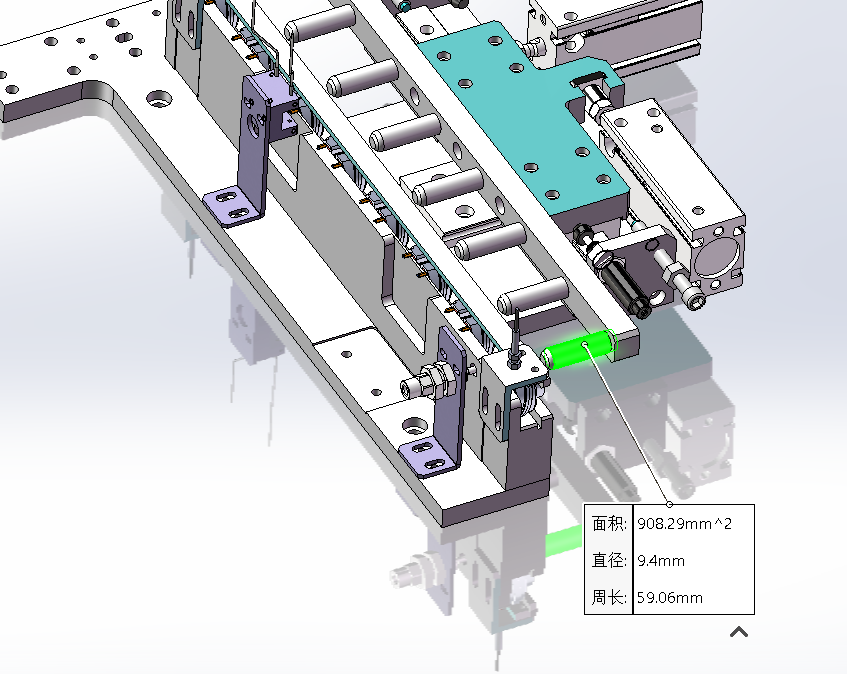

轴套类气动等距定位间隙输送机构：由X、Y轴气缸驱动移动滑板并带动工装在导向槽内进行间隙运动，通过导轨导向保证移动精度，通过缓冲器和限位螺钉实现定位。由光纤开关检测工件的到位状况。间隙输送距离为40mm，工件内径为9.5mm。

下载需要65金币

立即下载收藏

图纸信息

图纸ID ：513874

文件大小：6.65M

所需金币：65

图纸参数：可编辑，包含特征参数

图纸分类：机械设备

图纸格式：sldprt,sldasm

软件版本：SOLIDWORKS 2019

作者

柳弗

已分享: 份作品

关注

咨询

文件列表

#	文件名称	大小
1	移动板.SLDPRT	187.16K
2	L型板.SLDPRT	114.44K
3	上挡板.SLDPRT	84.24K
4	光纤FU-35FA基恩士.SLDPRT	77.67K
5	光纤FU-59U基恩士.sldprt	72.00K
6	光纤固定板.SLDPRT	104.44K
7	光纤定位块.SLDPRT	159.75K
8	内六角杯头软顶螺丝M6-52.SLDPRT	133.54K
9	基本平板.SLDPRT	319.27K
10	复件MANIFOLD_SOLID_BREP2R.sldprt	131.11K
11	复件MANIFOLD_SOLID_BREP_100.sldprt	73.18K
12	复件MANIFOLD_SOLID_BREP_39.sldprt	74.17K
13	复件MANIFOLD_SOLID_BREP_40.sldprt	71.58K
14	复件_DMSG-N_GN.sldprt	55.57K
15	复件_DMSG-N_GN_1.sldprt	55.68K
16	复件_MD20x25-NutRod.sldprt	59.86K
17	复件_MD20x25-S25-Body.sldprt	184.40K
18	复件_MD20x25-S25-Rod.sldprt	40.75K
19	复件_MD20x40-NutRod.sldprt	59.35K
20	复件_MD20x40-S40-Body.sldprt	184.46K
21	复件_MD20x40-S40-Rod.sldprt	40.75K
22	复件_MPE6X10_body.sldprt	77.54K
23	复件_MPE6X10_rod.sldprt	36.34K
24	复件_MPE6X5_nut1.sldprt	56.69K
25	导向槽.SLDPRT	215.22K
26	工件.SLDPRT	1.01M
27	气缸MPE6X10亚德客.SLDASM	131.65K
28	浮动头C.SLDPRT	116.74K
29	液压缓冲器ACA1007-1亚德客.SLDPRT	185.81K
30	直线导轨MGN15C2R190Z0H-15-15上银.SLDASM	103.84K
31	直线导轨MGW15C1R110Z0H上银.SLDASM	99.87K
32	移动板.SLDPRT	133.35K
33	穿料轴.SLDPRT	101.16K
34	缓冲器固定板.SLDPRT	115.14K
35	自由安装气缸MD20x25S_0__DMSG-N-2亚德客.SLDASM	178.46K
36	自由安装气缸MD20x40S_0__DMSG-N-2亚德客.SLDASM	176.51K
37	轴套类气动等距定位间隙输送机构.SLDASM	1.53M
38	驱动板.SLDPRT	252.28K
