数控车床是应用非常广泛的一种机床，在现代机械加工中占有重要地位，因此，本文针对数控车床的主传动系统进行了设计，通过本文设计的数控车床具有高可靠、高精度、低成本等特点。 本论文首先介绍了数控机床的国内外现状，然后根据课题要求，对数控车床主传动系统进行了方案设计，通过比较直接电机驱动、定比传动和分档变速传动各自的特点，最后拟定了分档变速的传动方案，通过电气与机械变速装置实现无级变速
数控车床传动系统的设计
图纸描述
数控车床是应用非常广泛的一种机床，在现代机械加工中占有重要地位，因此，本文针对数控车床的主传动系统进行了设计，通过本文设计的数控车床具有高可靠、高精度、低成本等特点。 本论文首先介绍了数控机床的国内外现状，然后根据课题要求，对数控车床主传动系统进行了方案设计，通过比较直接电机驱动、定比传动和分档变速传动各自的特点，最后拟定了分档变速的传动方案，通过电气与机械变速装置实现无级变速
下载需要160金币
立即下载 收藏
图纸信息
作者
家计
已分享: 份作品
文件列表

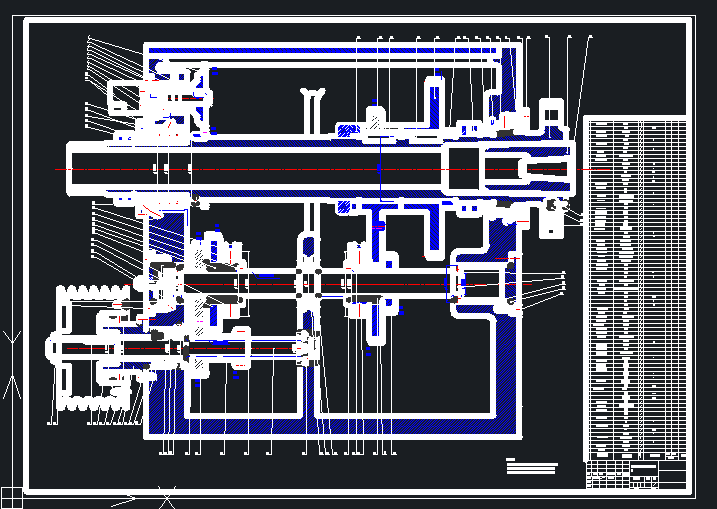

| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  主传动系统设计图VV.dwg | 360.85K |

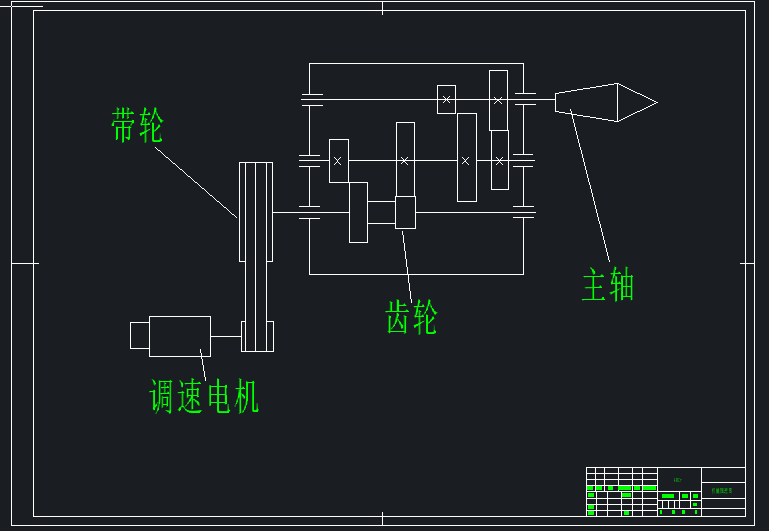

| 2 | 机械原理图.dwg | 174.59K |
| 3 |  说明书.doc | 658.00K |

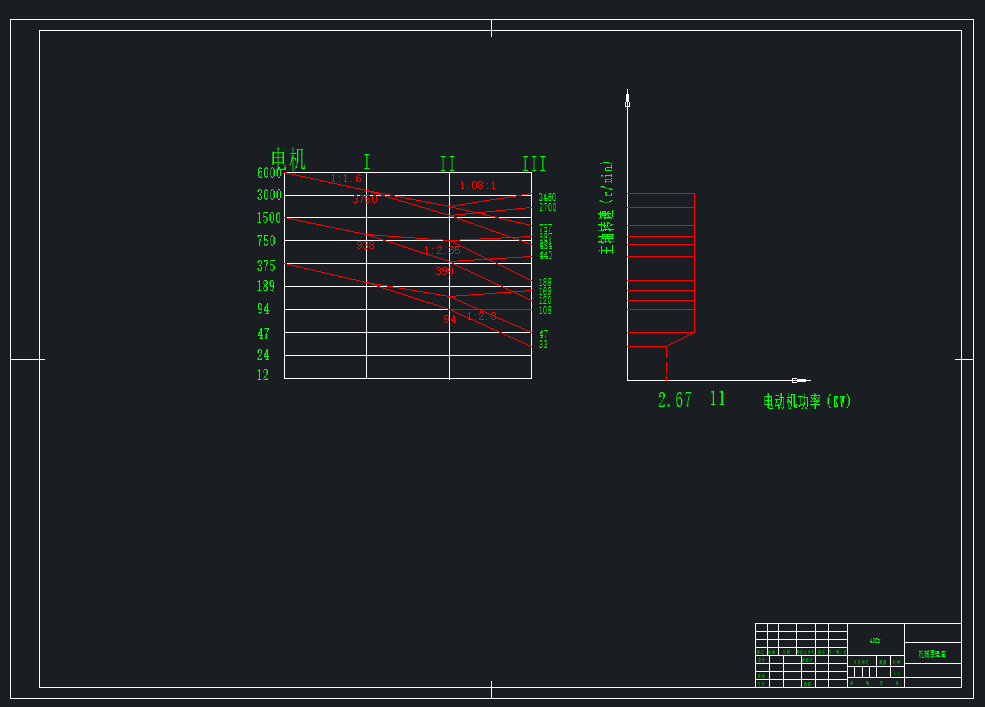

| 4 | 转速图.dwg | 176.83K |

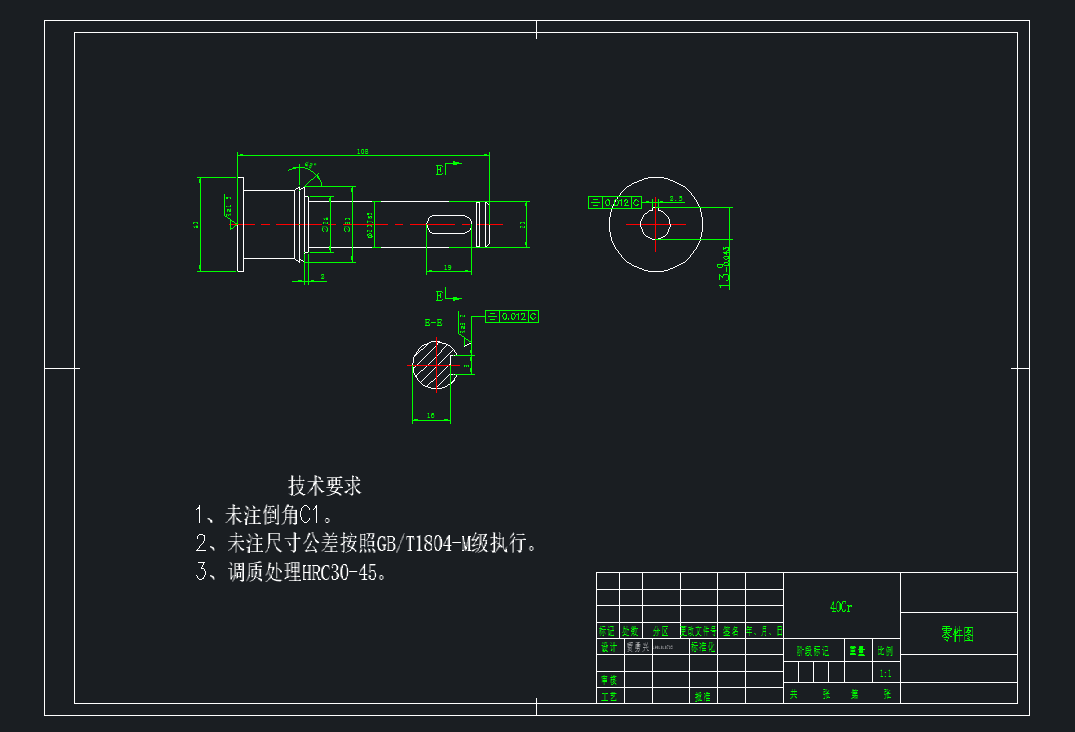

| 5 | 轴套.dwg | 192.16K |
