钻孔夹具及PLC控制系统的设计

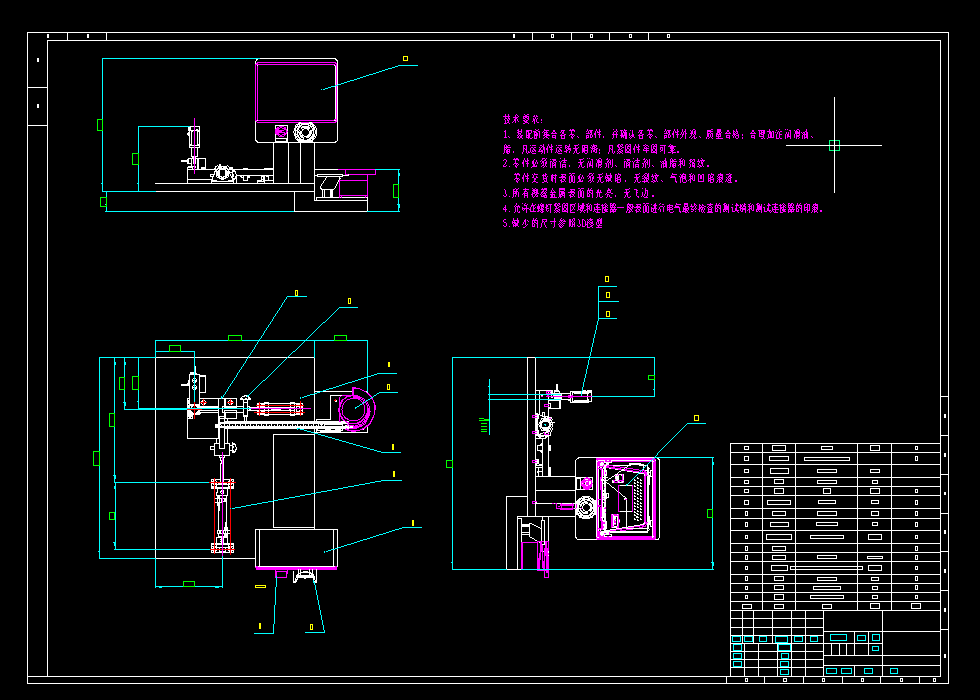

图纸描述
本设备为自动攻丝机，通过自动上料，攻丝进行设备的整体动作，完成产品自动攻丝。设计思路为，产品通过振动盘自动上料，到达上料位置后，由光电传感器探测到产品，输出信号给到西门子PLC，西门子PLC通过编写的梯形图语言指令，输出信号，控制三位五通电磁阀YV1接通，三位五通电磁阀动作，送料气缸执行动作，将物料送到指定位置，送料气缸连接的舌片经过特殊结构设计，可以保证物料不会脱落，设计成卡槽式，舌片与治具之间设计槽型，避免舌片乱晃动，送料气缸完成动作，气缸的前端磁性传感器输出信号给PLC，PLC通过梯形图指令，完成自动动作，控制Y轴方向推料气缸的控制电磁阀开始接通，电磁阀控制推料气缸开始执行动作，推料气缸
下载需要1000金币
立即下载 收藏
图纸信息
作者
赖蚜
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  11.x_t | 45.28M |
| 2 |  任务书说明.doc | 581.50K |
| 3 |  电气A0.exb | 1.13M |
| 4 | 装配.exb | 442.50K |
