铝型材框架定位夹紧皮带输送机
图纸描述

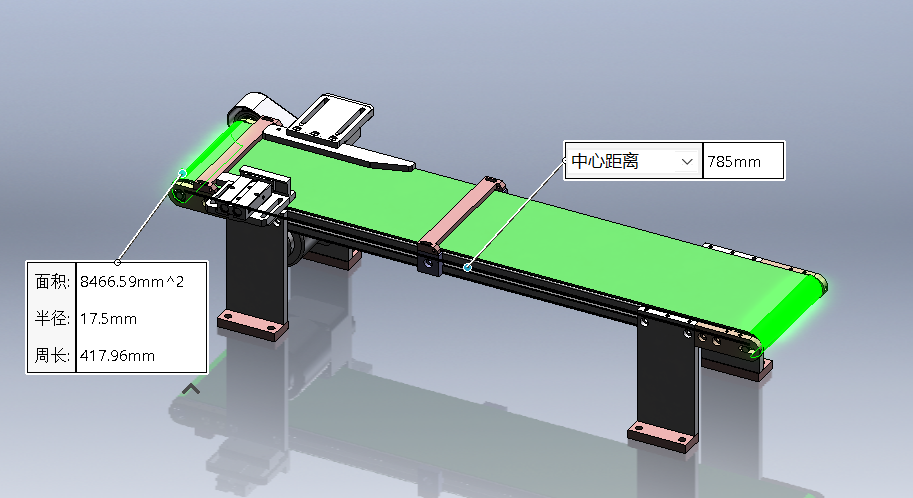

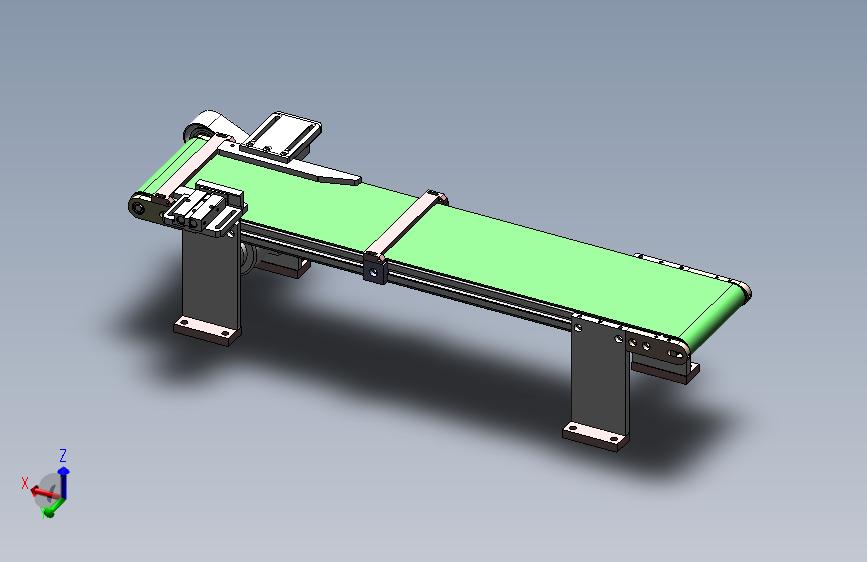

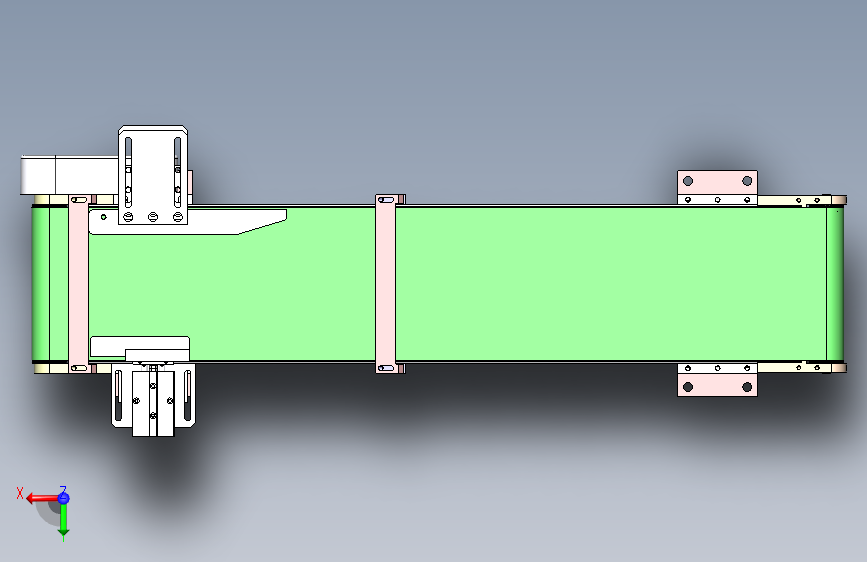

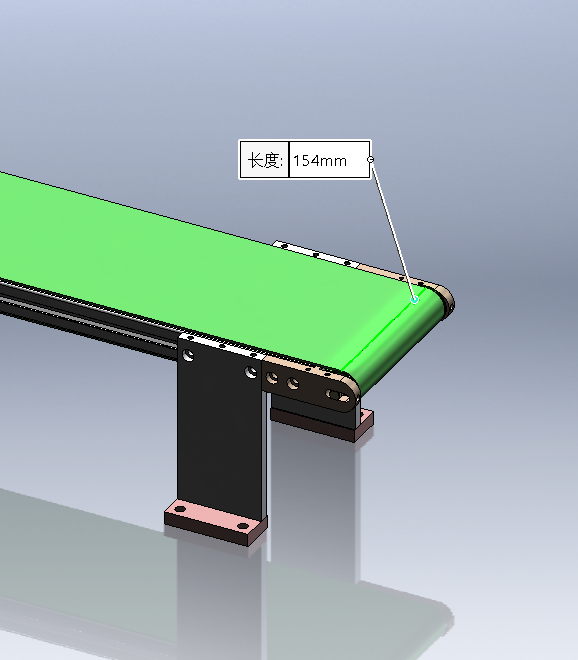

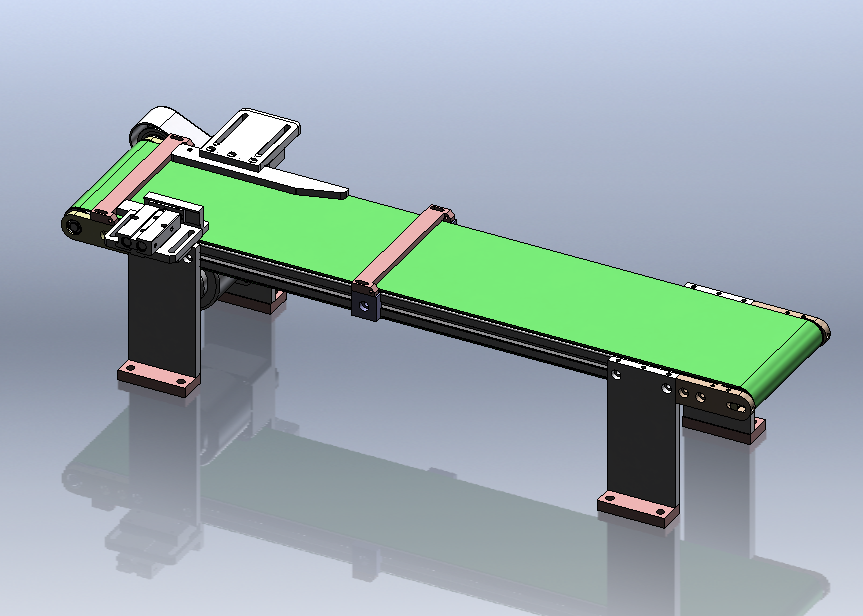

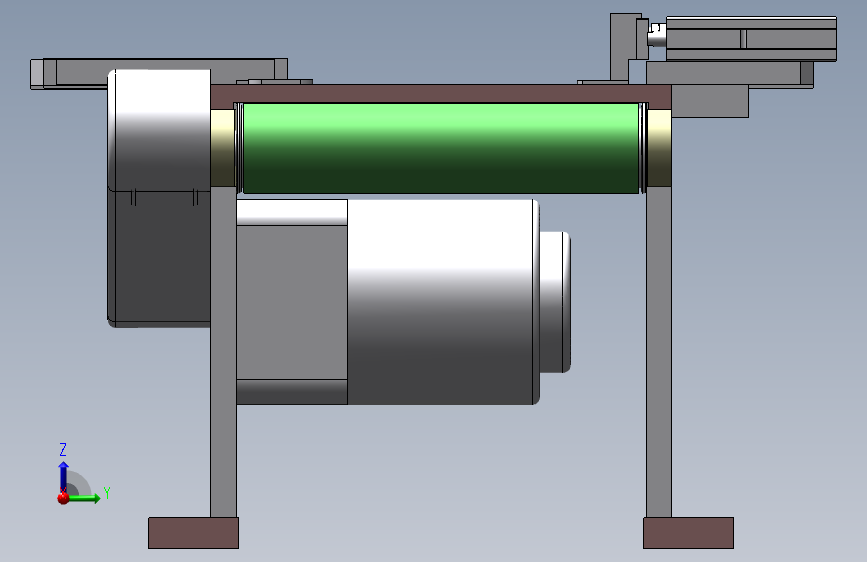

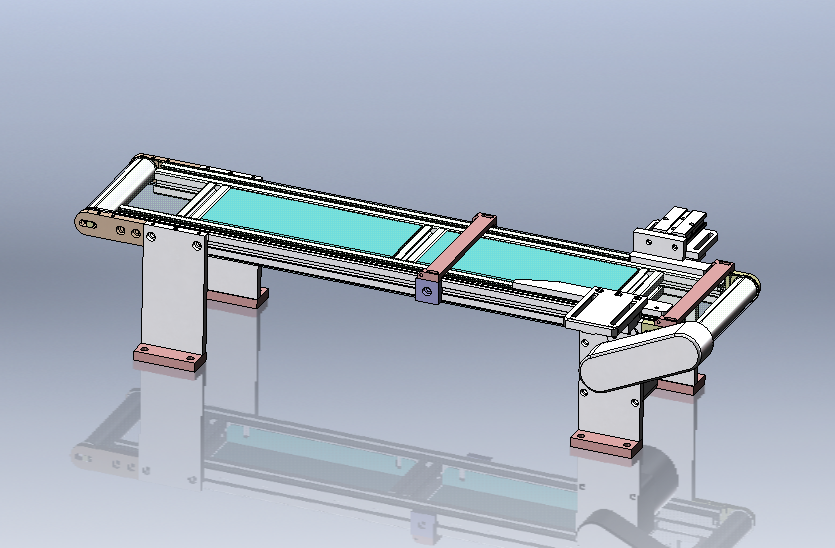

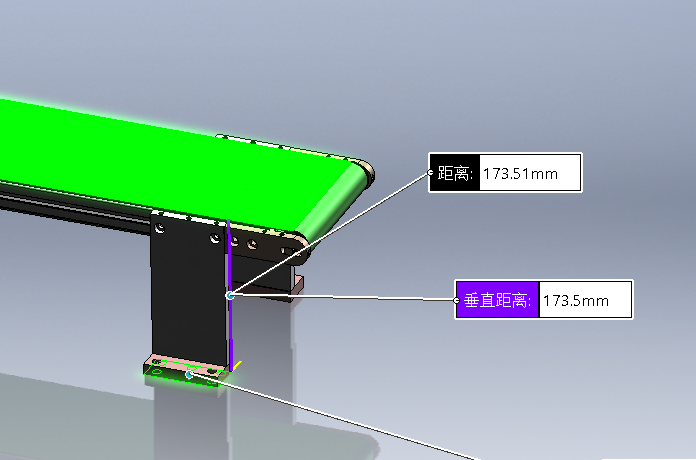

铝型材框架定位夹紧皮带输送机： 输送机框架由30-30铝型材、托板、主动辊筒、从动辊筒组成，并由变频减速电机驱动，完成输送。 1、有效输送距离785mm； 2、皮带宽度154mm； 3、输送机高度174mm；
下载需要100金币
立即下载 收藏
图纸信息
作者
万俟应隘
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  32电池推块.SLDPRT | 83.76K |
| 2 | 61900Z轴承.SLDPRT | 553.84K |
| 3 | ATPA12L075-B-C10A同步轮.SLDPRT | 238.46K |
| 4 | DJ-25W-15调速电机.SLDPRT | 142.13K |
| 5 | TN-10X20-S推料气缸.SLDPRT | 818.37K |
| 6 | 主动轮.SLDPRT | 122.88K |
| 7 | 主动轮固定块.SLDPRT | 129.37K |
| 8 |  主动轮组件.SLDASM | 339.41K |
| 9 | 从动轮.SLDPRT | 87.48K |
| 10 | 从动轮固定块.SLDPRT | 137.87K |
| 11 | 从动轮组件.SLDASM | 339.83K |
| 12 | 从动轮轴.SLDPRT | 109.15K |
| 13 | 光纤固定块1.SLDPRT | 88.16K |
| 14 | 光纤固定块2.SLDPRT | 118.74K |
| 15 | 定位夹紧皮带输送机.SLDASM | 1.56M |
| 16 | 导向板.SLDPRT | 79.60K |
| 17 | 导向板固定块.SLDPRT | 108.28K |
| 18 | 托板.SLDPRT | 110.42K |
| 19 | 支架.SLDPRT | 104.25K |
| 20 | 支架1.SLDPRT | 97.26K |
| 21 | 支架2.SLDPRT | 84.48K |
| 22 | 机架.SLDPRT | 334.02K |
| 23 | 气缸固定板.SLDPRT | 105.29K |
| 24 | 电机安装板.SLDPRT | 127.82K |
| 25 | 皮带.SLDPRT | 61.70K |
| 26 | 防罩.SLDPRT | 123.34K |
