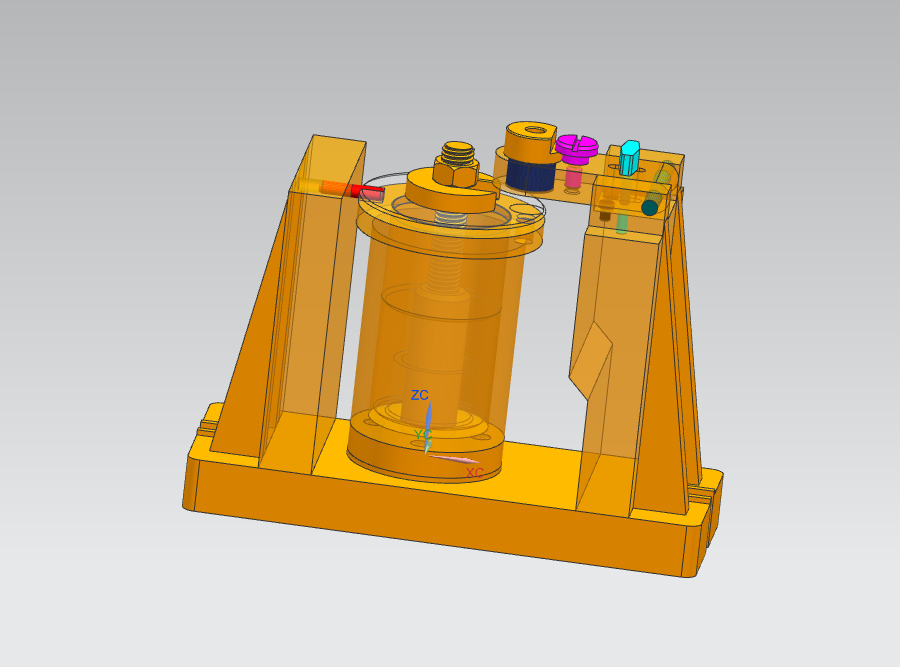

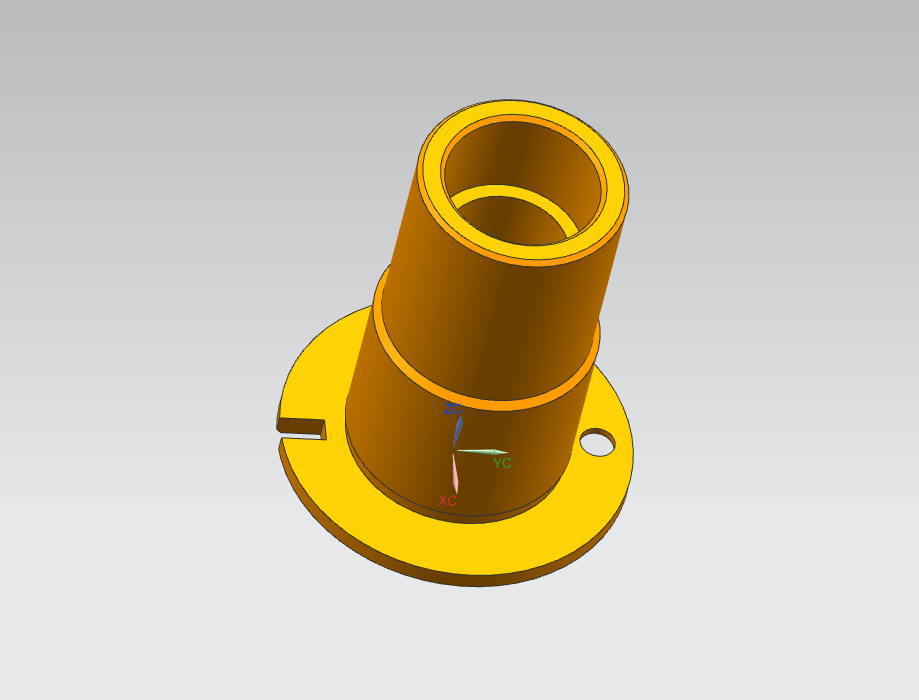

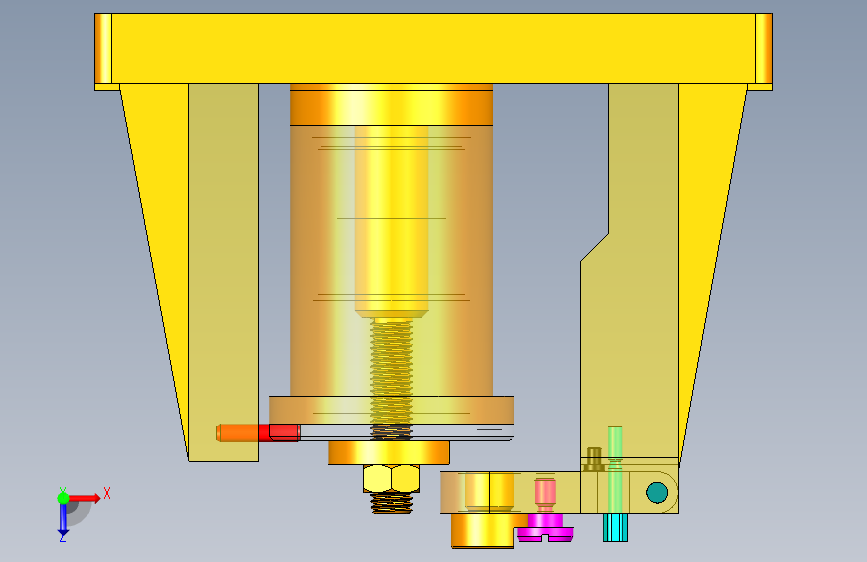

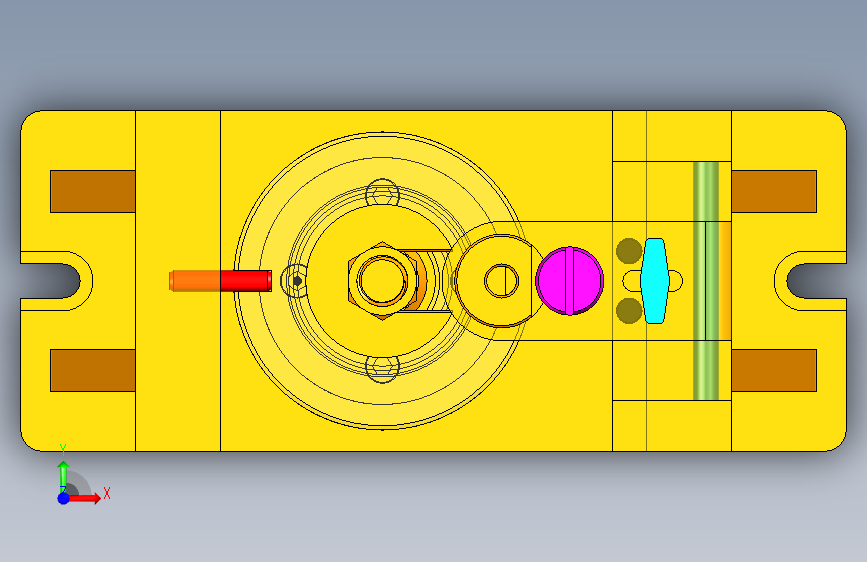

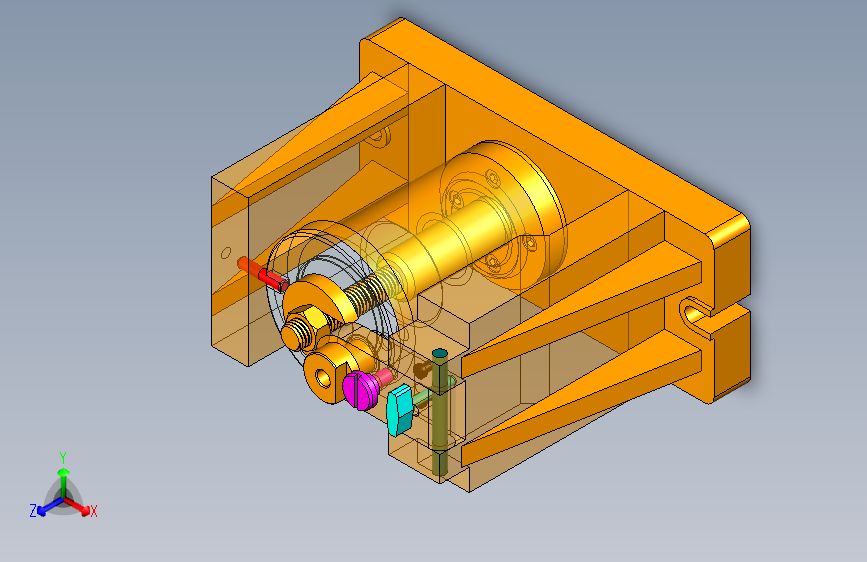

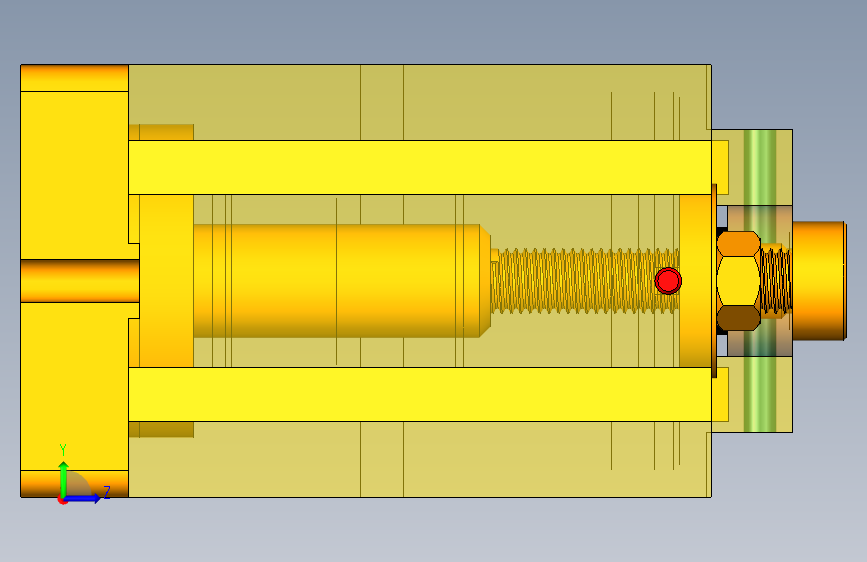

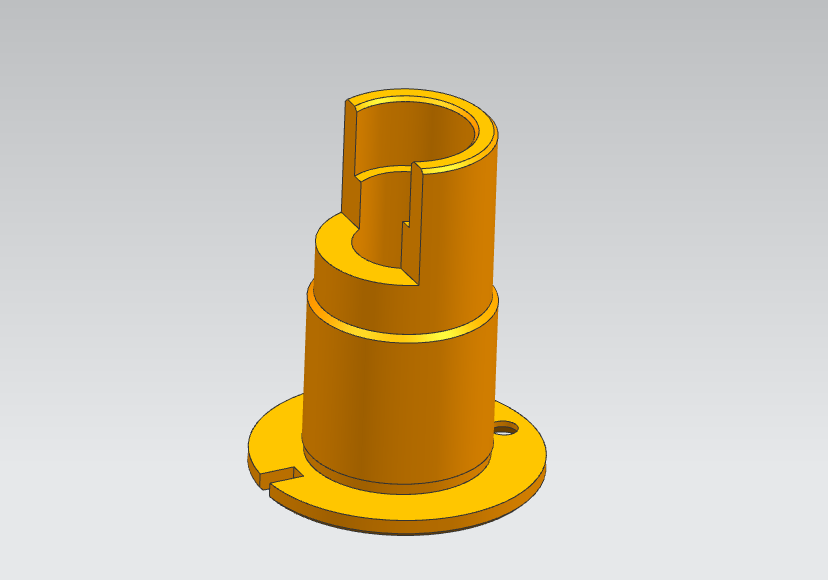

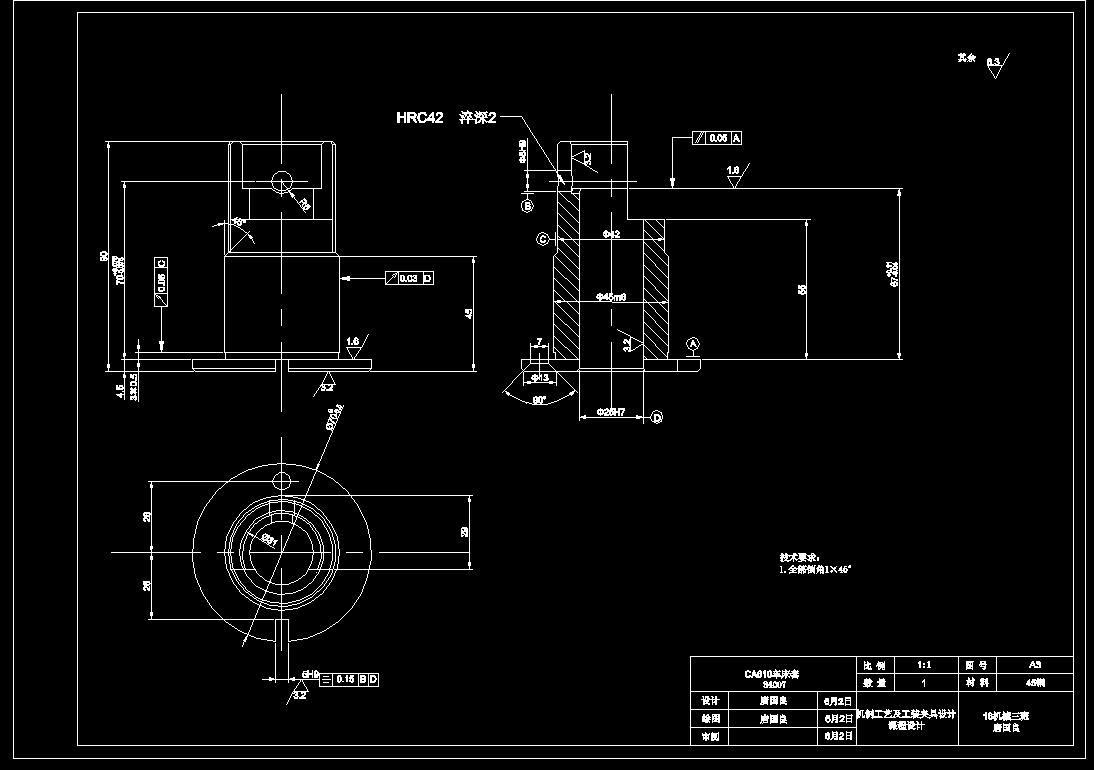

车床套84007工艺及钻底面φ7孔夹具设计含三维UG图纸下载,该图纸类型属于机械设备、加工机械图纸,图纸大小3.5M,图纸格式为dwg,prt,图纸软件为UG,可供设计参考。
车床套84007工艺及钻底面φ7孔夹具设计含三维UG
图纸描述
车床套84007工艺及钻底面φ7孔夹具设计含三维UG图纸下载,该图纸类型属于机械设备、加工机械图纸,图纸大小3.5M,图纸格式为dwg,prt,图纸软件为UG,可供设计参考。
下载需要350金币
立即下载 收藏
图纸信息
作者
云即
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  84007夹具装配图CAD（A2）.dwg | 192.03K |
| 2 | 84007车床套毛坯CAD.dwg | 52.69K |
| 3 | 84007车床套零件图CAD.dwg | 79.10K |
| 4 | 夹具体零件图CAD（A2）.dwg | 107.09K |
| 5 |  夹具装配图1.prt | 2.05M |
| 6 |  机制工艺及工装夹具课程设计说明书.doc | 1.04M |
| 7 | 毛坯.prt | 372.00K |
| 8 | 毛坯（半成品）.prt | 225.00K |
| 9 | 零件图.prt | 344.50K |
