拨叉Ⅱ”机械加工工艺规程及“铣断”夹具设计CAD图纸+说明书图纸下载,该图纸类型属于五金工具、五金配件图纸,图纸大小475.75KB,图纸格式为dwg,图纸软件为AutoCAD 2004,可供设计参考。
拨叉Ⅱ”机械加工工艺规程及“铣断”夹具设计CAD图纸+说明书
图纸描述
拨叉Ⅱ”机械加工工艺规程及“铣断”夹具设计CAD图纸+说明书图纸下载,该图纸类型属于五金工具、五金配件图纸,图纸大小475.75KB,图纸格式为dwg,图纸软件为AutoCAD 2004,可供设计参考。
下载需要255金币
立即下载 收藏
图纸信息
作者
苏扛
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

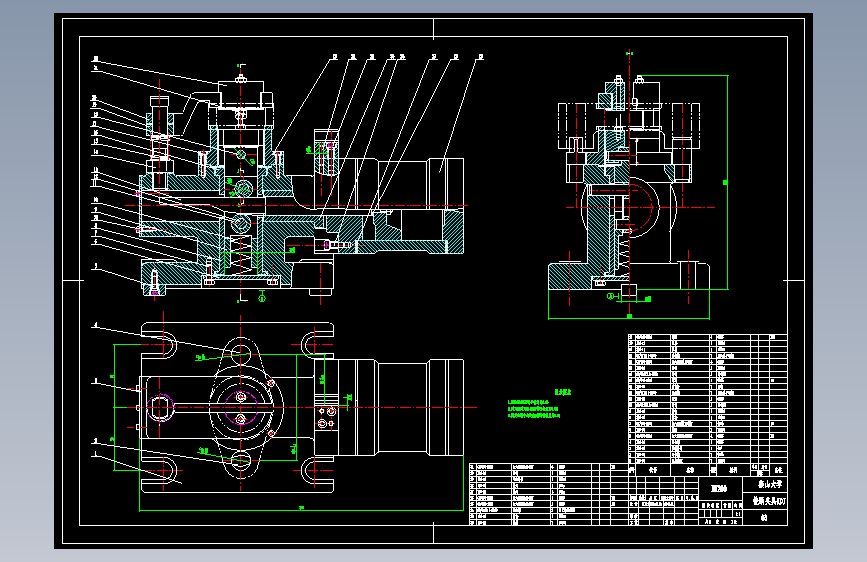

| 1 |  A1-铣断夹具装配图.dwg | 130.09K |

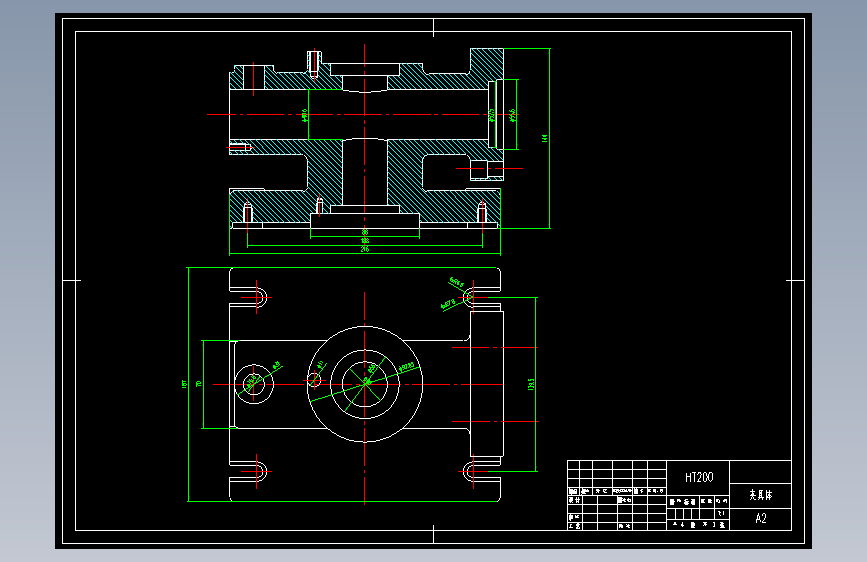

| 2 | A2-夹具体.dwg | 74.38K |

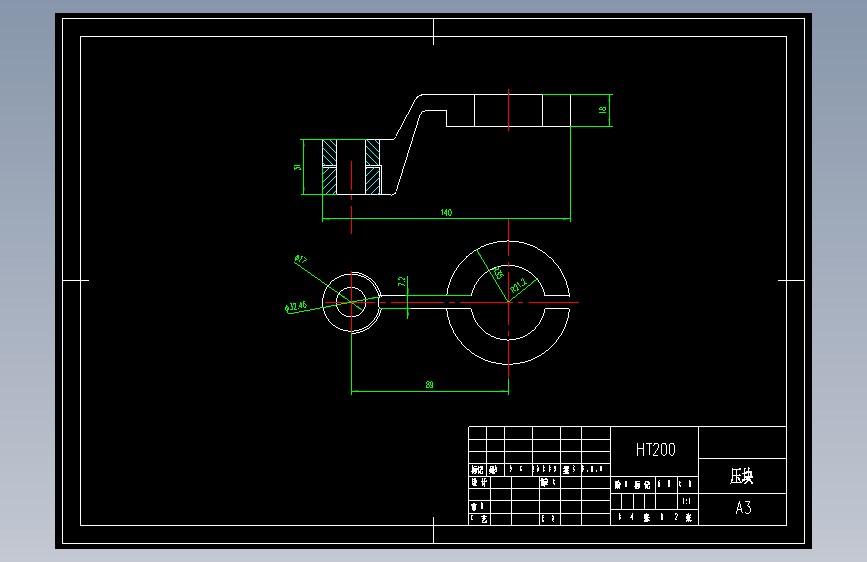

| 3 | A3-压块.dwg | 288.24K |
| 4 |  工艺过程卡.doc | 51.00K |
| 5 | 拔叉831007工序卡片[7张].doc | 328.00K |

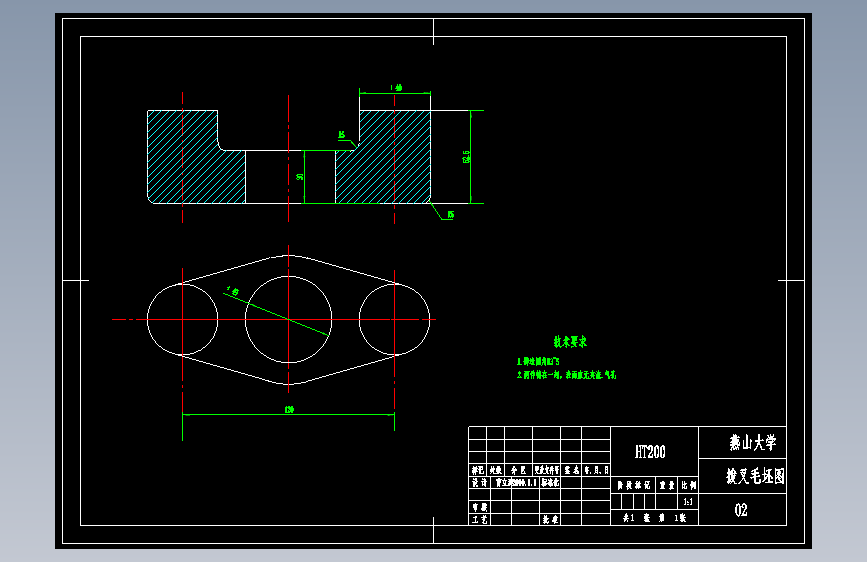

| 6 | 毛坯图.dwg | 43.46K |
| 7 | 设计说明书.doc | 572.50K |
| 8 | 铣断工序卡片.doc | 1018.00K |

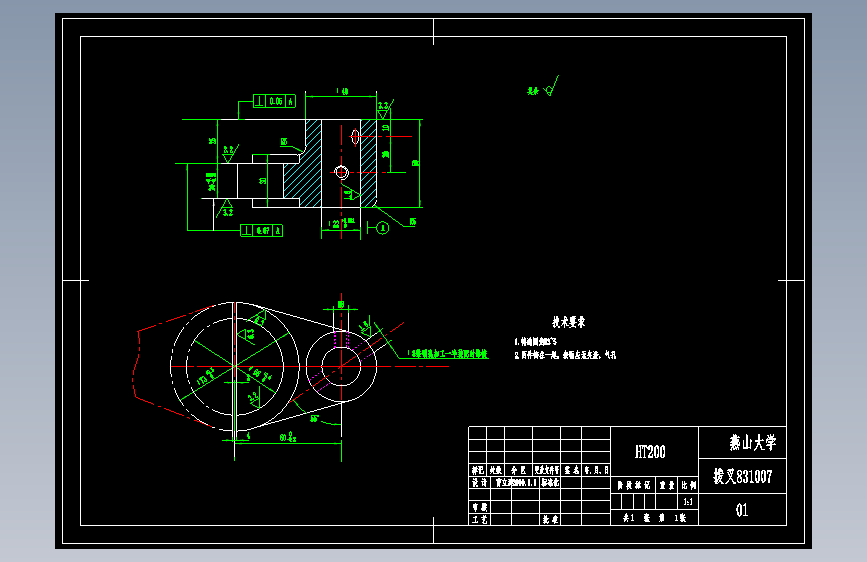

| 9 | 零件图.dwg | 53.52K |
