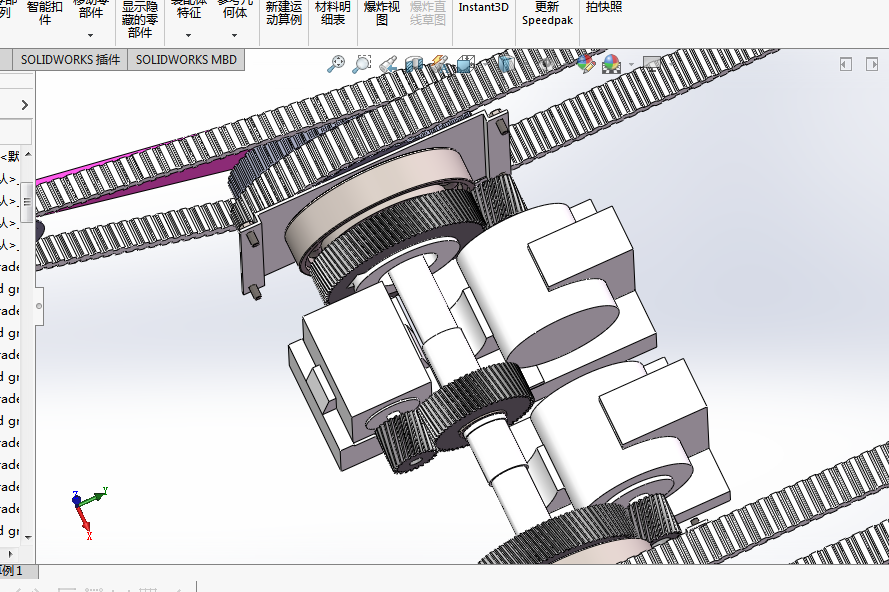

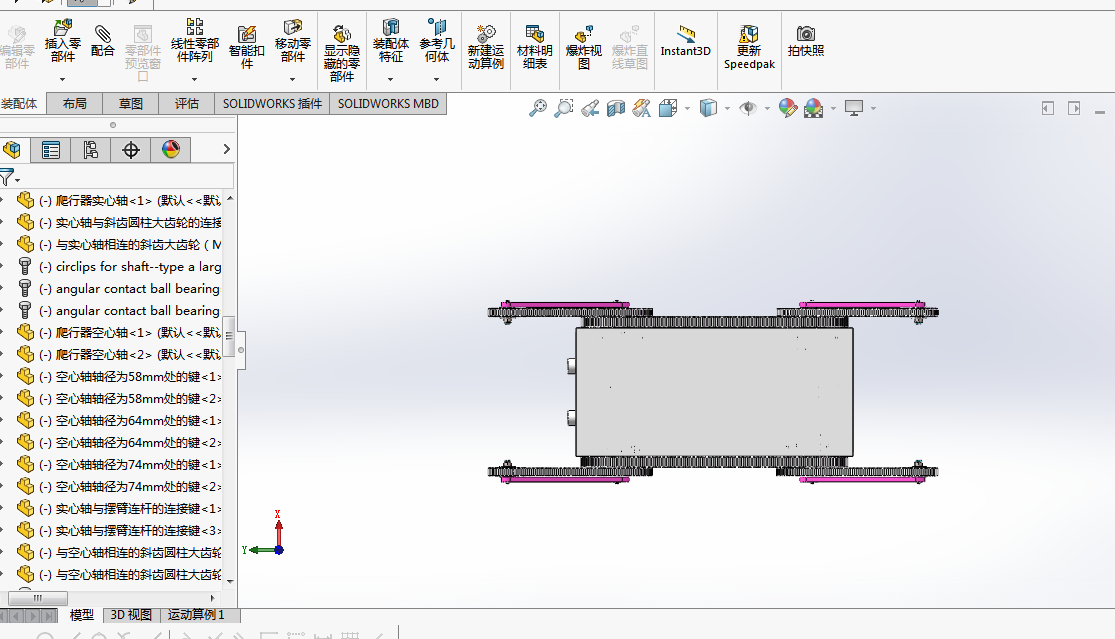

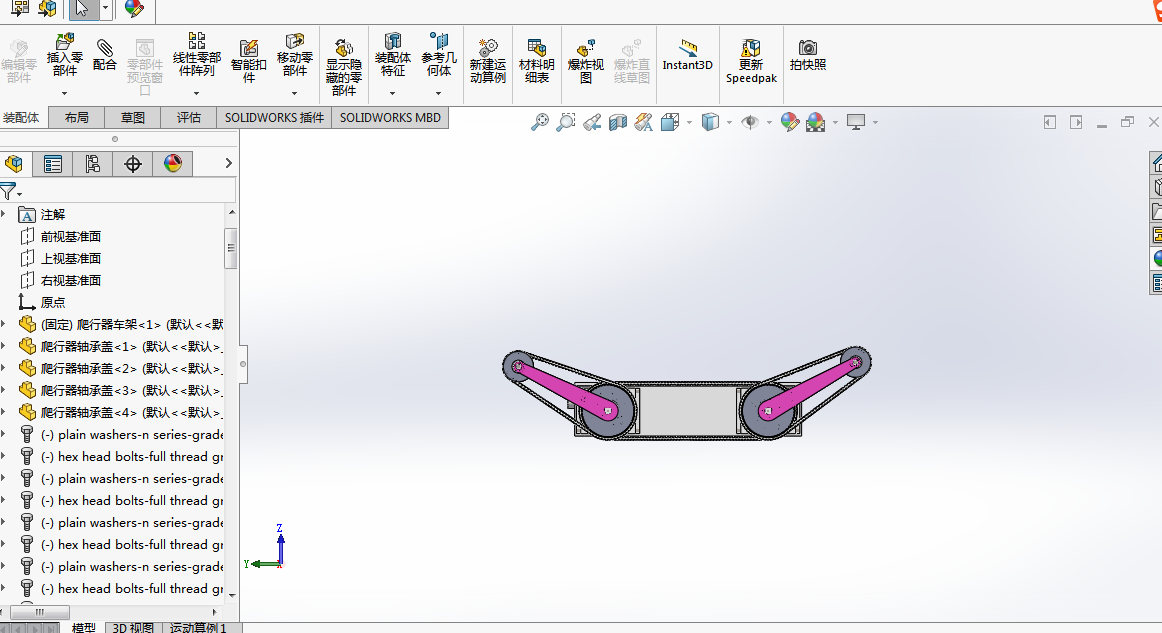

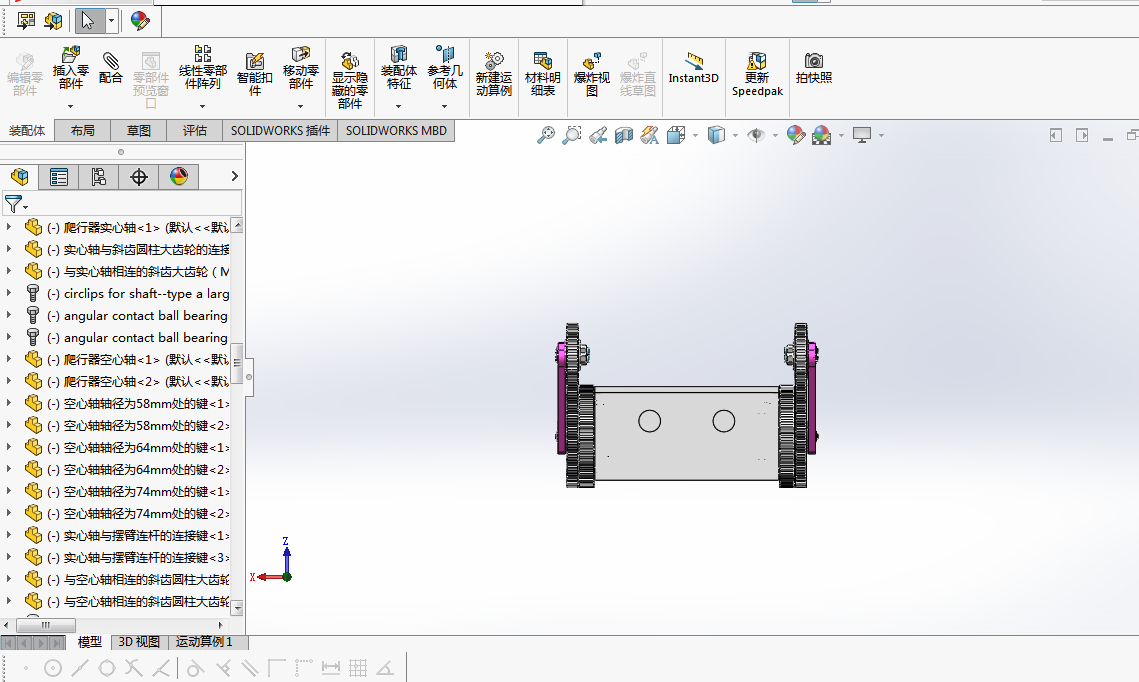

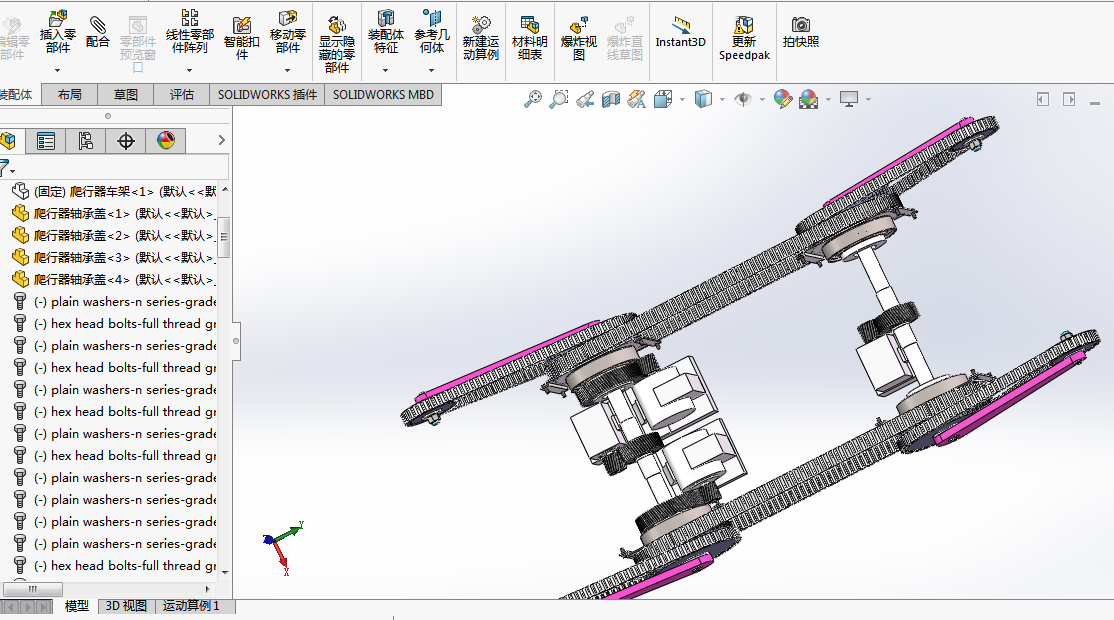

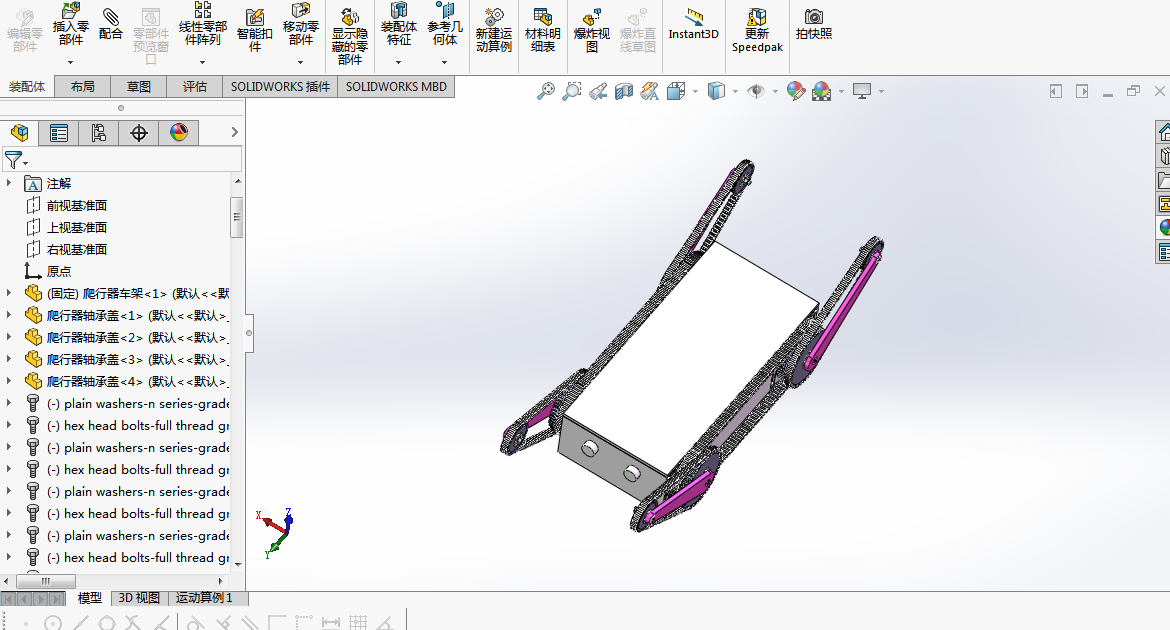

履带式爬行机器人图纸下载,该图纸类型属于机械设备、自动化设备图纸,图纸大小39.6M,图纸格式为sldprt,sldasm,dwg,图纸软件为SOLIDWORKS 2016,可供设计参考。
履带式爬行机器人
图纸描述
履带式爬行机器人图纸下载,该图纸类型属于机械设备、自动化设备图纸,图纸大小39.6M,图纸格式为sldprt,sldasm,dwg,图纸软件为SOLIDWORKS 2016,可供设计参考。
下载需要120金币
立即下载 收藏
图纸信息
作者
WX_202804
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  与实心轴相连的斜齿大齿轮（M1.25X55左旋12°50′18.85″）.SLDPRT | 8.36M |
| 2 | 与空心轴相连的斜齿圆柱大齿轮（M1.25X88左旋14°27′26.2″）.SLDPRT | 15.27M |
| 3 | 固定摆臂连杆和实心轴的垫片.SLDPRT | 62.08K |
| 4 | 实心短轴和摆臂连杆的连接键.SLDPRT | 56.87K |
| 5 | 实心轴与摆臂连杆的连接键.SLDPRT | 64.01K |
| 6 | 实心轴与斜齿圆柱大齿轮的连接键.SLDPRT | 59.45K |
| 7 | 实心轴斜齿圆柱小齿轮（M1.25X23右旋12°50′18.85″）.SLDPRT | 2.39M |
| 8 |  履带式隧道爬行器装配图.SLDASM | 3.52M |
| 9 |  履带式隧道爬行器装配图啮合.DWG | 653.81K |
| 10 | 带底座的无刷直流电机（右）.SLDPRT | 116.99K |
| 11 | 带底座的无刷直流电机（左）.SLDPRT | 101.55K |
| 12 | 带底座的步进电机.SLDPRT | 141.39K |
| 13 | 摆臂履带从动小带轮.SLDPRT | 443.83K |
| 14 | 摆臂履带从动带轮与摆臂连杆之间的实心短轴.SLDPRT | 152.27K |

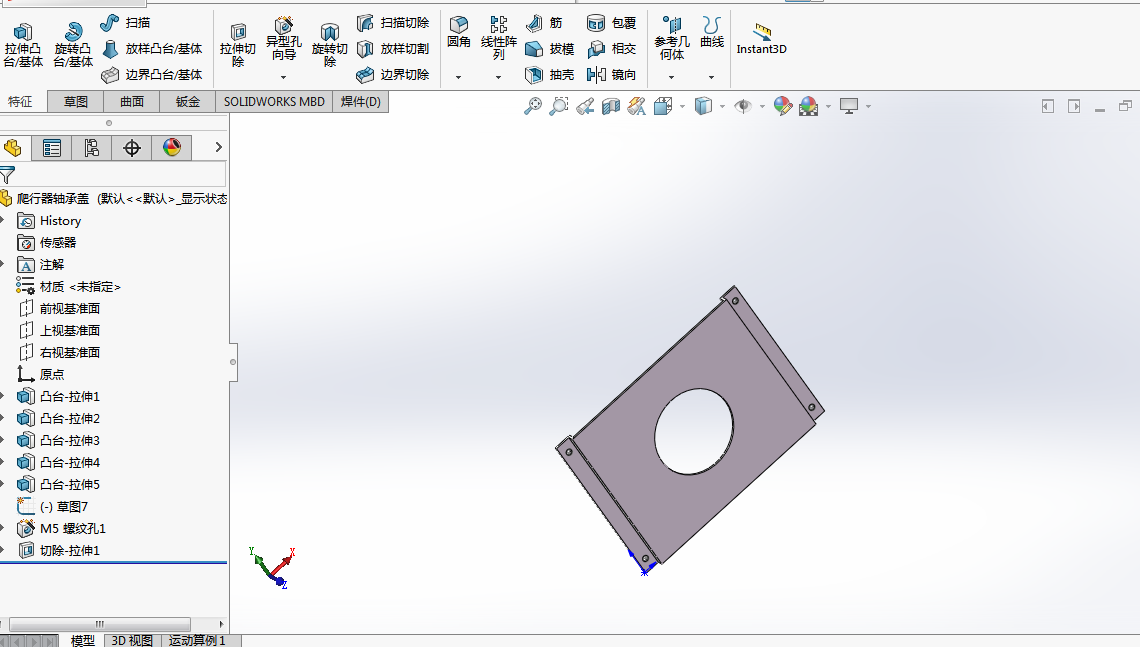

| 15 | 摆臂履带从动轮和摆臂连杆间的垫片.SLDPRT | 64.67K |
| 16 | 摆臂履带从动轮处与螺栓配合的垫片.SLDPRT | 62.75K |
| 17 | 摆臂履带从动轮处与螺母配合的垫片.SLDPRT | 63.09K |
| 18 | 步进电机轴键.SLDPRT | 67.42K |
| 19 | 爬行器主履带主从动带轮（宽度25mm.SLDPRT | 484.90K |
| 20 | 爬行器主履带（宽度25mm）.SLDPRT | 1.92M |
| 21 | 爬行器实心轴.SLDPRT | 159.80K |
| 22 | 爬行器摆臂履带的主动带轮（宽度18mm.SLDPRT | 536.99K |
| 23 | 爬行器摆臂履带（18mm）.SLDPRT | 1.41M |
| 24 | 爬行器摆臂连杆300mm.SLDPRT | 99.00K |
| 25 | 爬行器空心轴.SLDPRT | 186.00K |
| 26 | 爬行器空心轴（与主履带从动轮相连侧）.SLDPRT | 155.62K |
| 27 | 爬行器车架.SLDPRT | 225.01K |
| 28 | 爬行器轴承盖.SLDPRT | 101.83K |
| 29 | 直流电机键.SLDPRT | 61.40K |
| 30 | 空心轴斜齿圆柱小齿轮（M1.25X22右旋14°27′46.2″）.SLDPRT | 2.20M |
| 31 | 空心轴轴径为58mm处的键.SLDPRT | 59.02K |
| 32 | 空心轴轴径为64mm处的键.SLDPRT | 58.31K |
| 33 | 空心轴轴径为74mm处的键.SLDPRT | 58.30K |
