图中：1、固定架；11、托架；111、限位槽；112、转动电机；113、导向螺杆；12、角度架；121、滑块；122、支撑杆；2、活动架；21、连接架；22、侧板；221、角度电机；222、驱动齿轮；23、遮挡壳；231、弧形齿条；3、打浆机构；31、驱动电机；32、打浆杆。

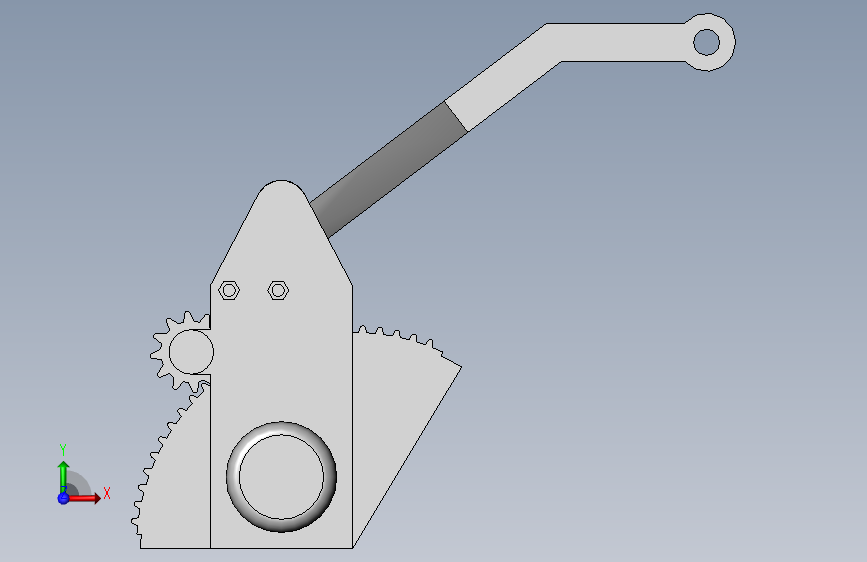

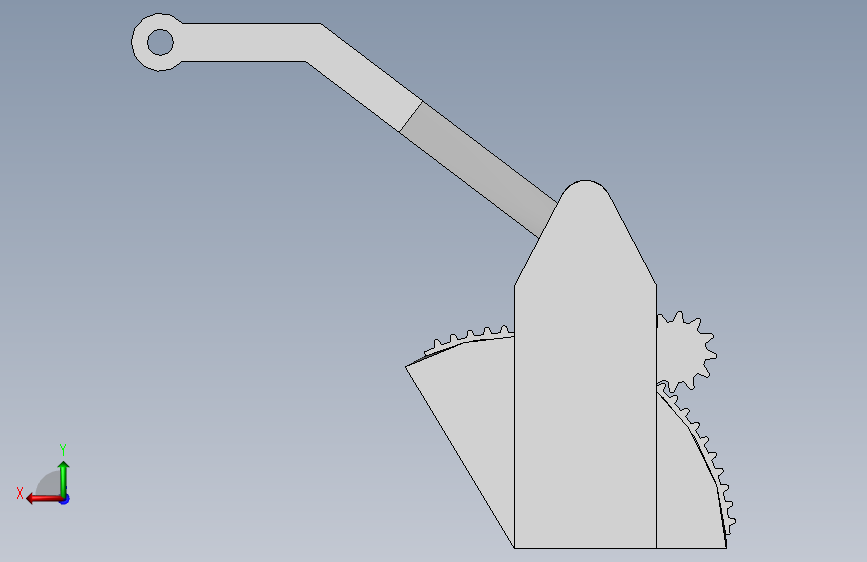

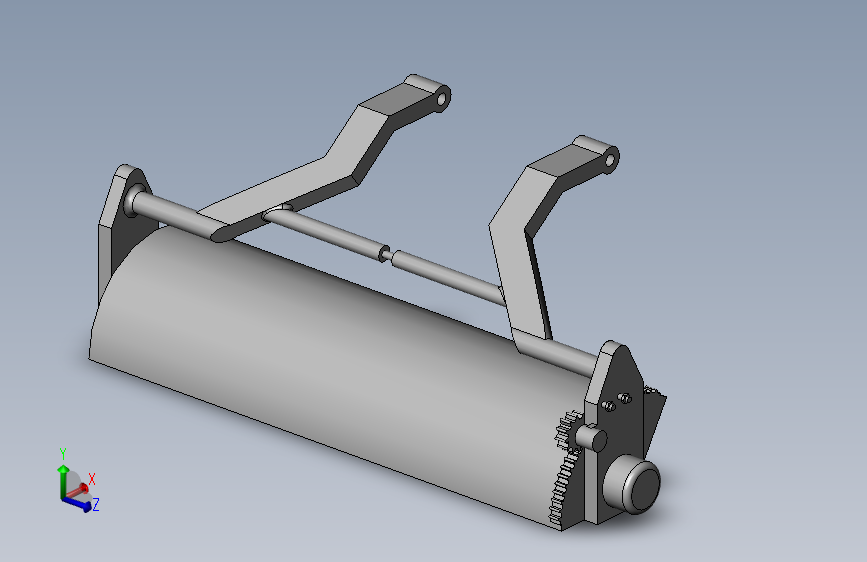

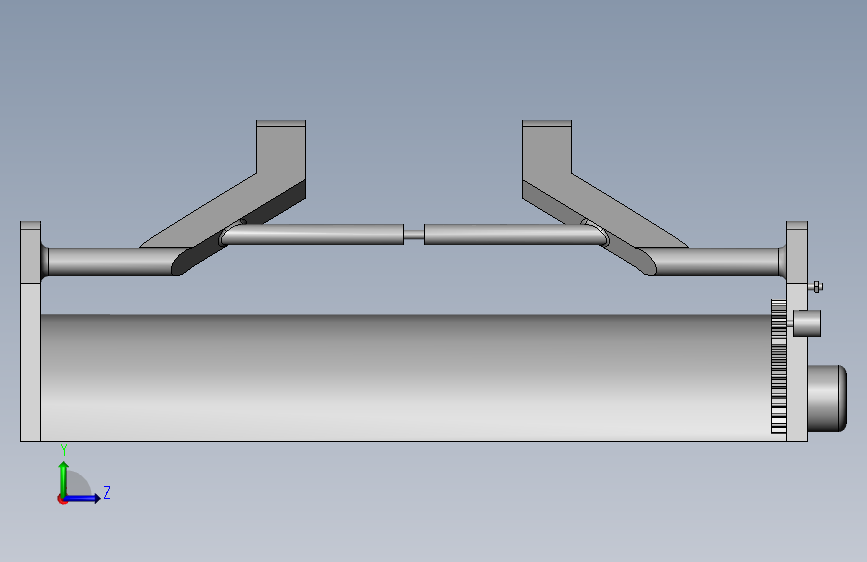

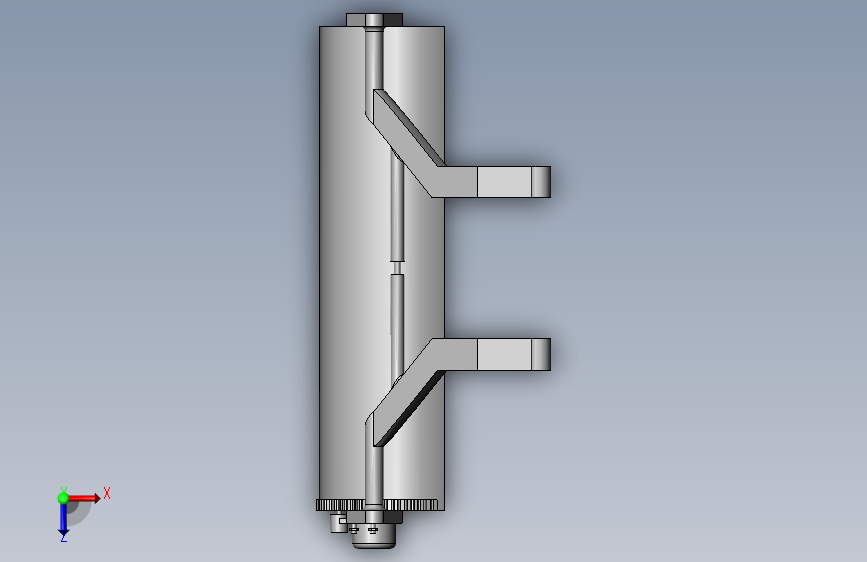

水田打浆机
图纸描述
图中：1、固定架；11、托架；111、限位槽；112、转动电机；113、导向螺杆；12、角度架；121、滑块；122、支撑杆；2、活动架；21、连接架；22、侧板；221、角度电机；222、驱动齿轮；23、遮挡壳；231、弧形齿条；3、打浆机构；31、驱动电机；32、打浆杆。
下载需要55金币
立即下载 收藏
图纸信息
作者
FantasticWizard
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  装配体1.DWG | 189.95K |
| 2 |  零件1-副本.SLDPRT | 707.20K |
| 3 | 零件1.DWG | 147.48K |
| 4 | 零件1.SLDPRT | 346.96K |
| 5 | 零件2.SLDPRT | 580.56K |
| 6 | 零件3.SLDPRT | 261.25K |
