00平在线喷吹除尘器图纸下载,该图纸类型属于机械设备、环保设备图纸,图纸大小32.09M,图纸格式为sldasm,sldprt,图纸软件为SOLIDWORKS 2017,可供设计参考。

00平在线喷吹除尘器
首页>图纸库>机械设备>环保设备2024-01-13报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0
0
87

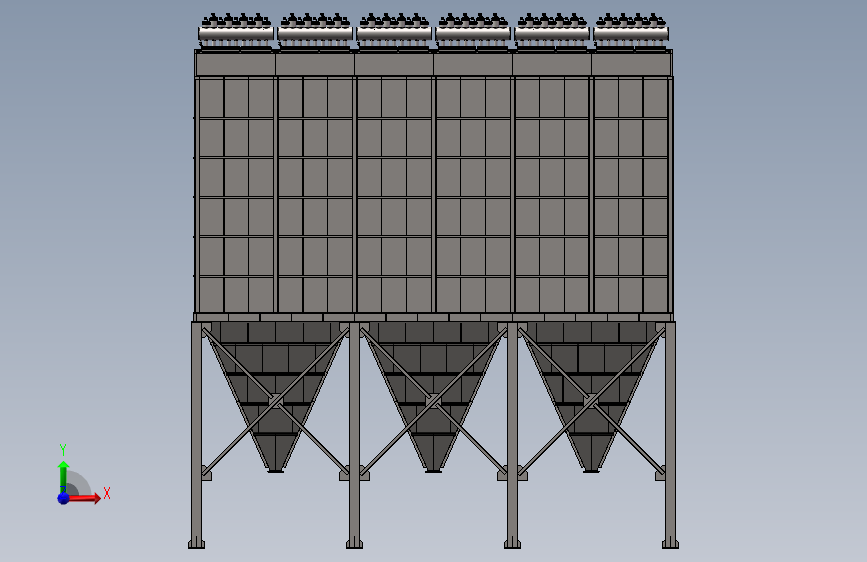

图纸预览图

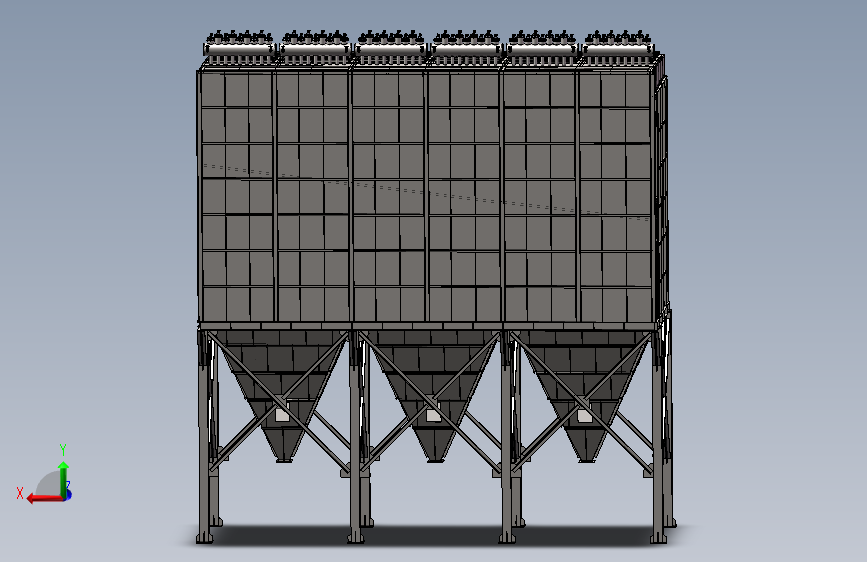

图纸预览图

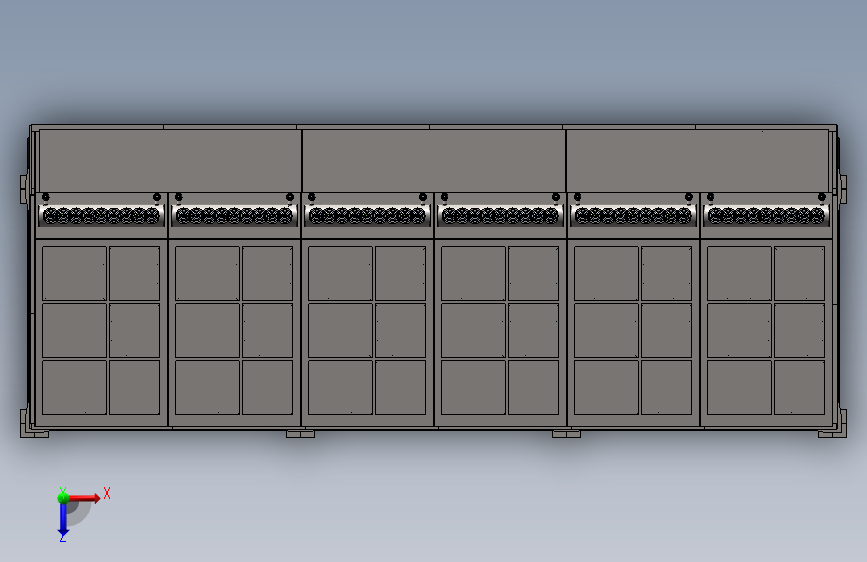

图纸预览图

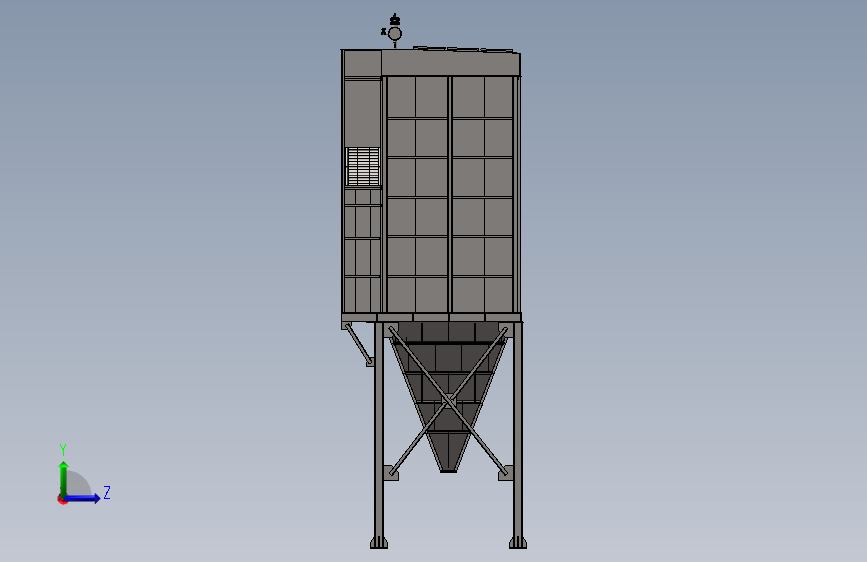

图纸预览图

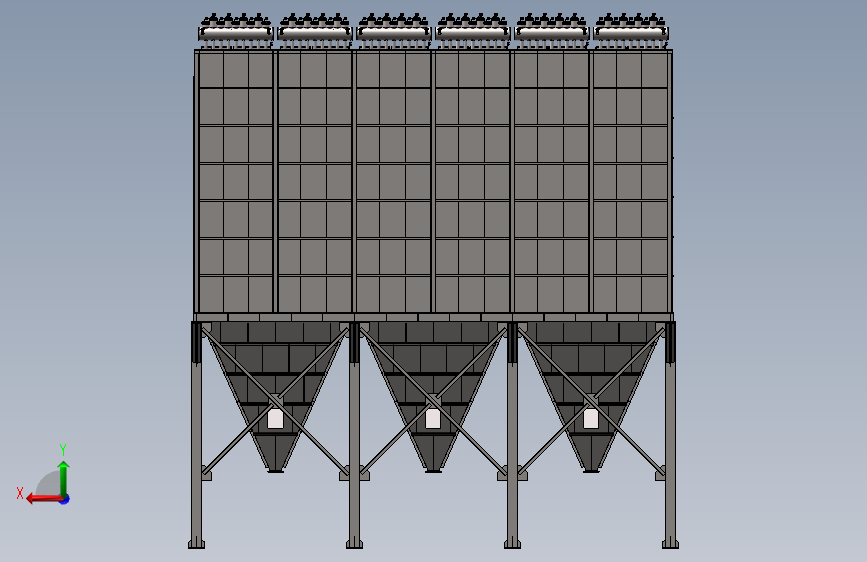

图纸预览图
图纸描述
00平在线喷吹除尘器图纸下载,该图纸类型属于机械设备、环保设备图纸,图纸大小32.09M,图纸格式为sldasm,sldprt,图纸软件为SOLIDWORKS 2017,可供设计参考。
下载需要28金币
立即下载 收藏
图纸信息
图纸ID ：506236
文件大小：32.09M
所需金币：28
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：sldasm,sldprt
软件版本：SOLIDWORKS 2017
作者
WX_202955
已分享: 份作品
作者头像
关注
文件列表
#文件名称大小
1软件图标4 总装配.SLDASM2.53M
2软件图标3 上侧板1改.SLDPRT51.04K
3软件图标3 上侧板2改.SLDPRT54.23K
4软件图标3 上盖板.SLDPRT125.59K
5软件图标3 上盖板小.SLDPRT124.16K
6软件图标3 上盖法兰.SLDPRT132.97K
7软件图标4 上箱体改.SLDASM2.15M
8软件图标4 上箱体改2.SLDASM2.07M
9软件图标4 上箱体整体改.SLDASM2.30M
10软件图标3 上箱体框架改.SLDPRT497.88K
11软件图标3 花板改.SLDPRT371.08K
12软件图标3 顶盖板.SLDPRT76.19K
13软件图标3 140X2234X6.SLDPRT50.92K
14软件图标3 140X2703X6.SLDPRT51.44K
15软件图标3 不等边角钢[GBT706-2008][100×63×7×2053].SLDPRT63.06K
16软件图标3 不等边角钢[GBT706-2008][75×50×5×1953].SLDPRT60.75K
17软件图标3 不等边角钢[GBT706-2008][75×50×5×1963].SLDPRT58.97K
18软件图标3 不等边角钢[GBT706-2008][75×50×5×2094].SLDPRT62.59K
19软件图标3 不等边角钢[GBT706-2008][75×50×5×3000].SLDPRT57.15K
20软件图标3 不等边角钢[GBT706-2008][75×50×5×3800].SLDPRT57.01K
21软件图标3 不等边角钢[GBT706-2008][75×50×5×800].SLDPRT67.70K
22软件图标3 不等边角钢[GBT706-2008][75×50×6×940].SLDPRT67.07K
23软件图标3 不等边角钢[GBT706-2008][90×56×6×4085].SLDPRT56.56K
24软件图标4 中侧板1.SLDASM69.95K
25软件图标4 中侧板2.SLDASM72.33K
26软件图标4 中侧板3.SLDASM70.74K
27软件图标4 中侧板4.SLDASM72.08K
28软件图标4 中侧板5.SLDASM68.96K
29软件图标4 中外上板一.SLDASM60.63K
30软件图标4 中外侧板三.SLDASM54.14K
31软件图标4 中外侧板四.SLDASM50.98K
32软件图标4 中箱体整体.SLDASM191.75K
33软件图标4 中箱体风道装配.SLDASM2.53M
34软件图标3 加强筋1.SLDPRT42.14K
35软件图标3 加强筋2.SLDPRT42.74K
36软件图标3 加强筋3.SLDPRT43.05K
37软件图标3 加强筋4.SLDPRT43.84K
38软件图标3 加强筋5.SLDPRT43.05K
39软件图标3 加强筋6.SLDPRT42.55K
40软件图标3 加强筋7.SLDPRT44.08K
41软件图标3 加强筋8.SLDPRT42.72K
42软件图标4 双槽钢支撑.SLDASM52.41K
43软件图标3 外上板一.SLDPRT51.28K
44软件图标4 外中侧板1.SLDASM72.97K
45软件图标4 外中侧板2.SLDASM71.28K
46软件图标4 外中侧板3.SLDASM70.73K
47软件图标3 外侧板一.SLDPRT62.92K
48软件图标3 外侧板三.SLDPRT45.80K
49软件图标3 外侧板二.SLDPRT64.25K
50软件图标3 外侧板五.SLDPRT65.35K
51软件图标3 外侧板六.SLDPRT61.97K
52软件图标3 外侧板四.SLDPRT46.77K
53软件图标3 外板一.SLDPRT46.17K
54软件图标3 外板二.SLDPRT44.83K
55软件图标3 底部封板.SLDPRT50.62K
56软件图标3 挡板连接板.SLDPRT50.67K
57软件图标3 挡风板筋板.SLDPRT43.21K
58软件图标3 板一.SLDPRT46.17K
59软件图标3 板三.SLDPRT45.21K
60软件图标3 板二.SLDPRT45.36K
61软件图标3 槽钢[GBT706-2008][14a×6300].SLDPRT63.65K
62软件图标3 槽钢[GBT706-2008][14a×7000].SLDPRT60.89K
63软件图标3 槽钢[GBT706-2008][14a×976].SLDPRT79.05K
64软件图标3 槽钢[GBT706-2008][14a×998].SLDPRT79.21K
65软件图标3 灰斗挡板连接板.SLDPRT58.36K
66软件图标3 等边角钢[GBT706-2008][100×100×6×2053].SLDPRT63.10K
67软件图标3 等边角钢[GBT706-2008][100×100×6×2103].SLDPRT63.43K
68软件图标3 等边角钢[GBT706-2008][100×100×7×1953].SLDPRT62.76K
69软件图标3 等边角钢[GBT706-2008][100×100×7×2093].SLDPRT62.79K
70软件图标3 等边角钢[GBT706-2008][100×100×7×2243].SLDPRT62.93K
71软件图标3 筋板.SLDPRT49.83K
72软件图标3 进出风法兰.SLDPRT282.52K
73软件图标3 进出风隔板.SLDPRT51.20K
74软件图标4 进出风隔板装配.SLDASM62.41K
75软件图标4 进风中隔板1.SLDASM76.57K
76软件图标4 进风中隔板2.SLDASM76.78K
77软件图标4 进风中隔板3.SLDASM75.84K
78软件图标4 进风中隔板4.SLDASM75.38K
79软件图标3 进风挡板.SLDPRT55.55K
80软件图标4 进风挡板装配.SLDASM76.53K
81软件图标3 进风板一.SLDPRT55.54K
82软件图标3 进风板二.SLDPRT54.55K
83软件图标4 风道装配.SLDASM224.50K
84软件图标3 1型六角螺母_C级[GBT41-2000][M16].SLDPRT118.30K
85软件图标3 O型橡胶密封圈[GBT3452_1-2005][87.5×3.55].SLDPRT93.94K
86软件图标3 六角头螺栓全螺纹_C级[GBT5781-2000][M16×40].SLDPRT191.48K
87软件图标4 喷吹管支撑.SLDASM62.58K
88软件图标4 喷吹管支撑改.SLDASM82.16K
89软件图标4 喷吹管改.SLDASM107.56K
90软件图标4 喷吹管装配.SLDASM60.31K
91软件图标4 喷吹管装配定.SLDASM96.97K
92软件图标3 密封套.SLDPRT117.81K
93软件图标3 平垫圈_C级[GBT95-2002][16].SLDPRT60.26K
94软件图标4 弯管装配.SLDASM246.92K
95软件图标3 普通钢管[GBT17395-2008][34×2×40].SLDPRT81.26K
96软件图标3 普通钢管[GBT17395-2008][34×2×50].SLDPRT81.00K
97软件图标3 普通钢管[GBT17395-2008][89×4.5×3850].SLDPRT103.18K
98软件图标3 普通钢管[GBT17395-2008][89×4.5×3900].SLDPRT58.62K
99软件图标3 普通钢管[GBT17395-2008][89×5×3050].SLDPRT106.11K
100软件图标3 普通钢管[GBT17395-2008][89×6.5×100].SLDPRT81.03K
101软件图标3 等径90度弯头Ⅱ系列长半径[GBT12459-2005][80].SLDPRT196.47K
102软件图标3 等边角钢[GBT706-2008][100×100×6×100].SLDPRT77.99K
103软件图标3 等边角钢[GBT706-2008][63×63×6×279].SLDPRT78.08K
104软件图标3 等边角钢[GBT706-2008][75×75×6×1900].SLDPRT82.82K
105软件图标3 等边角钢[GBT706-2008][75×75×6×303].SLDPRT75.55K
106软件图标3 1型六角螺母_A级和B级[GBT6170-2000][M10].SLDPRT122.53K
107软件图标3 1寸球阀.SLDPRT221.67K
108软件图标3 2寸截止阀.SLDPRT2.58M
109软件图标3 2寸球阀.SLDPRT211.17K
110软件图标3 Q11-整体式25.sldprt238.09K
111软件图标3 六角头螺栓_全螺纹[GBT5783-2000][M10×60].SLDPRT195.66K
112软件图标3 封板.SLDPRT67.78K
113软件图标3 平垫圈_A级[GBT97_1-2002][10].SLDPRT60.01K
114软件图标3 普通钢管[GBT17395-2008][180×8×200].SLDPRT82.54K
115软件图标3 普通钢管[GBT17395-2008][180×8×300].SLDPRT82.63K
116软件图标3 普通钢管[GBT17395-2008][34×2.5×100].SLDPRT79.52K
117软件图标3 普通钢管[GBT17395-2008][60×5×120].SLDPRT82.58K
118软件图标3 普通钢管[GBT17395-2008][89×6.5×1000].SLDPRT75.57K
119软件图标3 普通钢管[GBT17395-2008][89×8×1110].SLDPRT68.38K
120软件图标3 标准型弹性垫圈-装配[GBT93-1987][10].SLDPRT76.41K
121软件图标3 气包管.SLDPRT243.62K
122软件图标4 气包装配.SLDASM1.68M
123软件图标4 气包装配二.SLDASM1.36M
124软件图标3 脉冲阀法兰.SLDPRT84.72K
125软件图标3 上部.SLDPRT216.94K
126软件图标3 六角头螺栓全螺纹_C级[GBT5781-2000][M6×25].SLDPRT188.76K
127软件图标3 密封垫.SLDPRT55.16K
128软件图标3 开槽盘头螺钉[GBT67-2008][M4×5].SLDPRT132.92K
129软件图标3 开槽盘头螺钉[GBT67-2008][M5×6].SLDPRT134.64K
130软件图标3 接线头.SLDPRT127.78K
131软件图标4 淹没式脉冲阀3寸.SLDASM407.28K
132软件图标3 线圈.SLDPRT124.34K
133软件图标3 膜片.SLDPRT56.34K
134软件图标3 阀底垫.SLDPRT112.47K
135软件图标3 阀座.SLDPRT212.81K
136软件图标3 顶部.SLDPRT139.14K
137软件图标3 HM型钢[GBT11263-2010][244／175×4199].SLDPRT81.26K
138软件图标3 HM型钢[GBT11263-2010][244／175×4795].SLDPRT62.62K
139软件图标3 HW型钢[GBT11263-2010][250／250×5300].SLDPRT63.14K
140软件图标3 不等边角钢[GBT706-2008][75×50×5×1105].SLDPRT65.99K
141软件图标3 不等边角钢[GBT706-2008][75×50×5×1172].SLDPRT63.28K
142软件图标3 不等边角钢[GBT706-2008][75×50×5×1710].SLDPRT61.99K
143软件图标3 不等边角钢[GBT706-2008][75×50×5×1887].SLDPRT61.24K
144软件图标3 不等边角钢[GBT706-2008][75×50×5×2315].SLDPRT58.24K
145软件图标3 不等边角钢[GBT706-2008][75×50×5×2600].SLDPRT58.64K
146软件图标3 不等边角钢[GBT706-2008][75×50×5×2920].SLDPRT58.05K
147软件图标3 不等边角钢[GBT706-2008][75×50×5×3316].SLDPRT57.77K
148软件图标3 不等边角钢[GBT706-2008][75×50×5×650].SLDPRT69.42K
149软件图标3 地脚板.SLDPRT52.19K
150软件图标4 底部封板装配.SLDASM51.15K
151软件图标4 底部装配.SLDASM279.62K
152软件图标3 斜拉筋一.SLDPRT56.53K
153软件图标3 斜拉筋二.SLDPRT48.60K
154软件图标3 柱筋板一.SLDPRT47.97K
155软件图标3 柱筋板三.SLDPRT46.87K
156软件图标3 柱筋板二.SLDPRT51.14K
157软件图标3 梁加强筋1.SLDPRT55.56K
158软件图标3 梁加强筋2.SLDPRT55.59K
159软件图标3 梁加强筋3.SLDPRT52.35K
160软件图标3 灰斗下法兰.SLDPRT76.68K
161软件图标4 灰斗侧板一.SLDASM86.55K
162软件图标4 灰斗侧板三.SLDASM91.12K
163软件图标4 灰斗侧板二.SLDASM89.04K
164软件图标3 灰斗板一.SLDPRT57.38K
165软件图标3 灰斗板三.SLDPRT66.78K
166软件图标3 灰斗板二.SLDPRT57.71K
167软件图标4 灰斗梁装配.SLDASM140.65K
168软件图标3 灰斗筋板一.SLDPRT43.73K
169软件图标3 灰斗筋板三.SLDPRT44.98K
170软件图标3 灰斗筋板二.SLDPRT44.40K
171软件图标4 灰斗装配.SLDASM125.75K
172软件图标4 立柱一.SLDASM53.78K
173软件图标4 立柱三.SLDASM54.27K
174软件图标3 立柱上板一.SLDPRT67.87K
175软件图标3 立柱上板三.SLDPRT64.46K
176软件图标3 立柱上板二.SLDPRT63.17K
177软件图标4 立柱二.SLDASM54.22K
178软件图标4 立柱四.SLDASM53.09K
179软件图标4 立柱拉筋.SLDASM74.58K
180软件图标4 立柱拉筋二.SLDASM79.89K
181软件图标3 等边角钢[GBT706-2008][100×100×6×1200].SLDPRT66.87K
182软件图标3 等边角钢[GBT706-2008][100×100×7×2400].SLDPRT62.59K
183软件图标3 等边角钢[GBT706-2008][100×100×7×2600].SLDPRT61.44K
184软件图标3 等边角钢[GBT706-2008][100×100×7×5000].SLDPRT56.26K
185软件图标3 等边角钢[GBT706-2008][100×100×7×5200].SLDPRT56.75K
186软件图标3 等边角钢[GBT706-2008][100×100×7×5500].SLDPRT55.22K
187软件图标4 风道底拉筋.SLDASM57.95K
188软件图标3 风道支撑筋.SLDPRT51.21K
