KST1008拨叉铣槽夹具装配+U形槽三维SW模型图纸下载,该图纸类型属于五金工具、五金配件图纸,图纸大小2.39M,图纸格式为dwg,sldprt,sldasm,step,图纸软件为SOLIDWORKS 2010,可供设计参考。

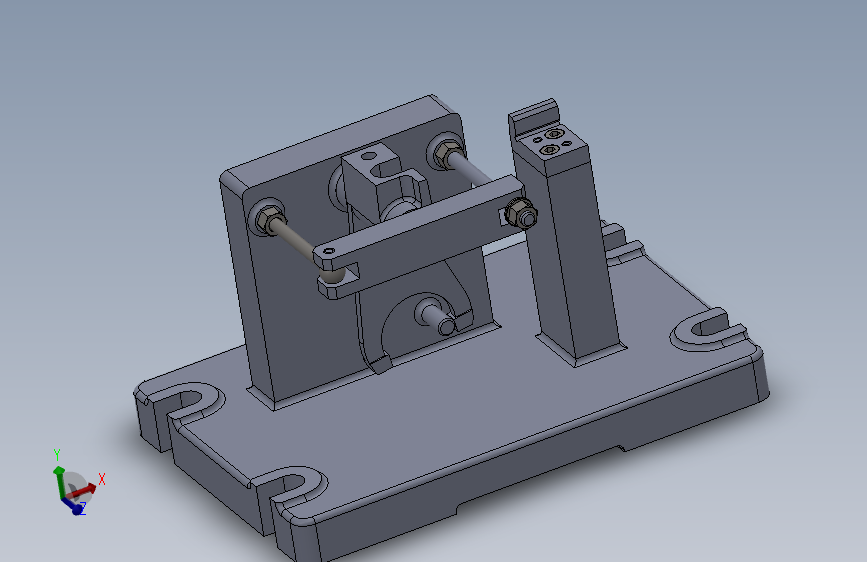

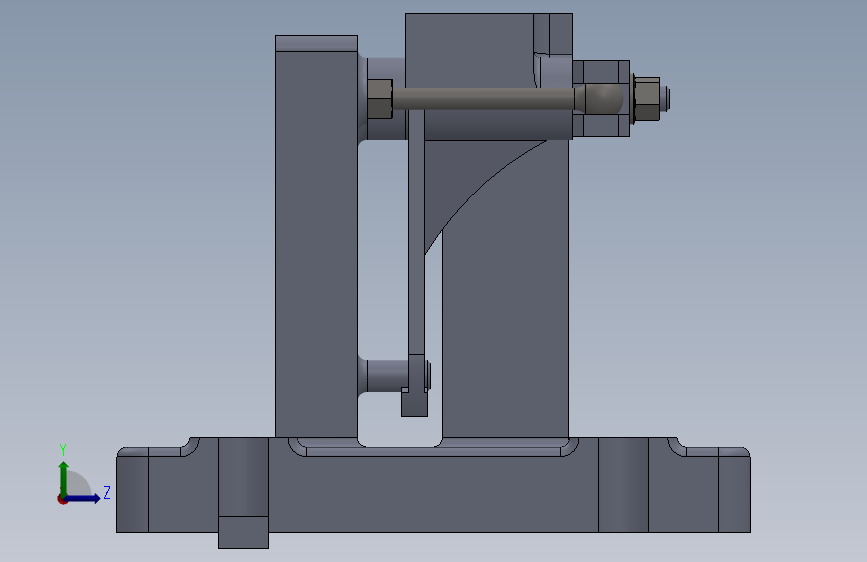

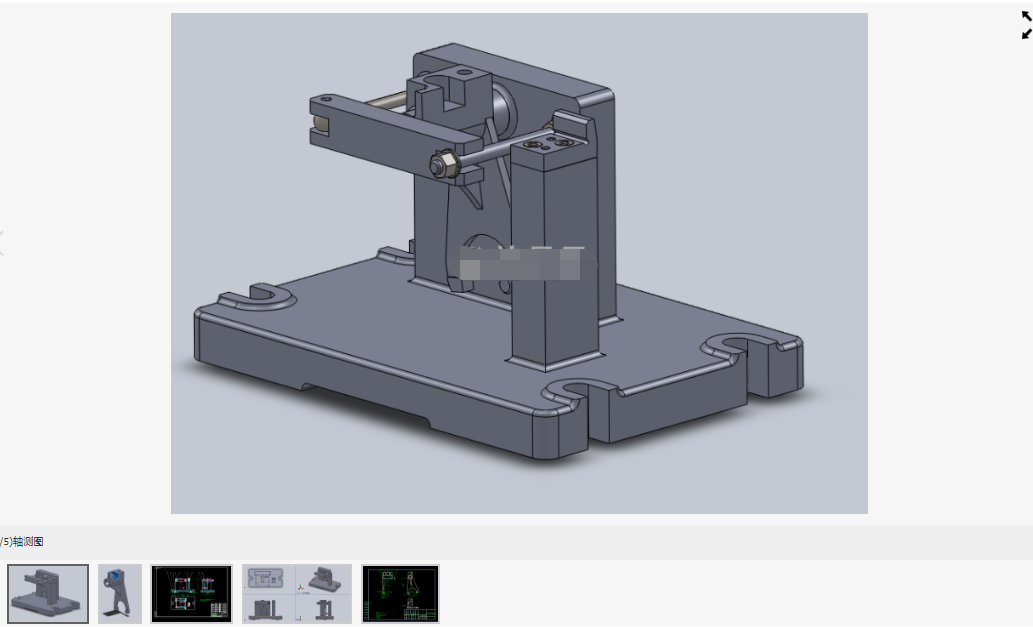

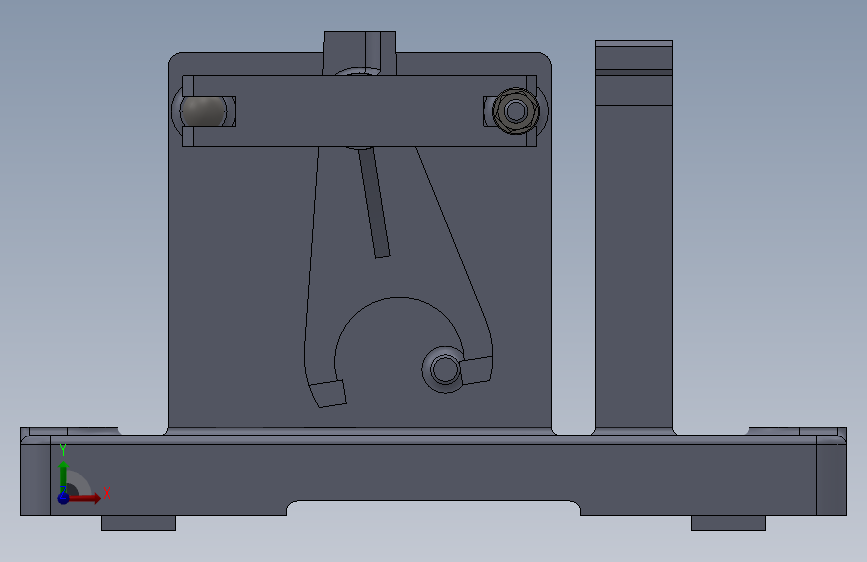

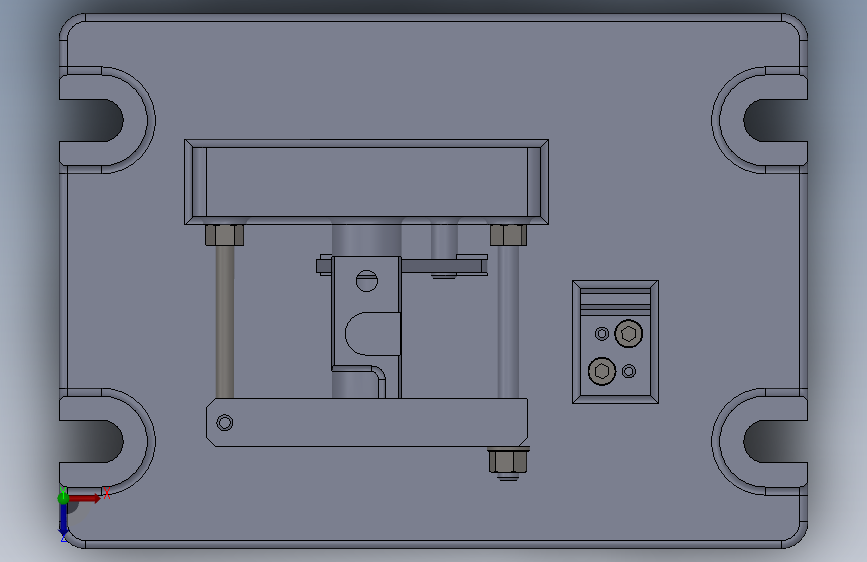

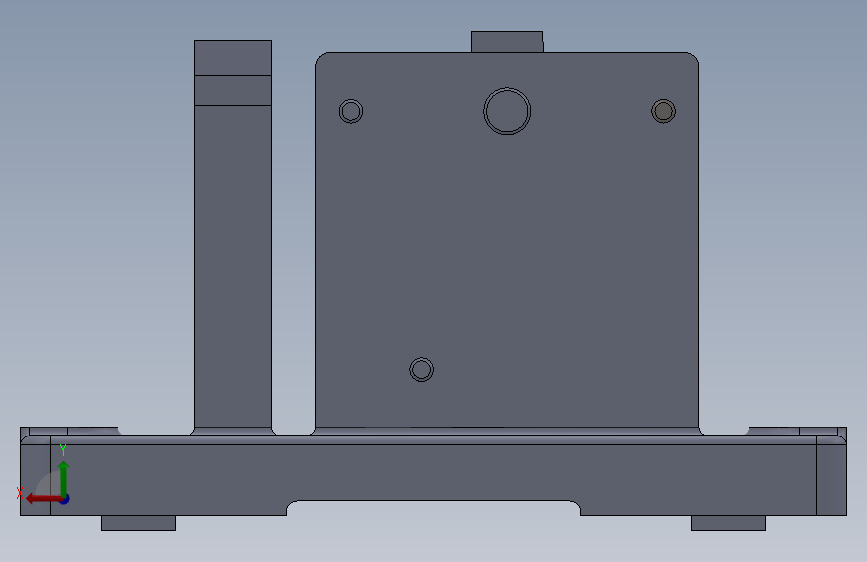

KST1008拨叉铣槽夹具装配+U形槽三维SW模型
图纸描述
KST1008拨叉铣槽夹具装配+U形槽三维SW模型图纸下载,该图纸类型属于五金工具、五金配件图纸,图纸大小2.39M,图纸格式为dwg,sldprt,sldasm,step,图纸软件为SOLIDWORKS 2010,可供设计参考。
下载需要250金币
立即下载 收藏
图纸信息
图纸ID ：505215
文件大小：2.39M
所需金币：250
图纸参数：可编辑，包含特征参数
图纸分类：五金工具
图纸格式：dwg,sldprt,sldasm,step
软件版本：SOLIDWORKS 2010
作者
WX_202916
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

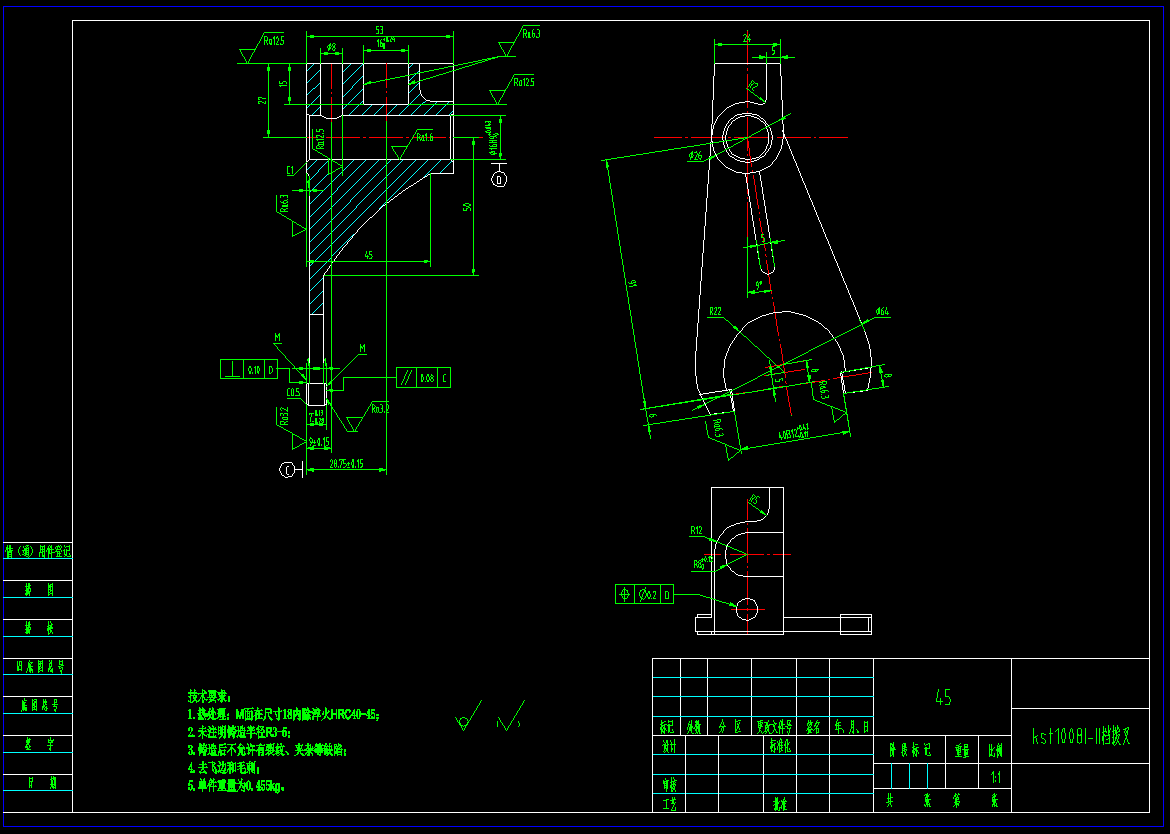

| 1 |  kst1008I-II档拨叉.dwg | 141.07K |

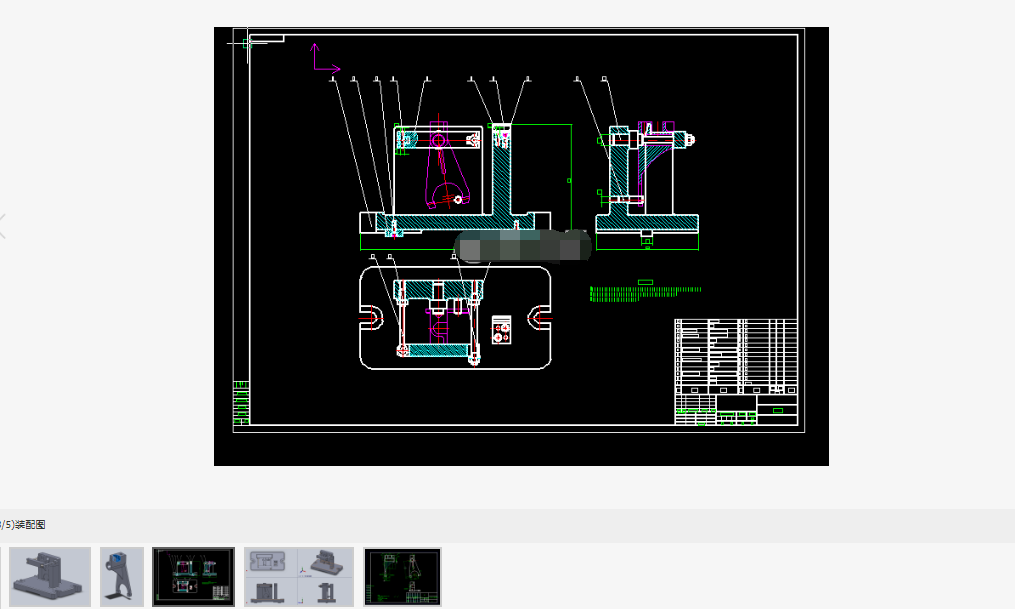

| 2 | 铣槽装配图.dwg | 511.10K |
| 3 |  GB／T41-20001型六角螺母C级M8.SLDPRT | 190.00K |
| 4 | GB／T70．1-2000内六角圆柱头螺钉M5×16.SLDPRT | 225.50K |
| 5 | GB／T70．1-2000内六角圆柱头螺钉M6×25.SLDPRT | 221.00K |
| 6 | GB／T798-1988活节螺栓M8×90.SLDPRT | 265.00K |
| 7 | GB／T97．2-1985平垫圈倒角型A级8×1．6.SLDPRT | 134.00K |
| 8 | 双头螺柱M8.SLDPRT | 131.00K |
| 9 | 圆柱销5.SLDPRT | 132.00K |
| 10 | 定位盘.SLDPRT | 143.00K |
| 11 | 定位键.SLDPRT | 124.50K |
| 12 |  对刀块组件.SLDASM | 156.50K |
| 13 | 挡销.SLDPRT | 140.50K |
| 14 | 直角对刀块.SLDPRT | 148.00K |
| 15 | 装配.SLDASM | 457.00K |
| 16 |  装配改.STEP | 959.67K |
| 17 | 转轴.SLDPRT | 144.50K |
| 18 | 铣夹具体.SLDPRT | 506.00K |
| 19 | 铰链压板24.SLDPRT | 158.00K |
| 20 | 零件.SLDPRT | 559.50K |
