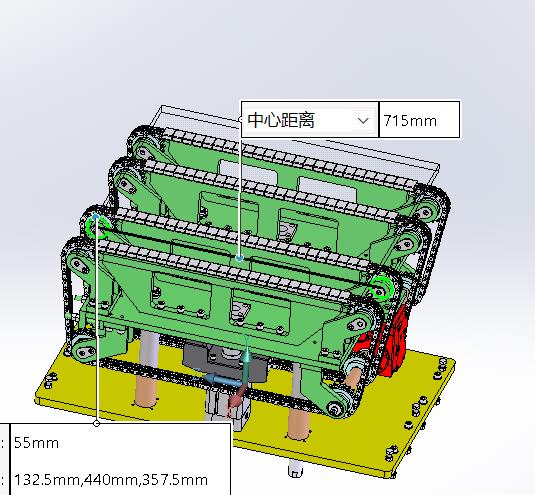

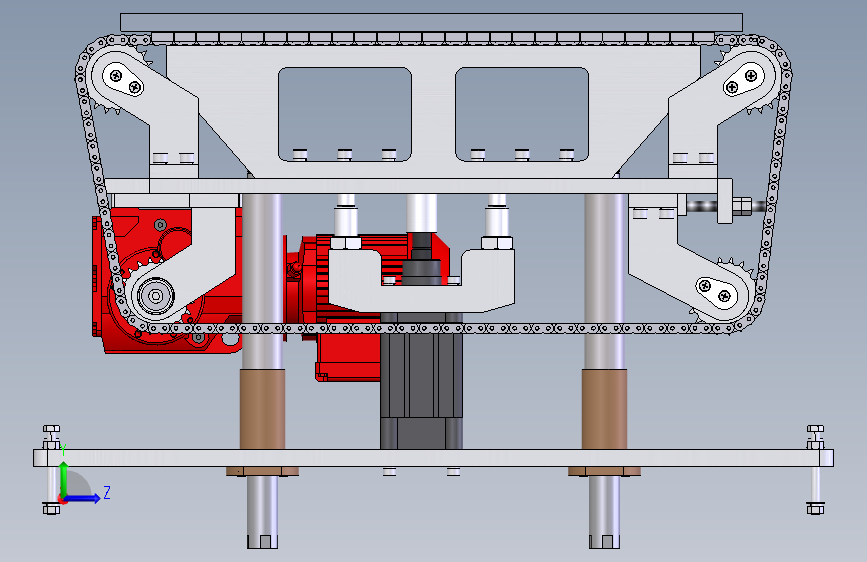

双气缸顶升双排链输送移栽机： 由双气缸实现顶升，减速电机驱动链轮、链条实现输送功能。下移时由缓冲器实现平稳回位。输送链条有效宽度580mm；有效输送距离715mm；初始高度470mm。
双气缸顶升双排链输送移栽机

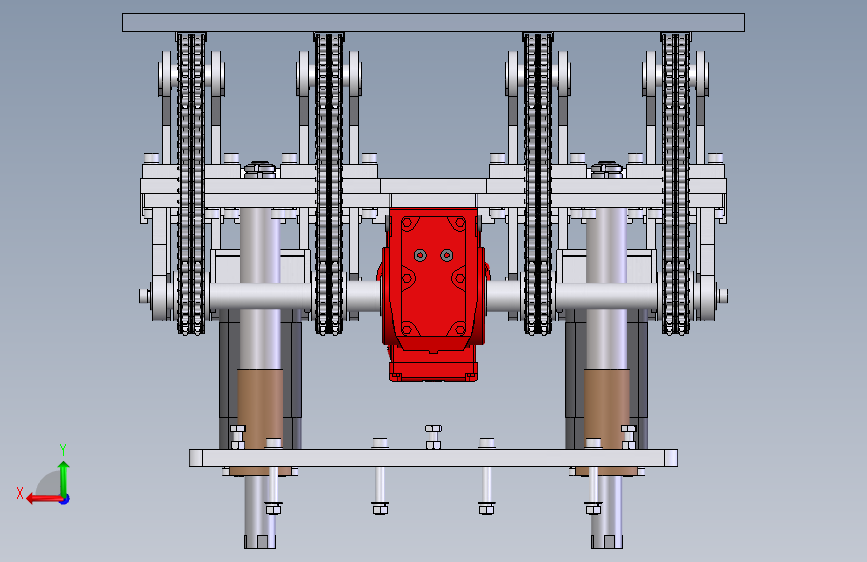

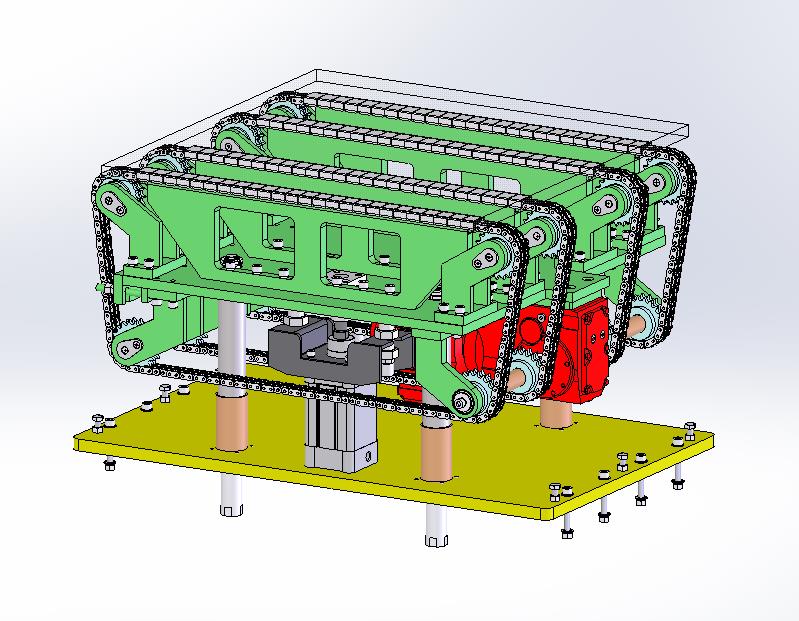

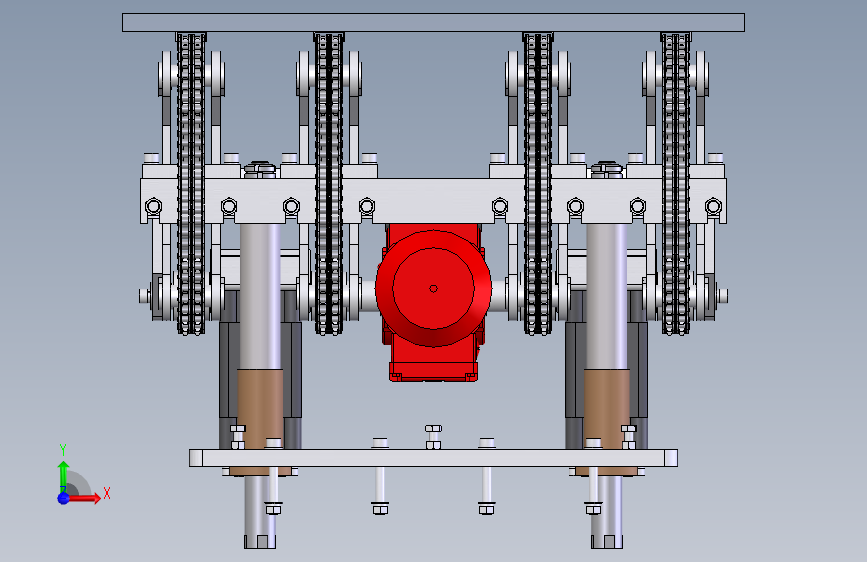

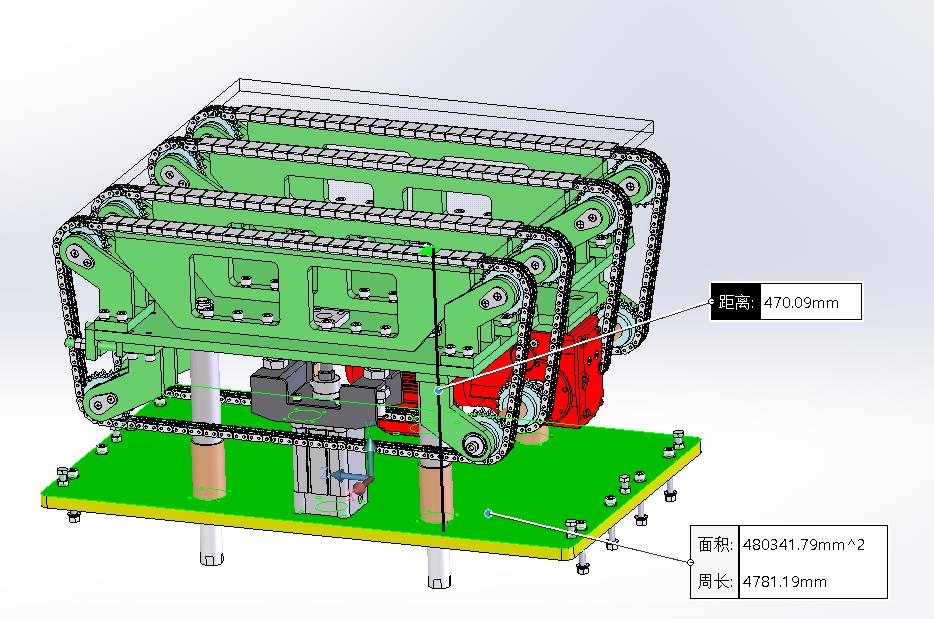

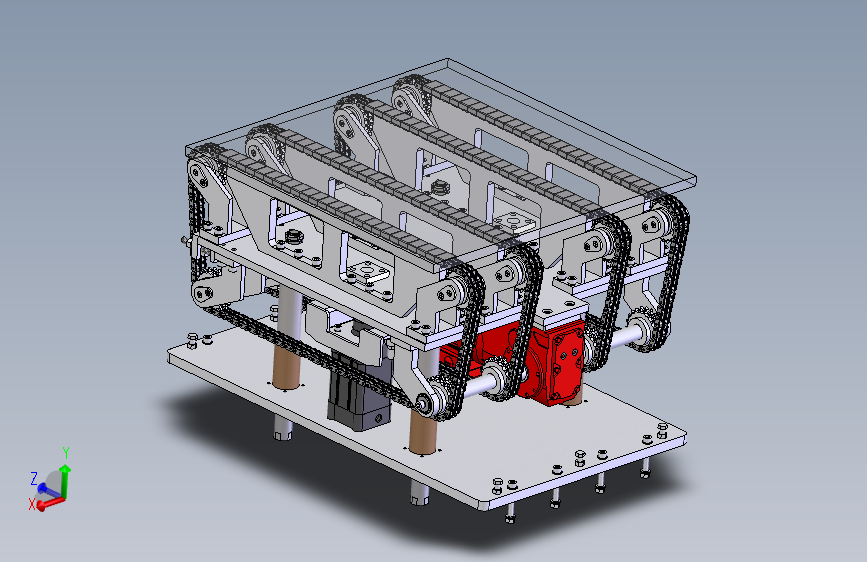

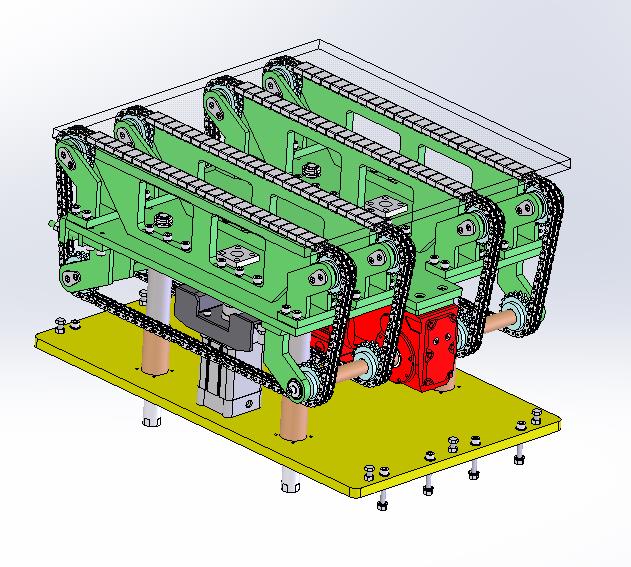

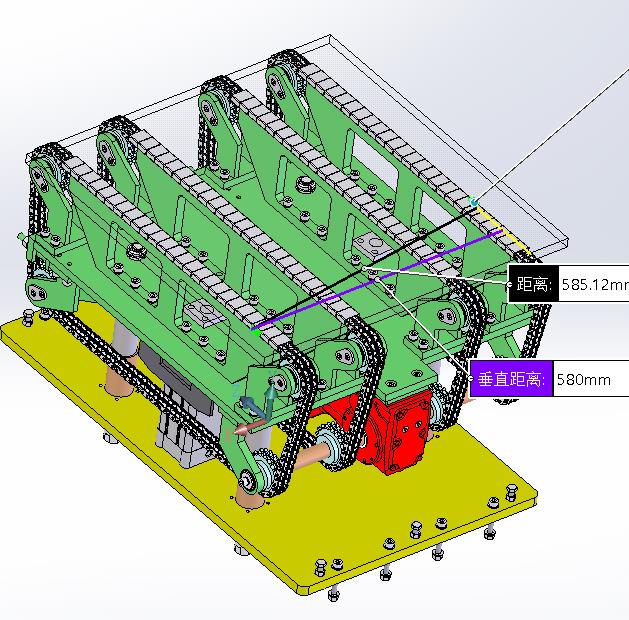

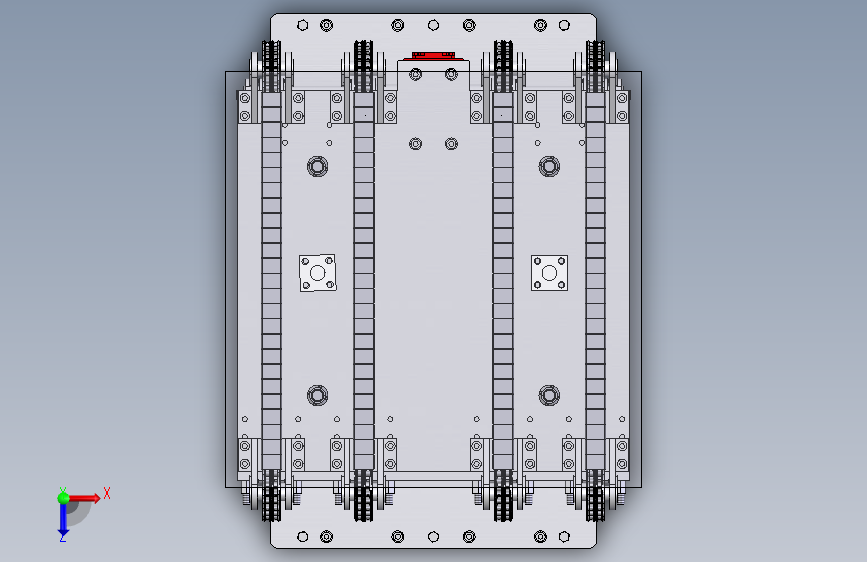

图纸描述
双气缸顶升双排链输送移栽机： 由双气缸实现顶升，减速电机驱动链轮、链条实现输送功能。下移时由缓冲器实现平稳回位。输送链条有效宽度580mm；有效输送距离715mm；初始高度470mm。
下载需要70金币
立即下载 收藏
图纸信息
作者
WX_202975
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  08B-2_20主动双排链轮.SLDPRT | 1.03M |
| 2 | 08B-2_20链双排轮.SLDPRT | 966.55K |
| 3 | 35光轴.SLDPRT | 82.32K |
| 4 |  从动链轮组件.SLDASM | 575.17K |
| 5 | 六角薄螺母细牙M26X1.5.SLDPRT | 219.00K |
| 6 | 六角螺栓M10X40.SLDPRT | 84.12K |
| 7 | 六角螺母M10.SLDPRT | 82.30K |
| 8 | 六角螺母M12.SLDPRT | 124.08K |
| 9 | 六角螺母组件M10.SLDASM | 114.96K |
| 10 | 内六角圆柱头螺钉M10X20.SLDPRT | 118.86K |
| 11 | 内六角圆柱头螺钉M10X30.SLDPRT | 117.92K |
| 12 | 内六角圆柱头螺钉M10X35.SLDPRT | 112.17K |
| 13 | 内六角圆柱头螺钉M10X45.SLDPRT | 102.46K |
| 14 | 内六角圆柱头螺钉M10X75.SLDPRT | 62.73K |
| 15 | 内六角圆柱头螺钉M6X25.SLDPRT | 64.33K |
| 16 | 内六角圆柱头螺钉M8X25.SLDPRT | 125.65K |
| 17 | 内六角圆柱头螺钉M8X35.SLDPRT | 103.43K |
| 18 | 内六角圆柱头螺钉平垫M10x75.sldasm | 85.12K |
| 19 | 内六角圆柱头螺钉弹垫M10x20.sldasm | 110.78K |
| 20 | 内六角圆柱头螺钉弹垫M10x30.sldasm | 101.11K |
| 21 | 内六角圆柱头螺钉弹垫M10x35.sldasm | 103.03K |
| 22 | 内六角圆柱头螺钉弹垫M10x45.sldasm | 98.50K |
| 23 | 内六角圆柱头螺钉弹垫M6x25.sldasm | 109.15K |
| 24 | 内六角圆柱头螺钉弹垫M8x25.sldasm | 117.73K |
| 25 | 内六角圆柱头螺钉弹垫M8x35.sldasm | 100.87K |
| 26 | 减速电机KA37DR63L4（接线盒270度）.SLDPRT | 1.52M |
| 27 | 十字槽沉头螺钉M6x14.SLDPRT | 70.49K |
| 28 | 升降移动座.SLDPRT | 419.29K |
| 29 | 升降输送组件.SLDASM | 6.75M |
| 30 | 双排链条.SLDPRT | 12.85M |
| 31 | 双气缸顶升双排链输送移栽机.SLDASM | 7.11M |
| 32 | 固定基板.SLDPRT | 207.14K |
| 33 | 固定座01.SLDPRT | 146.14K |
| 34 | 圆螺母M20x1.5.SLDPRT | 69.34K |
| 35 | 定位套01.SLDPRT | 72.92K |
| 36 | 定位套02.SLDPRT | 73.96K |
| 37 | 定位套03.SLDPRT | 74.13K |
| 38 | 弹簧垫圈10.SLDPRT | 79.24K |
| 39 | 弹簧垫圈6.SLDPRT | 68.04K |
| 40 | 弹簧垫圈8.SLDPRT | 64.72K |
| 41 | 托盘t20.SLDPRT | 49.34K |
| 42 | 普通平垫10.SLDPRT | 39.22K |
| 43 | 气缸DNC-80-50---KS.sldprt | 53.44K |
| 44 | 气缸DNC-80-50---ZR.sldprt | 162.18K |
| 45 | 气缸DNC-80-50-PPV-A---asm_0.SLDASM | 140.34K |
| 46 | 气缸连接头.SLDPRT | 101.18K |
| 47 | 涨紧链轮固定座.SLDPRT | 145.60K |
| 48 | 涨紧链轮组件.SLDASM | 605.16K |
| 49 | 深沟球轴承6004-2RZ.SLDPRT | 552.69K |
| 50 | 直线轴承22.SLDPRT | 65.66K |
| 51 | 端垫片.SLDPRT | 56.98K |
| 52 | 缓冲器YSRW2034.SLDPRT | 213.57K |
| 53 | 缓冲器支座.SLDPRT | 153.58K |
| 54 | 被动链轮轴套.SLDPRT | 114.09K |
| 55 | 轴端盖.SLDPRT | 107.34K |
| 56 | 链条托板01.SLDPRT | 105.03K |
| 57 | 链轮固定座.SLDPRT | 115.62K |
| 58 | 链轮转轴.SLDPRT | 86.83K |
| 59 | 键8X7X108.SLDPRT | 48.01K |
| 60 | 键8X7X35.SLDPRT | 68.00K |
| 61 | 限位套.SLDPRT | 118.57K |
| 62 | 驱动轴.SLDPRT | 151.65K |
