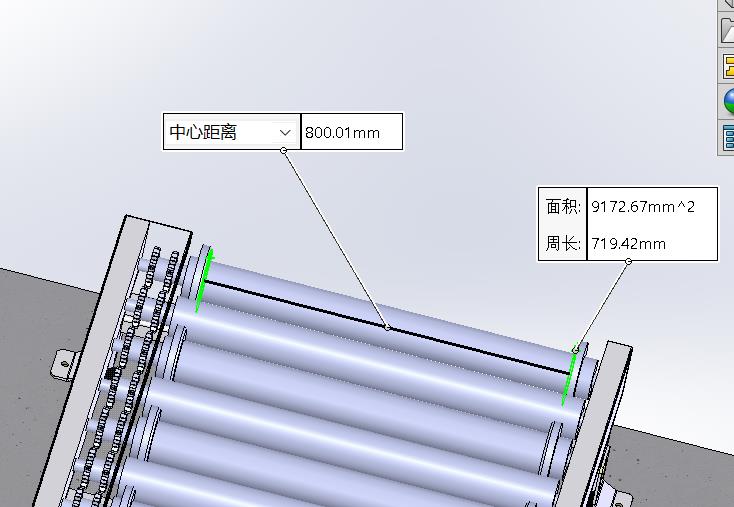

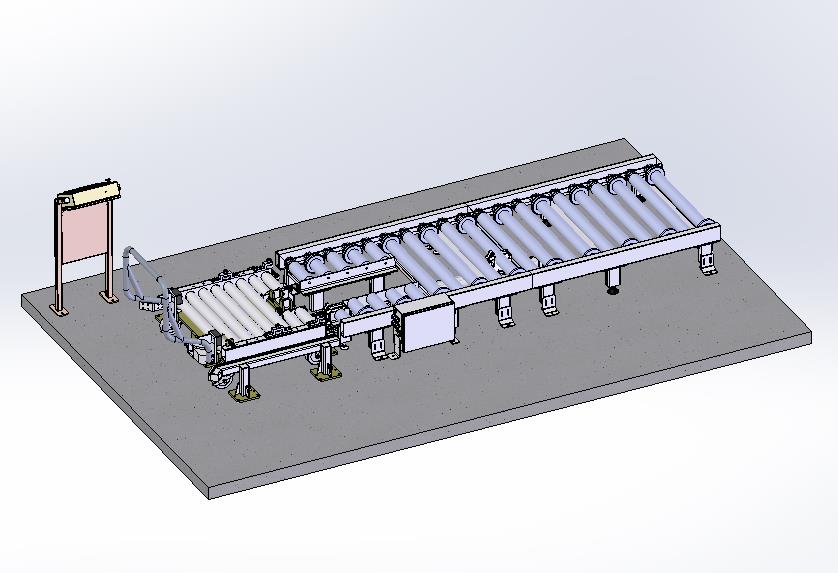

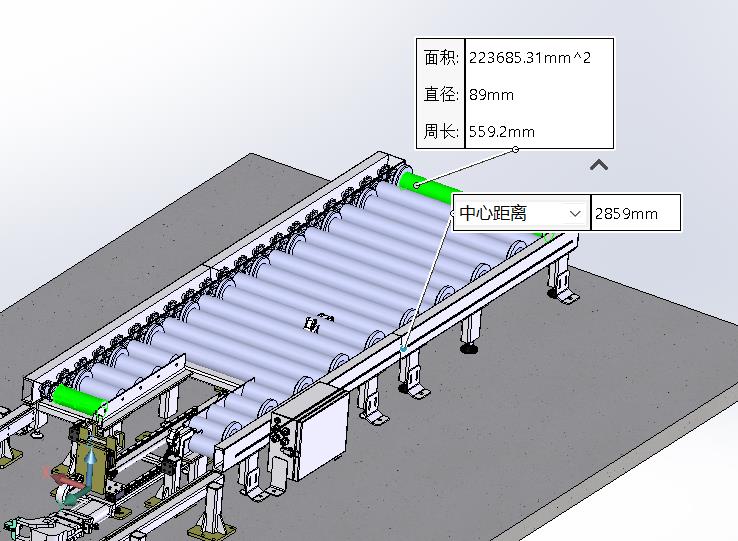

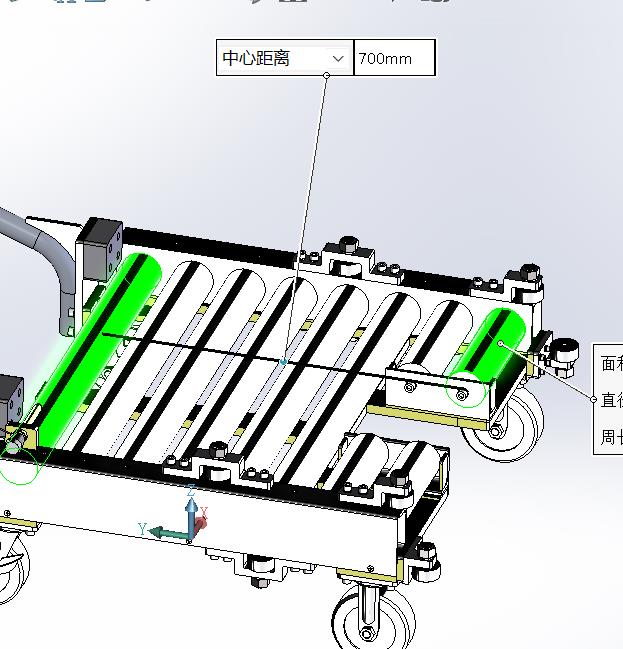

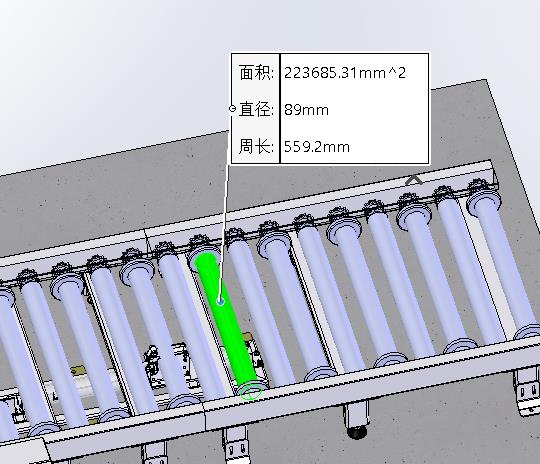

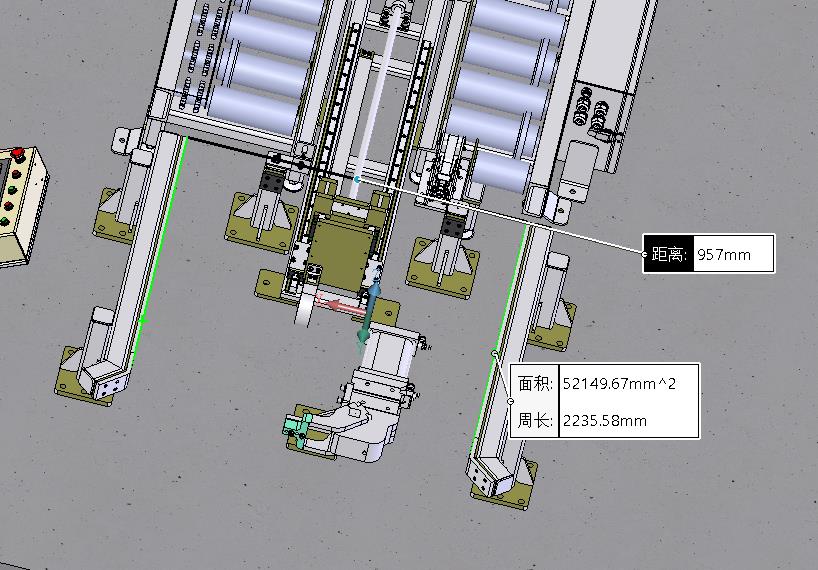

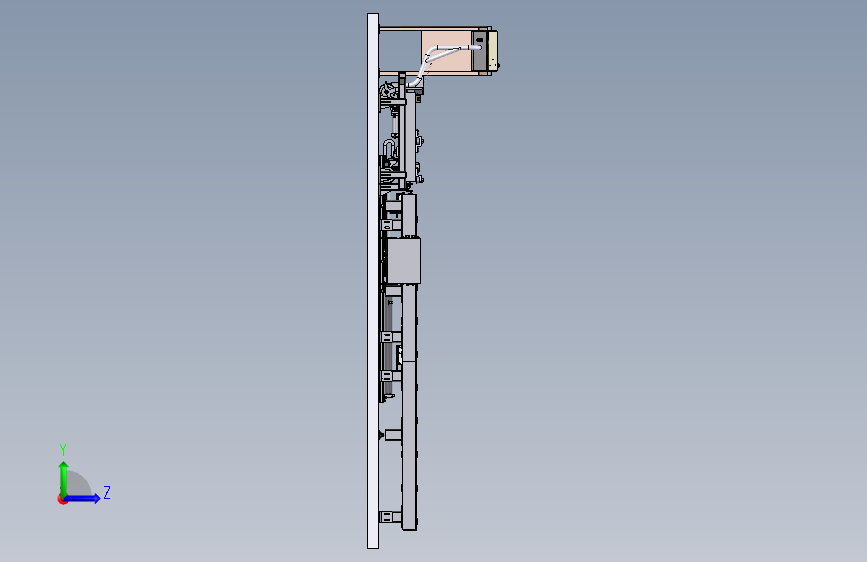

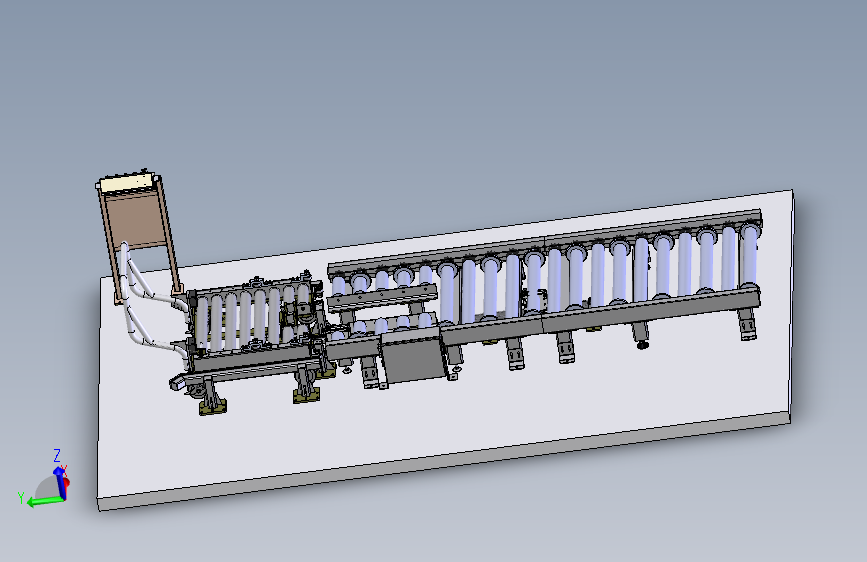

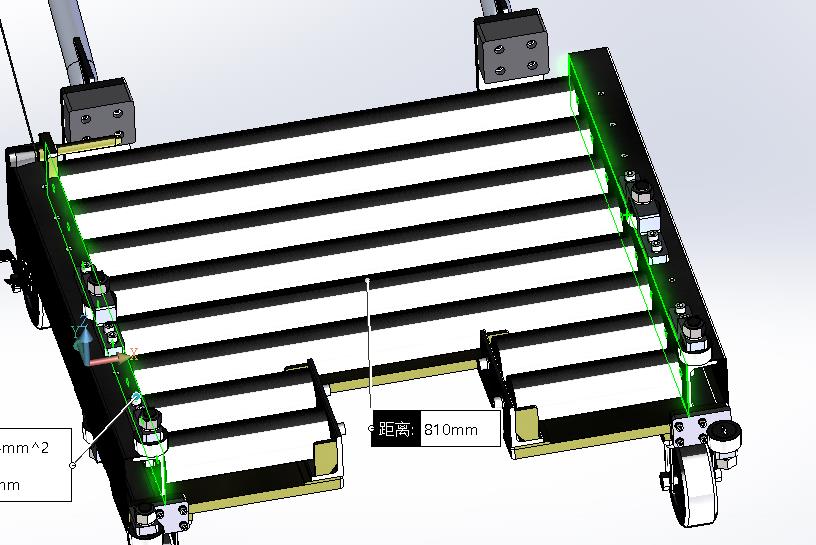

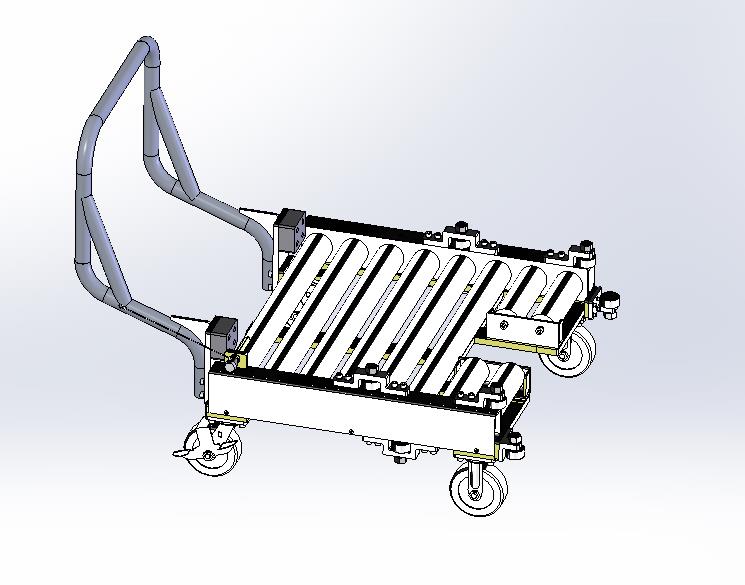

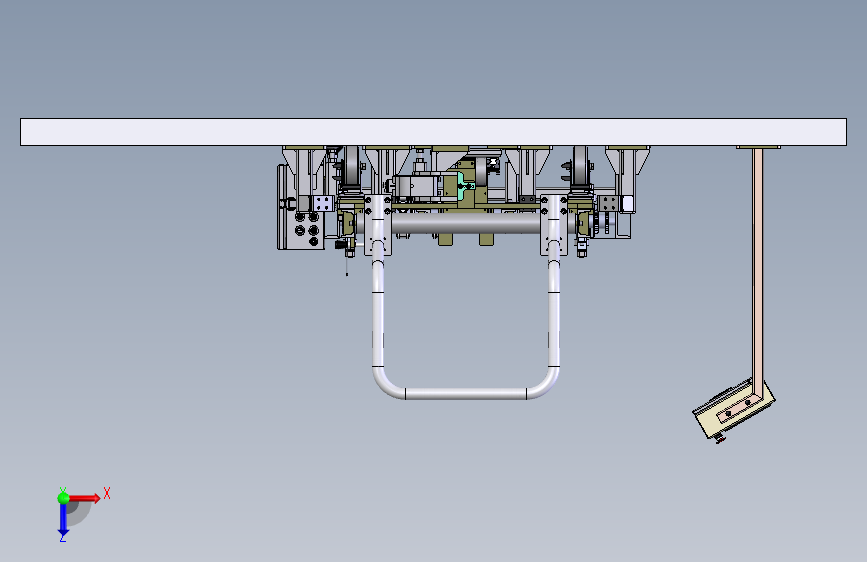

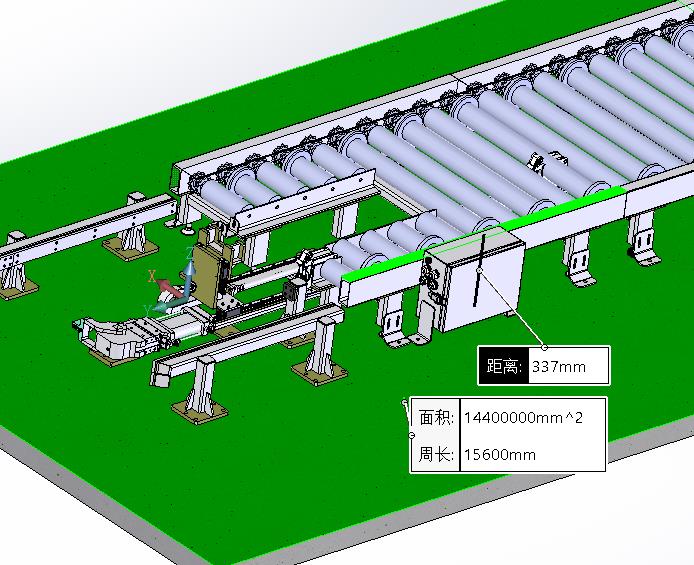

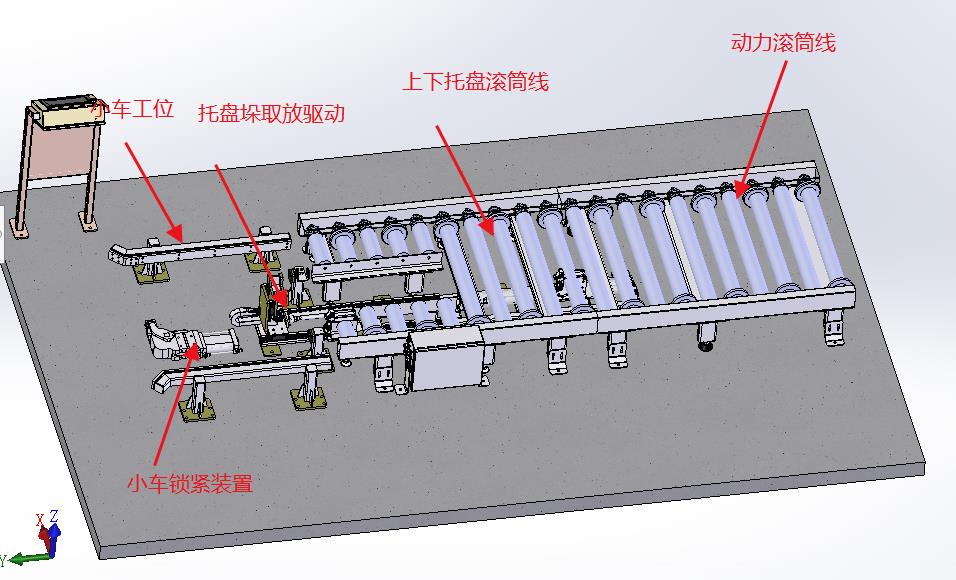

托盘垛自动上下料重载双排链滚筒输送系统: 将运输车+托盘垛推到输送系统小车工位,由气动上下料机构将托盘垛拉至滚筒线上,由滚筒线将托盘运输至下一环节。 滚筒有效输送距离2859mm;滚筒最大输送宽度800mm;滚筒直径89mm;输送线高度337mm;小车工位宽度957;小车滚筒中心距700;小车最大运料宽度810。
