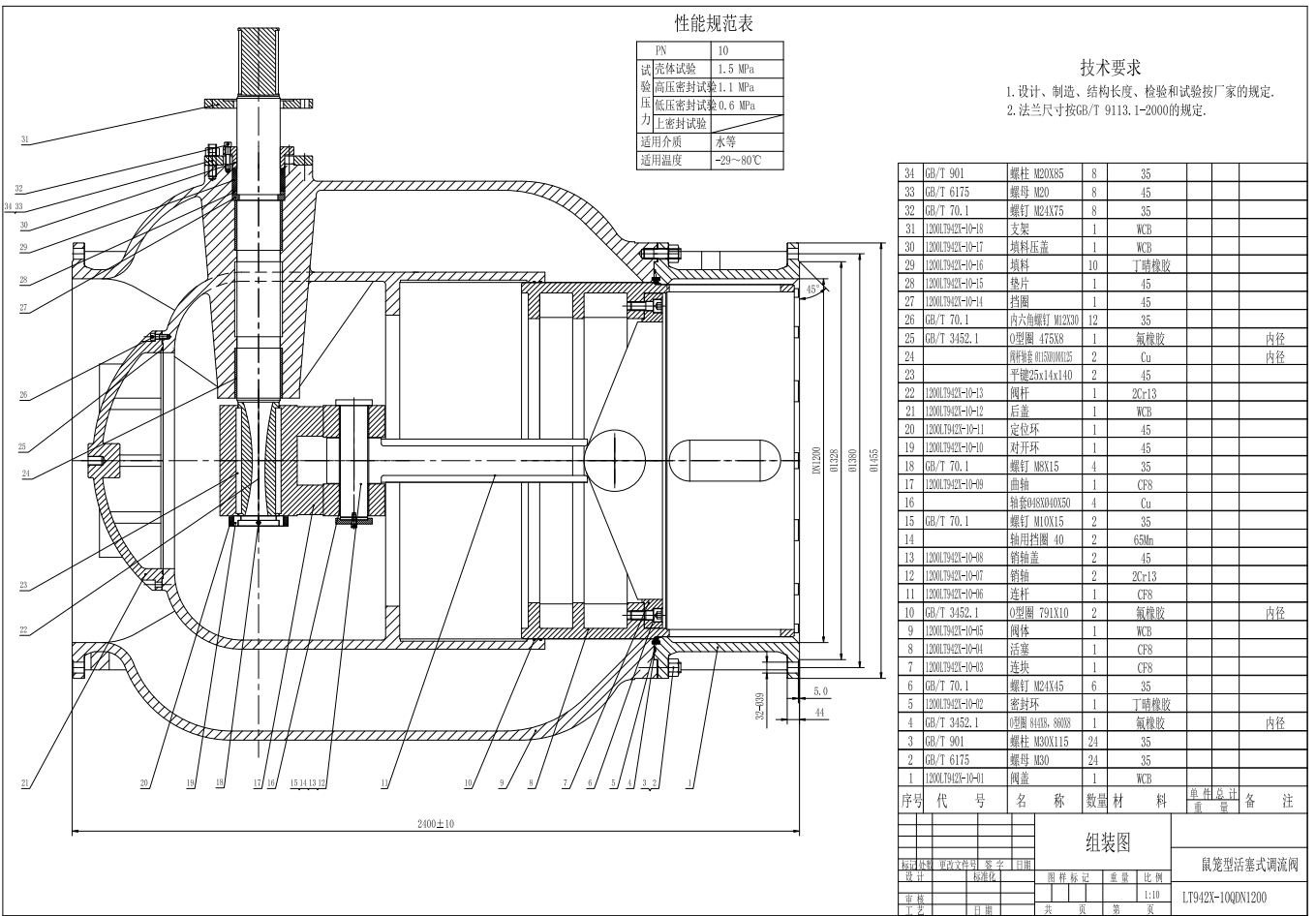

DN1200 活塞式调流阀加工图图纸下载,该图纸类型属于交通运输、其他图纸,图纸大小4.82M,图纸格式为dwg,图纸软件为AutoCAD 2004,可供设计参考。

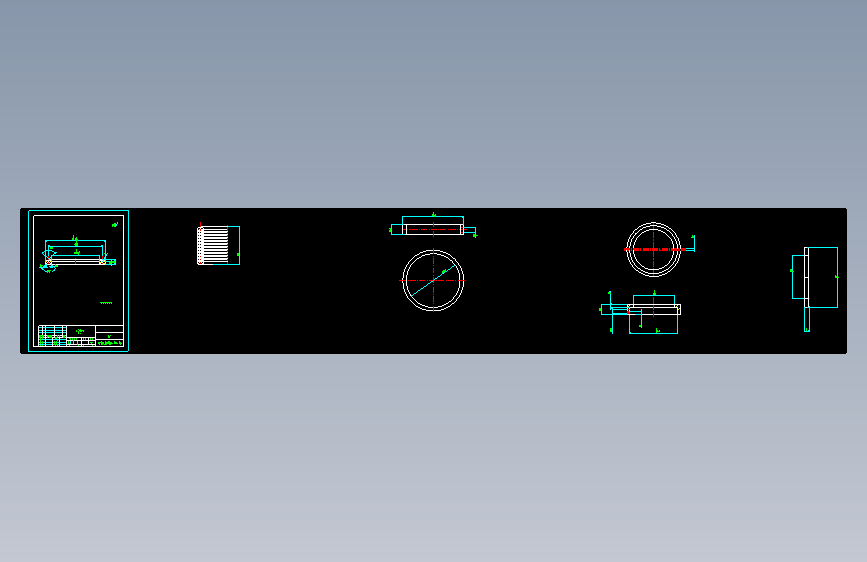

DN1200 活塞式调流阀加工图
图纸描述
DN1200 活塞式调流阀加工图图纸下载,该图纸类型属于交通运输、其他图纸,图纸大小4.82M,图纸格式为dwg,图纸软件为AutoCAD 2004,可供设计参考。
下载需要280金币
立即下载 收藏
图纸信息
作者
琴药
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

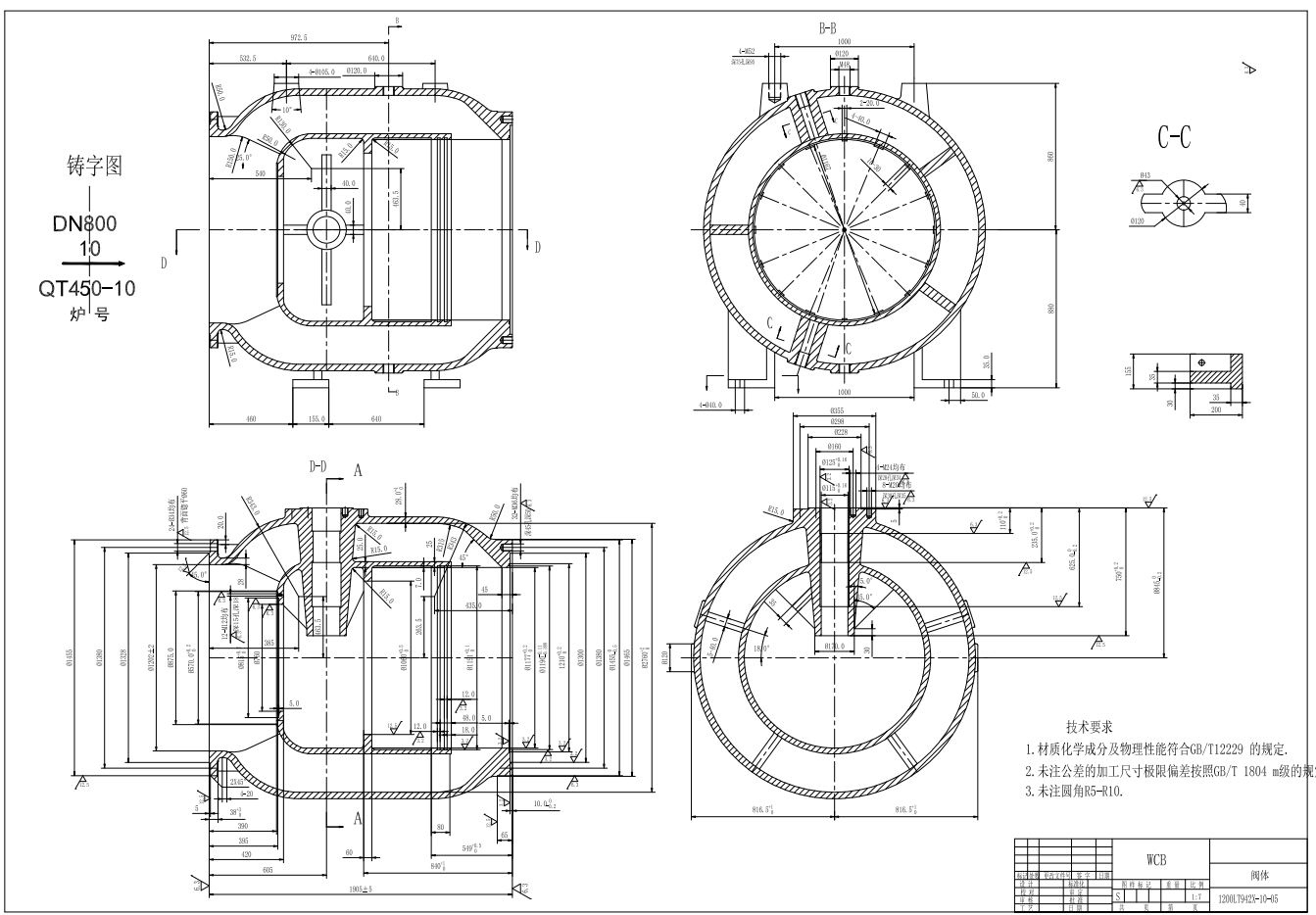

| 1 |  0比例.dwg | 140.06K |
| 2 | 0组装图.dwg | 217.82K |
| 3 | 10对开环.dwg | 284.50K |
| 4 | 11定位环.dwg | 291.66K |
| 5 | 12后盖.dwg | 305.35K |

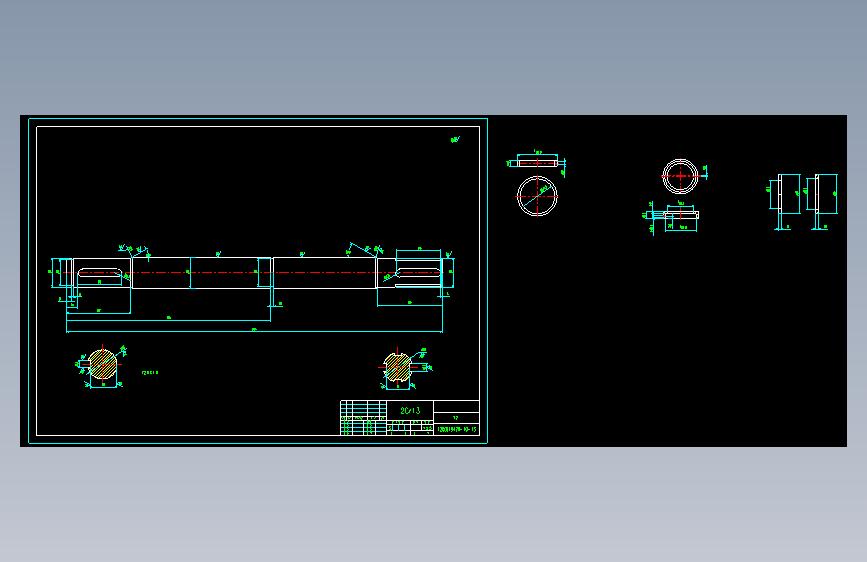

| 6 | 13阀杆.dwg | 307.95K |
| 7 | 14挡圈.dwg | 286.10K |
| 8 | 15垫片.dwg | 286.12K |
| 9 | 16填料.dwg | 295.10K |
| 10 | 17填料压盖.dwg | 69.58K |
| 11 | 18支架.dwg | 89.84K |
| 12 | 1阀盖.dwg | 112.54K |
| 13 | 2密封圈.dwg | 279.09K |

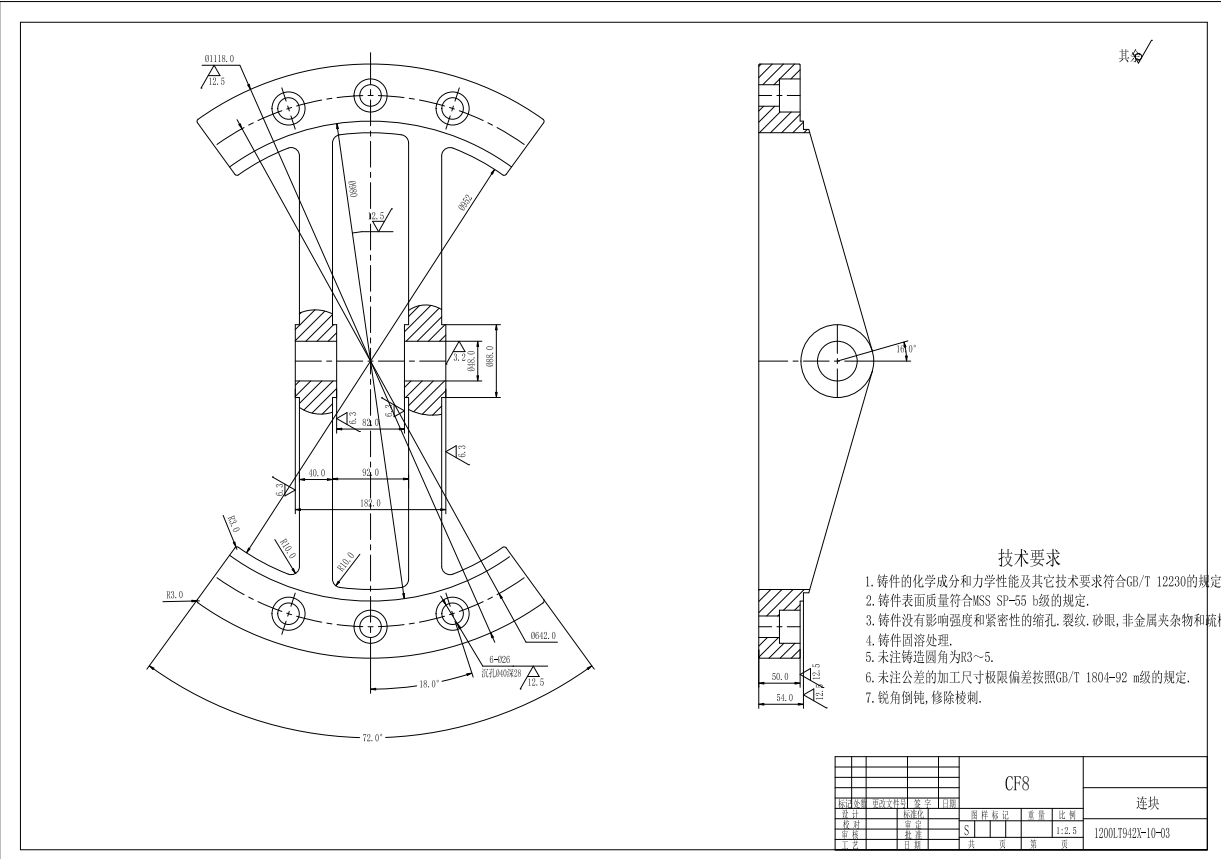

| 14 | 3连块.dwg | 303.72K |

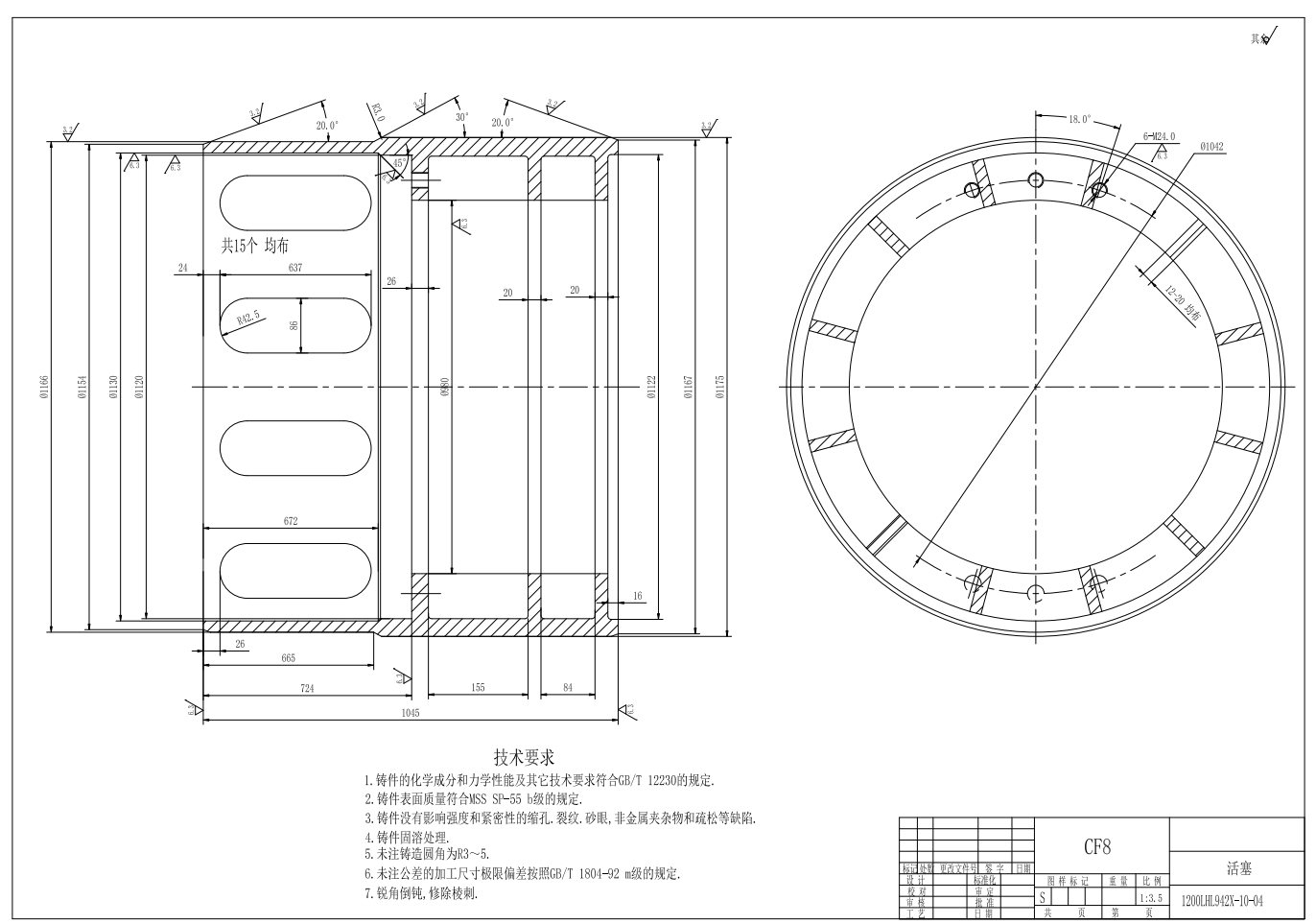

| 15 | 4活塞.dwg | 304.48K |
| 16 | 5阀体.dwg | 218.34K |
| 17 | 6连杆.dwg | 283.50K |
| 18 | 7销轴.dwg | 283.66K |
| 19 | 8销轴盖.dwg | 278.66K |
| 20 | 9曲轴.dwg | 286.69K |
