1500立方米内浮顶储罐设计CAD图纸+说明书图纸下载,该图纸类型属于机械设备、化工设备图纸,图纸大小4.01M,图纸格式为dwg,图纸软件为AutoCAD 2013,可供设计参考。
1500立方米内浮顶储罐设计CAD图纸+说明书
图纸描述
1500立方米内浮顶储罐设计CAD图纸+说明书图纸下载,该图纸类型属于机械设备、化工设备图纸,图纸大小4.01M,图纸格式为dwg,图纸软件为AutoCAD 2013,可供设计参考。
下载需要64金币
立即下载 收藏
图纸信息
作者
卜泞稗
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

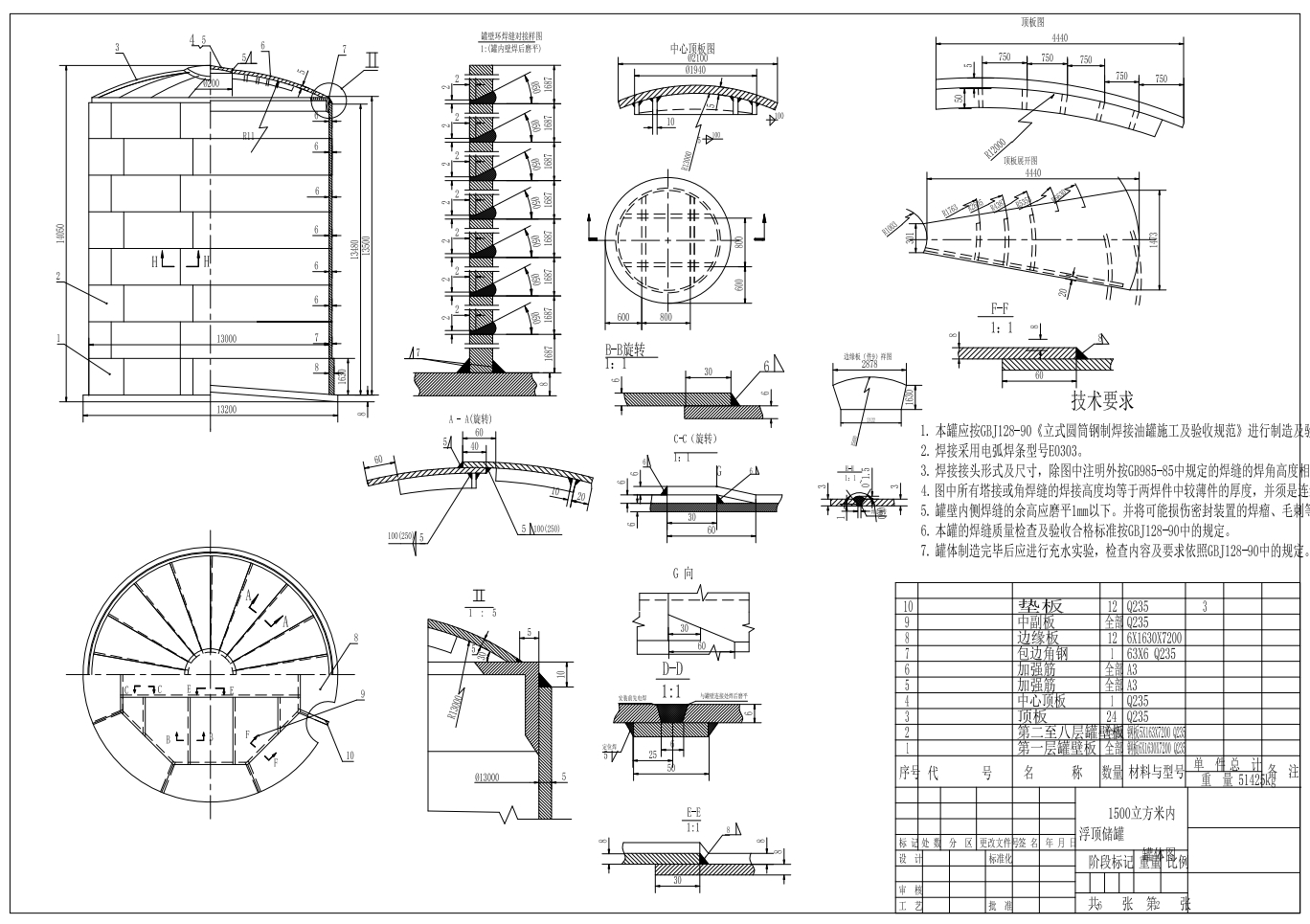

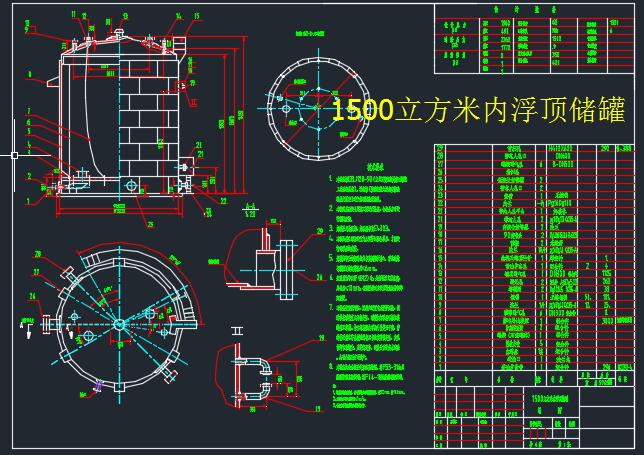

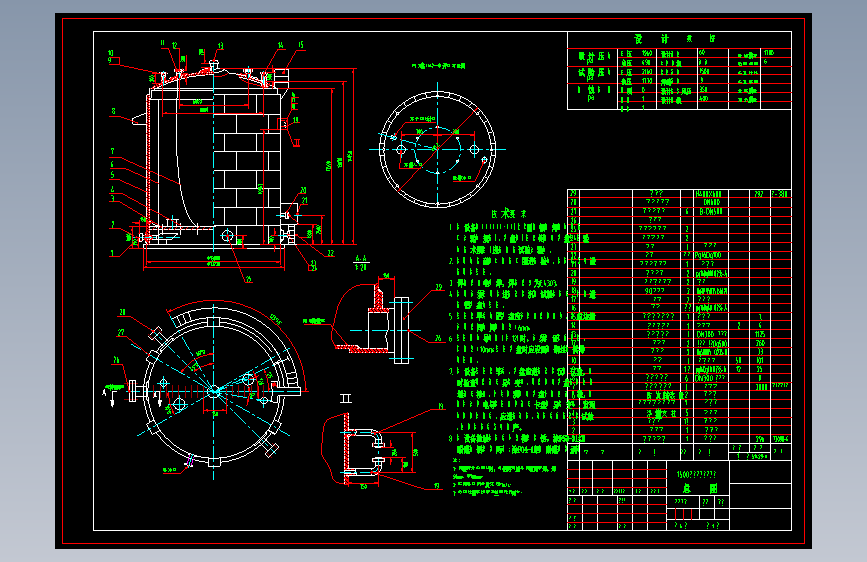

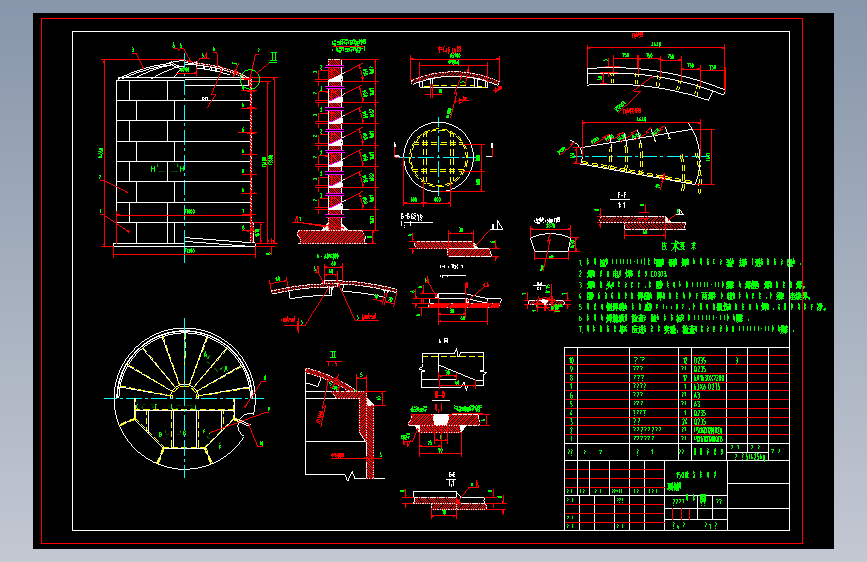

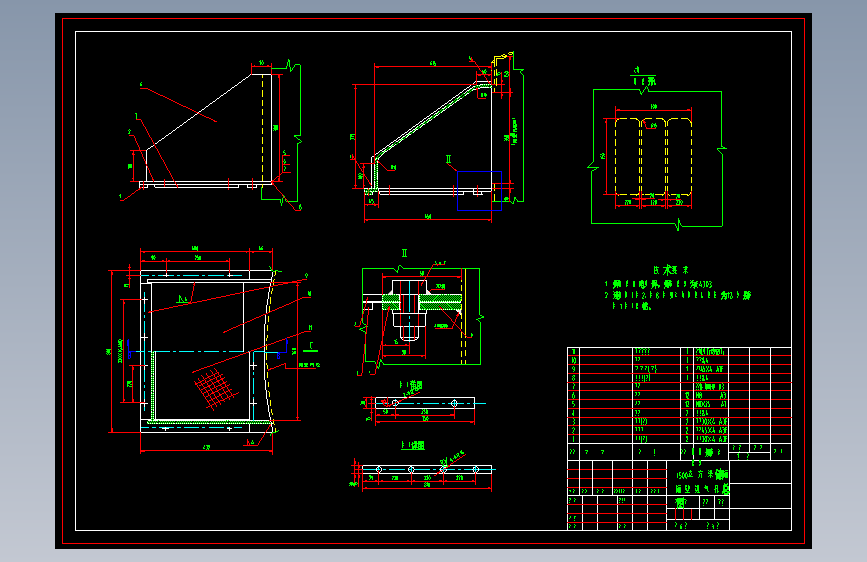

| 1 |  1500立方米内浮顶储罐总图.dwg | 153.44K |
| 2 | 罐体图.dwg | 131.31K |
| 3 | 罐壁通气孔总图.dwg | 71.17K |

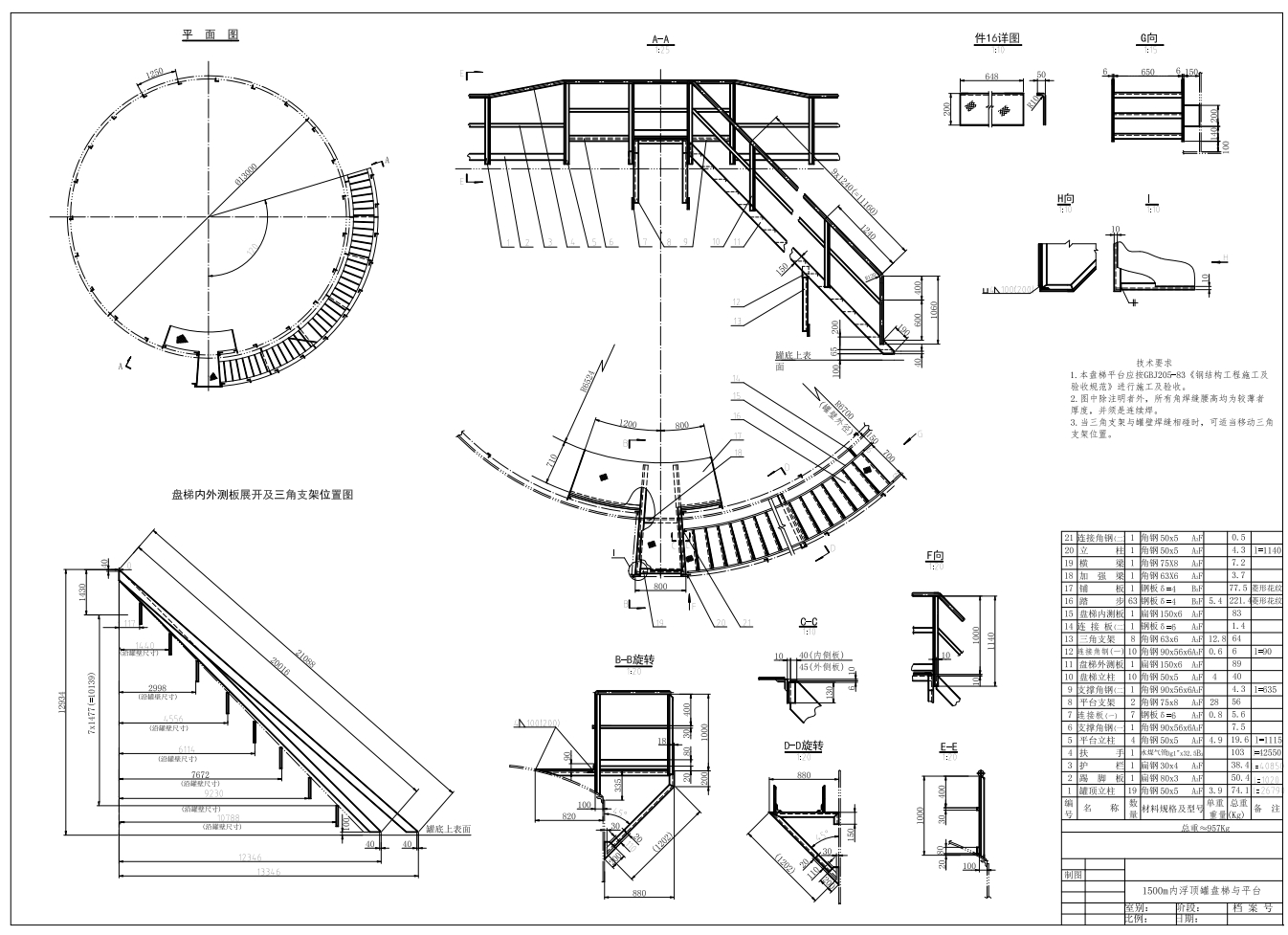

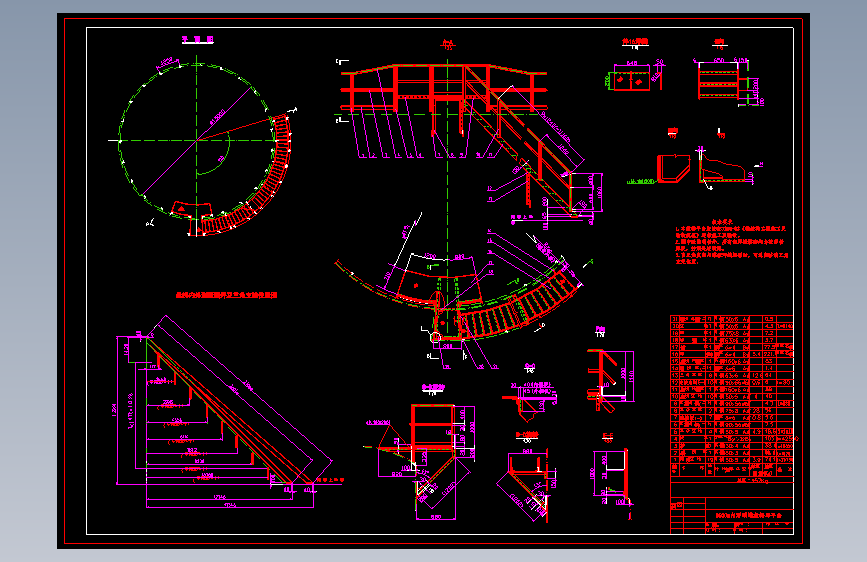

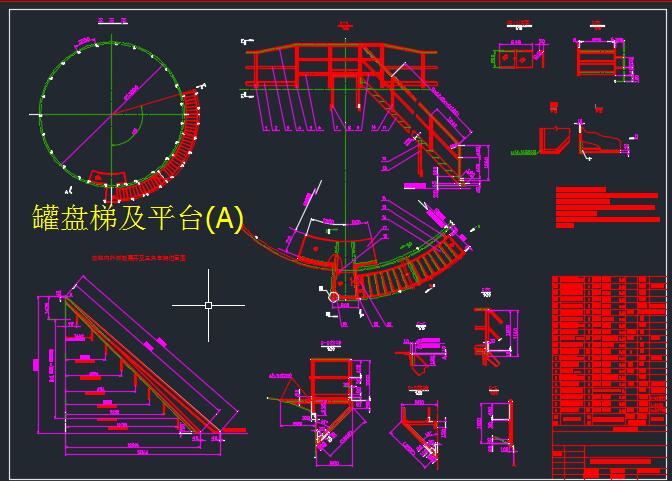

| 4 | 罐盘梯及平台A.dwg | 123.25K |

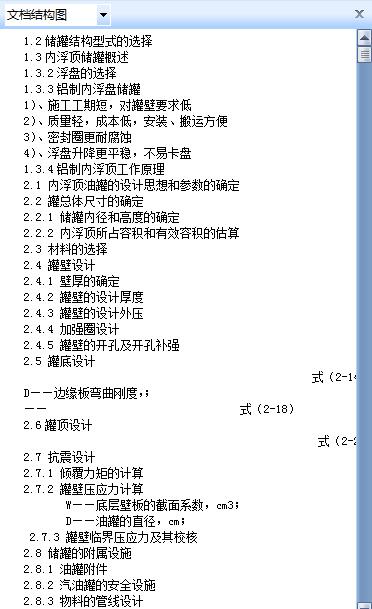

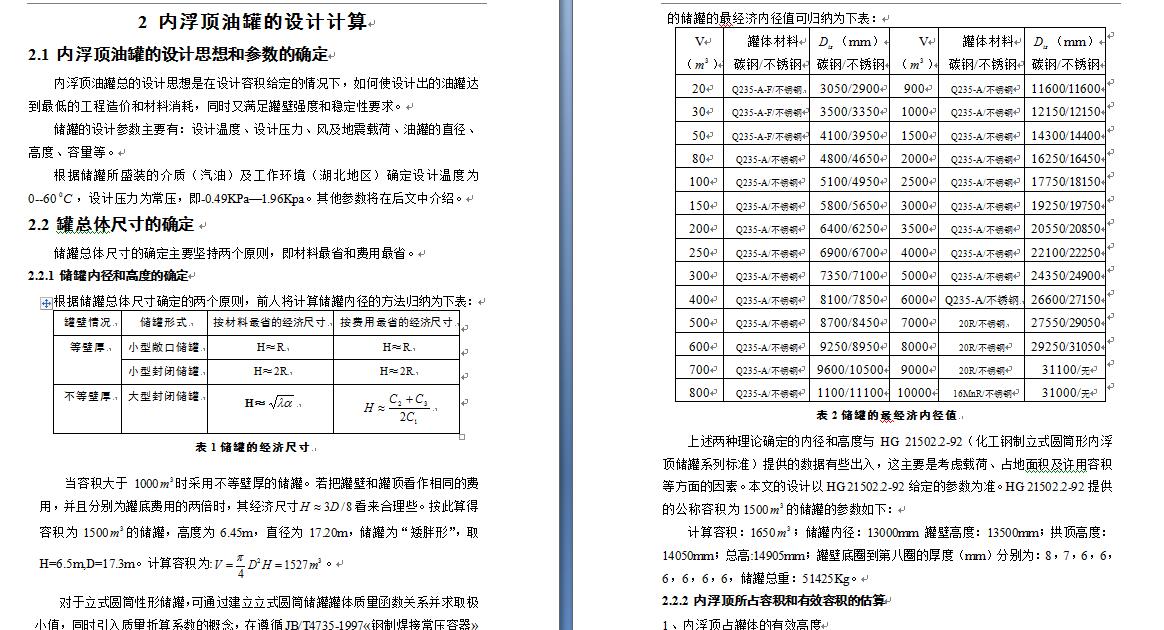

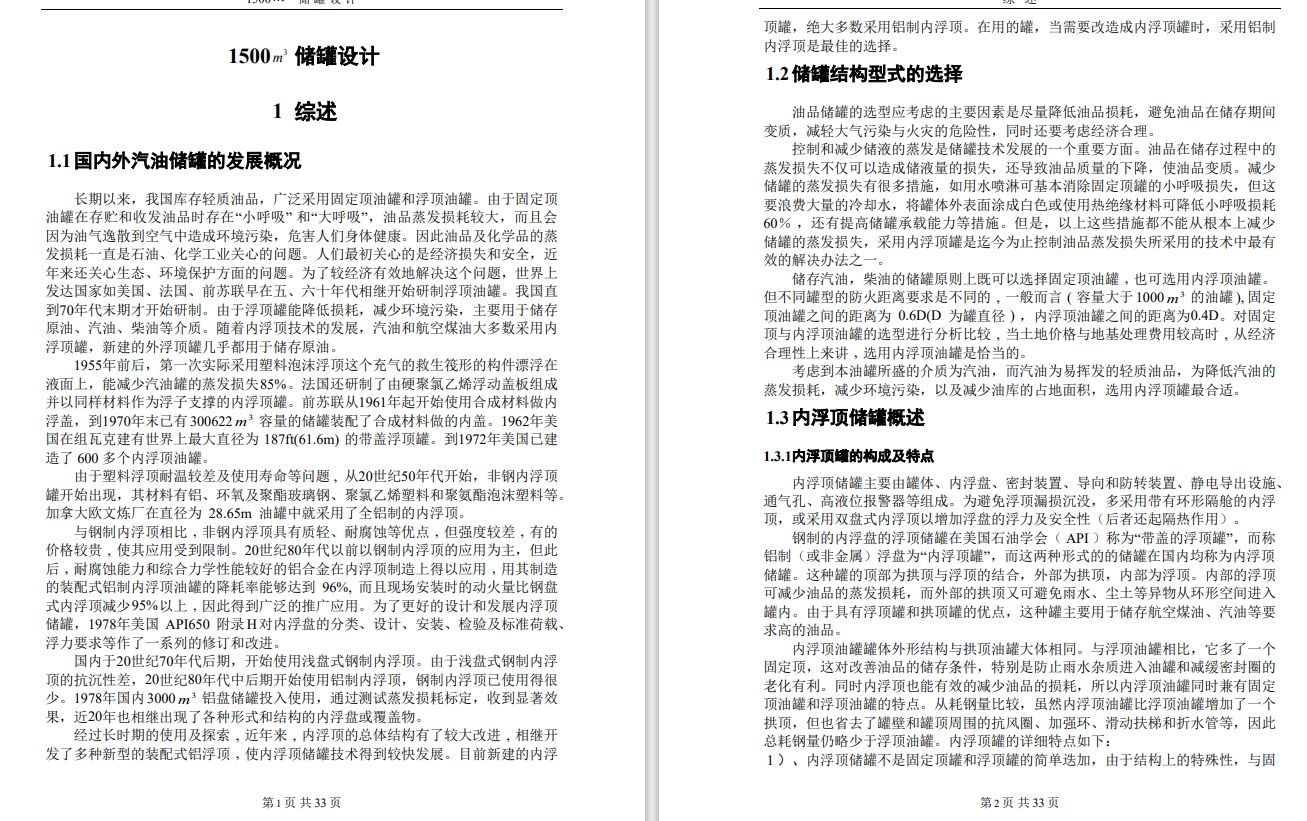

| 5 |  说明书.doc | 559.00K |

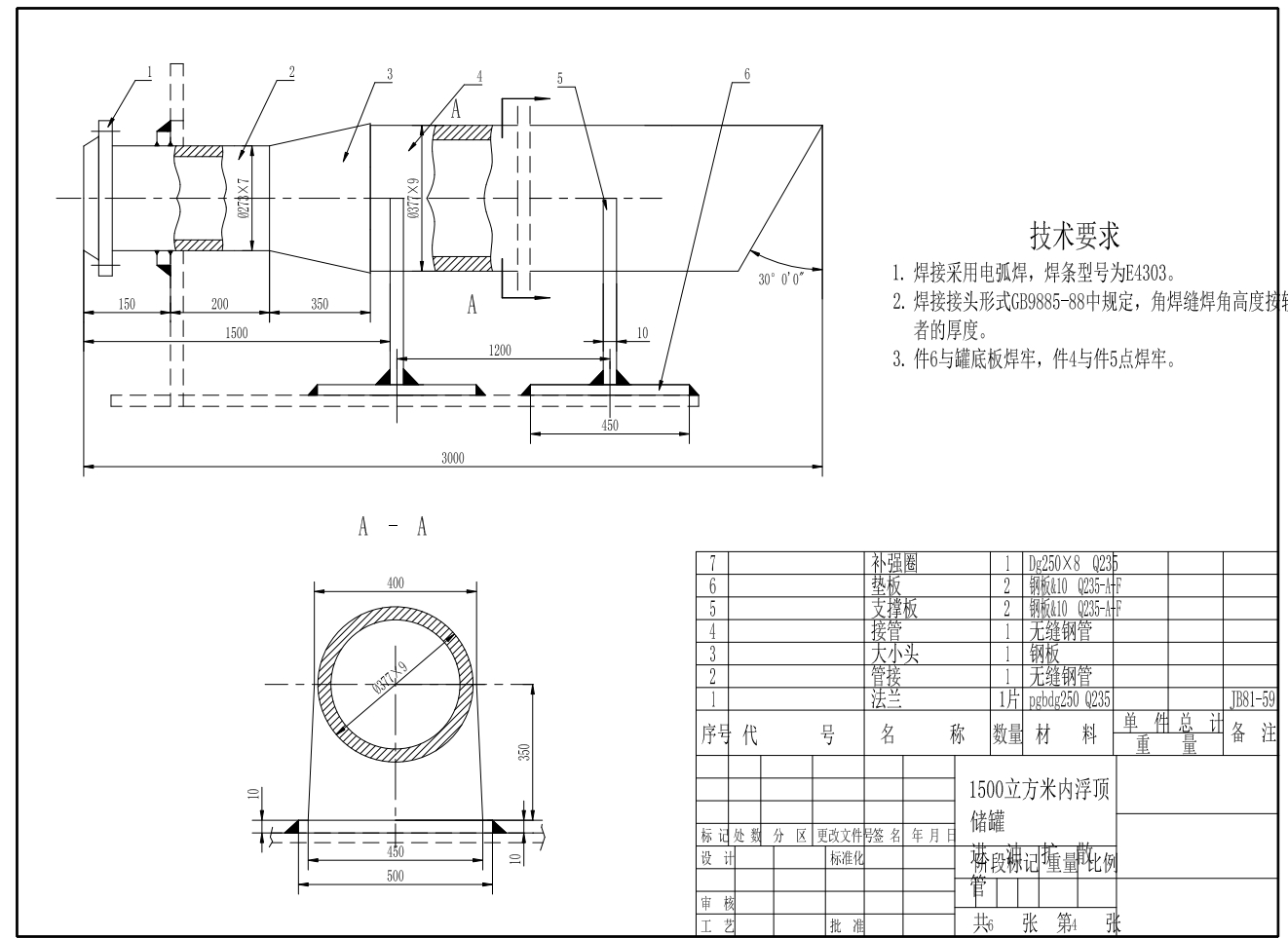

| 6 | 进油扩散管.dwg | 46.68K |
| 7 | 量油导向管.dwg | 53.03K |
