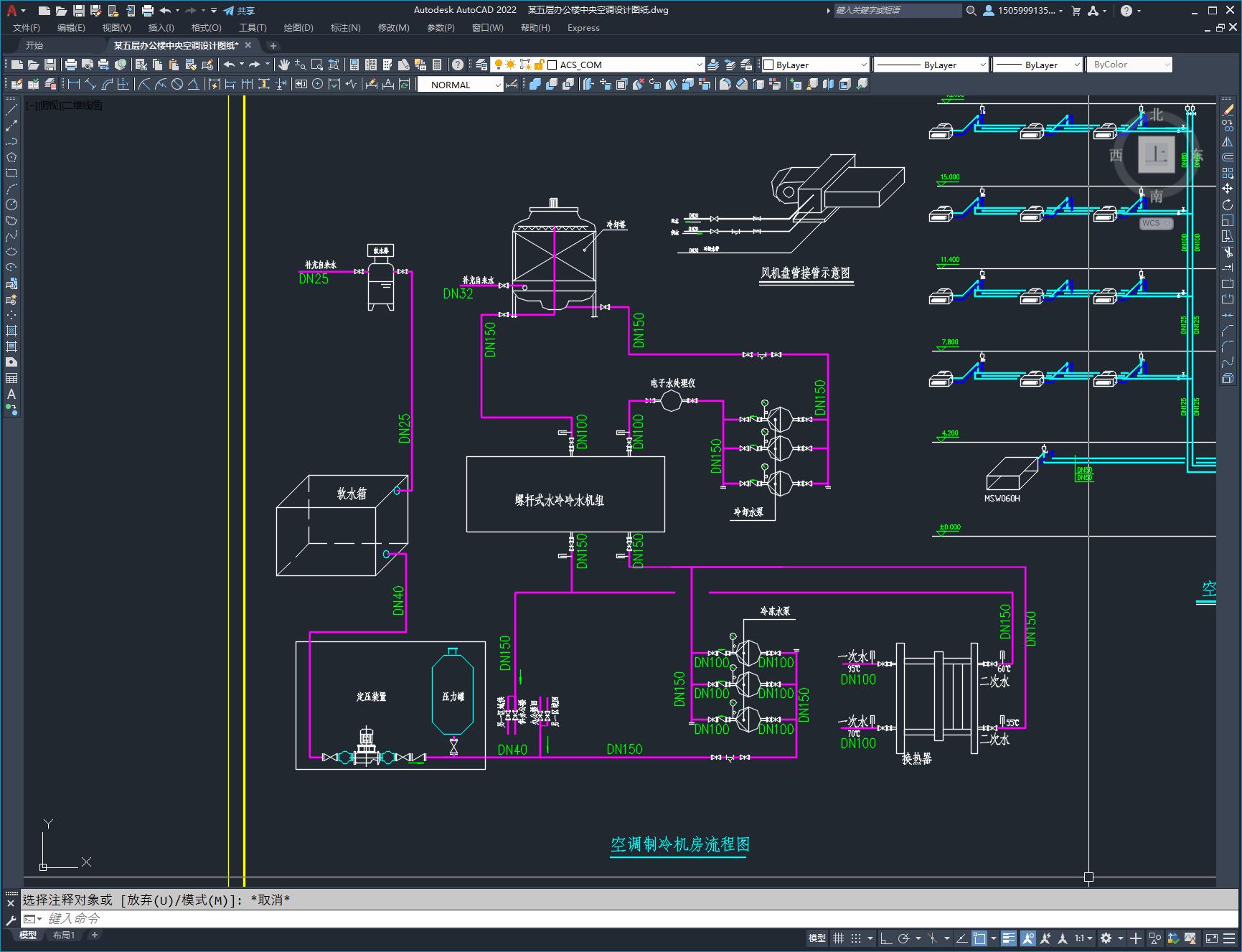

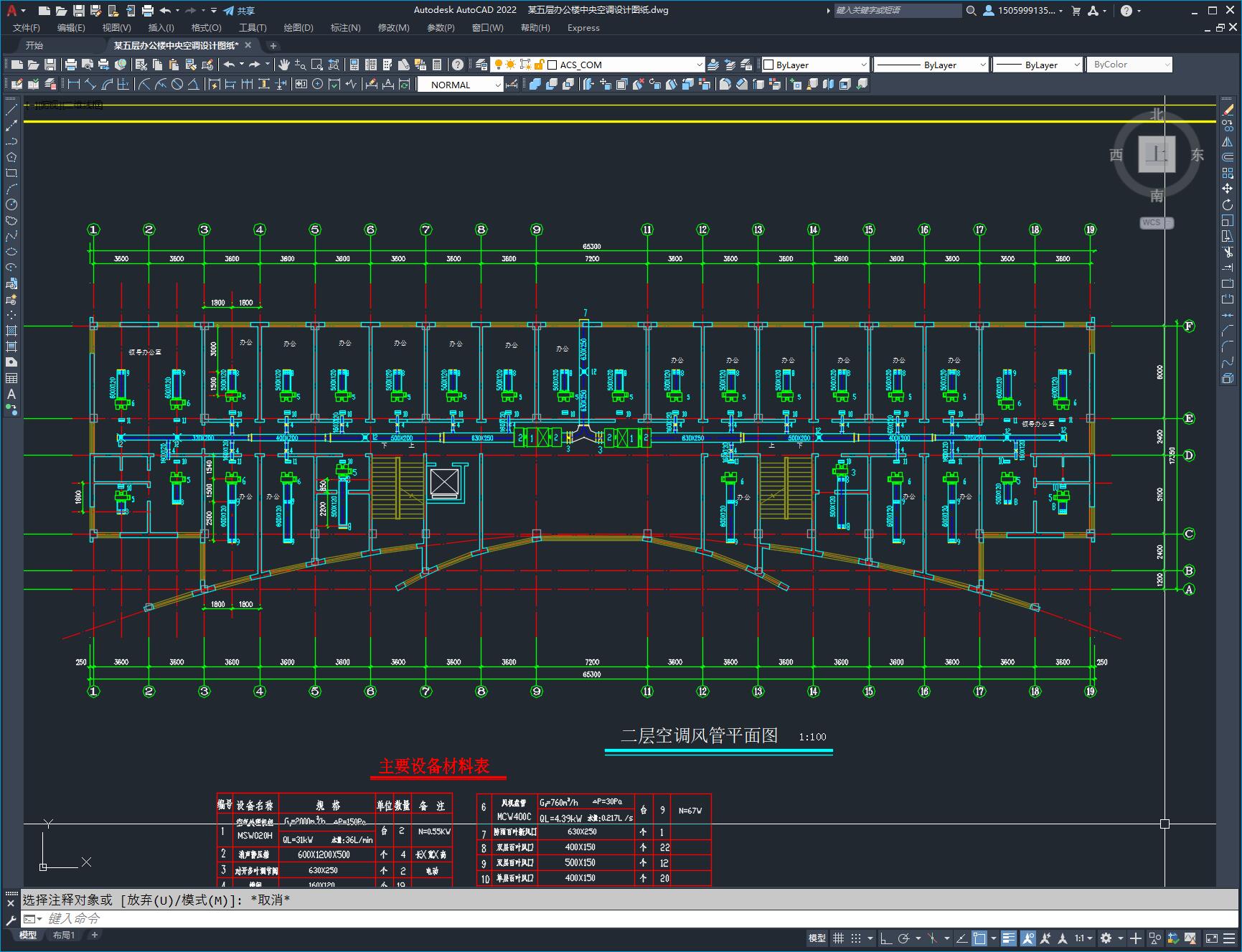

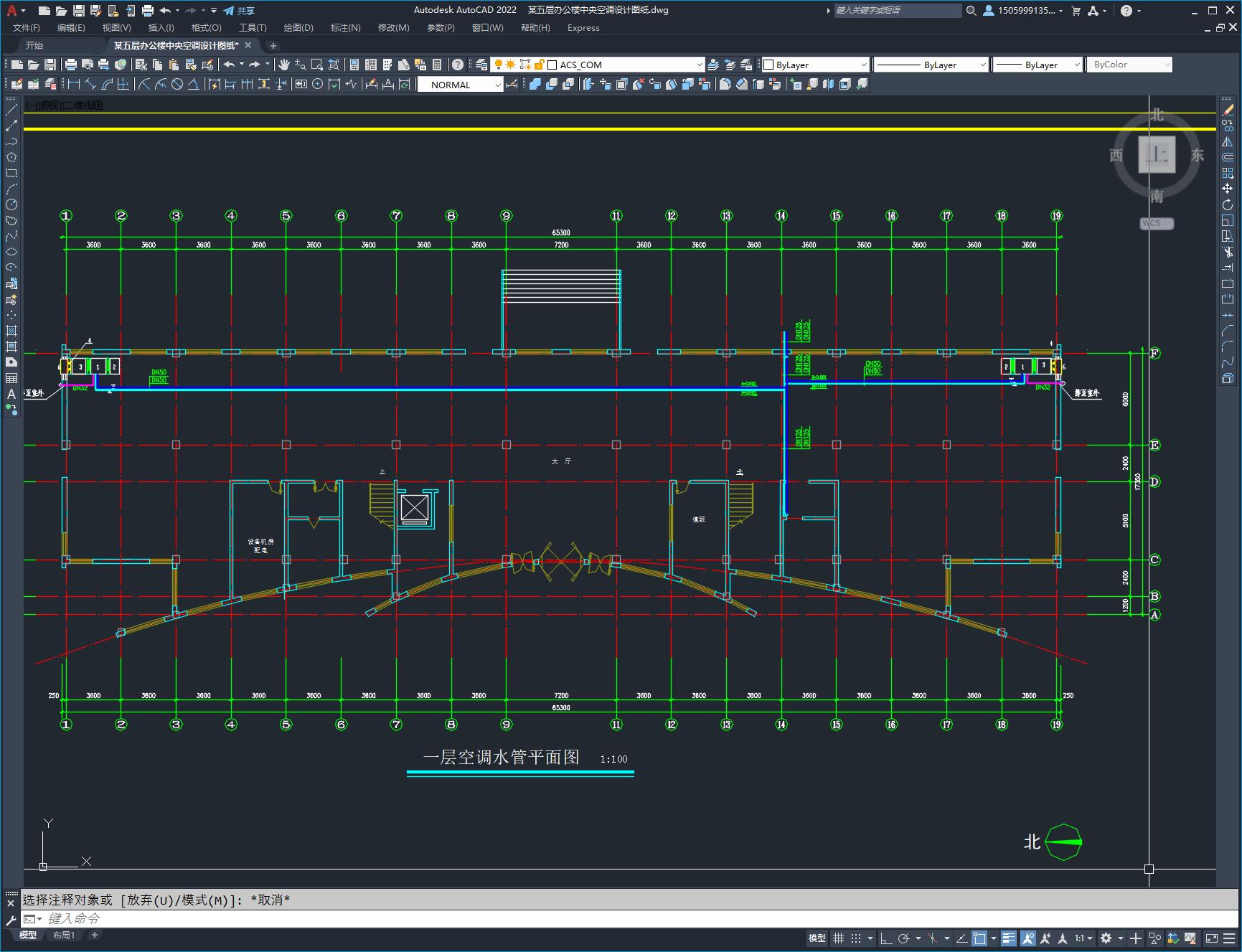

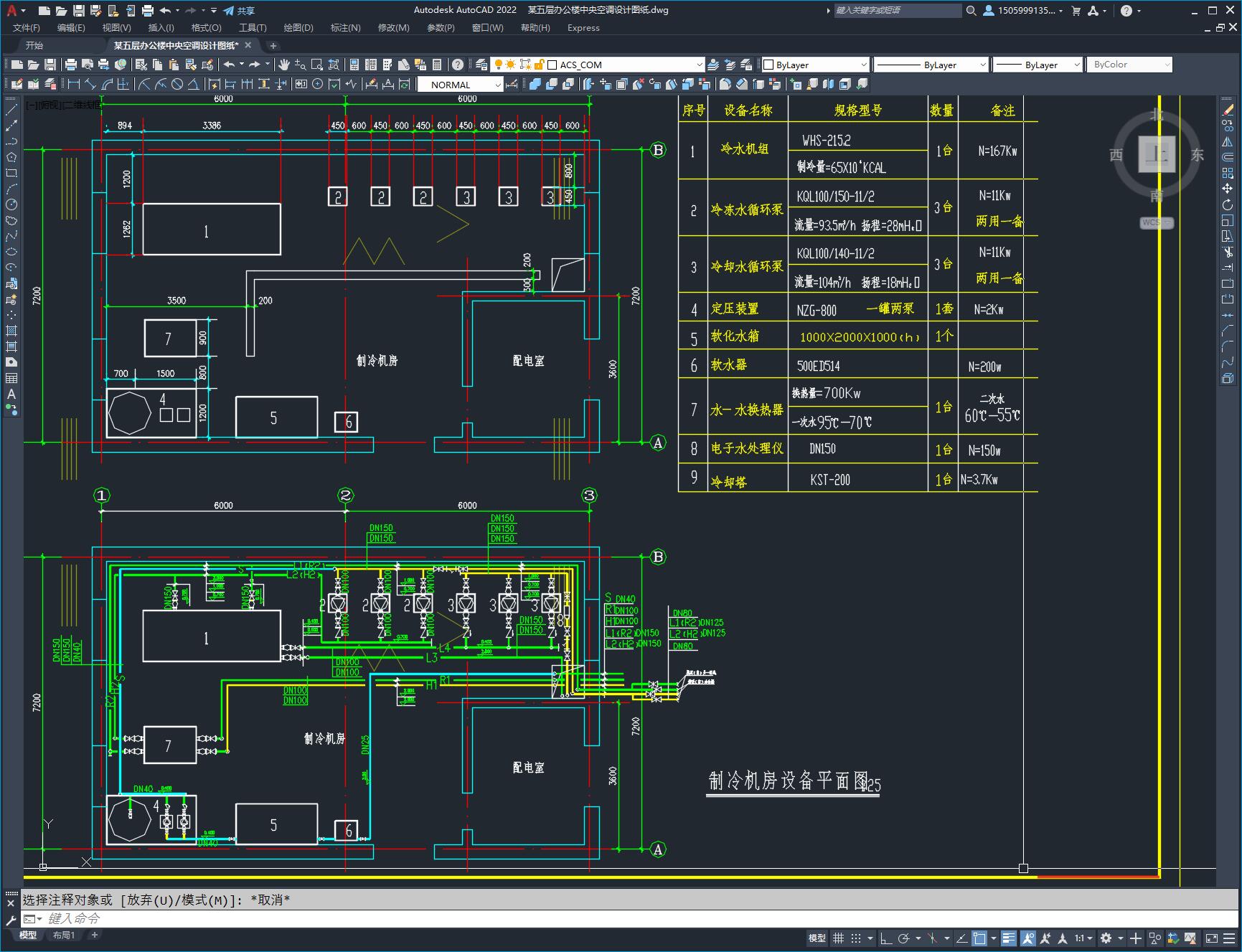

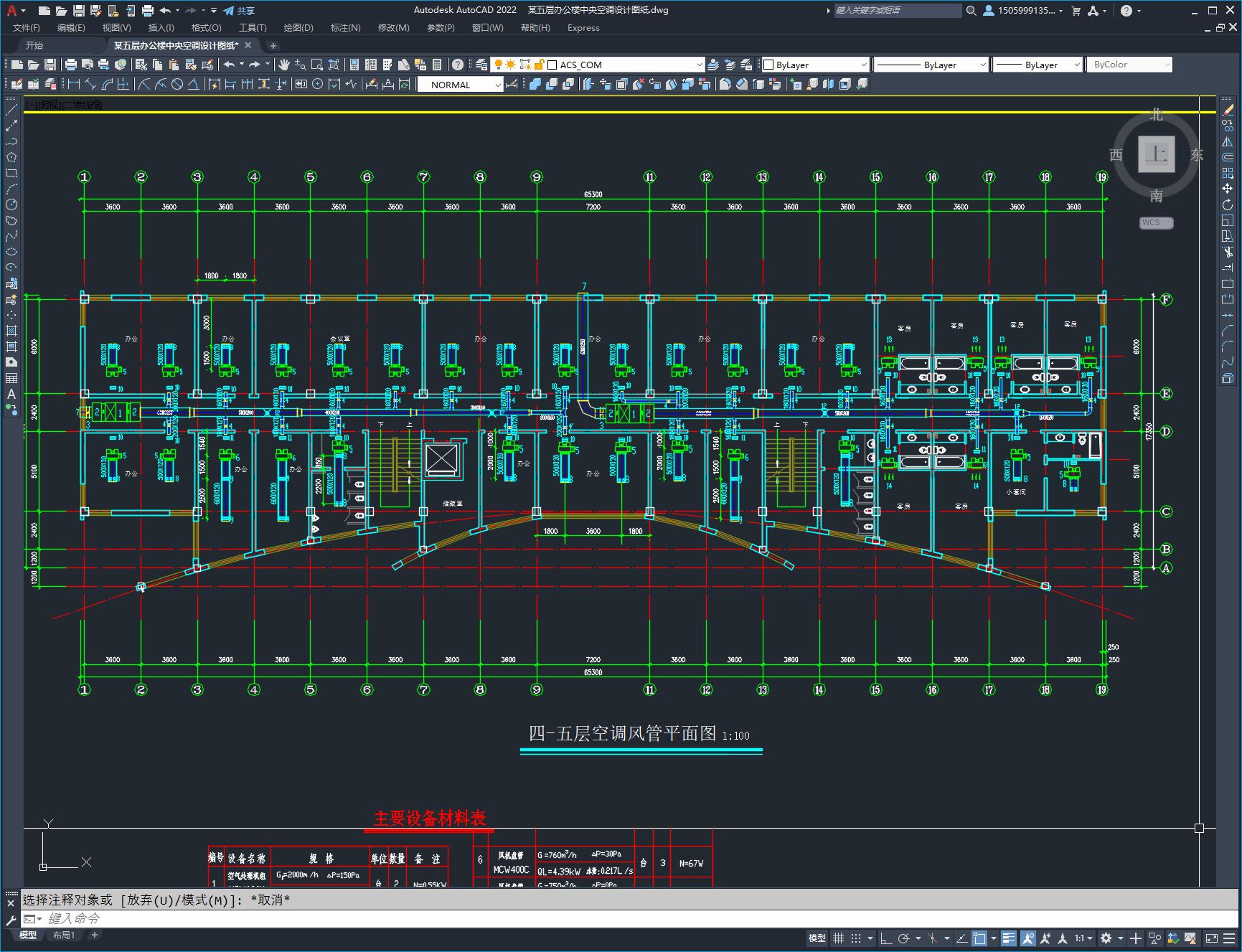

本建筑是****沥青科技有限公司办公楼,位于**市。建筑面积约为4900m,共五层.首层为大厅。二至五层为办公室.设计内容：一至五层中央空调设计；中央空调制冷机房设计。 一层大厅采用全空气式空调系统，二至五层办公区及客房部分采用风机盘管加新风空调系统。一至五层全部利用外窗自然排风. 空调制冷机房单独设置，空调制冷机组选用立式全封闭螺杆冷水机组WHS-215.2一台，制冷量为755KW，空调热源利用供热锅炉，机房内设水水板式换热器作空调热源。

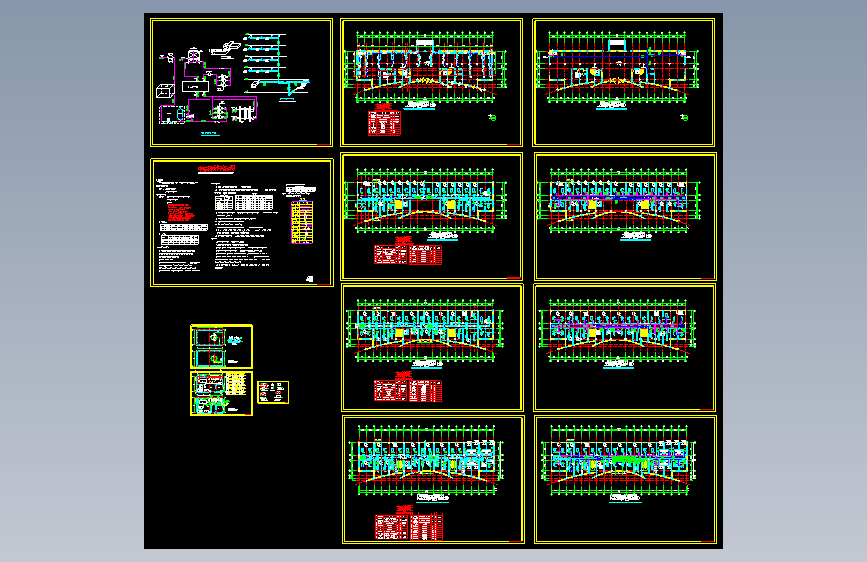

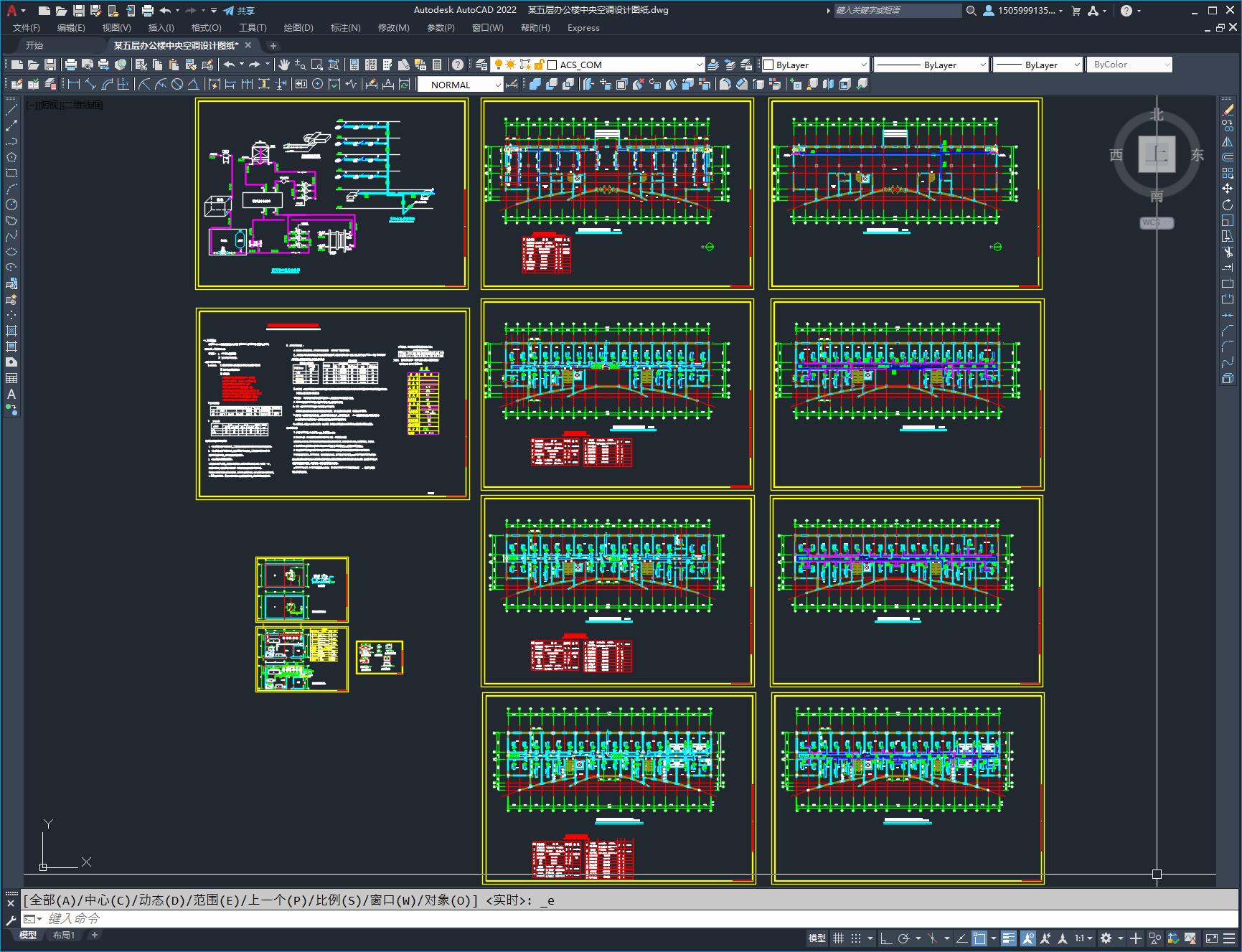

某五层办公楼中央空调设计图纸
图纸描述
本建筑是****沥青科技有限公司办公楼,位于**市。建筑面积约为4900m,共五层.首层为大厅。二至五层为办公室.设计内容：一至五层中央空调设计；中央空调制冷机房设计。 一层大厅采用全空气式空调系统，二至五层办公区及客房部分采用风机盘管加新风空调系统。一至五层全部利用外窗自然排风. 空调制冷机房单独设置，空调制冷机组选用立式全封闭螺杆冷水机组WHS-215.2一台，制冷量为755KW，空调热源利用供热锅炉，机房内设水水板式换热器作空调热源。
下载需要100金币
立即下载 收藏
图纸信息
作者
WX_202869
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  某五层办公楼中央空调设计图纸.dwg | 1.55M |
