双端裁板锯主要由床身、工作台、固定燕尾、移动燕尾组成。可用于木工板、塑料板、刨花板等材料的定尺切割。工作台的移动，靠人工推动；燕尾的移动，由手轮驱动，既可以调节办的锯切尺寸，也可以调节锯切的深度。该设备结构简单，故障率低，实用性强。

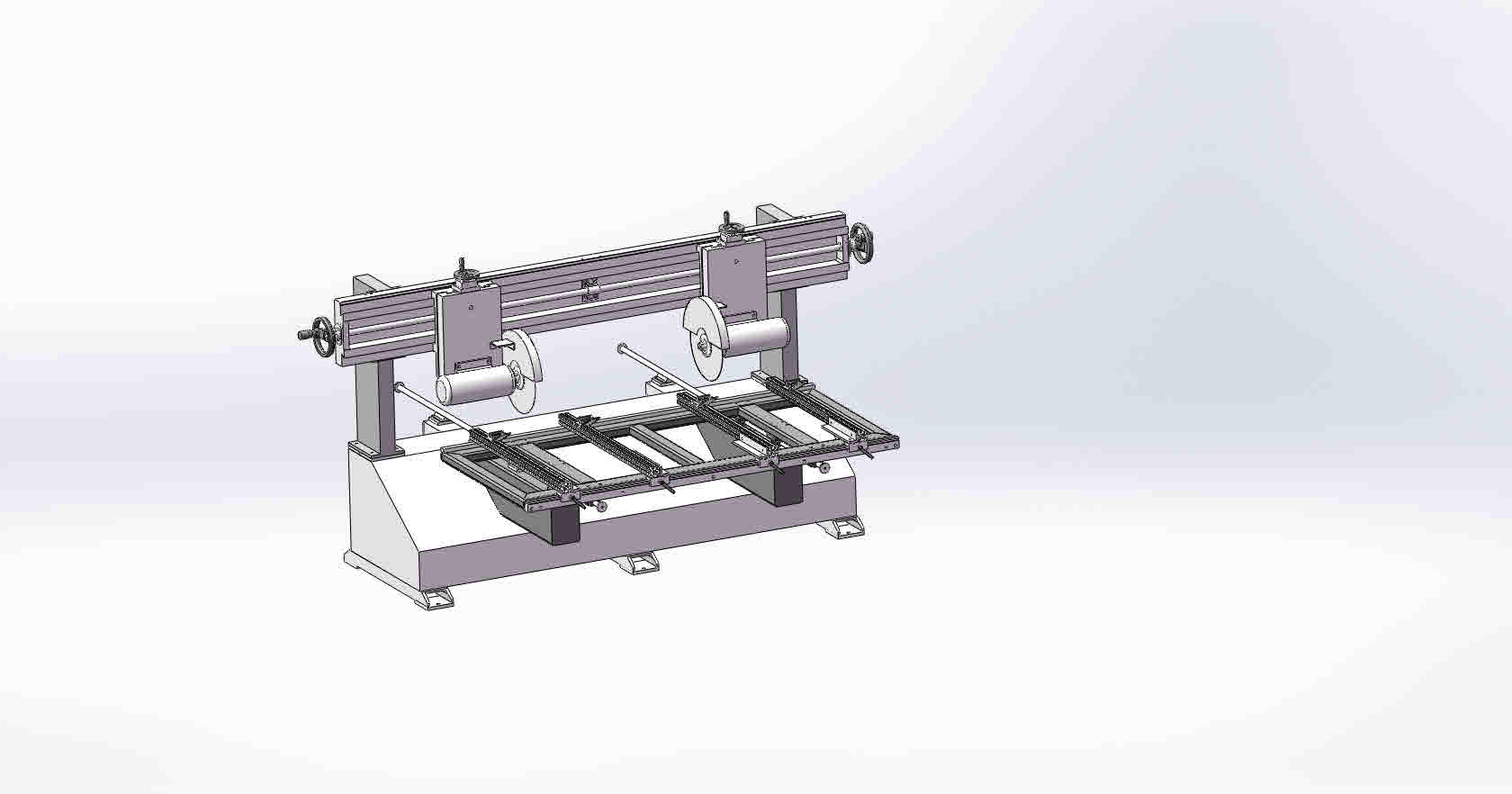

BJC1220双端裁板锯三维模型图
首页>图纸库>机械设备>非标设备2024-08-19报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0
0
64

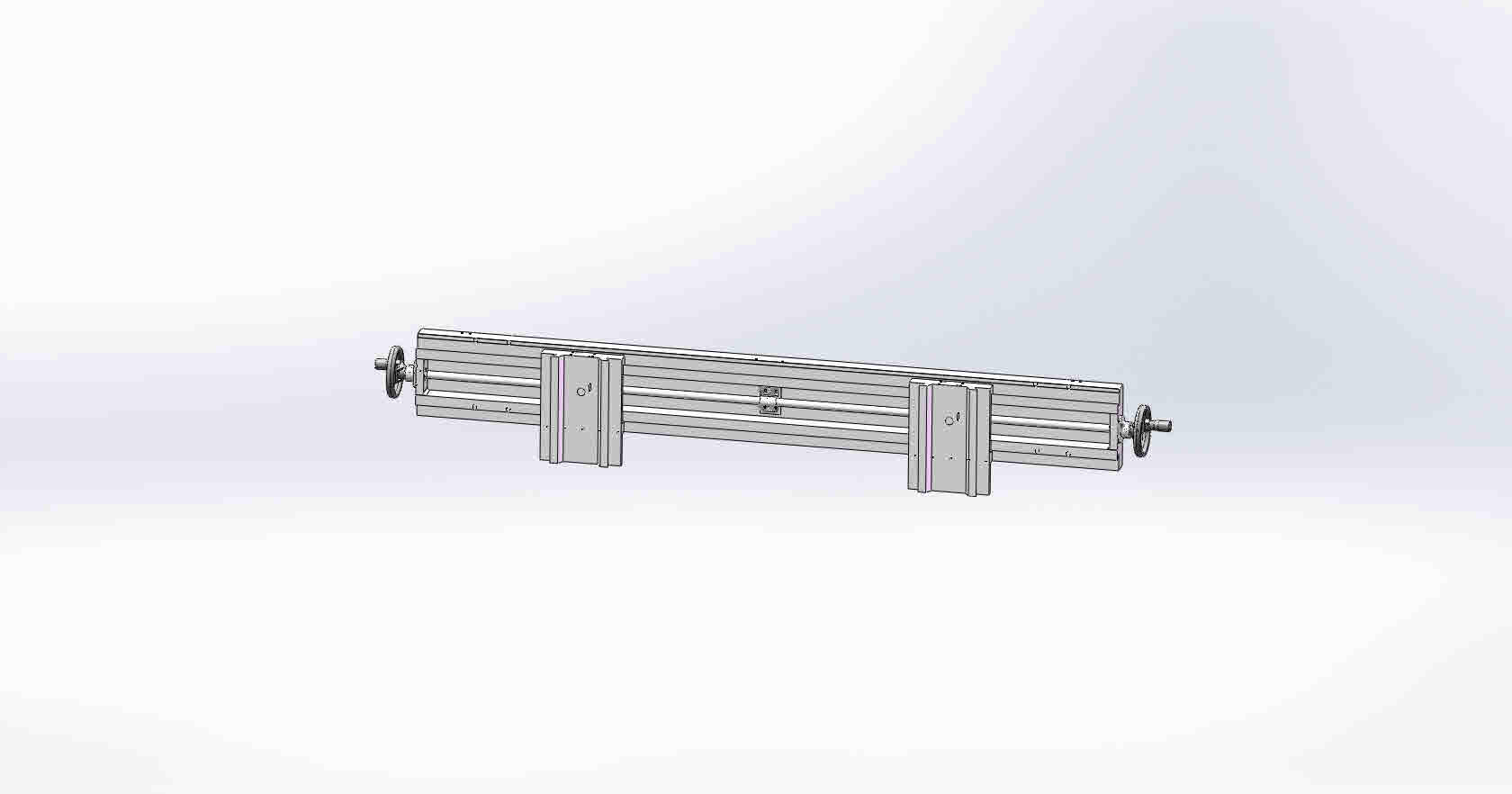

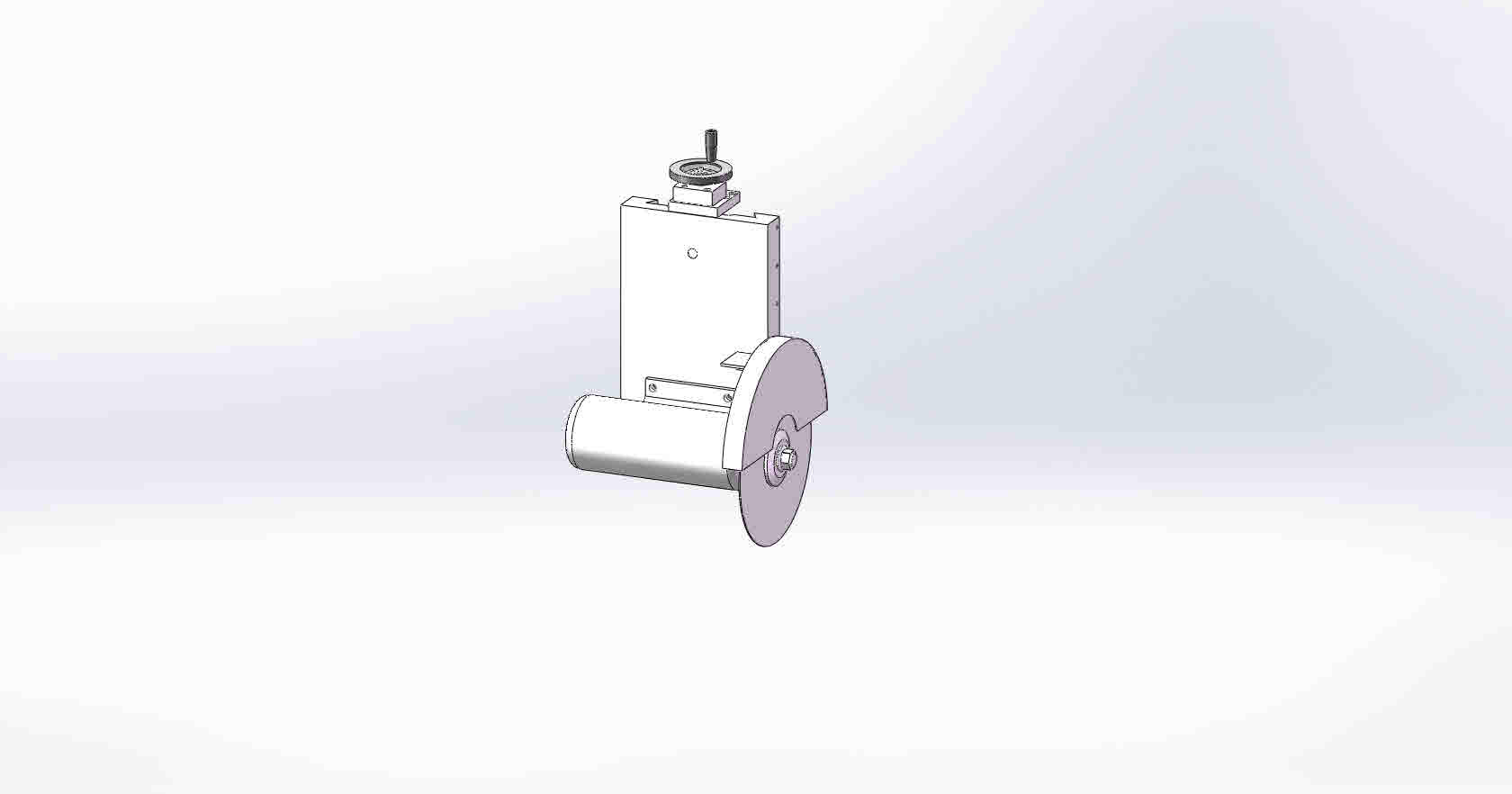

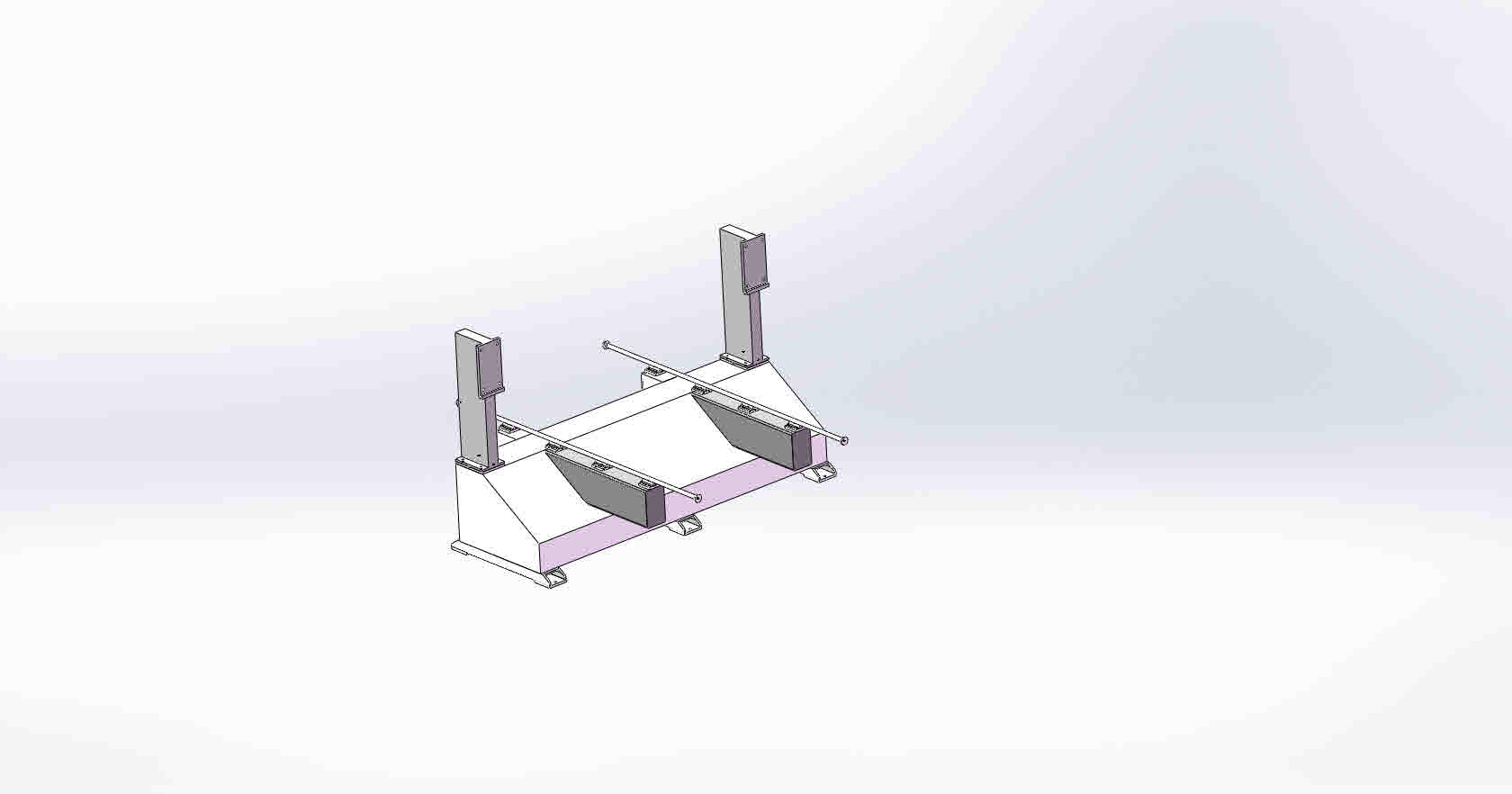

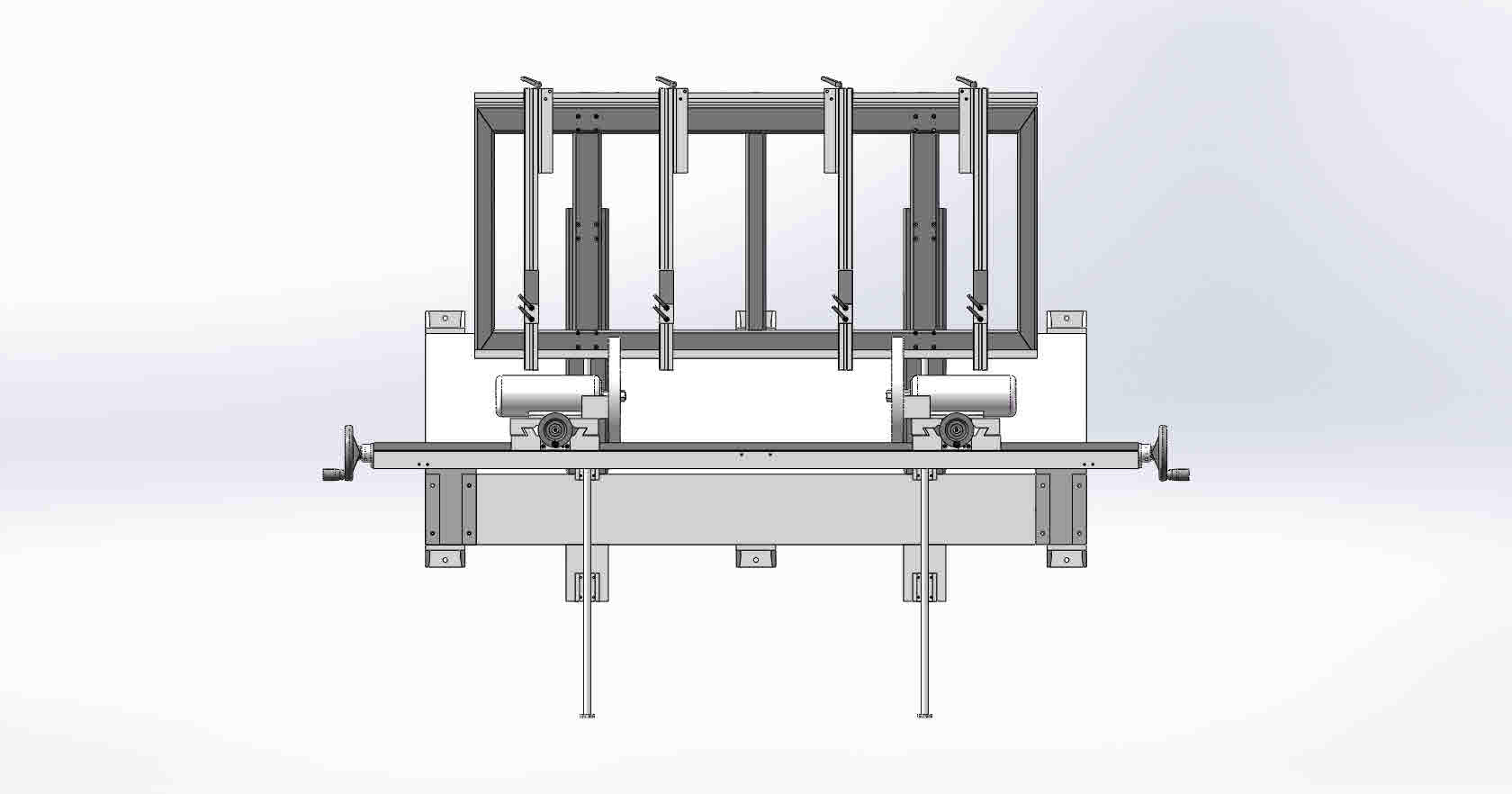

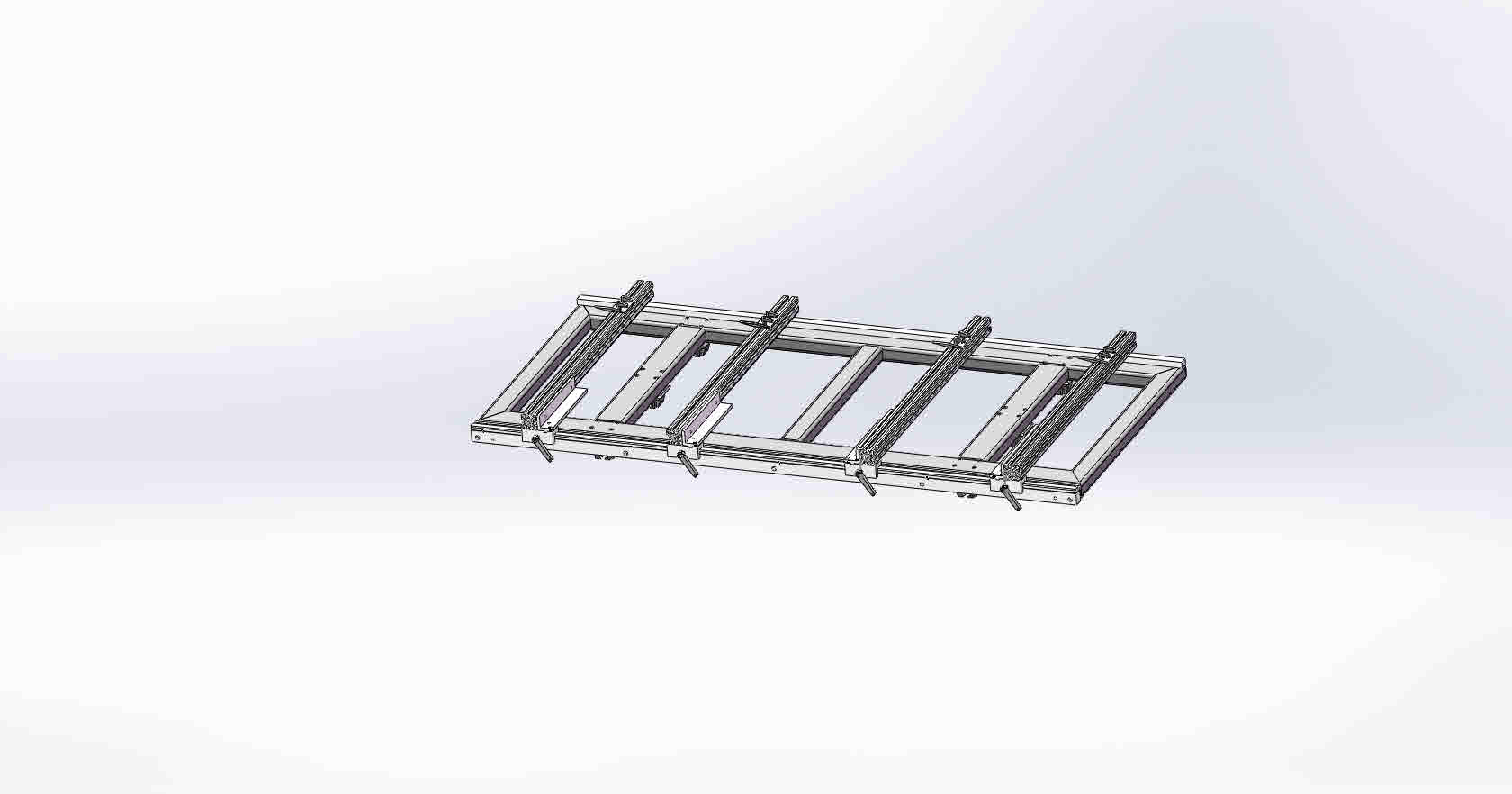

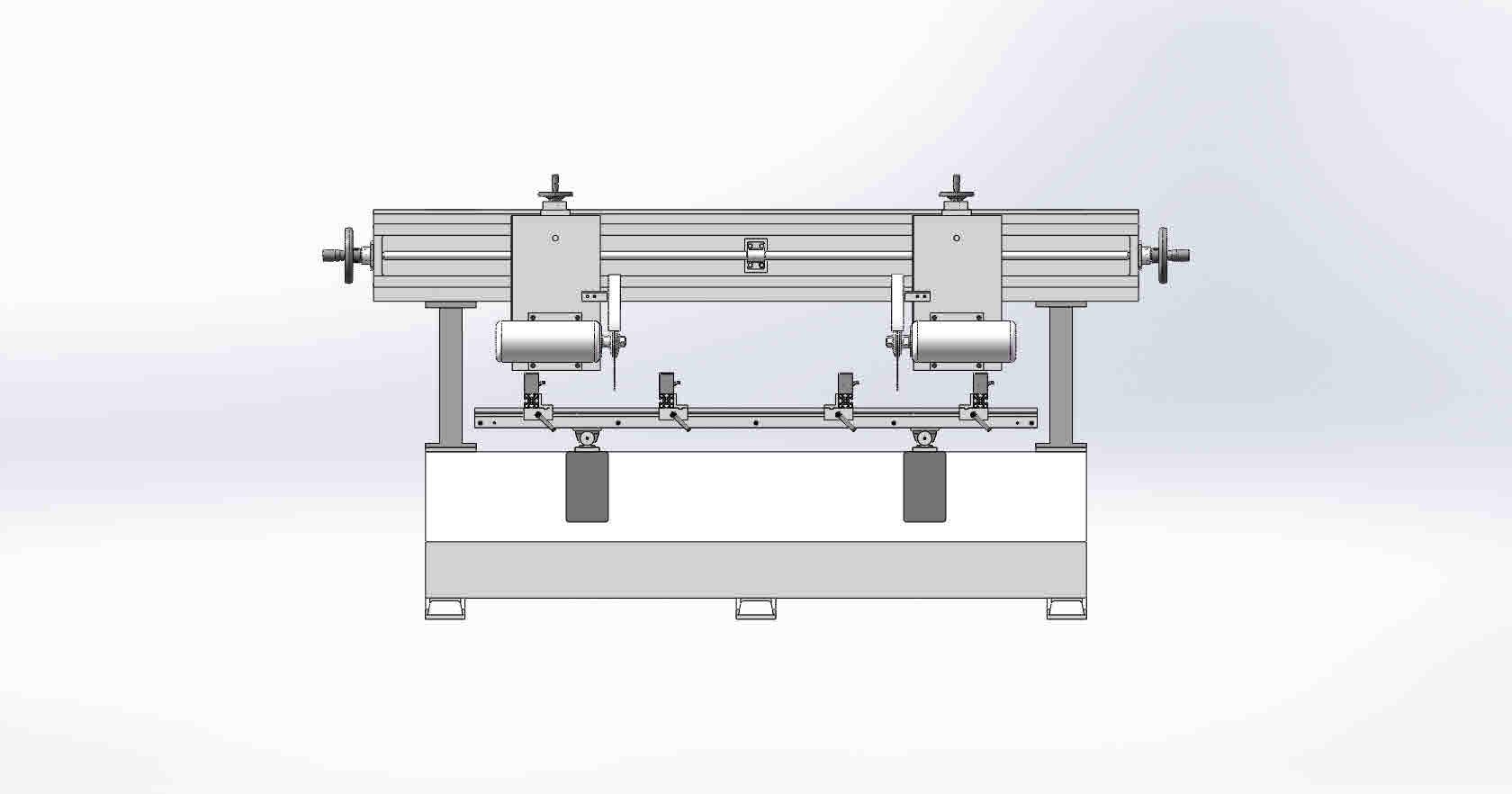

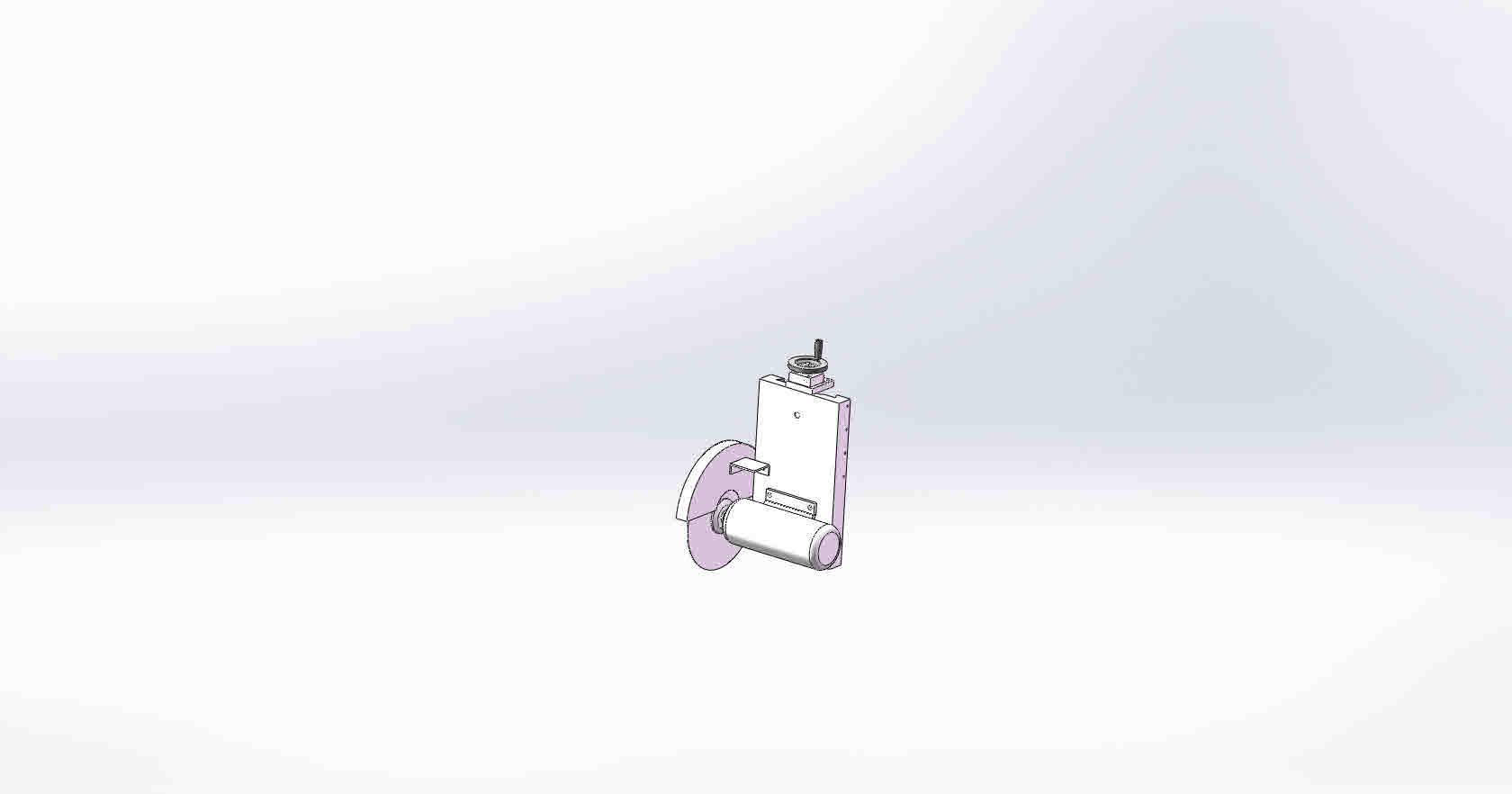

图纸预览图
