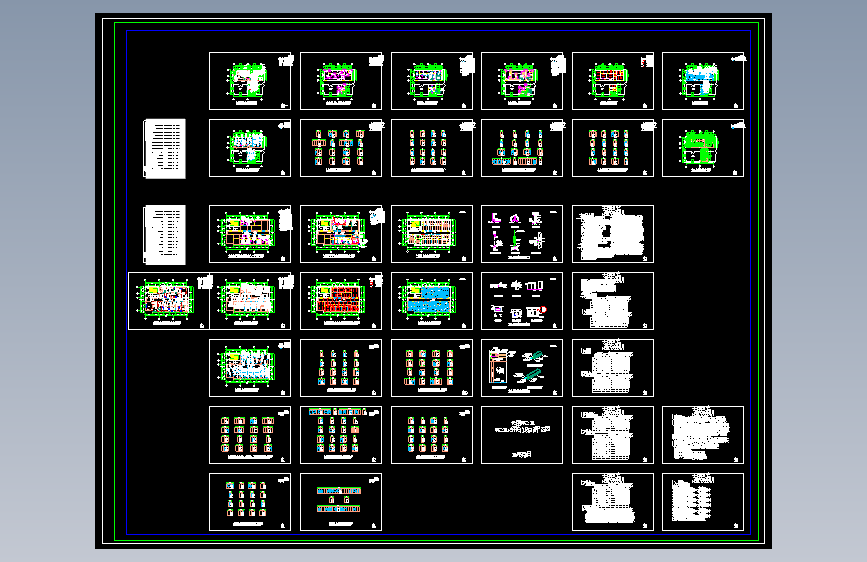

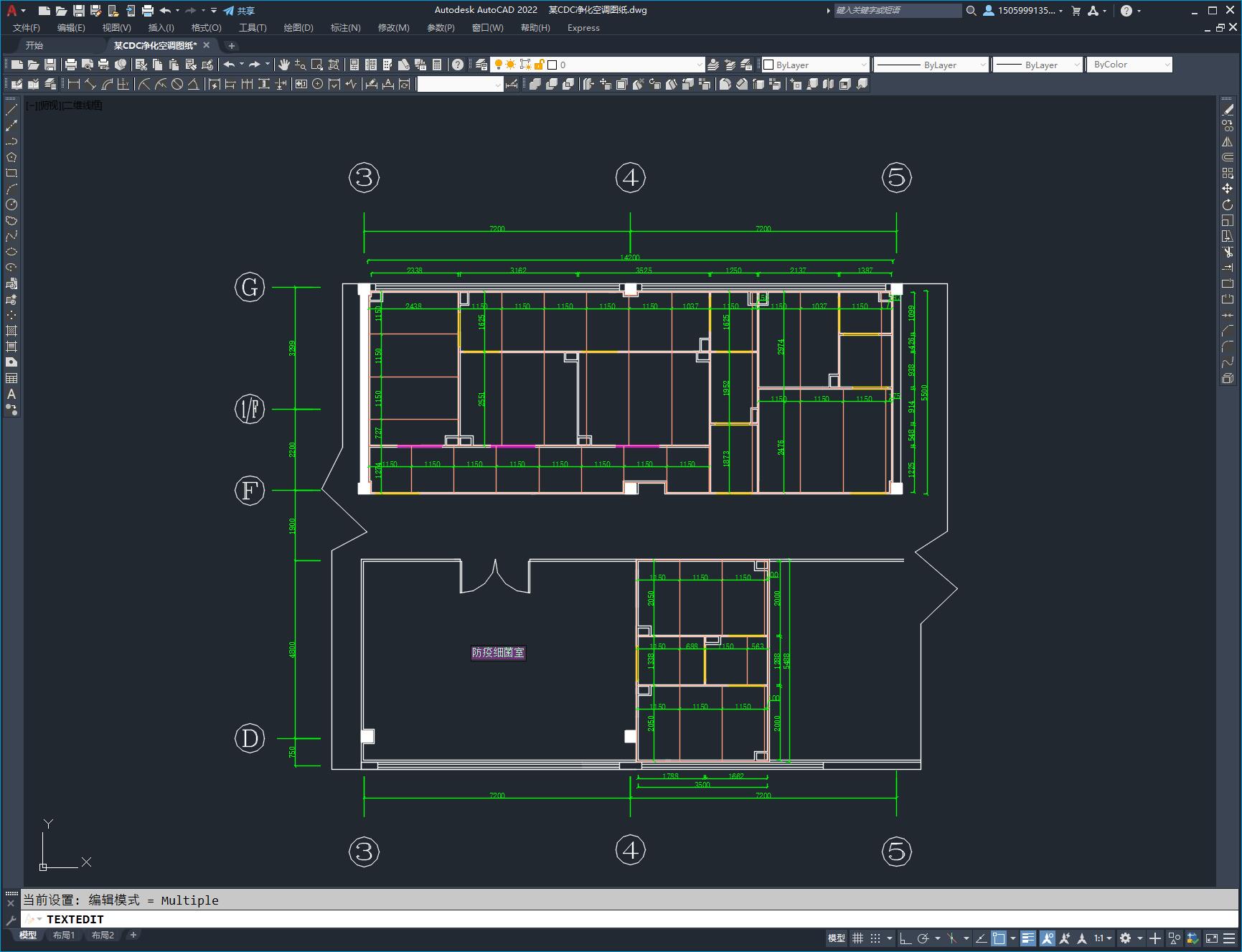

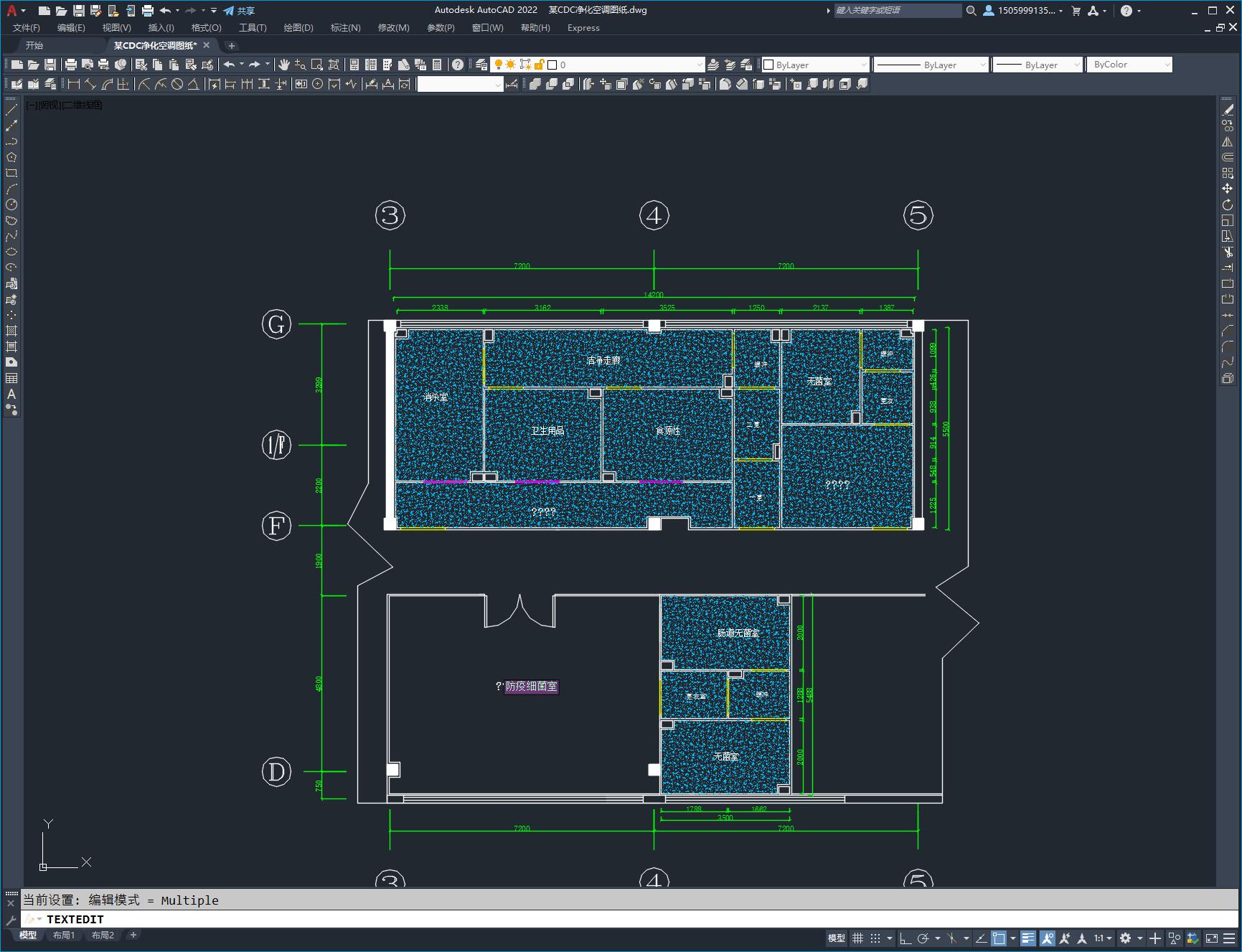

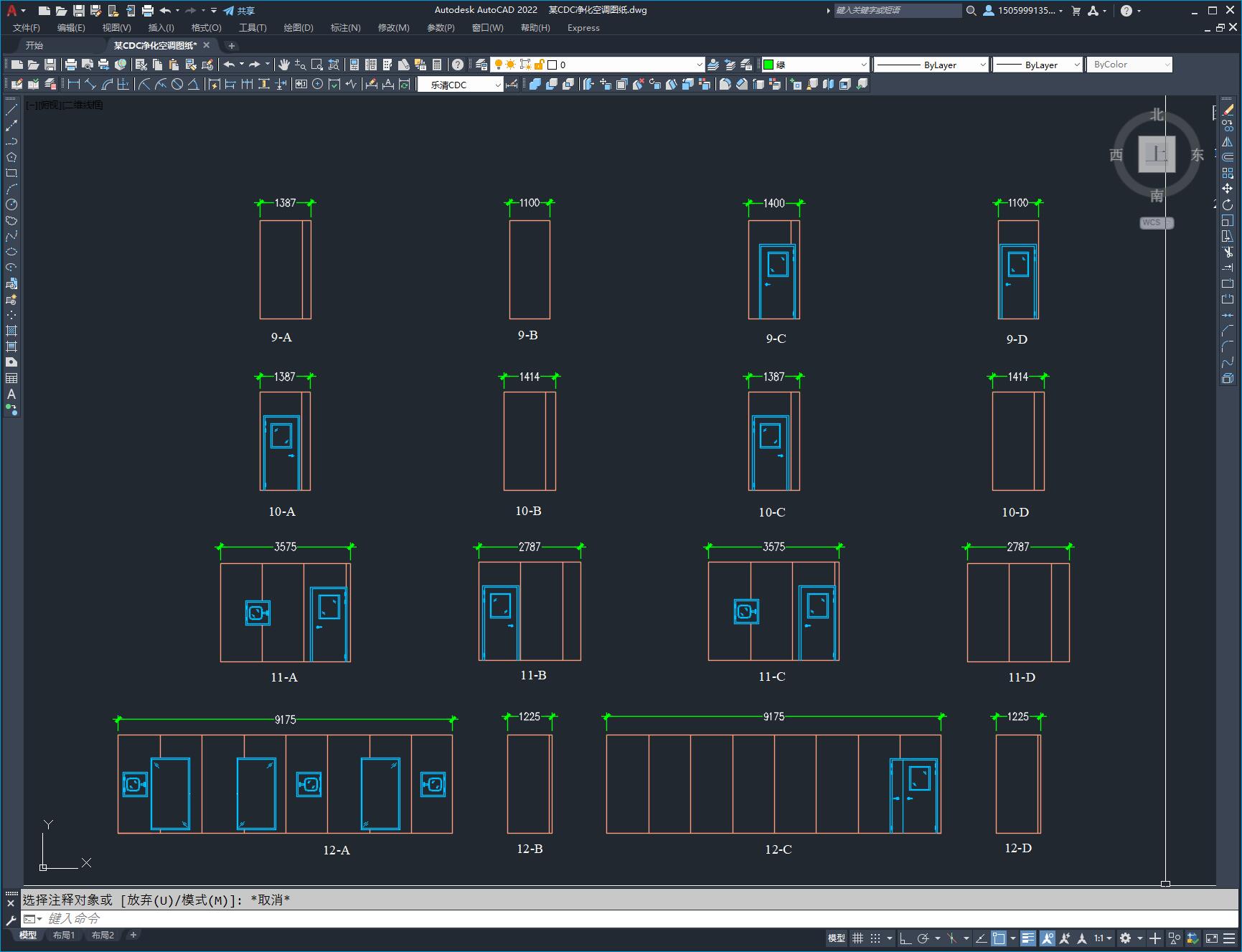

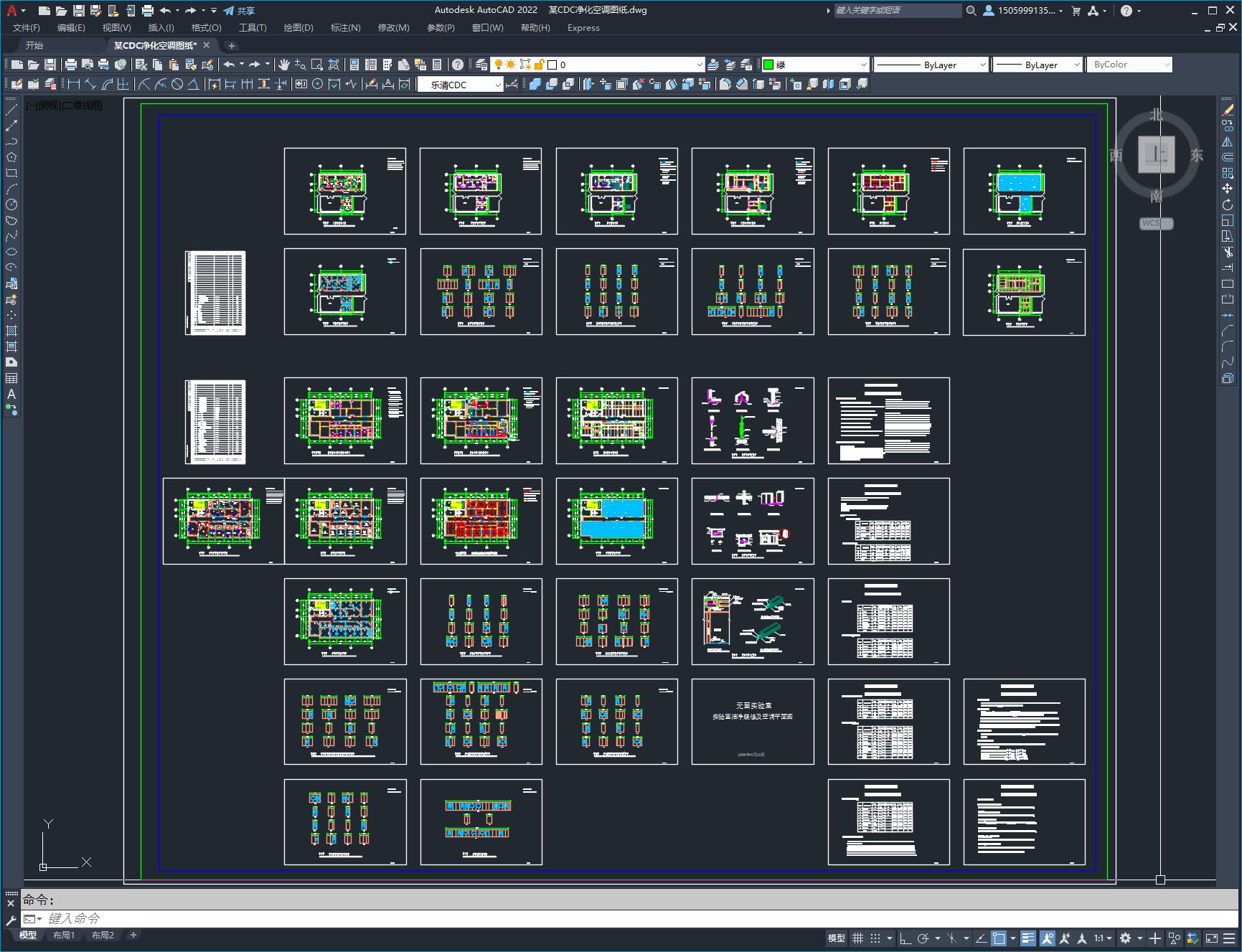

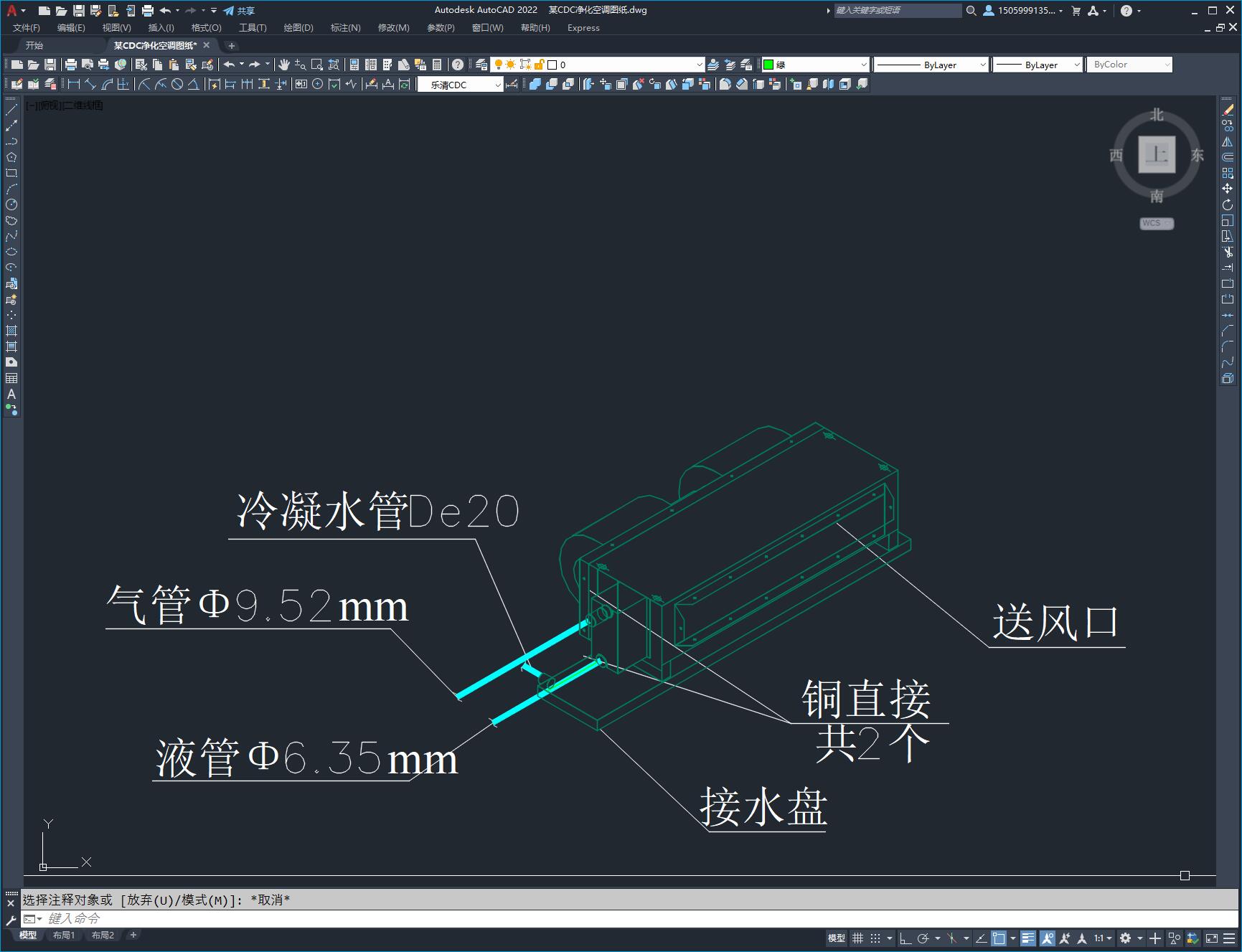

某CDC净化空调图纸
图纸描述
出于对洁净区域更加合理区分、系统控制方便、节能等方面的考虑,本洁净区域共配五套 一次回风式空调系统. 新风经过初效滤网进入空调加压风机箱,在加压箱内与房间的回风混合.混合后的混合空气 经过表冷器处理后经风机加压,再经中效过滤器过滤,通过洁净空调系统的洁净风管送到高效过 滤器的静压箱中,使空气的动能转变为静压,最后经高效过滤器过滤后送入房间.进入房间的洁净 空气与房间内的空气混合,稀释房间内空气的含尘量,使房间空气的含尘量下降.含尘量高的空气 再经回风口进入加压风机箱和新风混合.如此周而复始的循环,使房间的含尘浓度在控制范围之内.
下载需要70金币
立即下载 收藏
图纸信息
作者
WX_202974
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  某CDC净化空调图纸.dwg | 1.49M |
