本设计是根据GMP及生产工艺要求进行的，净化空调系统采用定新风、定风量集中式空调系统，洁净级别为三十万级，洁净空调房间气流组织均采用顶送风下侧回风或排风的气流组织形式，空气经过初、中、高效三级过滤器送入房间，房间换气次数为15次/小时。洁净生产区相对一般生产区保持>10Pa的正压。空调室内温湿度参：洁净区:夏季：室内温度：24±2℃，相对湿度：55±10%,冬季：室内温度；20±2℃，相对湿度：55±10%。 本车间空调系统最大小时用冷量：327KW，最大小时用热量：256KW。冷冻水供回水温度为：7/12℃，空调系统用冷由该车间风冷机组供应，空调系统用蒸汽由室外蒸汽管网提供。

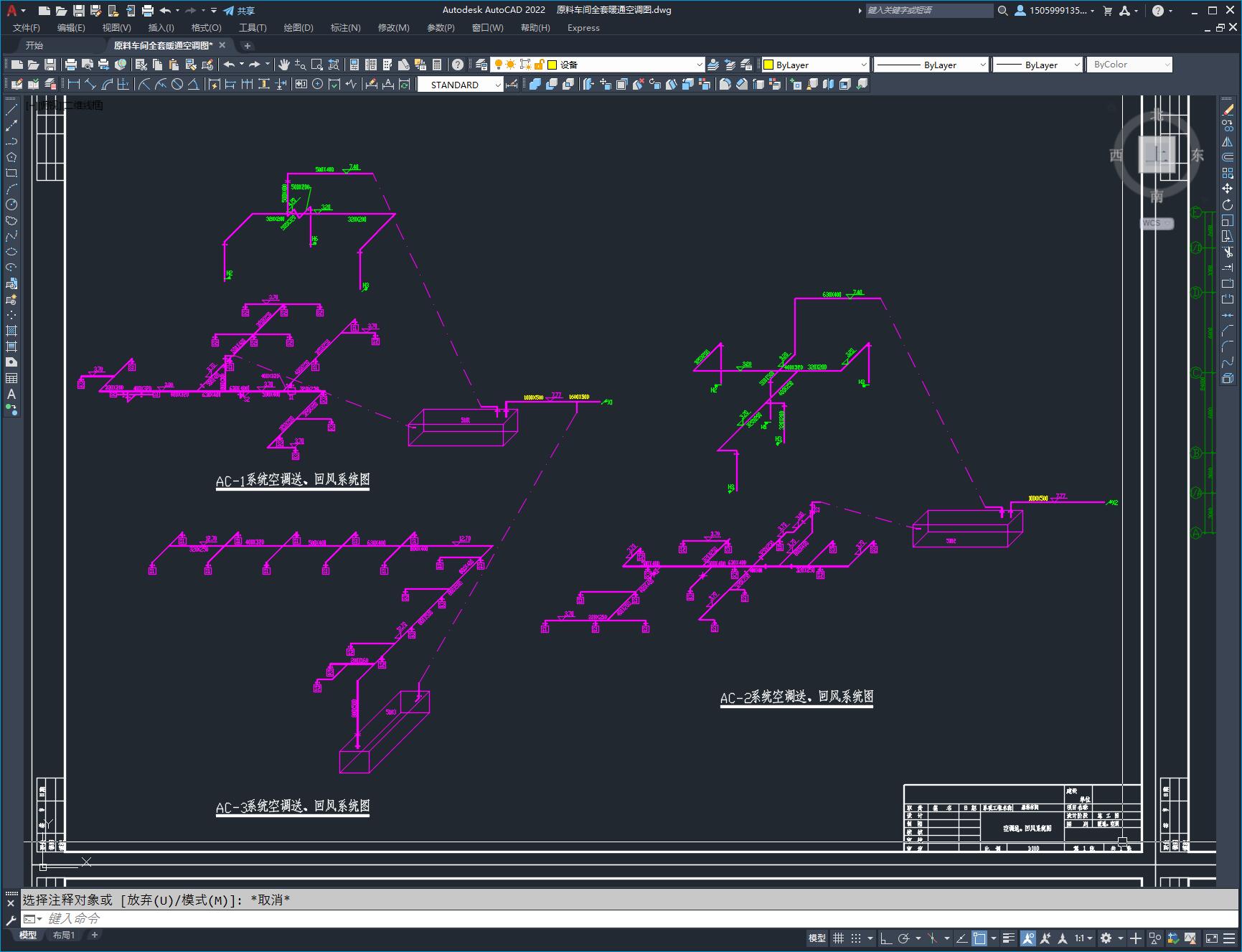

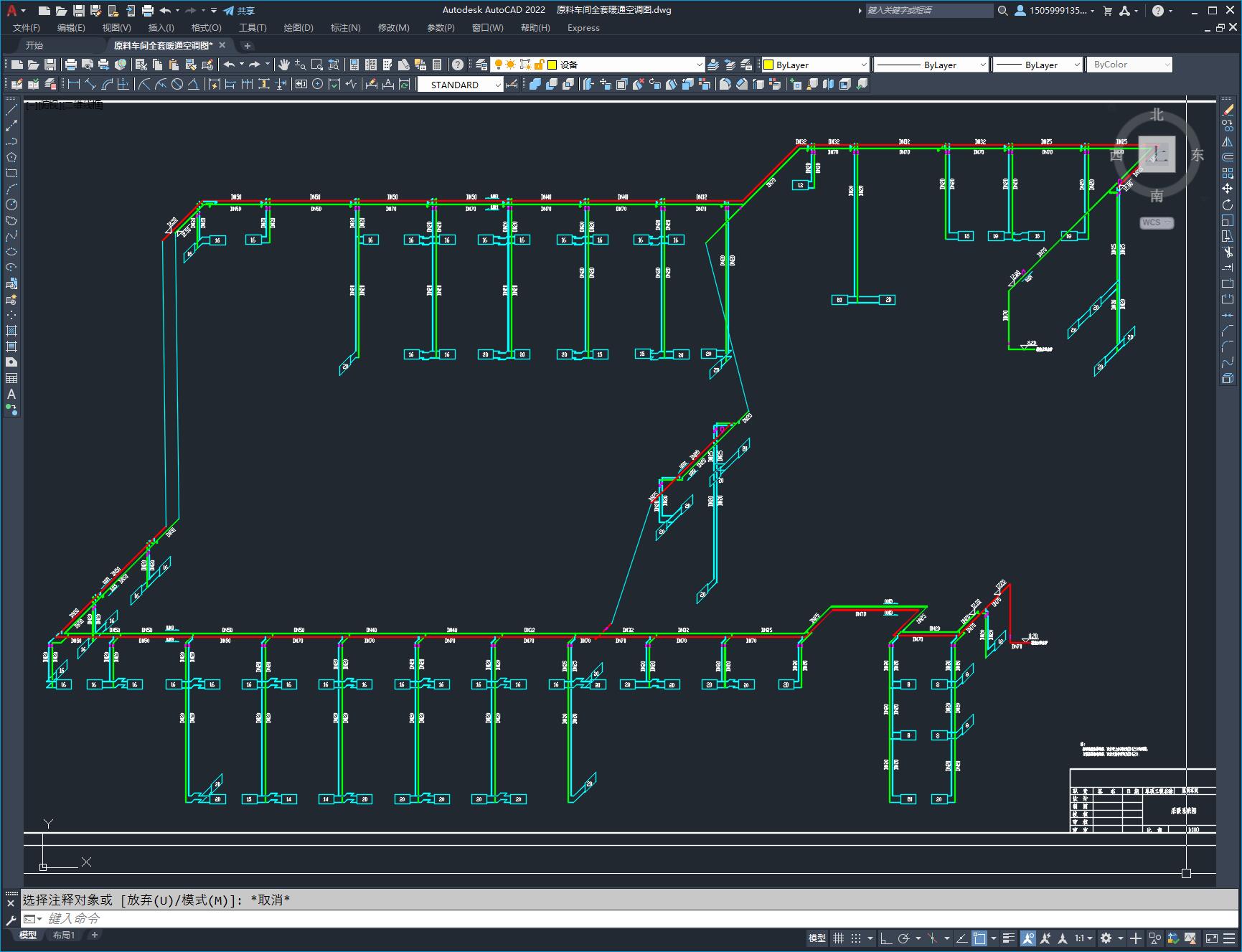

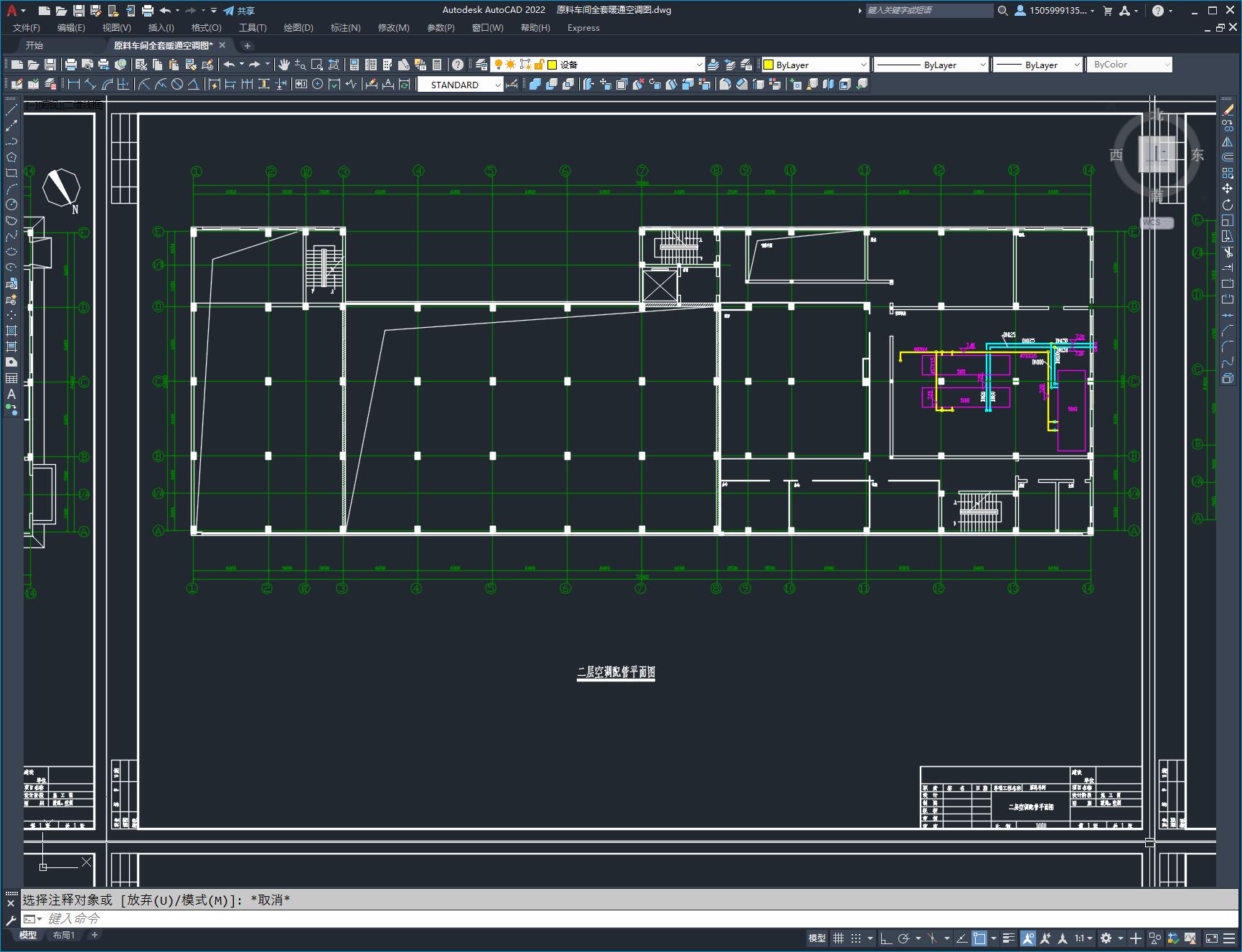

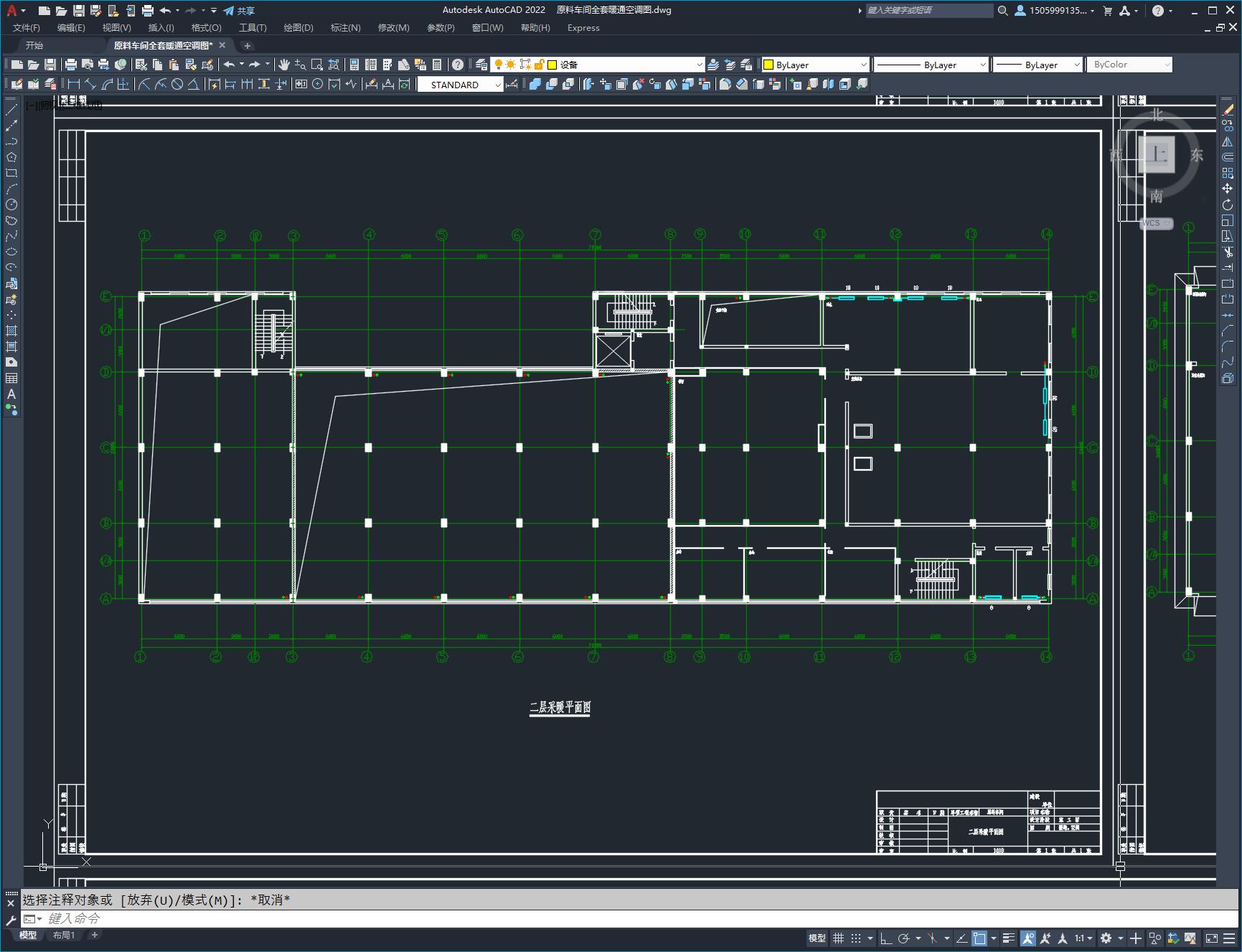

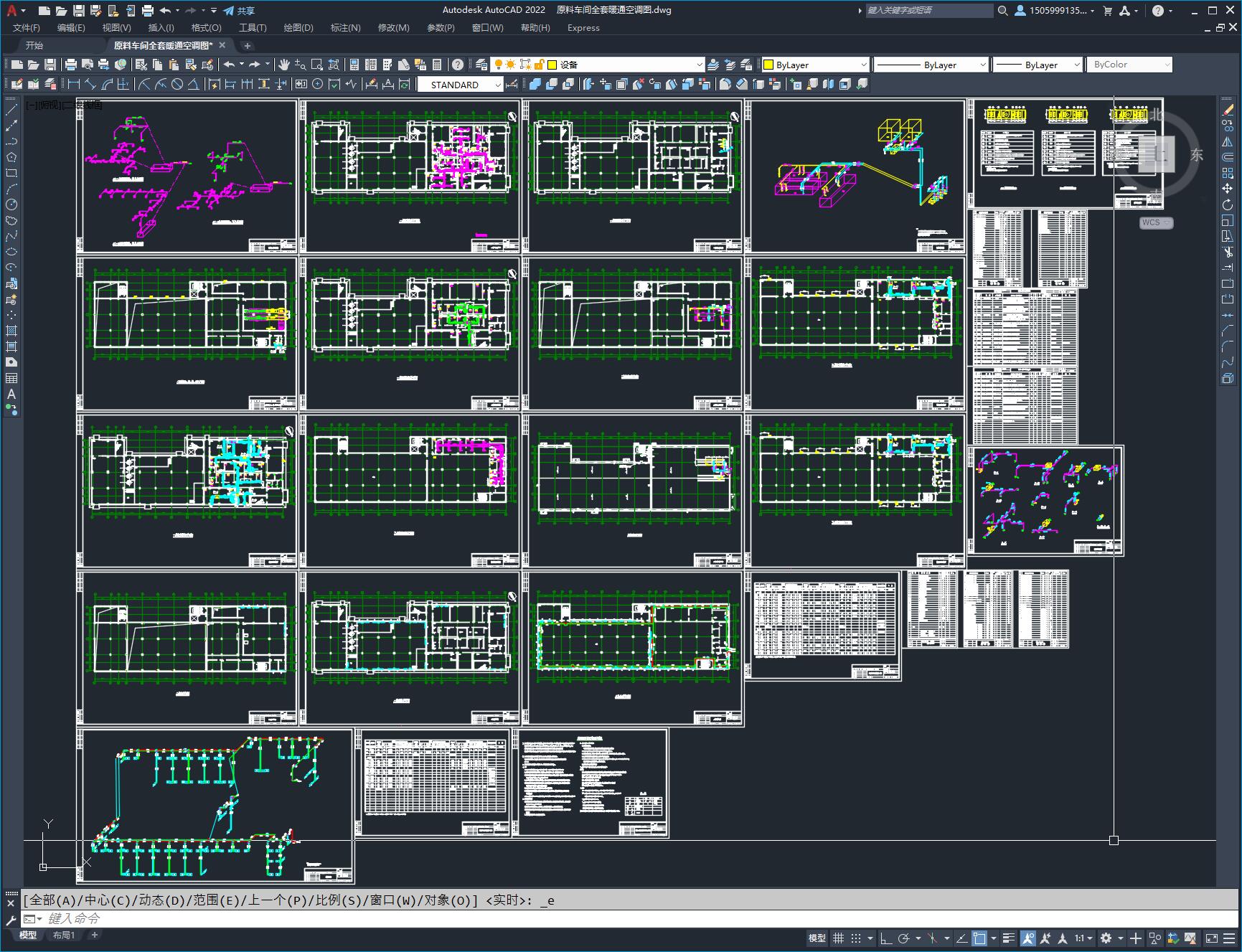

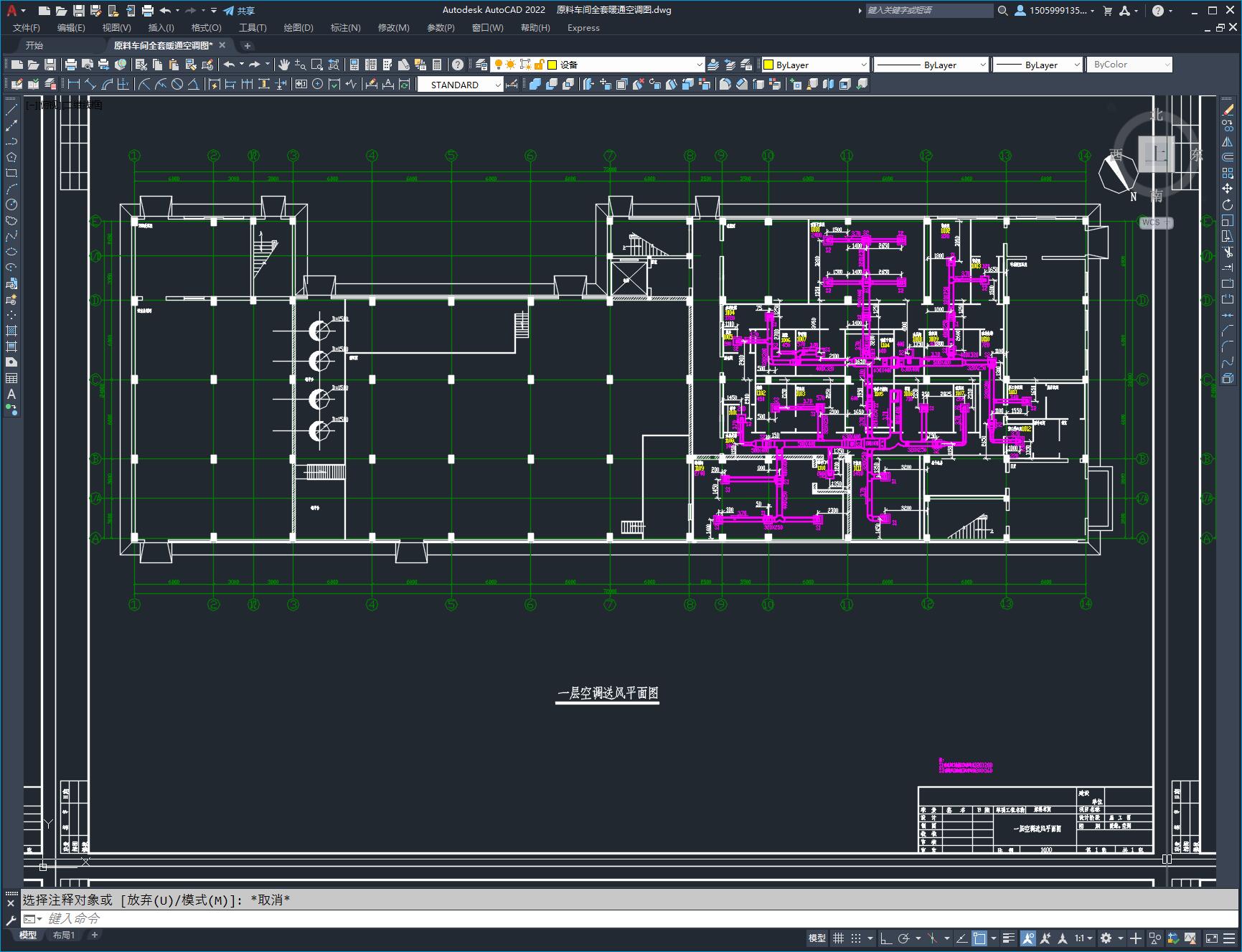

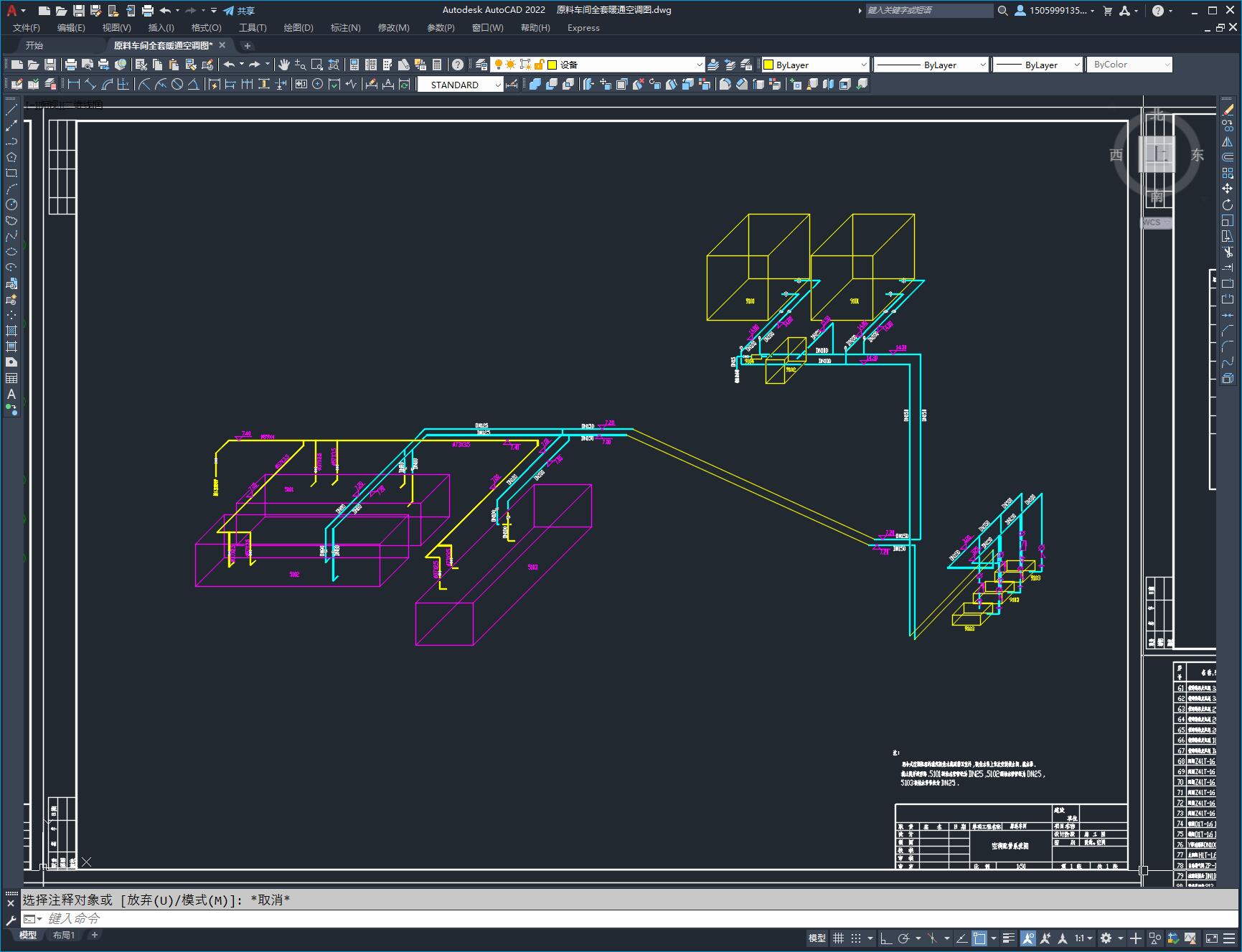

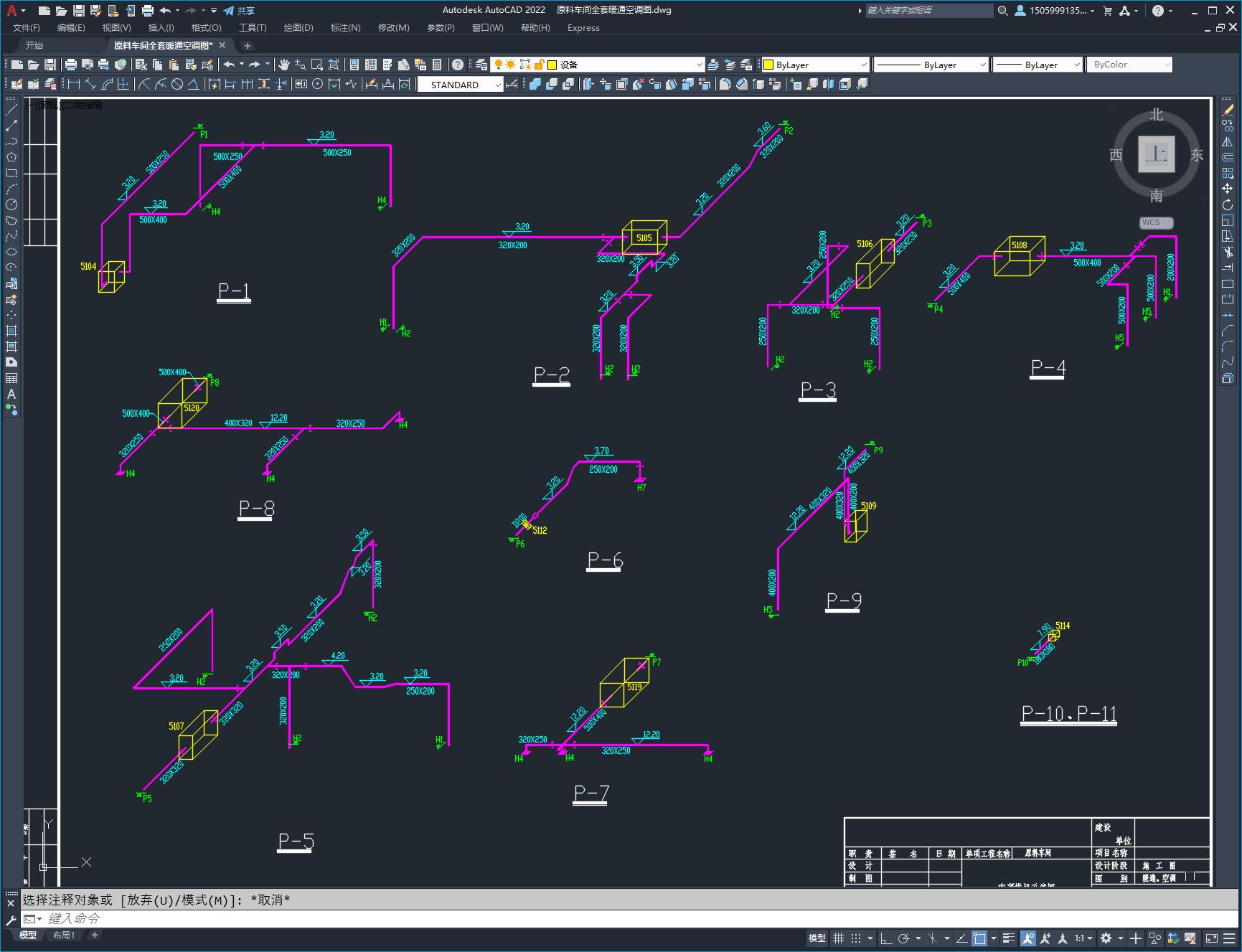

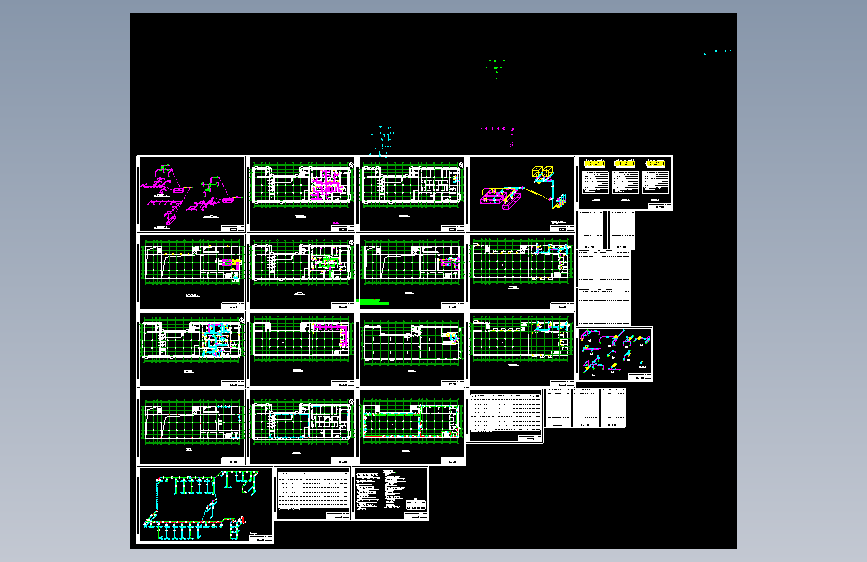

原料车间全套暖通空调图
图纸描述
本设计是根据GMP及生产工艺要求进行的，净化空调系统采用定新风、定风量集中式空调系统，洁净级别为三十万级，洁净空调房间气流组织均采用顶送风下侧回风或排风的气流组织形式，空气经过初、中、高效三级过滤器送入房间，房间换气次数为15次/小时。洁净生产区相对一般生产区保持>10Pa的正压。空调室内温湿度参：洁净区:夏季：室内温度：24±2℃，相对湿度：55±10%,冬季：室内温度；20±2℃，相对湿度：55±10%。 本车间空调系统最大小时用冷量：327KW，最大小时用热量：256KW。冷冻水供回水温度为：7/12℃，空调系统用冷由该车间风冷机组供应，空调系统用蒸汽由室外蒸汽管网提供。
下载需要100金币
立即下载 收藏
图纸信息
作者
SparklingSailor
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  原料车间全套暖通空调图.dwg | 1.46M |
