本次设计锅炉房容量为1台DZL2.8-0.7/95/70-AⅡ型热水锅炉，锅炉供热量2.8MW，额定压力0.7MPa。锅炉供水温度95℃，回水温度70℃。水处理设备选用ZR-6L型自动软水器，其出水量为5～7m3/h，软水箱容量为5m3。热水系统定压方式为补水泵定压，当系统压力低于某一值时泵启动，当系统压力高于某一值时泵停止运行；定压点压力待系统调试时定。循环水泵，补水泵的基础均按减震基础设计。

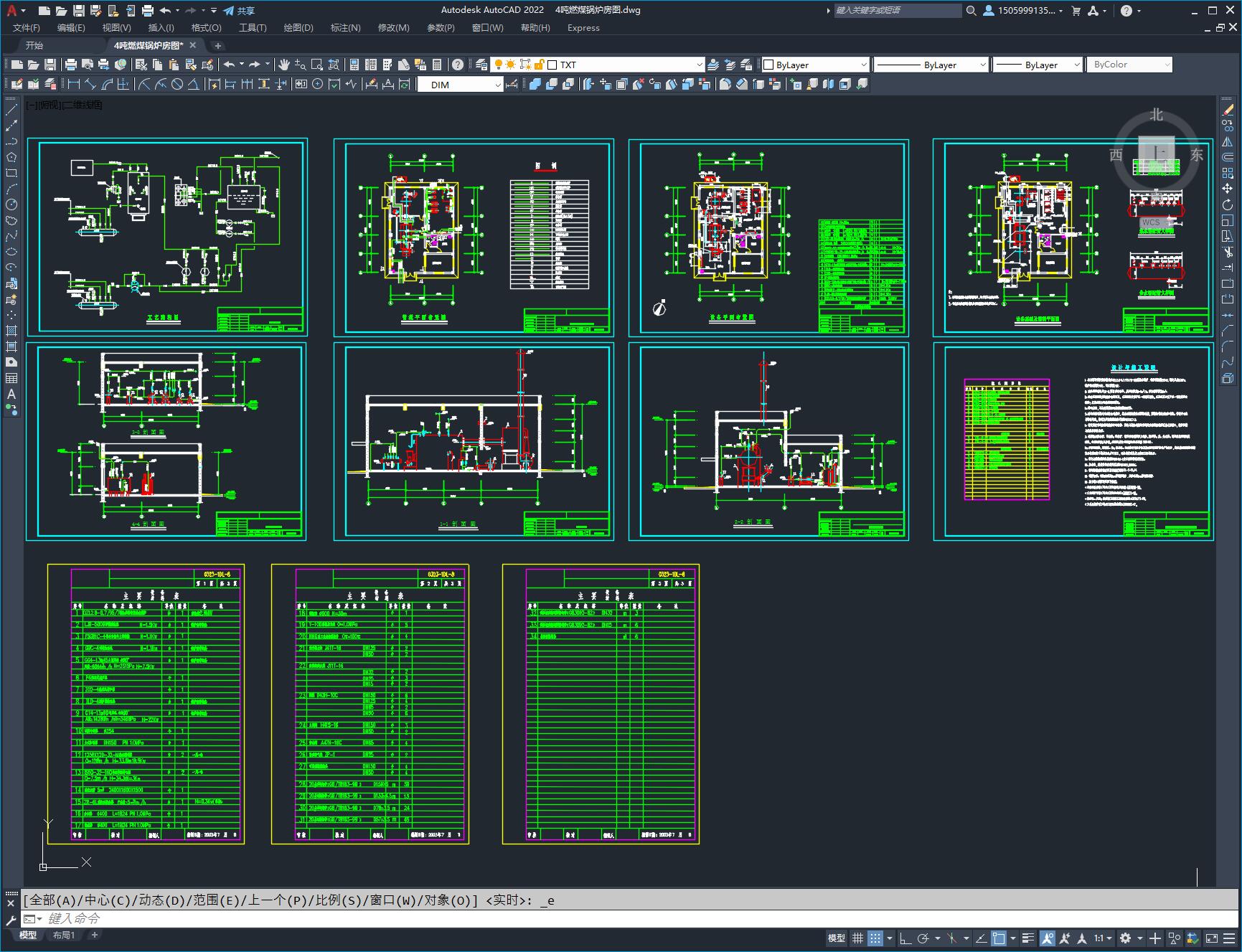

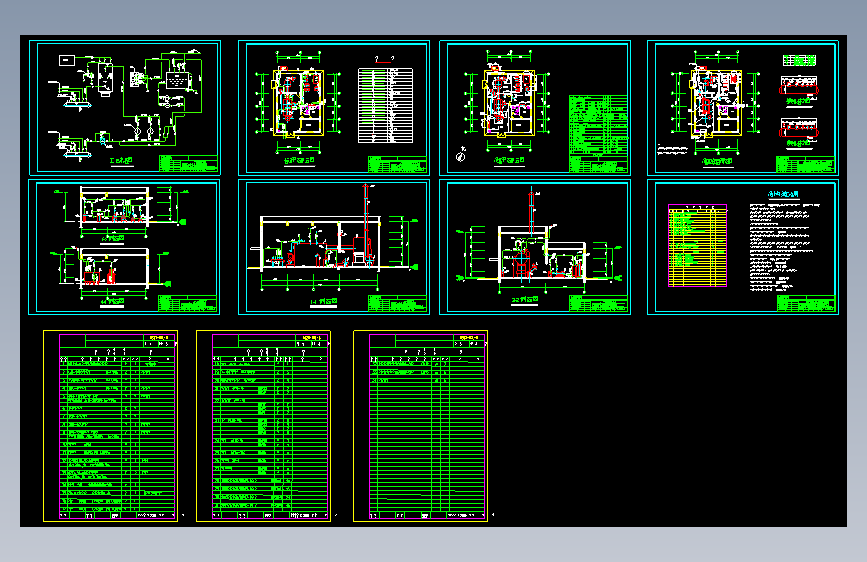

4吨燃煤锅炉房图
图纸描述
本次设计锅炉房容量为1台DZL2.8-0.7/95/70-AⅡ型热水锅炉，锅炉供热量2.8MW，额定压力0.7MPa。锅炉供水温度95℃，回水温度70℃。水处理设备选用ZR-6L型自动软水器，其出水量为5～7m3/h，软水箱容量为5m3。热水系统定压方式为补水泵定压，当系统压力低于某一值时泵启动，当系统压力高于某一值时泵停止运行；定压点压力待系统调试时定。循环水泵，补水泵的基础均按减震基础设计。
下载需要70金币
立即下载 收藏
图纸信息
作者
蒙马
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  4吨燃煤锅炉房图.dwg | 678.50K |
