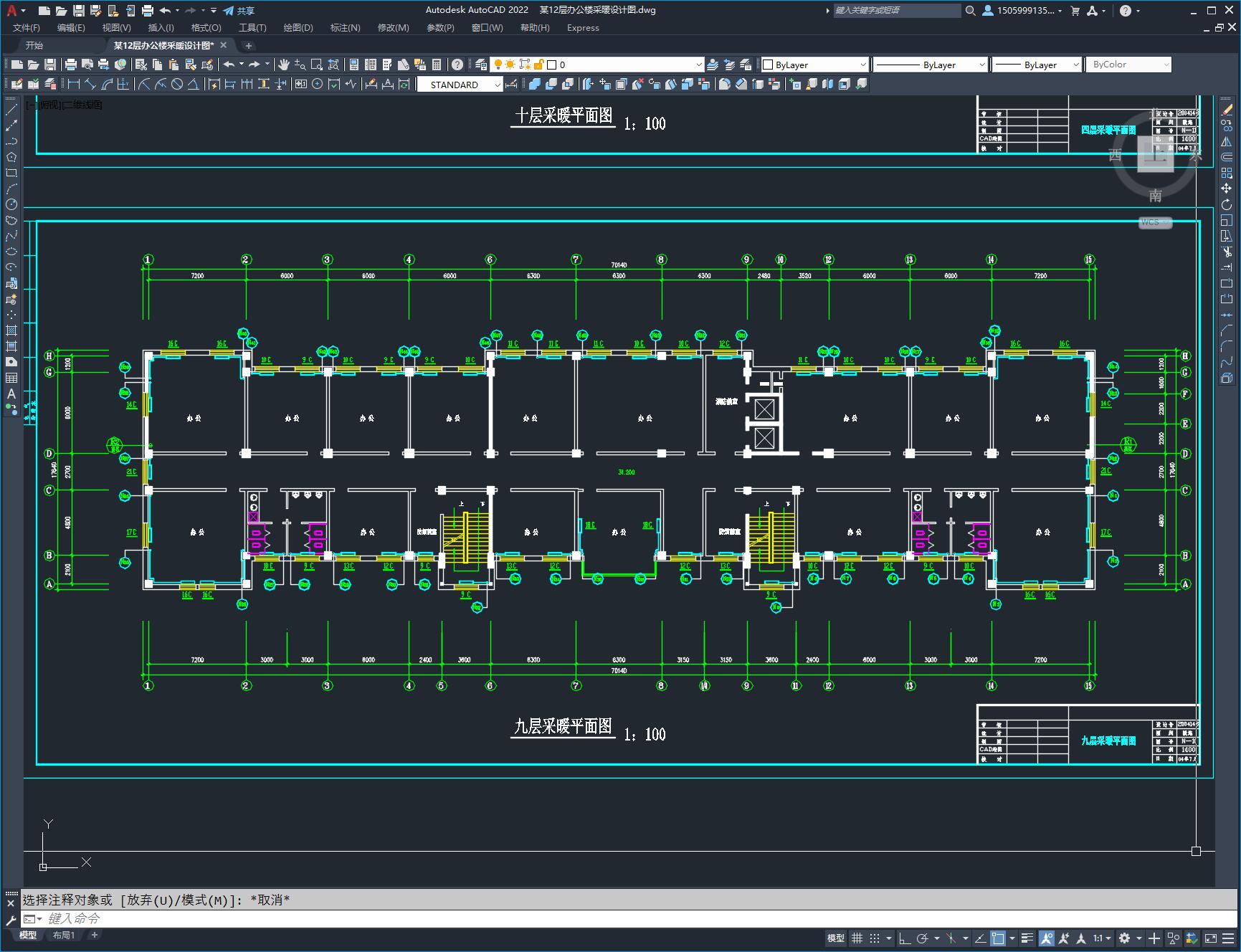

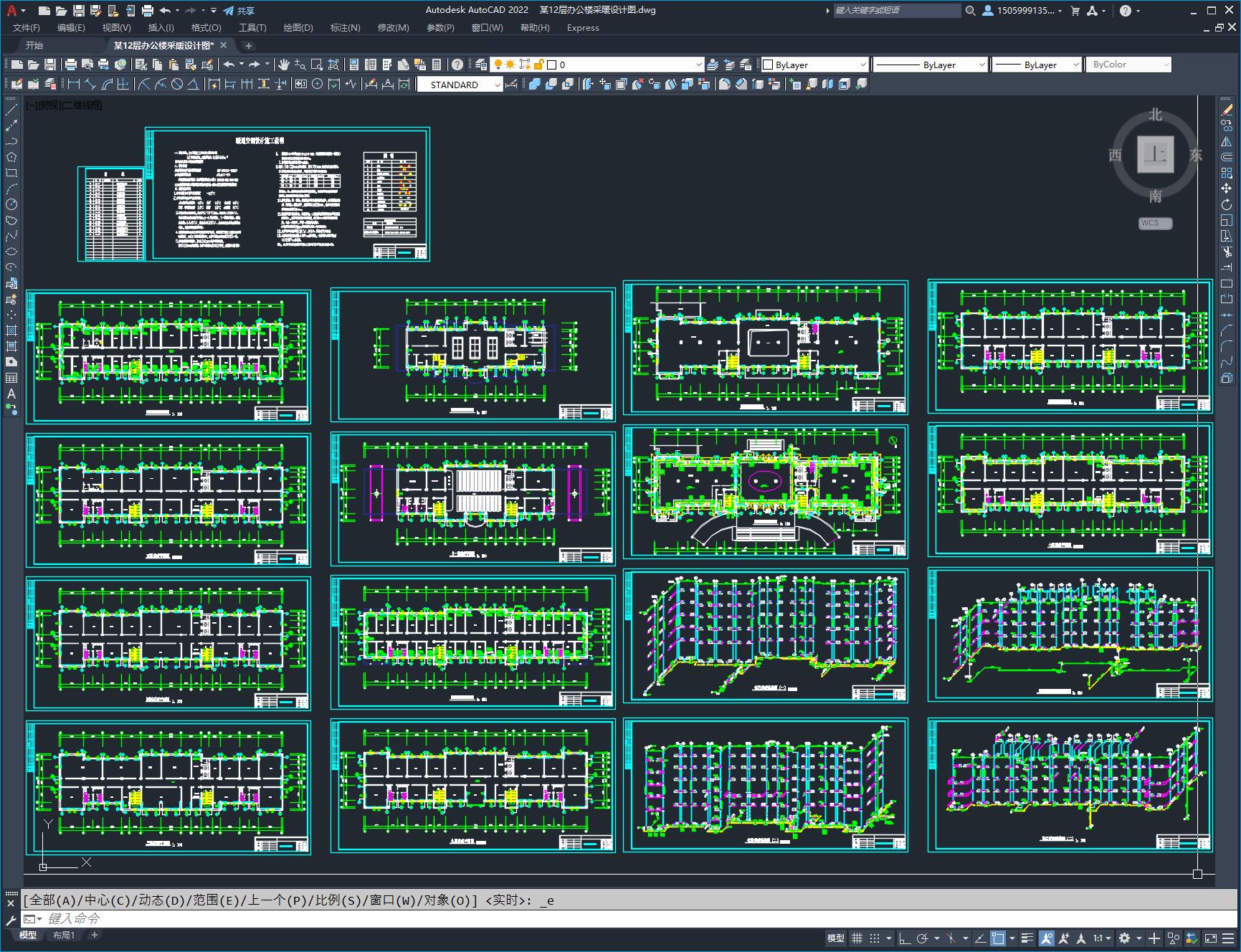

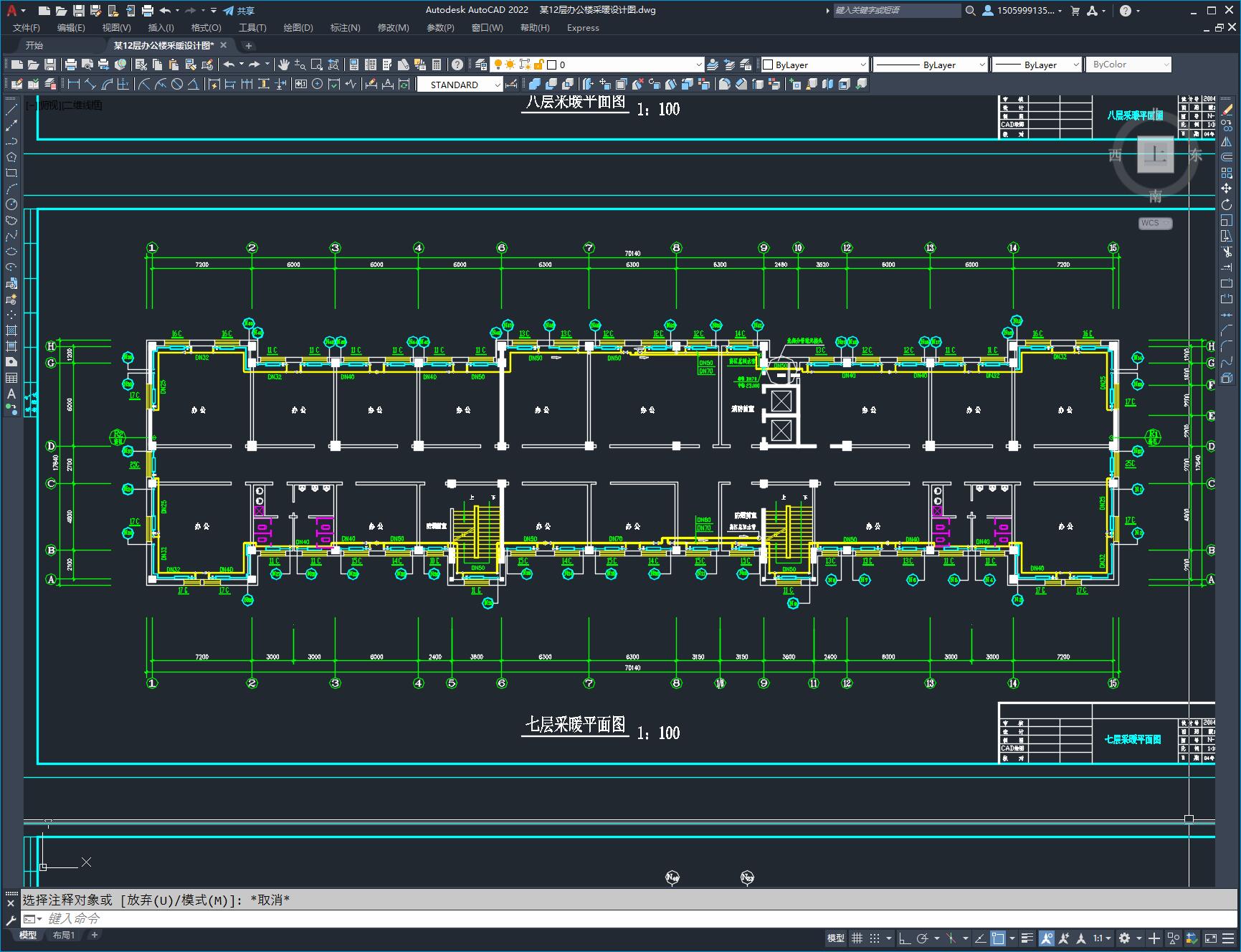

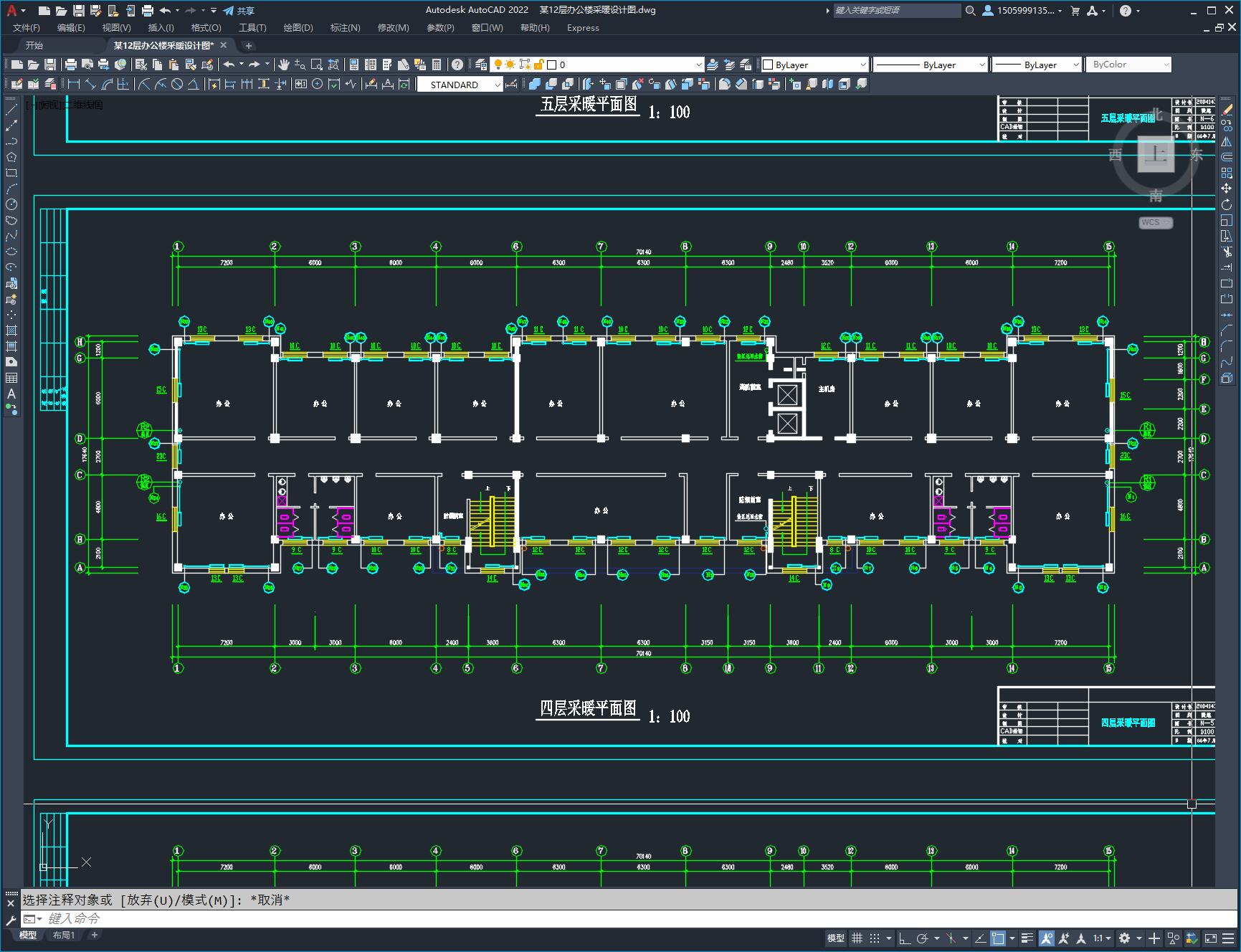

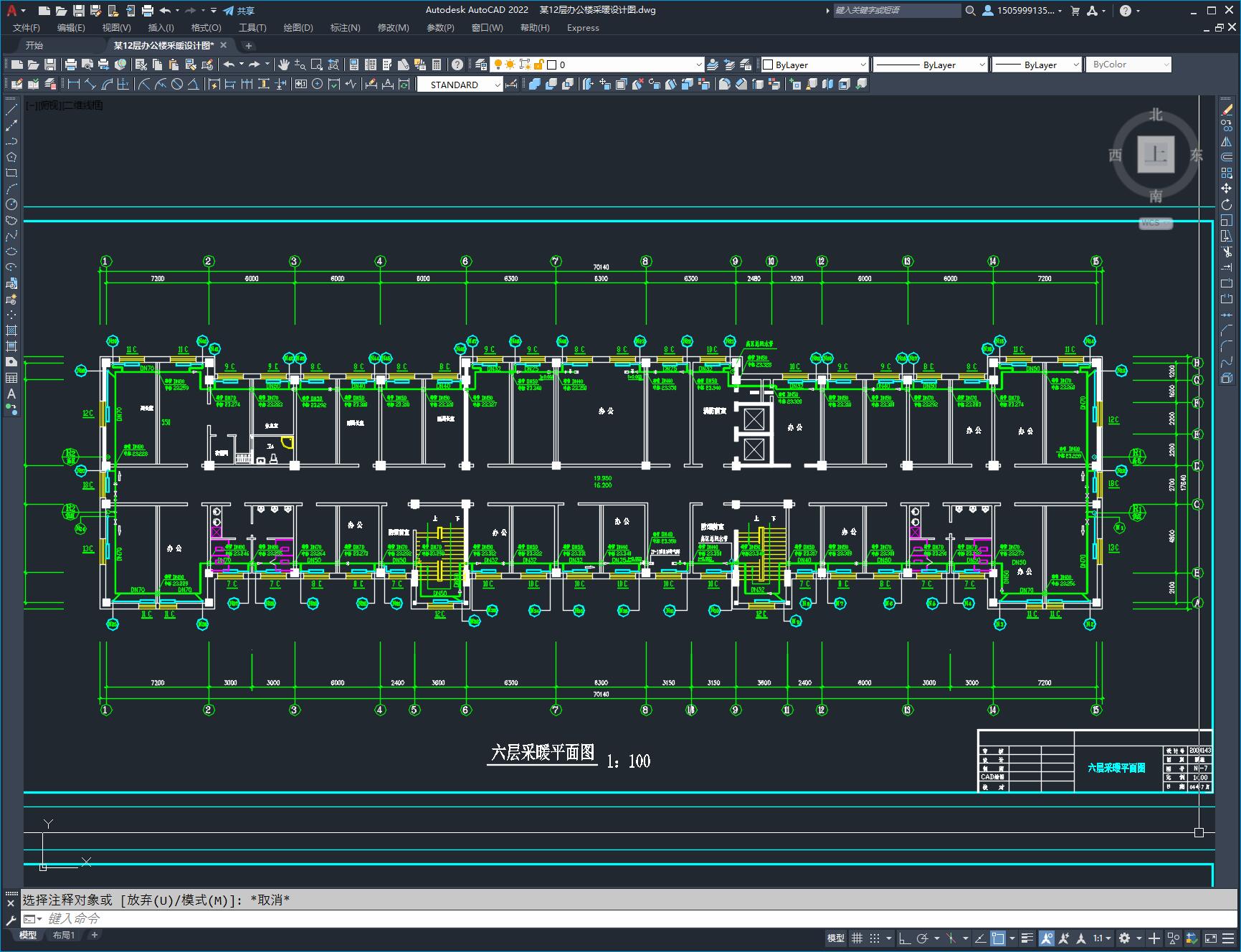

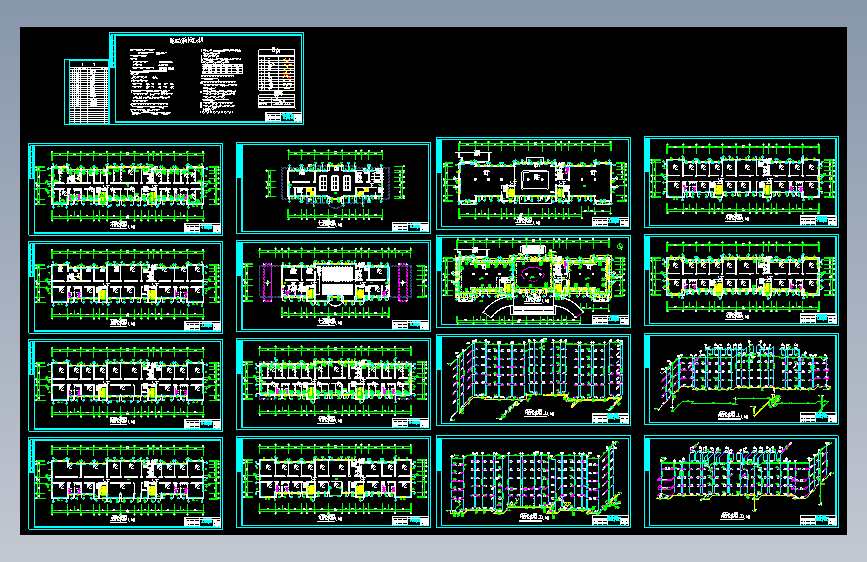

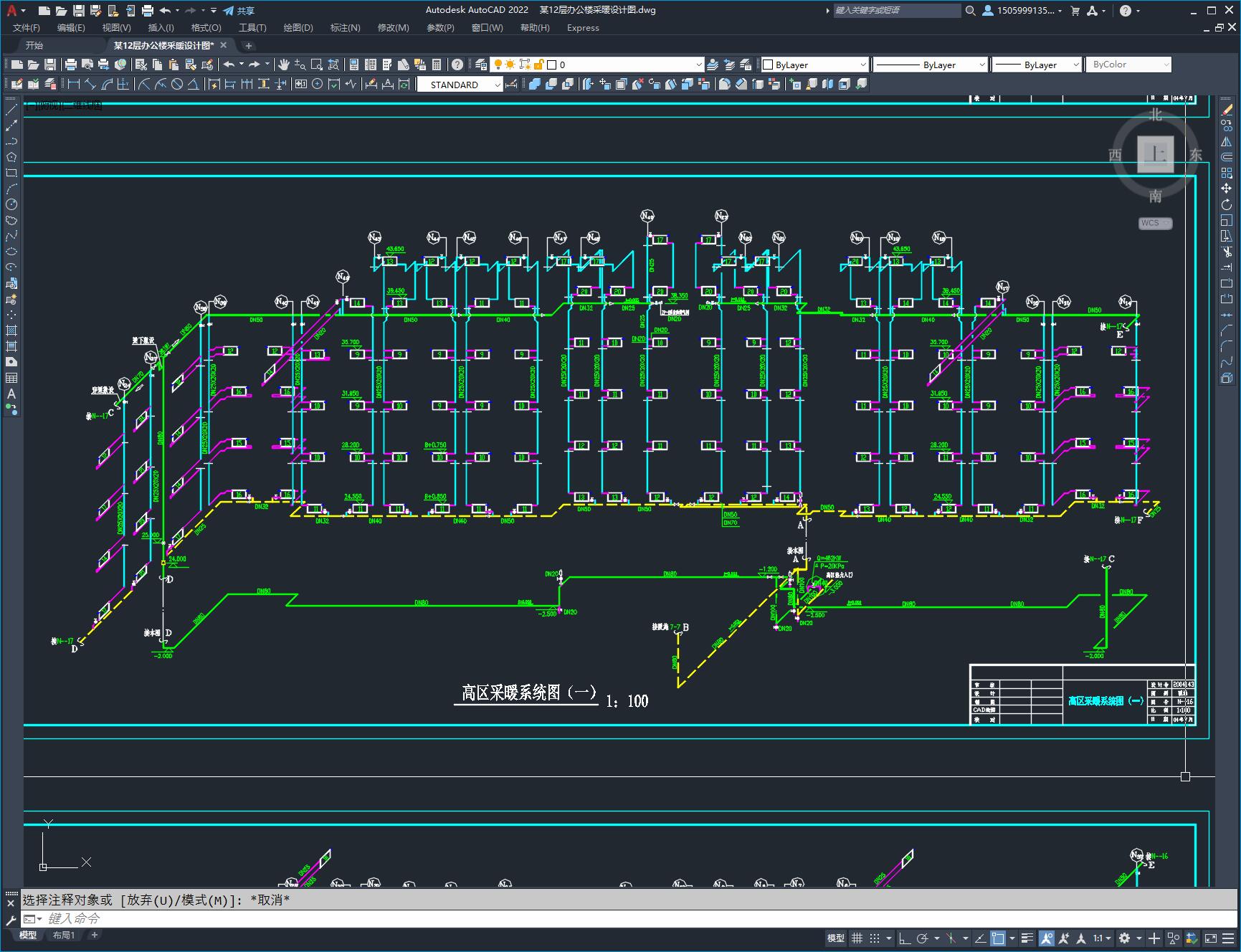

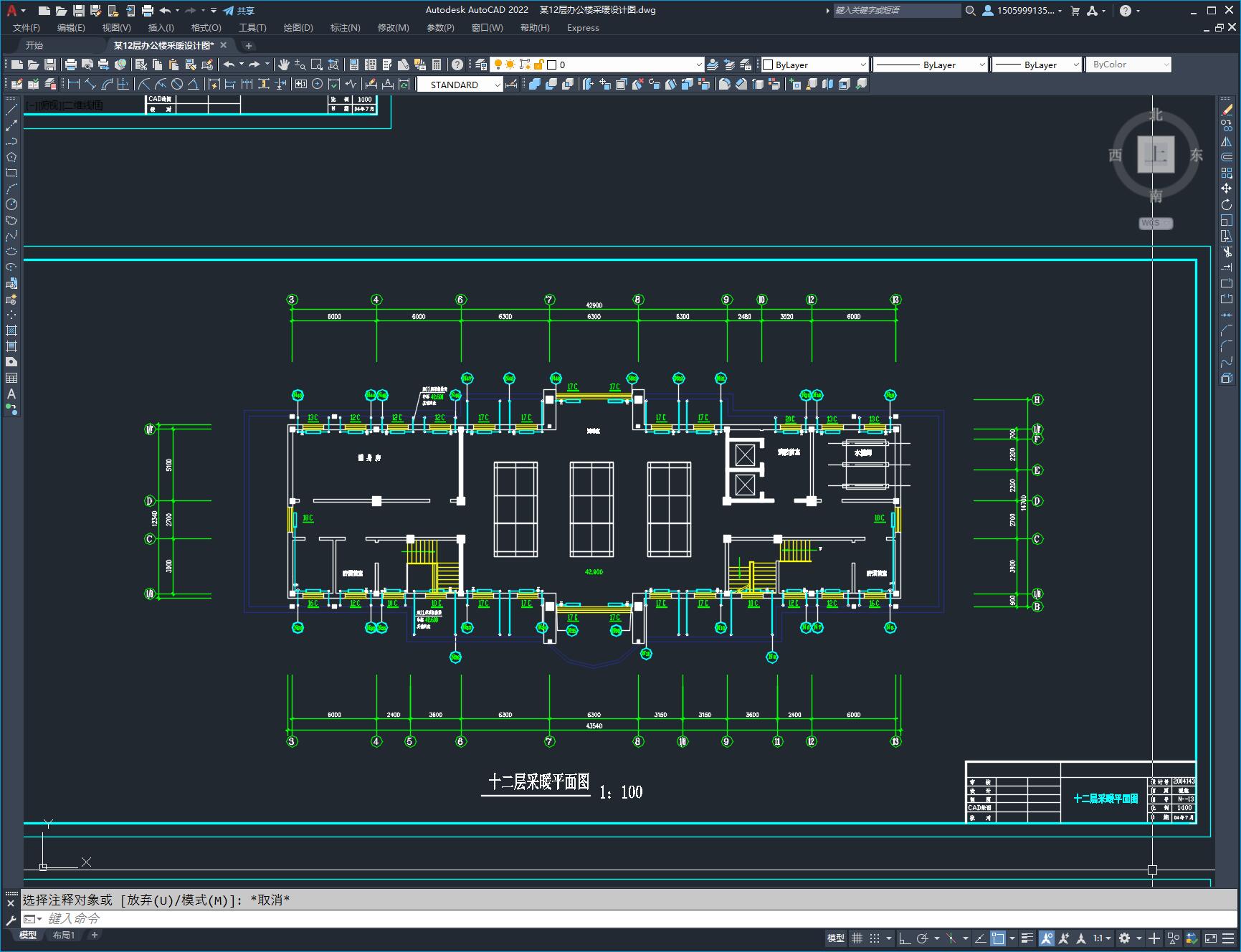

本工程为XX市金财工程综合楼12层框架结构，建筑面积为：12554.18m2. 采暖热源来自换热站，提供95/70°C热水。热负荷：1108KW。将本建筑采暖系统分高低区：1-6层为低区，7-顶层为高区。低区热负荷：646KW，高区为462KW。系统定压及补水由换热站解决，系统按连续供暖设计。
某12层办公楼采暖设计图
图纸描述
本工程为XX市金财工程综合楼12层框架结构，建筑面积为：12554.18m2. 采暖热源来自换热站，提供95/70°C热水。热负荷：1108KW。将本建筑采暖系统分高低区：1-6层为低区，7-顶层为高区。低区热负荷：646KW，高区为462KW。系统定压及补水由换热站解决，系统按连续供暖设计。
下载需要180金币
立即下载 收藏
图纸信息
作者
云浪
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  某12层办公楼采暖设计图.dwg | 1.58M |
