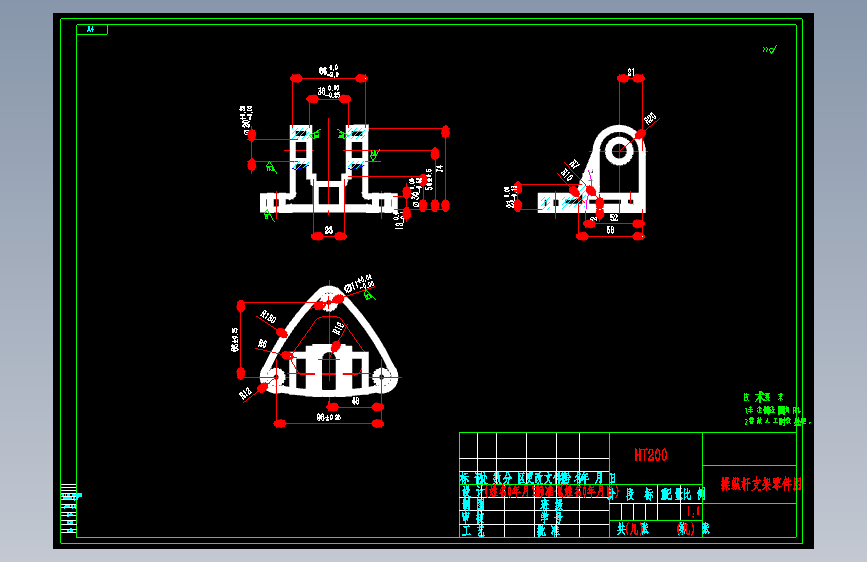

操纵杆支架的钻3-φ11孔夹具设计及加工工艺装备含4张CAD图图纸下载,该图纸类型属于建筑模型、钢结构图纸,图纸大小3.39M,图纸格式为pdf,dwg,图纸软件为AutoCAD 2004,可供设计参考。
操纵杆支架的钻3-φ11孔夹具设计及加工工艺装备含4张CAD图
图纸描述
操纵杆支架的钻3-φ11孔夹具设计及加工工艺装备含4张CAD图图纸下载,该图纸类型属于建筑模型、钢结构图纸,图纸大小3.39M,图纸格式为pdf,dwg,图纸软件为AutoCAD 2004,可供设计参考。
下载需要200金币
立即下载 收藏
图纸信息
作者
WX_202975
已分享: 份作品
文件列表

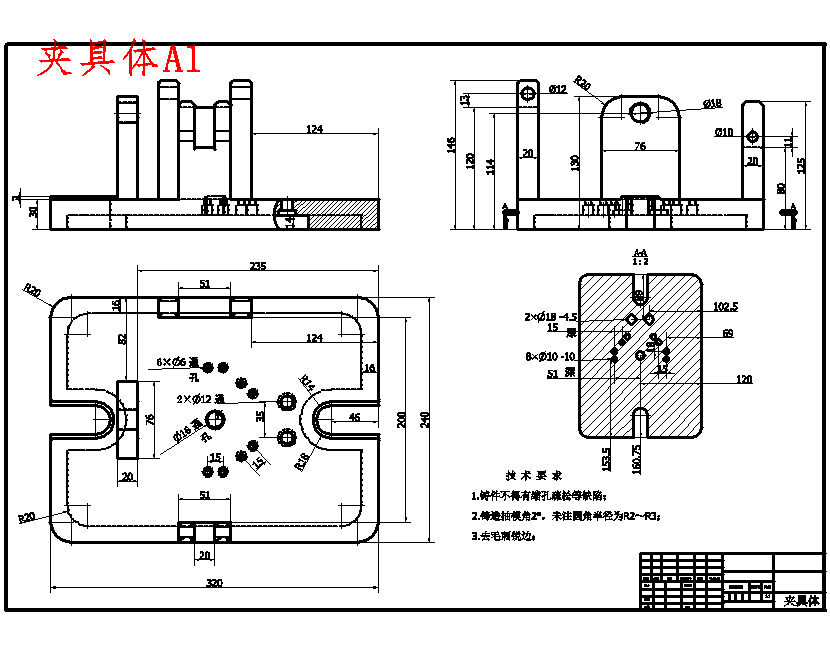

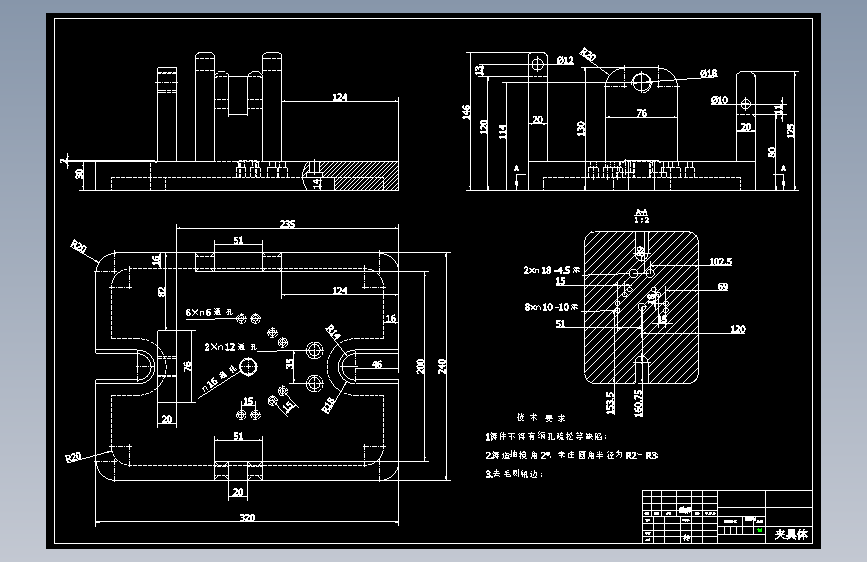

| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  C15简介-操纵杆支架的钻3-φ11孔夹具设计及加工工艺装备含4张CAD图.pdf | 1.41M |
| 2 |  夹具体A1.dwg | 121.61K |
| 3 | 夹具装配图A0.dwg | 171.24K |

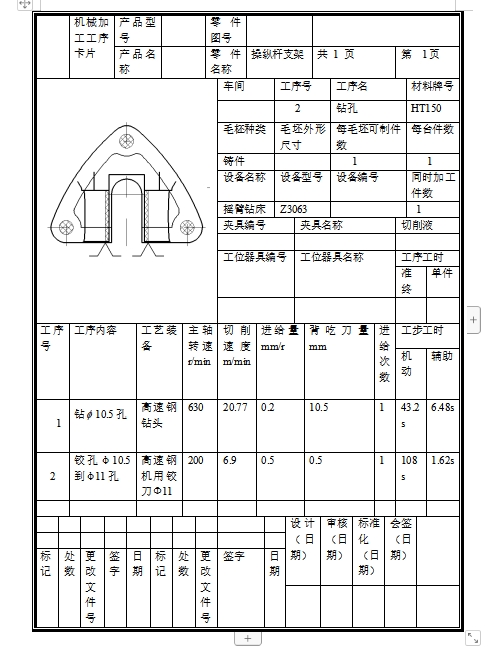

| 4 |  工序卡片.doc | 36.00K |
| 5 | 工艺过程卡片.doc | 55.50K |

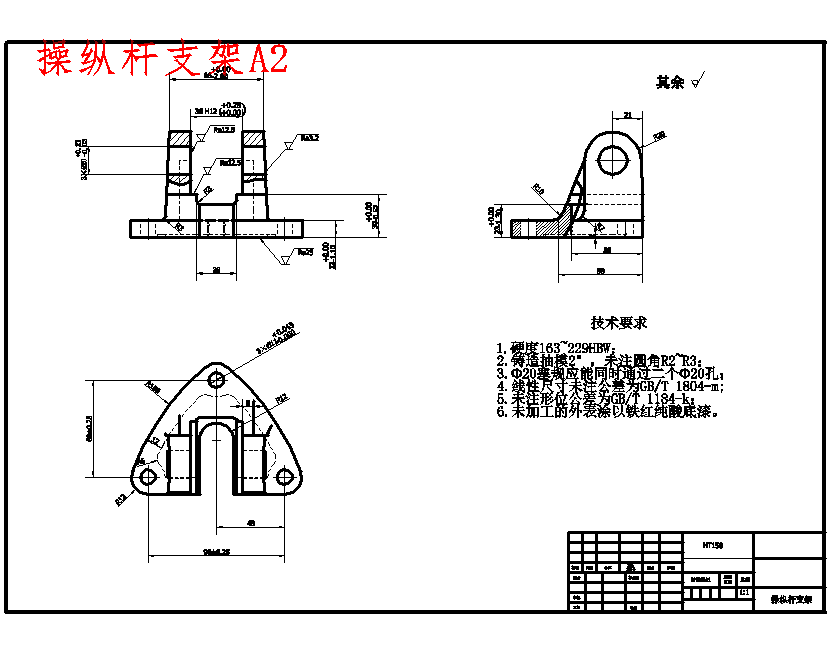

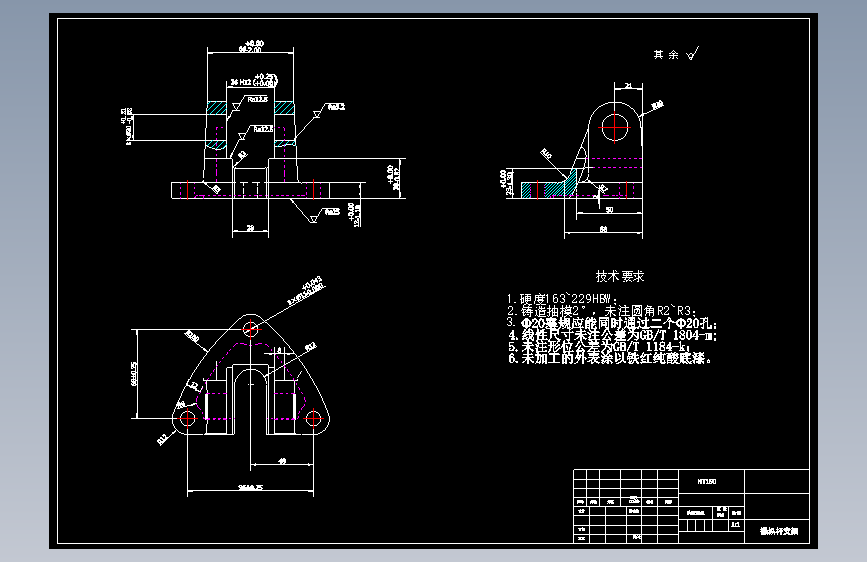

| 6 | 操纵杆支架A2.dwg | 112.51K |

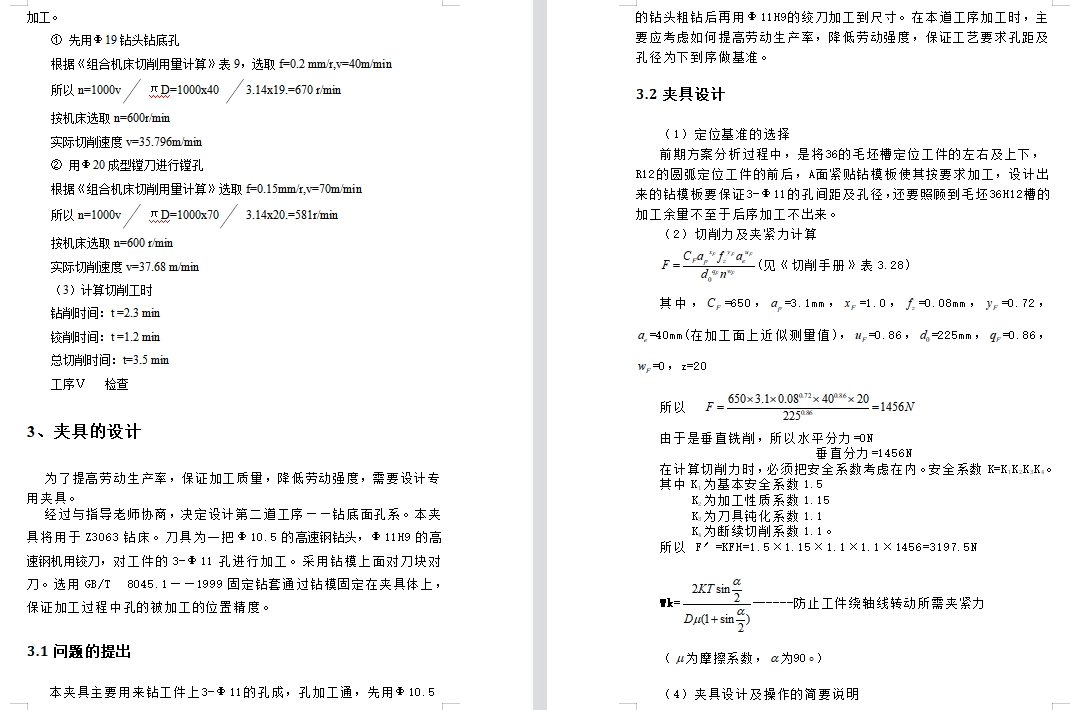

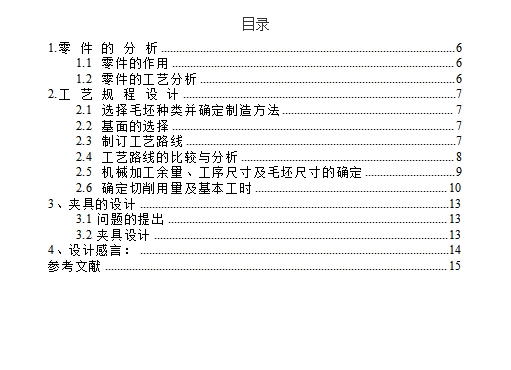

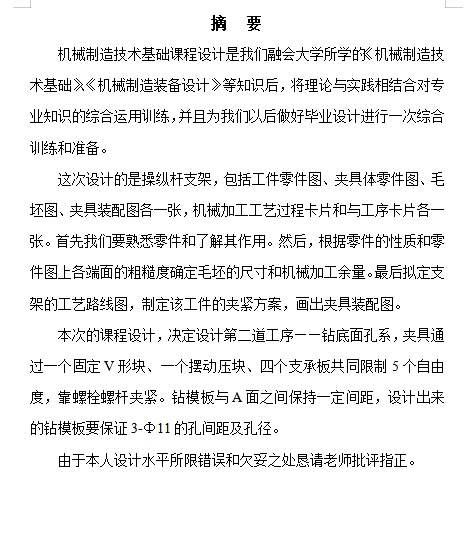

| 7 | 操纵杆支架的机械加工工艺规程及钻3-φ11孔夹具设计说明书.doc | 124.00K |
| 8 | 机械加工工艺卡片.doc | 22.50K |

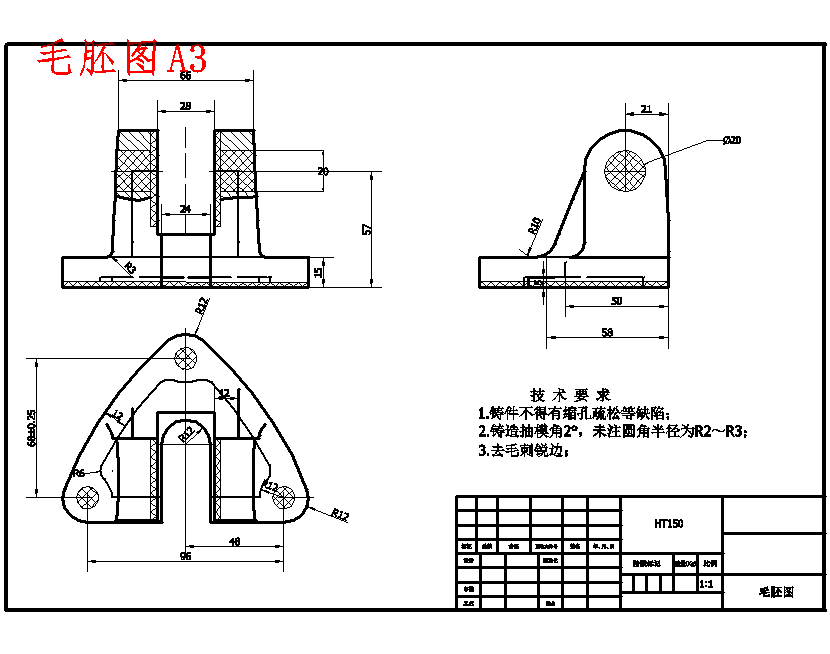

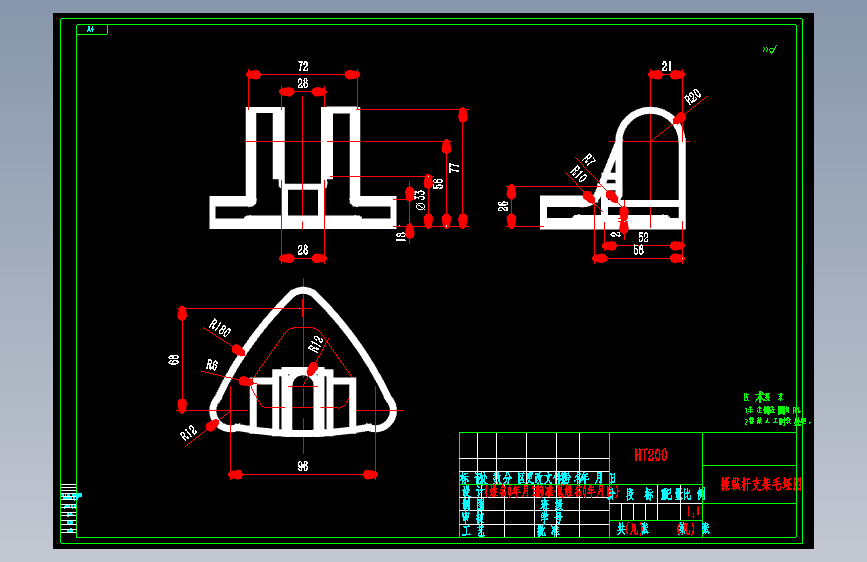

| 9 | 毛胚图A3.dwg | 102.22K |
| 10 | 操纵杆支架加工工艺设计说明书.doc | 852.60K |
| 11 | 操纵杆支架加工工艺过程卡片.doc | 66.20K |
| 12 | 操纵杆支架机械加工工序卡片.doc | 369.50K |
| 13 | 操纵杆支架毛坯图.dwg | 255.57K |
| 14 | 操纵杆支架零件图.dwg | 251.17K |
