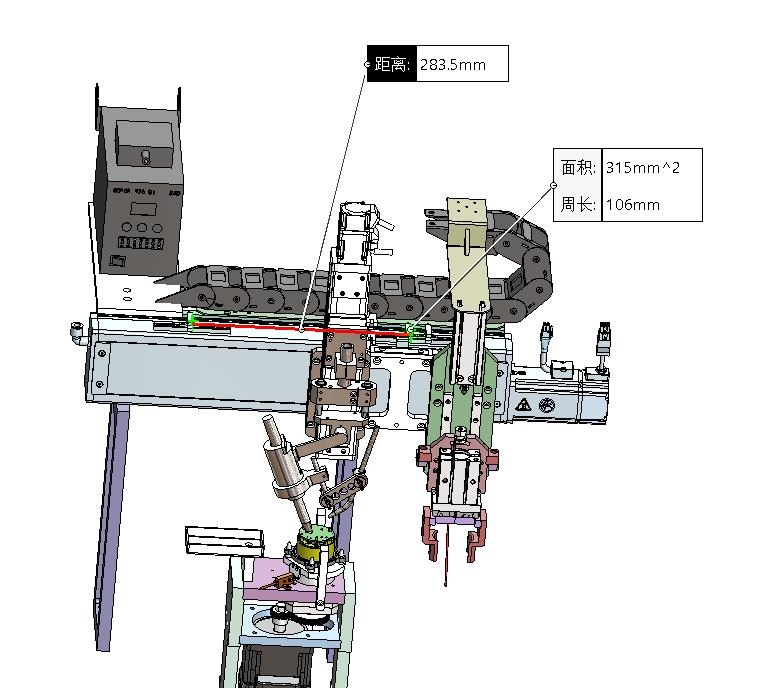

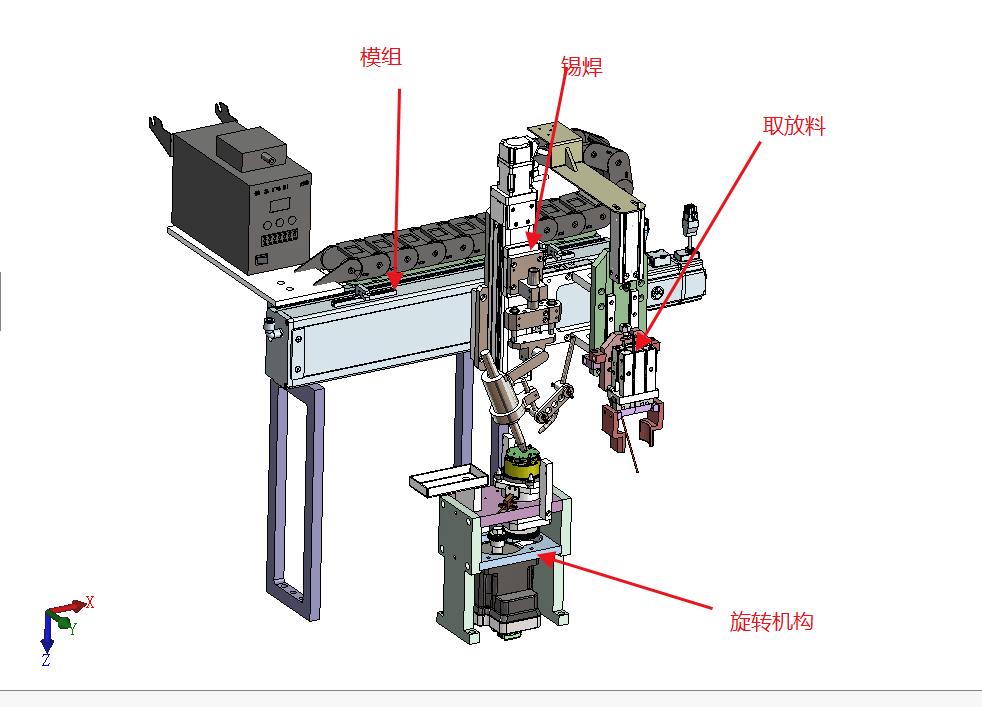

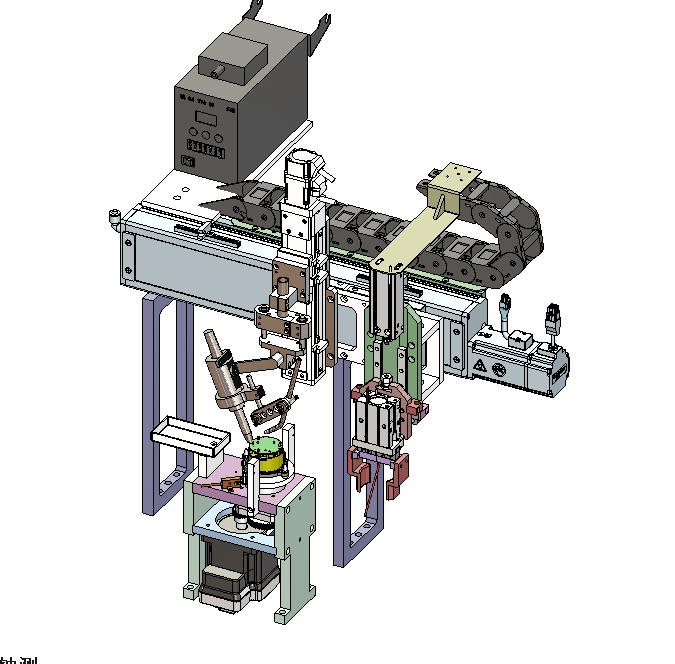

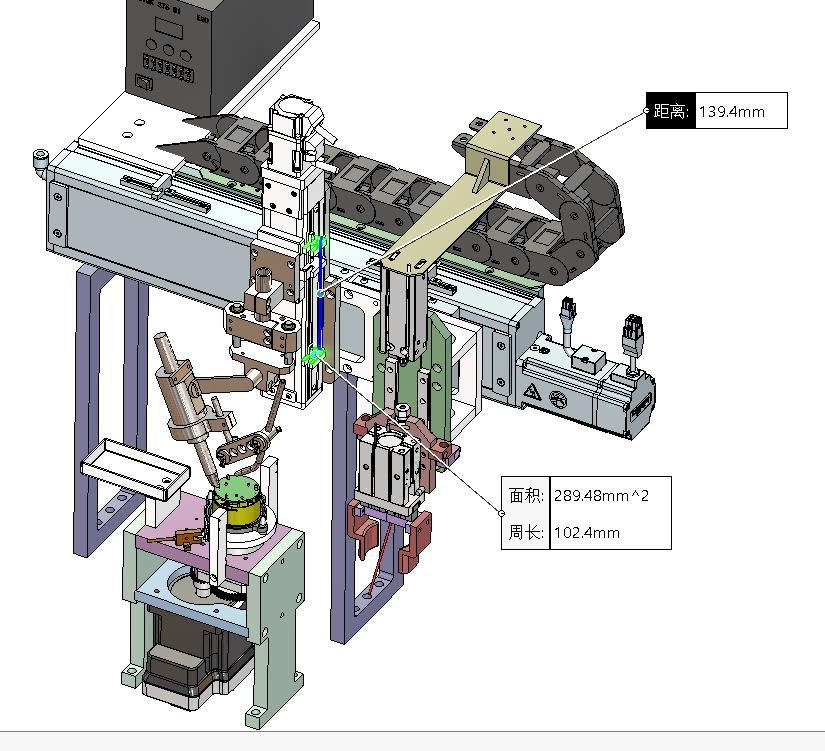

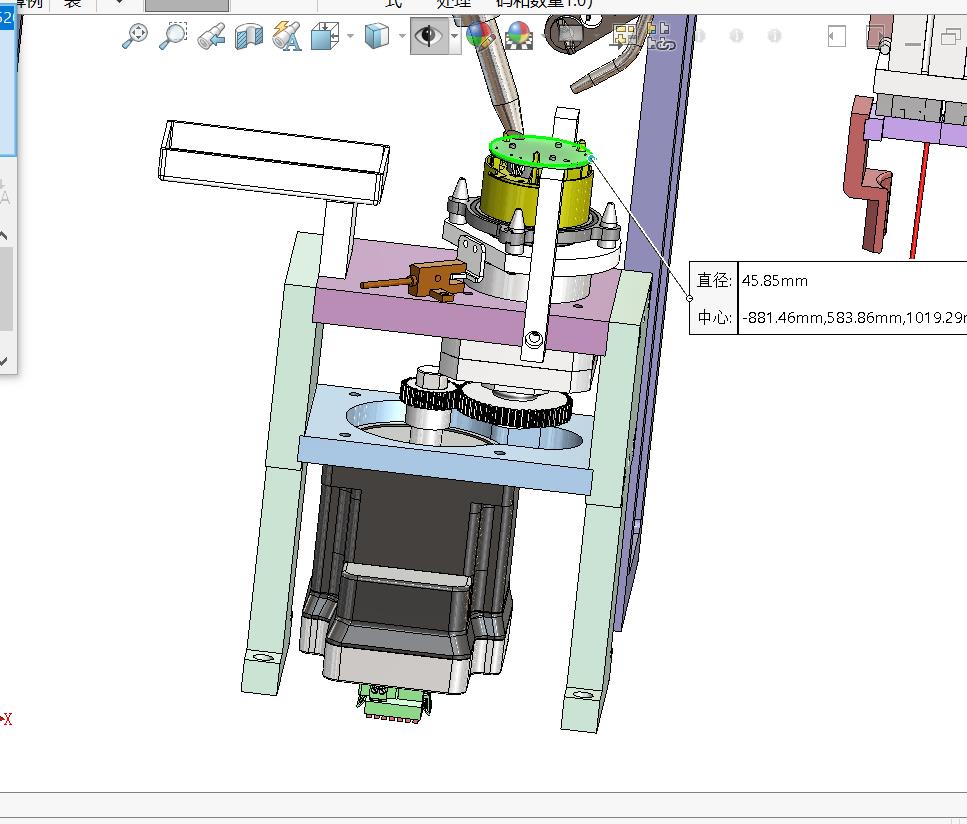

PCB板XZ轴模组双工位取放旋转焊锡装置： 由XZ轴模组实现水平和上下移动，并由锡焊模组、取放料模组实现双工位动作，并配合伺服旋转工作台实现；pcb板旋转焊接。X模组最大行程285mm；z模组最大行程139mm。pcb板直径45mm

PCB板XZ轴模组双工位取放旋转焊锡装置
首页>图纸库>机械设备>非标设备2024-09-05报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0
0
98
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸描述
PCB板XZ轴模组双工位取放旋转焊锡装置： 由XZ轴模组实现水平和上下移动，并由锡焊模组、取放料模组实现双工位动作，并配合伺服旋转工作台实现；pcb板旋转焊接。X模组最大行程285mm；z模组最大行程139mm。pcb板直径45mm
下载需要90金币
立即下载 收藏
图纸信息
图纸ID ：461682
文件大小：61.28M
所需金币：90
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：sldprt,sldasm
软件版本：SOLIDWORKS 2019
