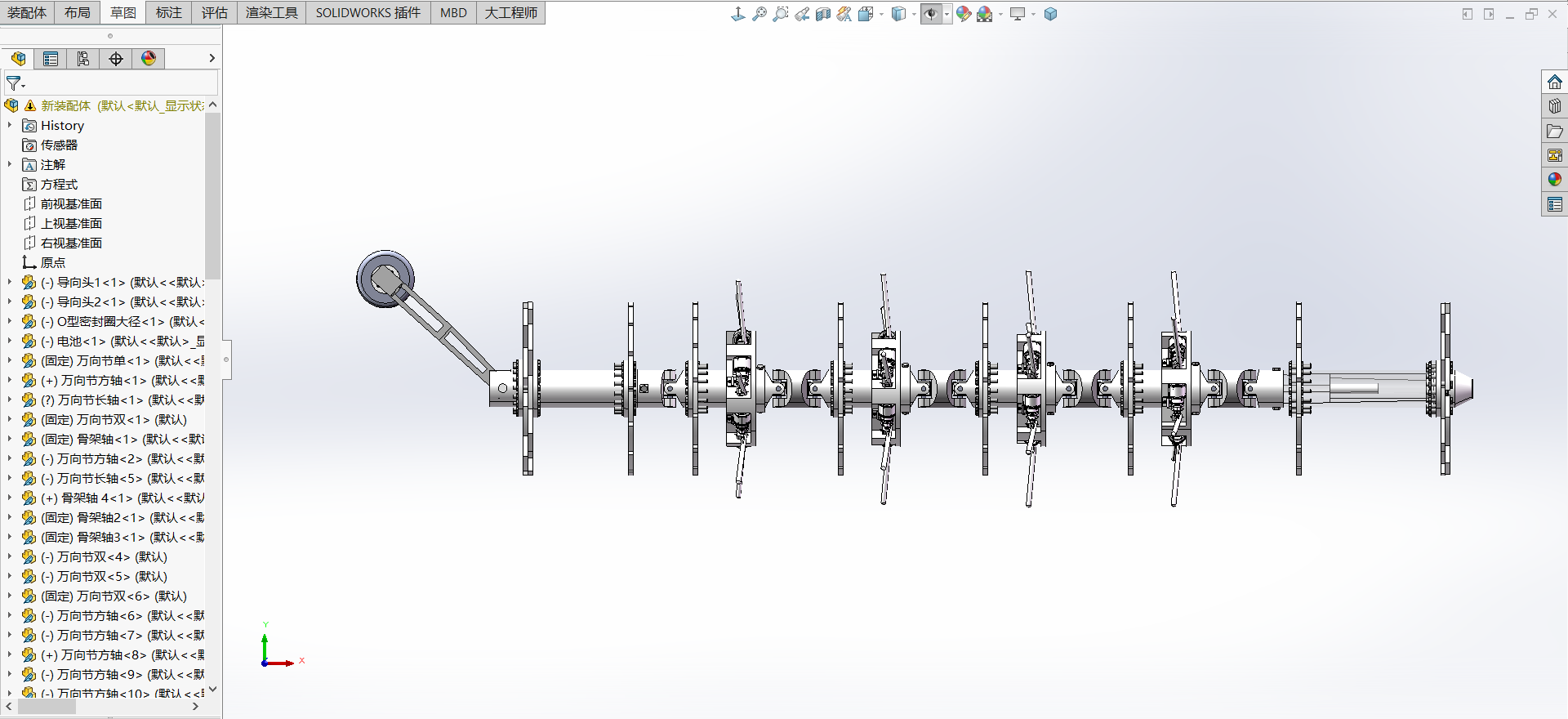

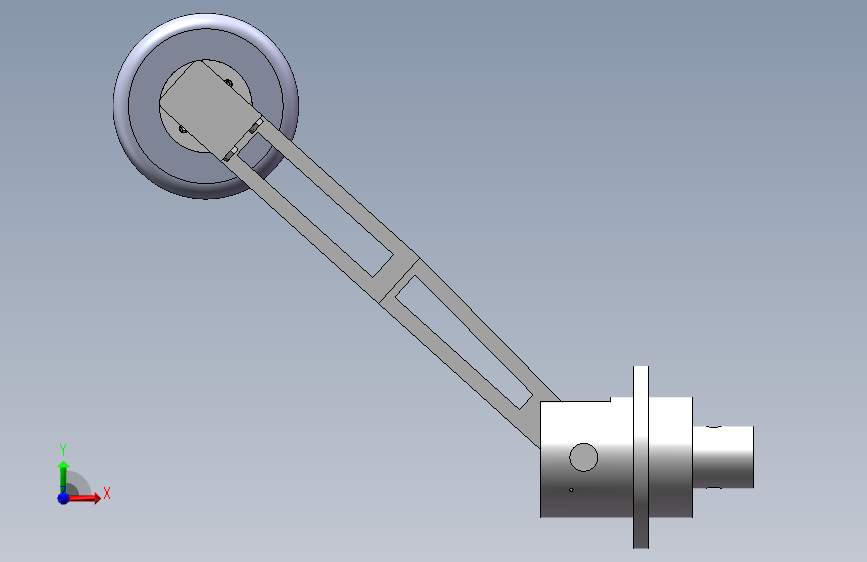

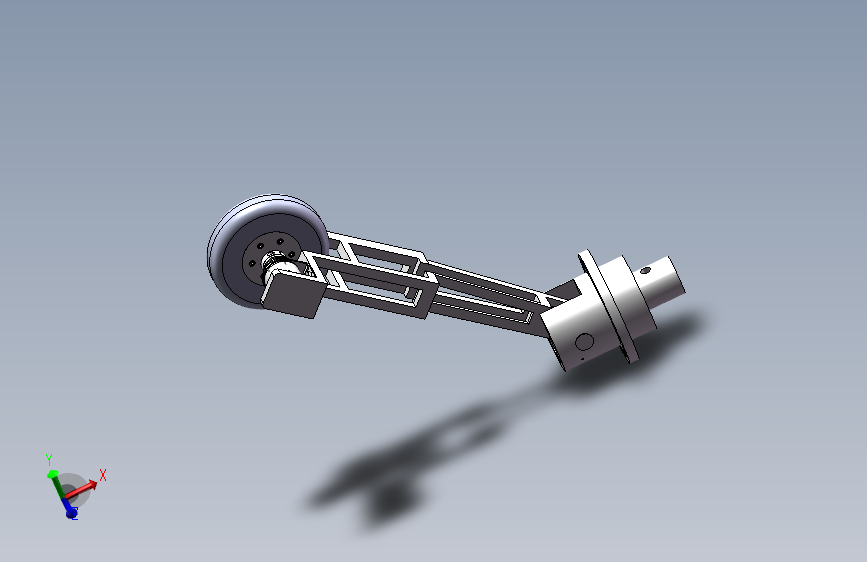

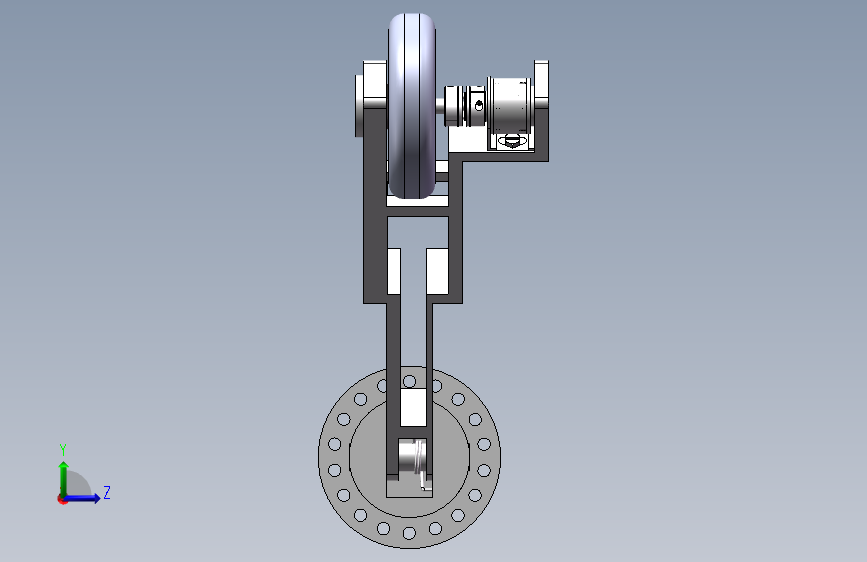

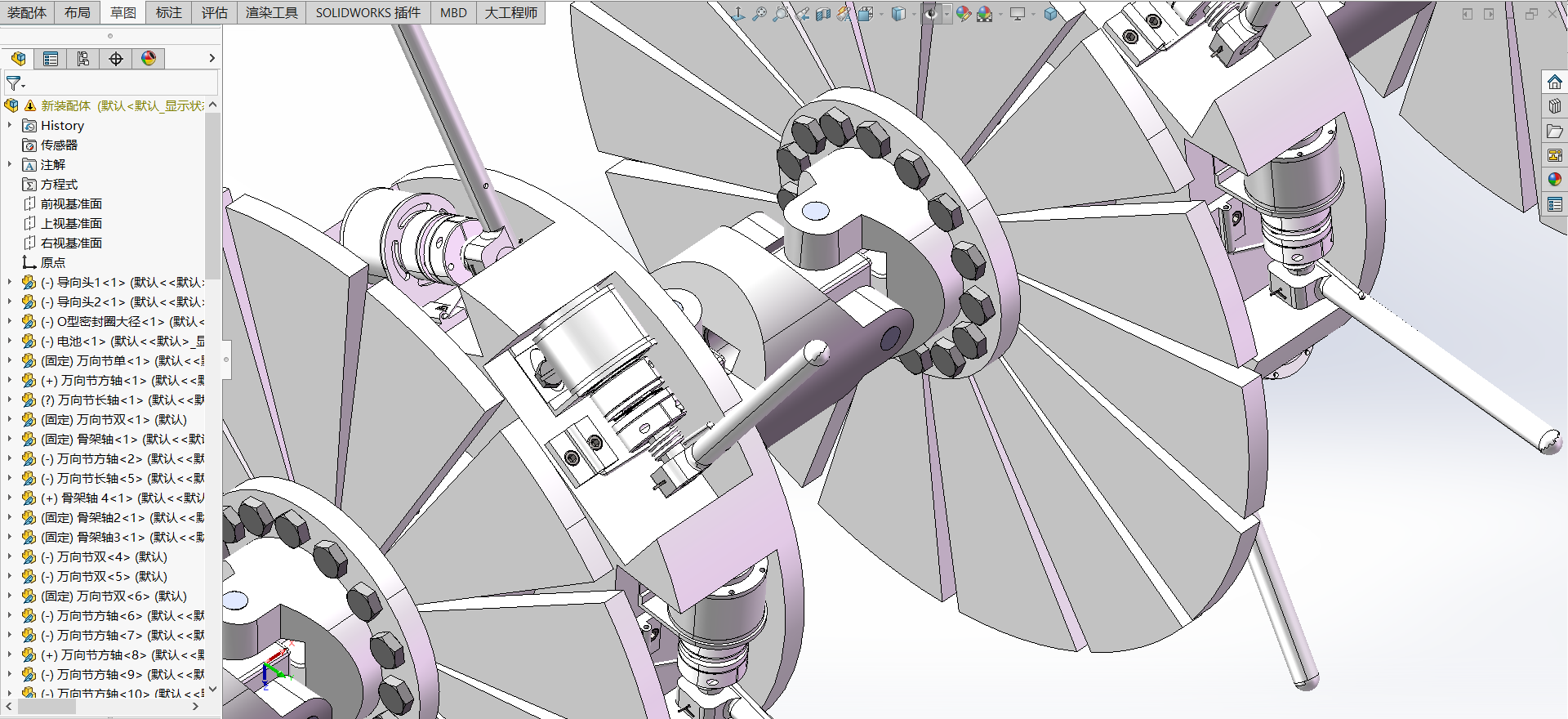

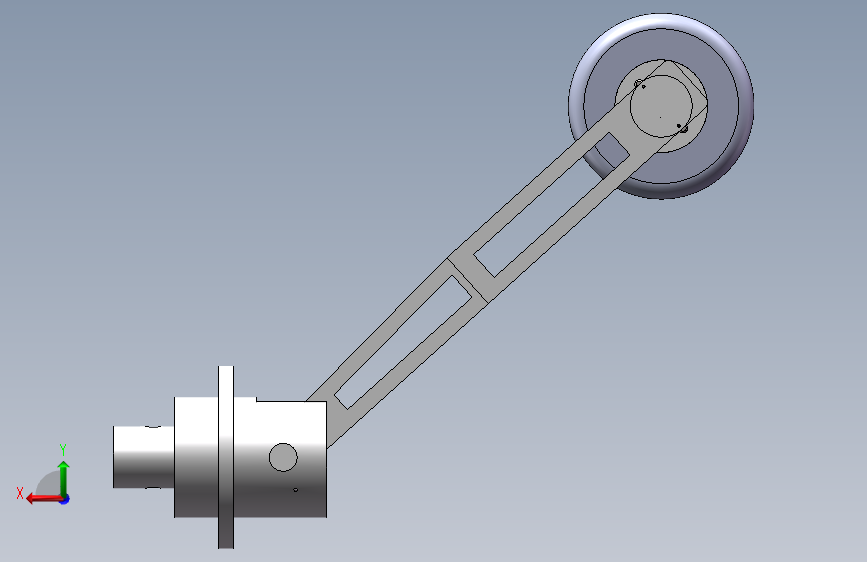

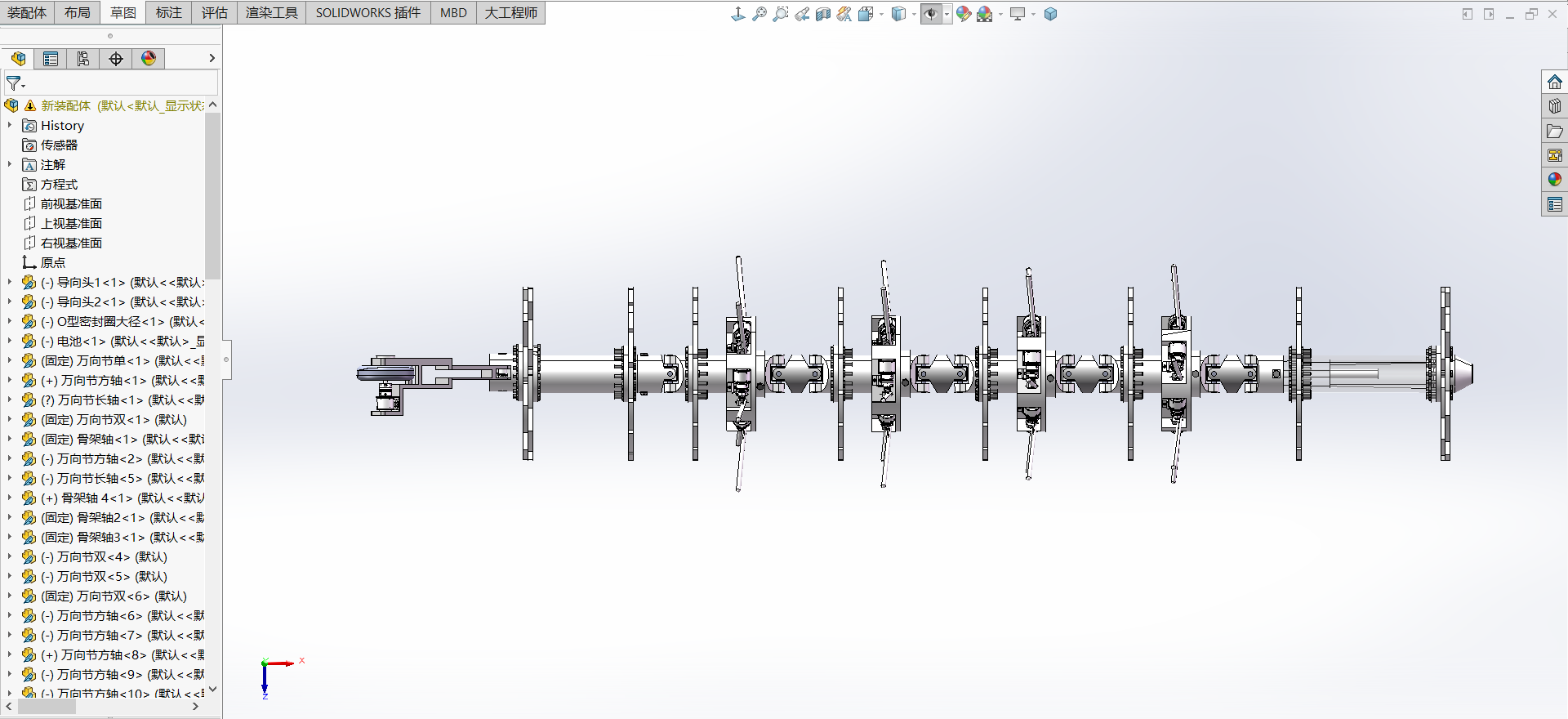

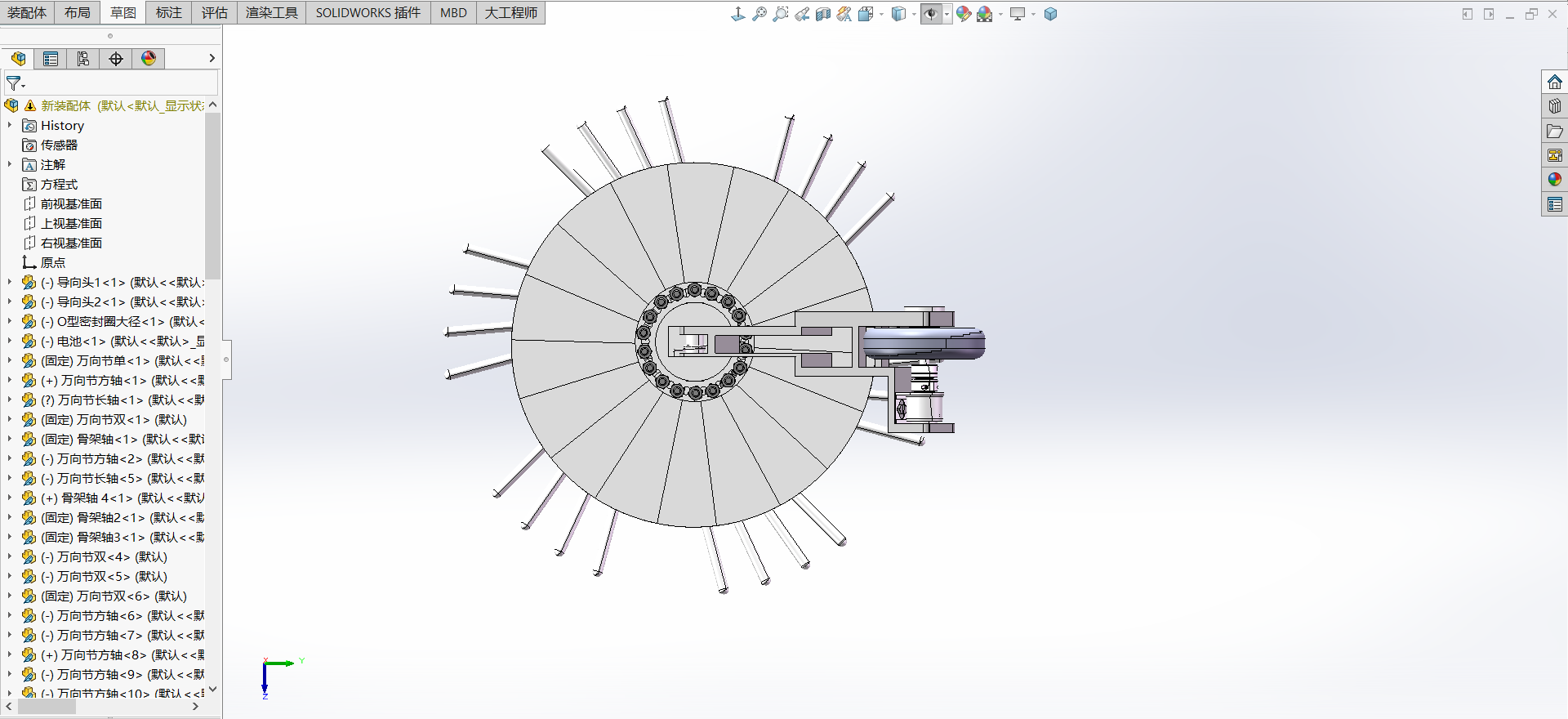

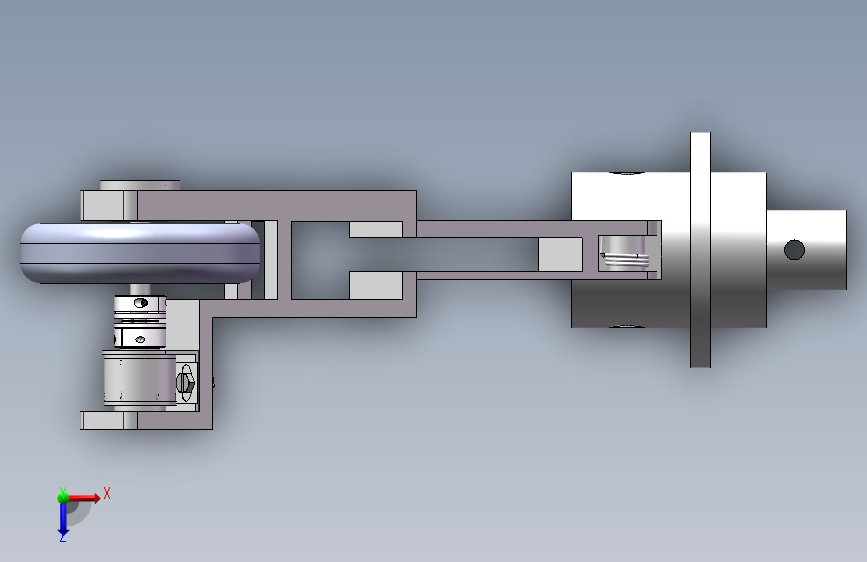

管道检测器图纸下载,该图纸类型属于机械设备、非标设备图纸,图纸大小41.88M,图纸格式为sldasm,sldprt,slddrw,图纸软件为SOLIDWORKS 2021,可供设计参考。
管道检测器
图纸描述
管道检测器图纸下载,该图纸类型属于机械设备、非标设备图纸,图纸大小41.88M,图纸格式为sldasm,sldprt,slddrw,图纸软件为SOLIDWORKS 2021,可供设计参考。
下载需要350金币
立即下载 收藏
图纸信息
图纸ID ：458765
文件大小：41.88M
所需金币：350
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：sldasm,sldprt,slddrw
软件版本：SOLIDWORKS 2021
作者
茅盒
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  22222222.SLDASM | 2.61M |
| 2 |  6GB╱T6174-2016[六角薄螺母无倒角M6].sldprt | 123.34K |
| 3 | GB╱T296-2015[无装球缺口的双列角接触球轴承0000A型α30°3200A].sldprt | 430.26K |
| 4 | GB╱T91-2000[开口销1.2×25].sldprt | 110.05K |
| 5 | LZQ系列单膜片联轴器[LZQ-26×26-6×10].sldprt | 537.06K |
| 6 | O型密封圈大径.SLDPRT | 123.87K |
| 7 | 万向节单.SLDPRT | 184.16K |
| 8 | 万向节双.SLDPRT | 165.93K |
| 9 | 万向节方轴.SLDPRT | 127.65K |
| 10 | 万向节长轴.SLDPRT | 71.07K |
| 11 | 传感器密封舱.SLDASM | 1.76M |
| 12 | 传感器芯片.SLDPRT | 82.79K |
| 13 | 全GB╱T5783-2000[六角头螺栓全螺纹M8×40].sldprt | 172.60K |
| 14 | 圆形密封盖.SLDPRT | 124.80K |
| 15 | 圆柱形密封仓.SLDPRT | 1.76M |
| 16 | 密封圈13.5.SLDPRT | 115.71K |
| 17 | 导向头1.SLDPRT | 152.96K |
| 18 | 导向头2.SLDPRT | 447.32K |
| 19 | 尾部1.SLDPRT | 203.30K |
| 20 | 尾部2.SLDPRT | 158.07K |
| 21 | 尾部密封盖GB╱T77-2007[内六角平端紧定螺钉M2×10].sldprt | 188.93K |
| 22 | 尾部扭簧.SLDPRT | 333.00K |
| 23 | 尾部装配.SLDASM | 6.44M |
| 24 | 扭簧.SLDPRT | 324.13K |
| 25 | 扭簧个固定GB╱T77-2007[内六角平端紧定螺钉M6×12].sldprt | 180.17K |
| 26 | 扭簧扣.SLDPRT | 354.46K |
| 27 | 探针.SLDPRT | 126.08K |
| 28 | 探针轴.SLDPRT | 81.12K |
| 29 | 支架.SLDPRT | 164.25K |
| 30 | 新装配体.SLDASM | 5.57M |
| 31 |  新装配体.SLDDRW | 11.33M |
| 32 | 特征GB╱T5782-2000[六角头螺栓A级和B级M8×40].sldprt | 163.46K |
| 33 | 电池.SLDPRT | 61.52K |
| 34 | 碟式皮碗单.SLDPRT | 194.81K |
| 35 | 碟式皮碗双.SLDPRT | 226.98K |
| 36 | 磁铁.SLDPRT | 69.56K |
| 37 | 编码器O型密封圈.SLDPRT | 112.53K |
| 38 | 编码器轴.SLDPRT | 96.88K |
| 39 | 编码器轴轴承.SLDPRT | 135.38K |
| 40 | 芯片固定板，兼密封.SLDPRT | 101.97K |
| 41 | 螺母GB╱T6174-2000[六角薄螺母无倒角M8].sldprt | 115.38K |
| 42 | 轴承密封圈10.5mm.SLDPRT | 120.99K |
| 43 | 轴承密封圈3.5mm.SLDPRT | 142.90K |
| 44 | 轴承盖.SLDPRT | 500.33K |
| 45 | 里程轮.SLDPRT | 150.43K |
| 46 | 里程轮GB╱T77-2007[内六角平端紧定螺钉M6×16].sldprt | 191.47K |
| 47 | 里程轮支架.SLDPRT | 1.31M |
| 48 | 里程轮支架轴.SLDPRT | 69.05K |
| 49 | 里程轮轴.SLDPRT | 93.18K |
| 50 | 里程轮轴承配合.SLDASM | 641.52K |
| 51 | 长GB╱T5782-2000[六角头螺栓A级和B级M8×50].sldprt | 163.27K |
| 52 | 骨架.SLDDRW | 188.98K |
| 53 | 骨架.SLDPRT | 259.02K |
| 54 | 骨架6GB╱T29.1-2013[六角头带槽螺栓M6×12].sldprt | 214.40K |
| 55 | 骨架轴.SLDPRT | 217.86K |
| 56 | 骨架轴2.SLDPRT | 222.29K |
| 57 | 骨架轴3.SLDPRT | 223.72K |
| 58 | 骨架轴4.SLDPRT | 230.27K |
