本课题主要是针对圆盖的注塑模具设计,该圆盖材料为改性PE，是工业生产中常见的一种保护盖产品。通过对塑件进行工艺的分析和比较,最终设计出一副注塑模。该课题从产品结构工艺性，具体模具结构出发，对模具的浇注系统、模具成型部分的结构、侧抽机构、顶出系统、冷却系统、注塑机的选择及有关参数的校核都有详细的设计，同时并简单的编制了模具的加工工艺。通过整个设计过程表明该模具能够达到此塑件所要求的加工工艺。根据题目设计的主要任务是圆盖注塑模具的设计，也就是设计一副注塑模具来生产塑件产品，以实现自动化提高产量。针对塑件的具体结构，该模具是点浇口的双分型面注射模具。 在现代的模具设计生产中,通常运用UG软件进行产
圆盖注塑模具设计（说明书10000字+二维图）
图纸描述
本课题主要是针对圆盖的注塑模具设计,该圆盖材料为改性PE，是工业生产中常见的一种保护盖产品。通过对塑件进行工艺的分析和比较,最终设计出一副注塑模。该课题从产品结构工艺性，具体模具结构出发，对模具的浇注系统、模具成型部分的结构、侧抽机构、顶出系统、冷却系统、注塑机的选择及有关参数的校核都有详细的设计，同时并简单的编制了模具的加工工艺。通过整个设计过程表明该模具能够达到此塑件所要求的加工工艺。根据题目设计的主要任务是圆盖注塑模具的设计，也就是设计一副注塑模具来生产塑件产品，以实现自动化提高产量。针对塑件的具体结构，该模具是点浇口的双分型面注射模具。 在现代的模具设计生产中,通常运用UG软件进行产
下载需要200金币
立即下载 收藏
图纸信息
作者
WX_202992
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  圆盖注塑模结构设计.doc | 660.00K |

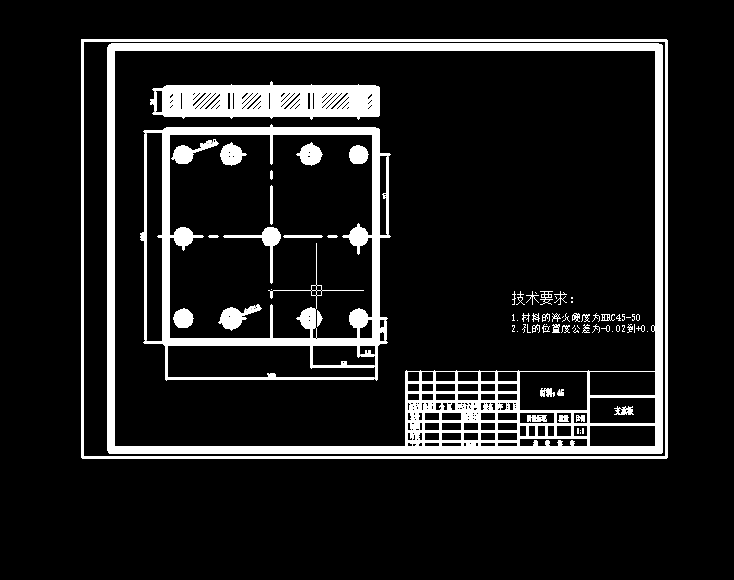

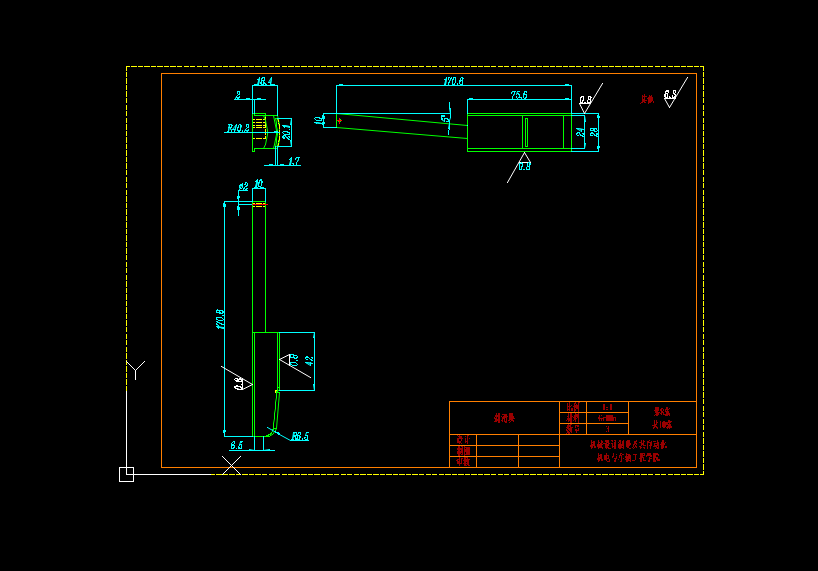

| 2 |  动模板---A3.dwg | 58.46K |
| 3 | 型心---A3.dwg | 51.45K |
| 4 | 定模---A3.dwg | 63.27K |
| 5 | 定模板---A3.dwg | 54.64K |
| 6 | 导柱---A4.dwg | 48.14K |
| 7 | 导柱2---A4.dwg | 47.86K |
| 8 | 推件板---A3.dwg | 52.42K |
| 9 | 推板固定板---A3.dwg | 49.61K |
| 10 | 支撑板---A3.bak | 50.42K |
| 11 | 支撑板---A3.dwg | 50.98K |
| 12 | 装配图-A0.bak | 137.84K |

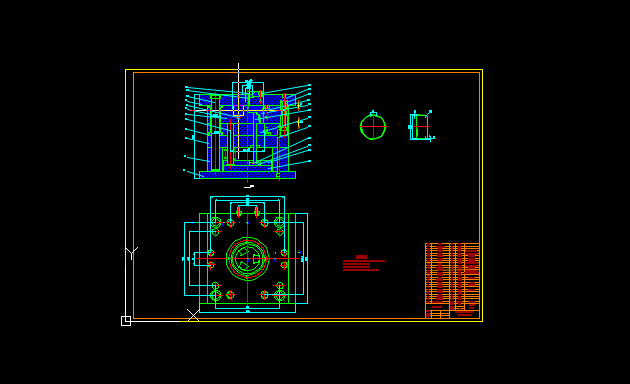

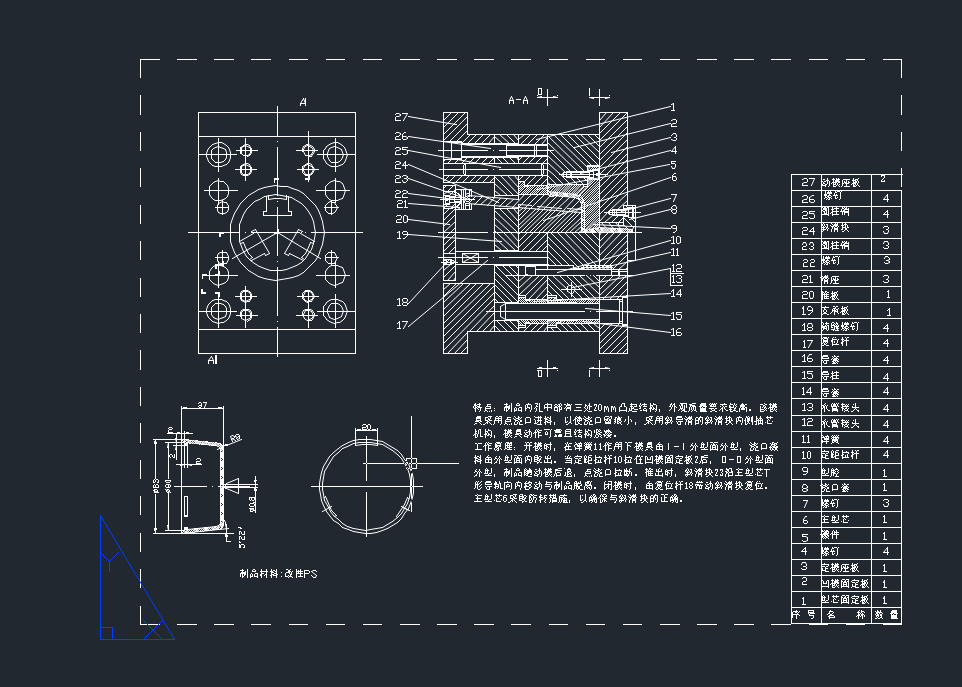

| 13 | 装配图-A0.dwg | 132.52K |
