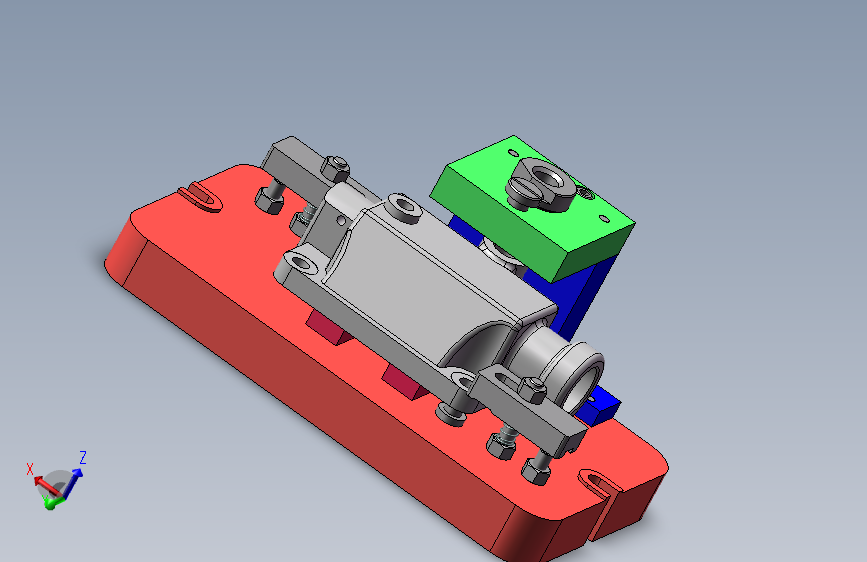

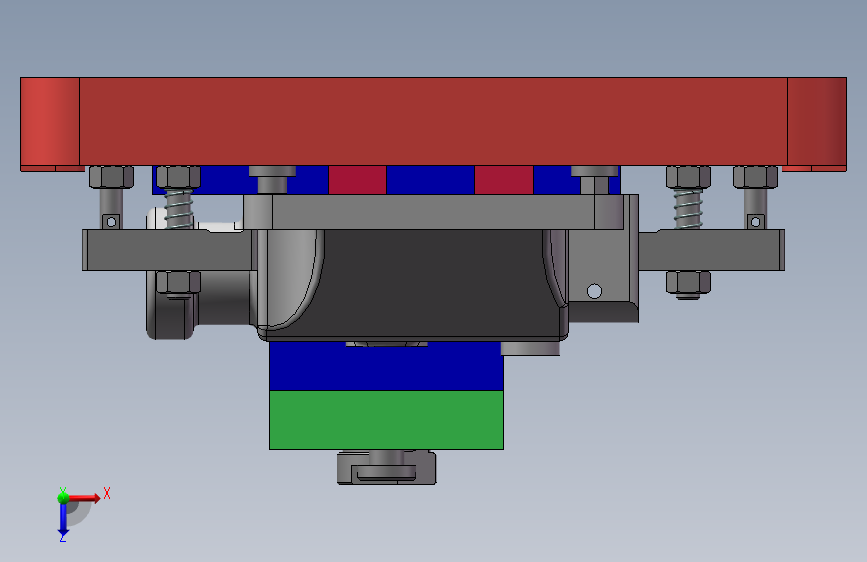

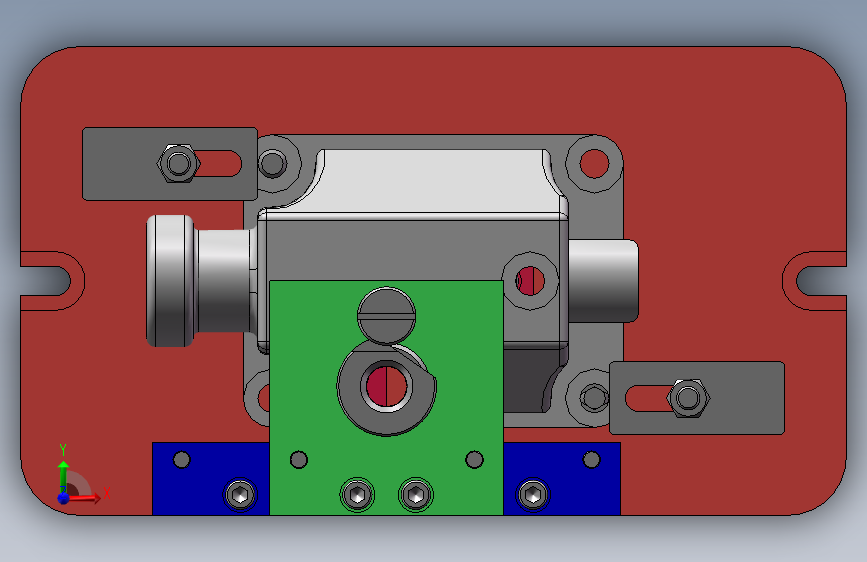

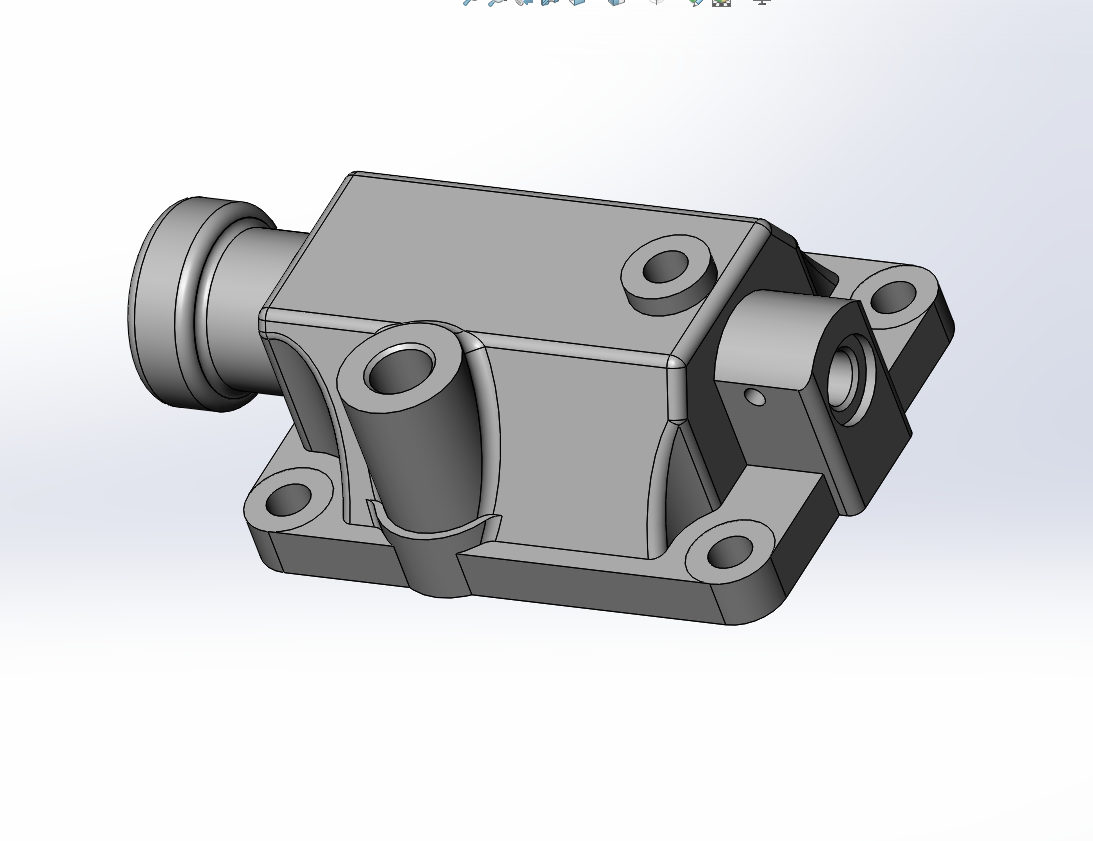

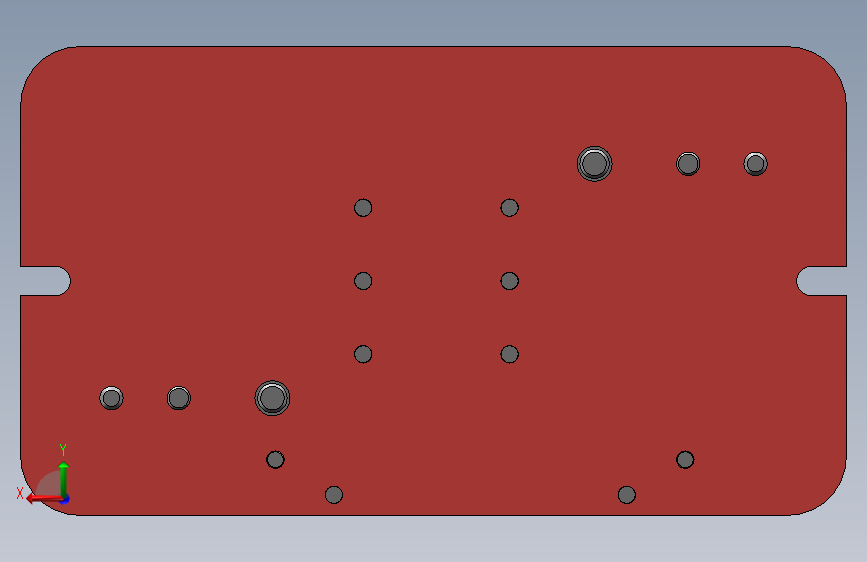

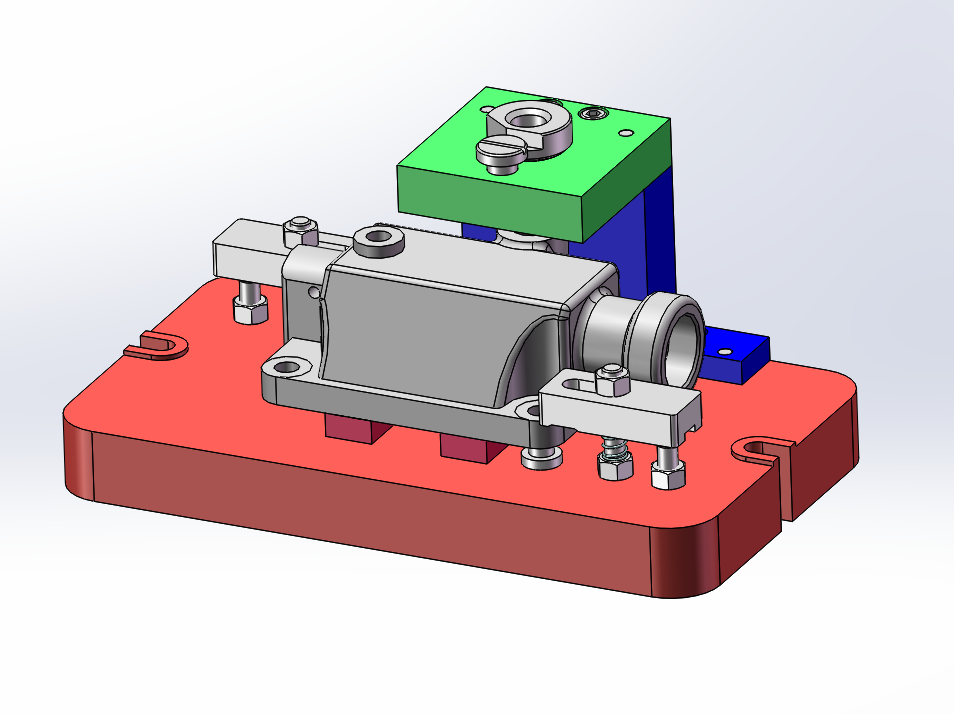

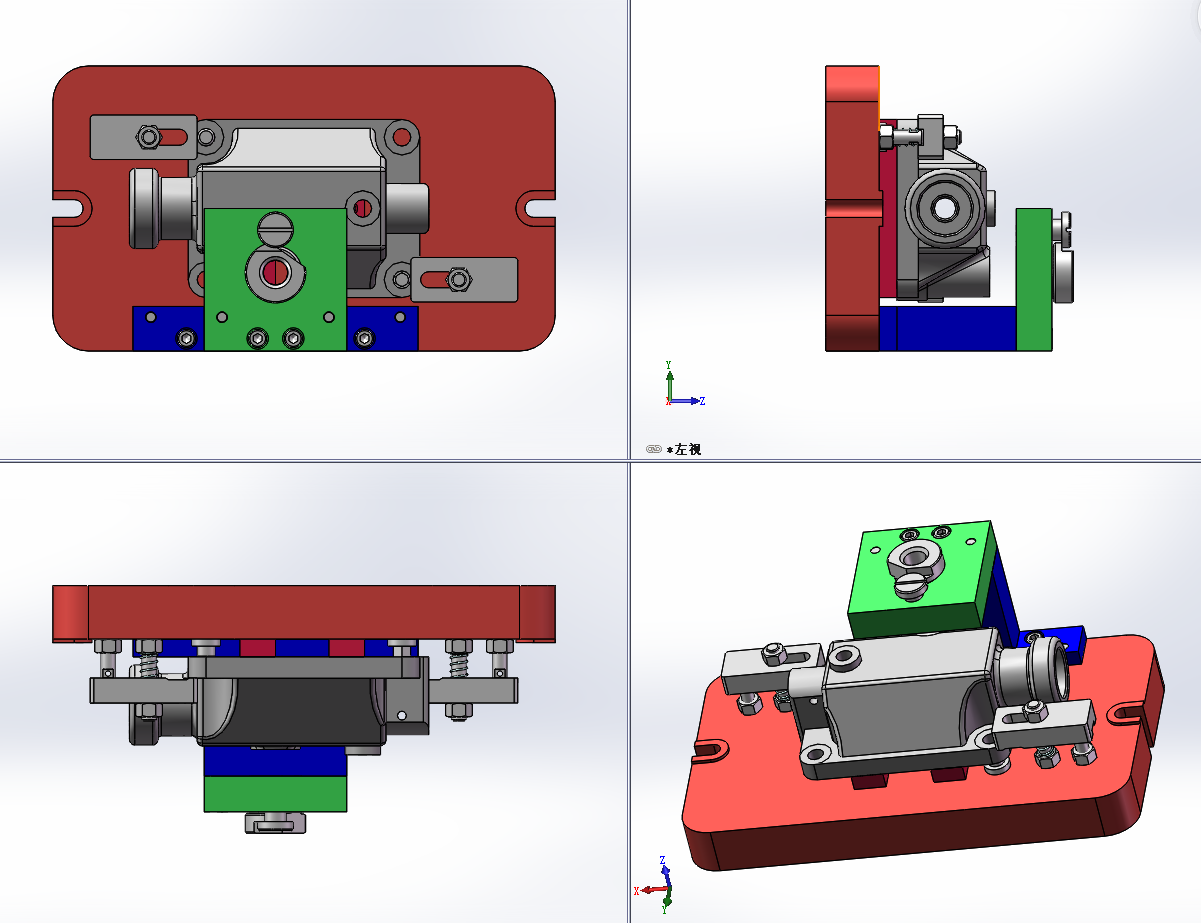

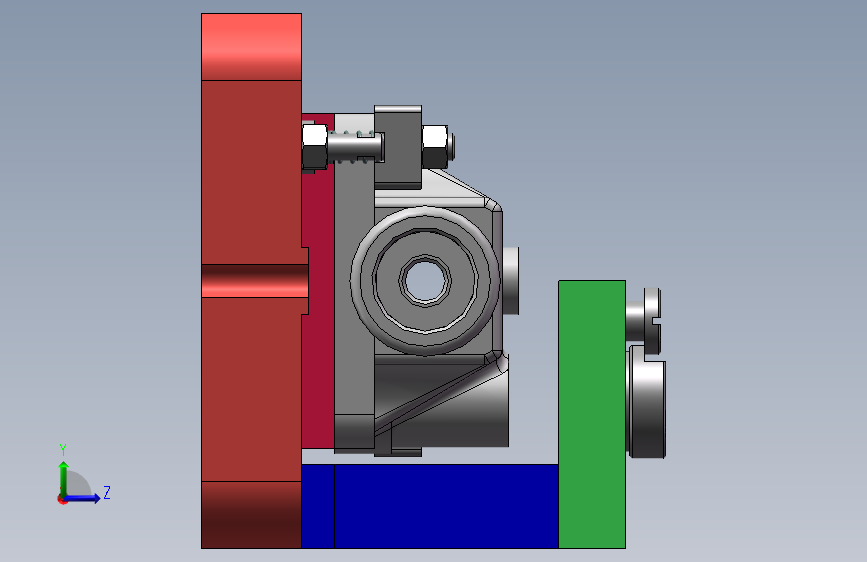

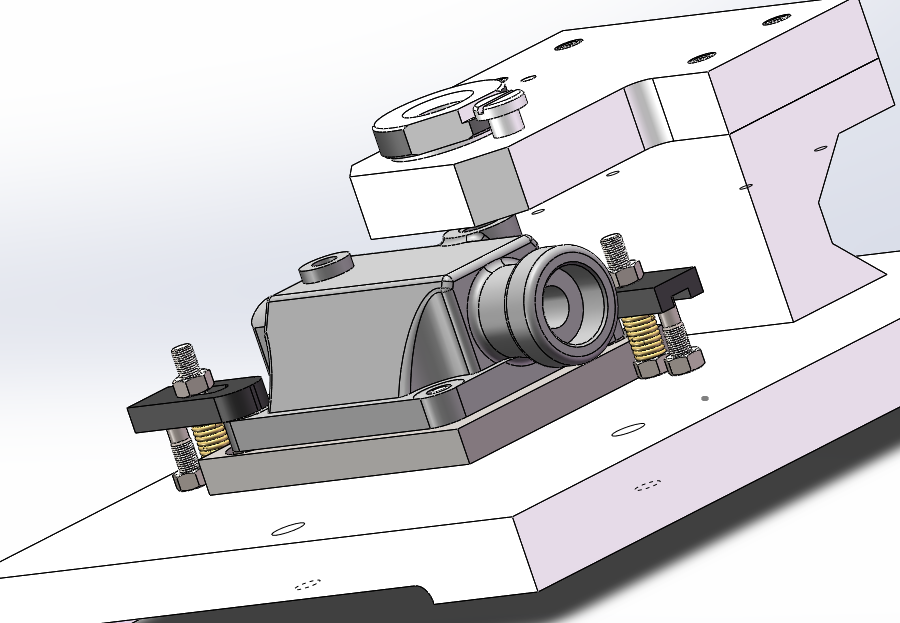

顶盖工艺规程及钻Φ14孔夹具设计（含三维图SW）
图纸描述
顶盖工艺规程及钻Φ14孔夹具设计（含三维图SW）图纸下载,该图纸类型属于五金工具、五金配件图纸,图纸大小5.95M,图纸格式为sldprt,step,dwg,pdf,sldasm,图纸软件为SOLIDWORKS 2016,可供设计参考。
下载需要350金币
立即下载 收藏
图纸信息
图纸ID ：456822
文件大小：5.95M
所需金币：350
图纸参数：可编辑，包含特征参数
图纸分类：五金工具
图纸格式：sldprt,step,dwg,pdf,sldasm
软件版本：SOLIDWORKS 2016
作者
利通
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

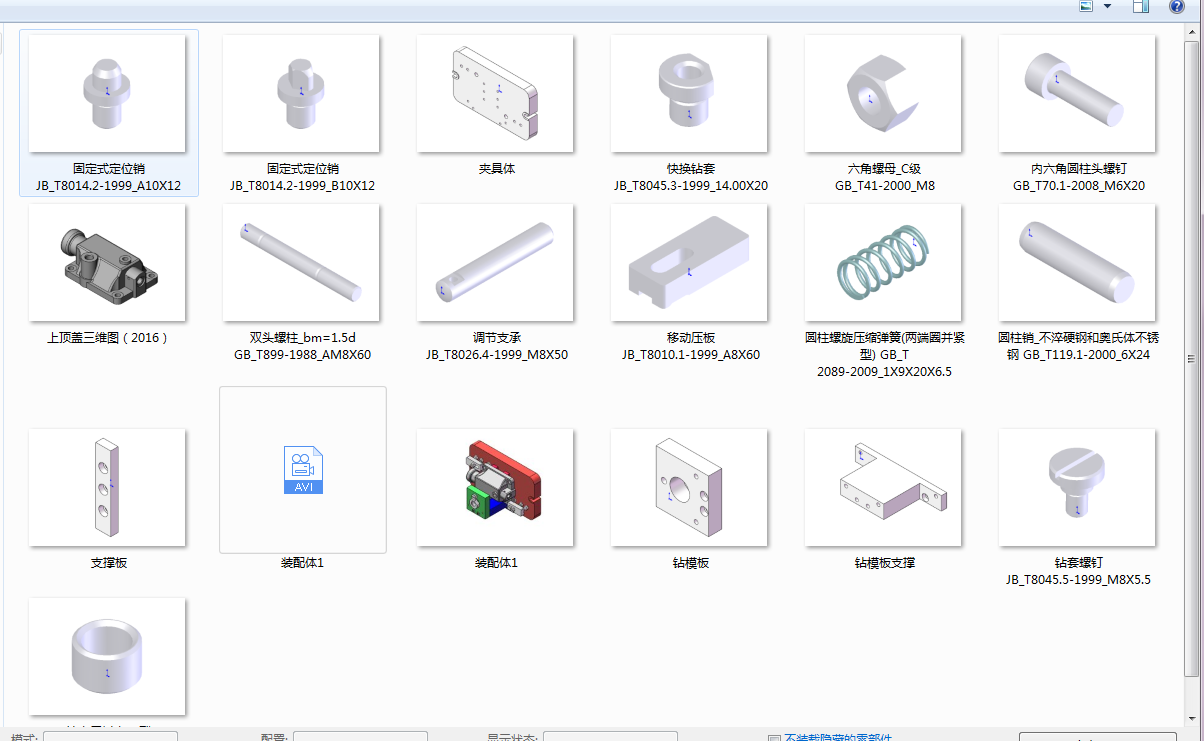

| 1 |  上顶盖三维图（2016）.SLDPRT | 429.84K |
| 2 |  上顶盖三维图（2016）.STEP | 614.04K |
| 3 |  夹具体.dwg | 92.24K |
| 4 | 夹具体12.dwg | 99.75K |
| 5 |  工序卡片.doc | 229.00K |
| 6 | 工艺过程卡.doc | 46.50K |
| 7 | 支撑板.dwg | 82.24K |
| 8 | 装配图.dwg | 349.06K |
| 9 | 装配图123.dwg | 351.17K |
| 10 | 说明书.doc | 349.50K |
| 11 | 钻模板.dwg | 85.90K |
| 12 | 钻模板支撑.dwg | 85.78K |
| 13 | 顶盖.dwg | 149.28K |
| 14 |  顶盖.pdf | 106.27K |
| 15 | 上顶盖三维图（2016）.SLDPRT | 429.84K |
| 16 | 六角螺母_C级GB_T41-2000_M8.sldprt | 51.94K |
| 17 | 内六角圆柱头螺钉GB_T70.1-2008_M6X20.sldprt | 76.35K |
| 18 | 双头螺柱_bm1.5dGB_T899-1988_AM8X60.sldprt | 49.32K |
| 19 | 固定式定位销JB_T8014.2-1999_A10X12.sldprt | 44.71K |
| 20 | 固定式定位销JB_T8014.2-1999_B10X12.sldprt | 48.45K |
| 21 | 圆柱螺旋压缩弹簧两端圈并紧型GB_T2089-2009_1X9X20X6.5.sldprt | 305.15K |
| 22 | 圆柱销_不淬硬钢和奥氏体不锈钢GB_T119.1-2000_6X24.sldprt | 51.22K |
| 23 | 夹具体.SLDPRT | 142.46K |
| 24 | 快换钻套JB_T8045.3-1999_14.00X20.sldprt | 62.01K |
| 25 | 支撑板.SLDPRT | 69.61K |
| 26 | 移动压板JB_T8010.1-1999_A8X60.sldprt | 51.88K |
| 27 | 装配体1.avi | 5.20M |
| 28 |  装配体1.SLDASM | 886.55K |
| 29 | 调节支承JB_T8026.4-1999_M8X50.sldprt | 59.02K |
| 30 | 钻套用衬套_A型JB_T8045.4-1999_22X20.sldprt | 55.05K |
| 31 | 钻套螺钉JB_T8045.5-1999_M8X5.5.sldprt | 51.22K |
| 32 | 钻模板.SLDPRT | 91.82K |
| 33 | 钻模板支撑.SLDPRT | 99.23K |
