蜜丸机传动机构

首页 >图纸库>零部件模型>传动部件2024-02-08报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0

0

26

图纸描述

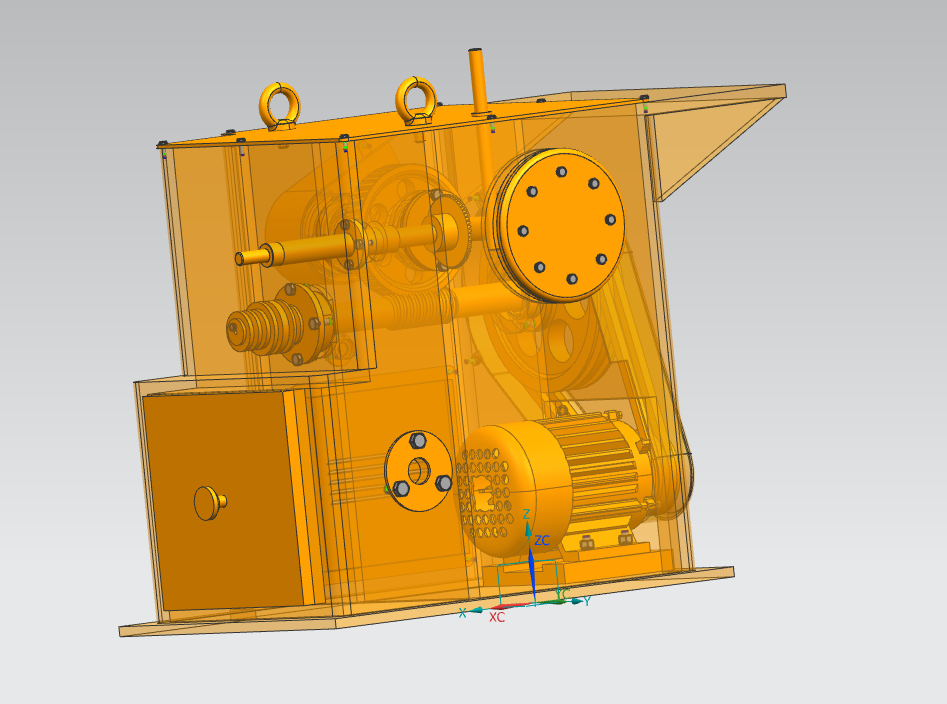

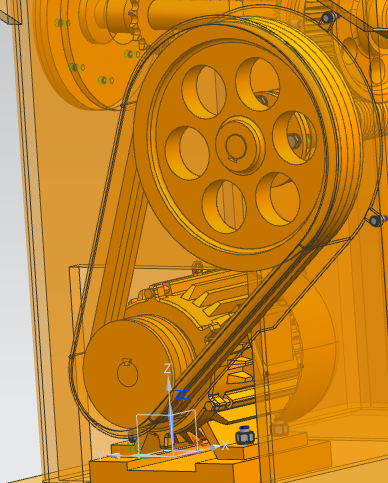

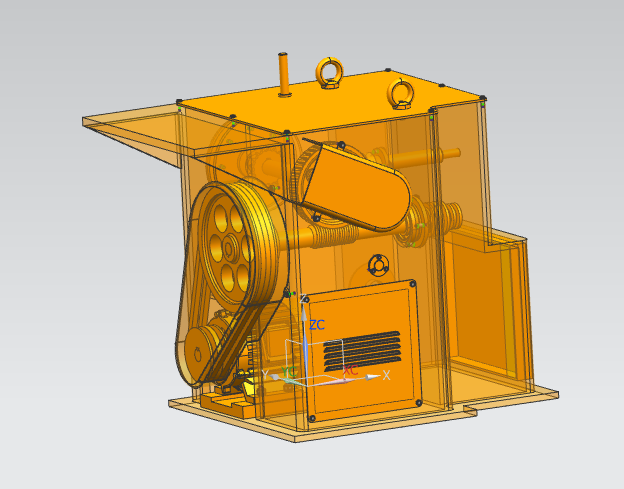

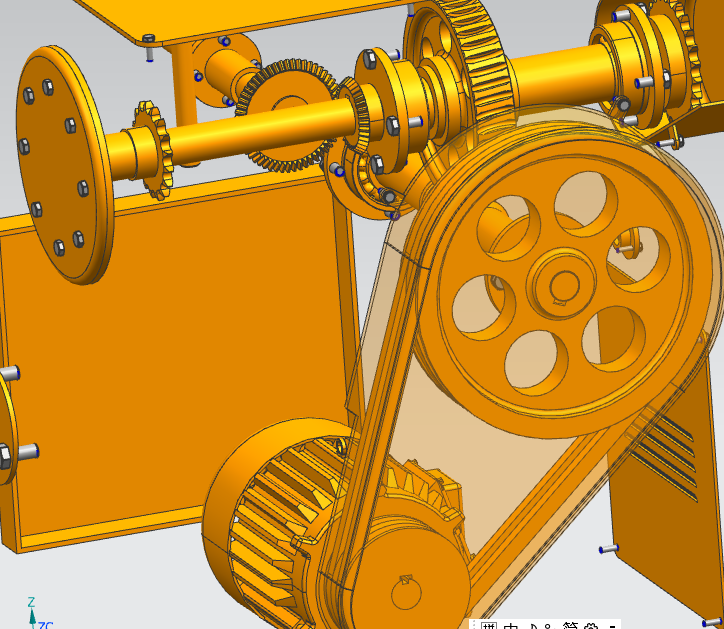

蜜丸机传动机构是蜜丸机的主要传动组件，由电机和带传动提供动力，内部经过蜗轮蜗杆和锥齿轮两级传动后输出，轴承、键等零件齐全，侧面还有防护罩等装置。

下载需要500金币

立即下载收藏

图纸信息

图纸ID ：456272

文件大小：15.78M

所需金币：500

图纸参数：可编辑，包含特征参数

图纸分类：零部件模型

图纸格式：prt

软件版本：UG NX 10

作者

何代亦

已分享: 份作品

作者头像

关注

咨询

文件列表

#	文件名称	大小
1	7207轴承.prt	692.00K
2	7308轴承.prt	648.00K
3	B型三角带.prt	150.00K
4	B型三角带轮.prt	426.00K
5	GB-T5780-2000M10x25.prt	214.50K
6	GB-T5780-2000M12x45.prt	216.00K
7	GB-T5780-2000M14x30.prt	217.00K
8	GB-T5780-2000M5x20.prt	213.50K
9	GB-T5780-2000M6x20.prt	213.50K
10	GB-T5780-2000M8x20.prt	214.50K
11	GB-T6170_F-2000M12x1.75.prt	254.00K
12	GB859-8710.prt	180.00K
13	GB859-8712.prt	181.50K
14	GB859-876.prt	179.00K
15	凸轮轴.prt	217.00K
16	切药机油镜.prt	133.50K
17	前机架.prt	1.34M
18	吊环螺钉M16.prt	330.00K
19	垫片.prt	130.00K
20	大伞齿轮.prt	1.15M
21	大垫片.prt	128.50K
22	大轴承盖.prt	194.00K
23	密封圈压盖.prt	241.00K
24	小伞齿轮.prt	752.00K
25	挡圈.prt	146.50K
26	橡胶油封.prt	139.00K
27	油位压盖.prt	183.00K
28	涡轮箱盖.prt	188.00K
29	涡轮轴.prt	334.00K
30	电器门.prt	180.00K
31	电机.prt	2.07M
32	电机三角带轮.prt	211.00K
33	电机托板.prt	256.50K
34	电机皮带罩.prt	289.00K
35	电机通风罩.prt	784.00K
36	皮带轮.prt	277.50K
37	盖板.prt	303.00K
38	组装.prt	552.00K
39	蜗杆.prt	1.97M
40	蜗轮.prt	3.82M
41	转换器开关固定板.prt	153.50K
42	铜套.prt	173.00K
43	链轮.prt	544.00K
44	链轮2.prt	386.50K
45	链轮罩.prt	227.00K
46	键10-8-20.prt	139.00K
47	键10-8-25.prt	141.00K
48	键12-8-40.prt	140.50K
49	键16-10-55.prt	141.50K
50	键8-7-30.prt	139.50K
51	键8-7-80.prt	141.00K
52	限位柱.prt	144.00K
53	隔套.prt	129.50K
