CA1340杠杆铣槽夹具装配+三维模型图纸下载,该图纸类型属于五金工具、五金配件图纸,图纸大小2.44M,图纸格式为dwg,sldprt,sldasm,step,图纸软件为SOLIDWORKS 2010,可供设计参考。

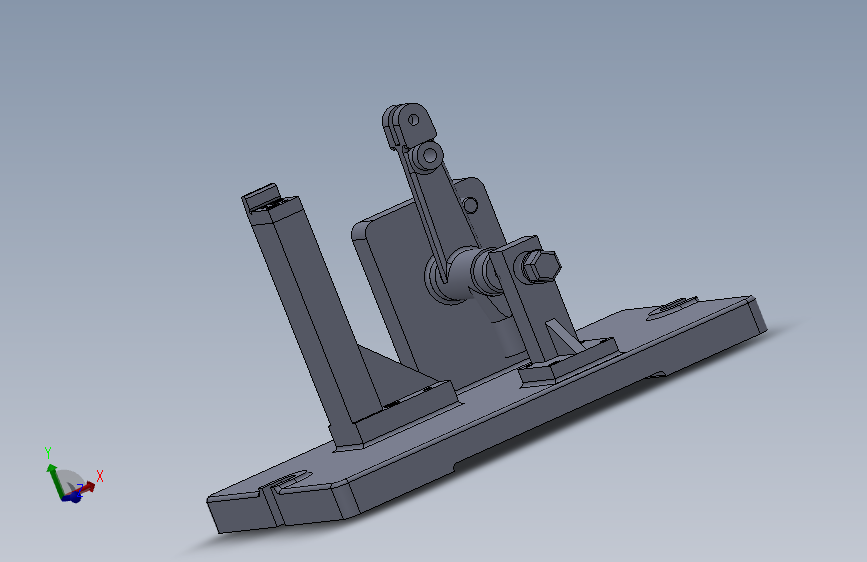

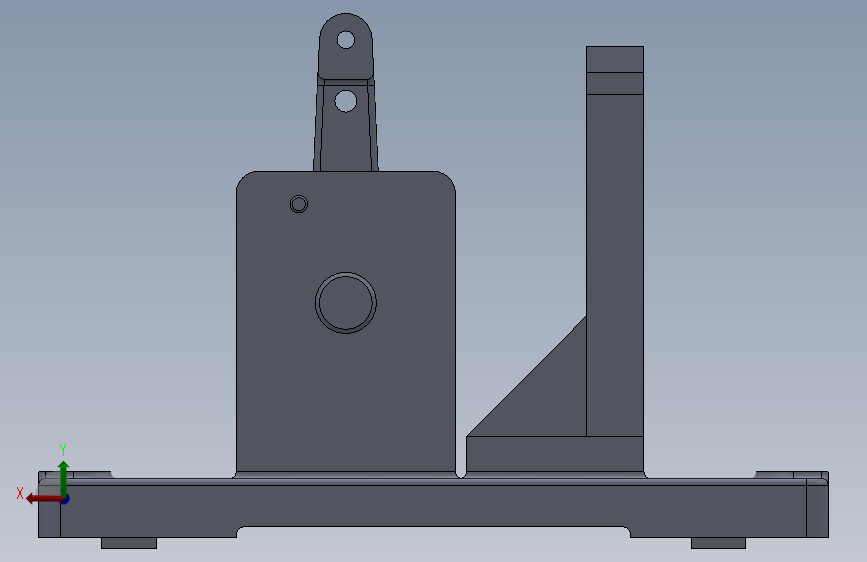

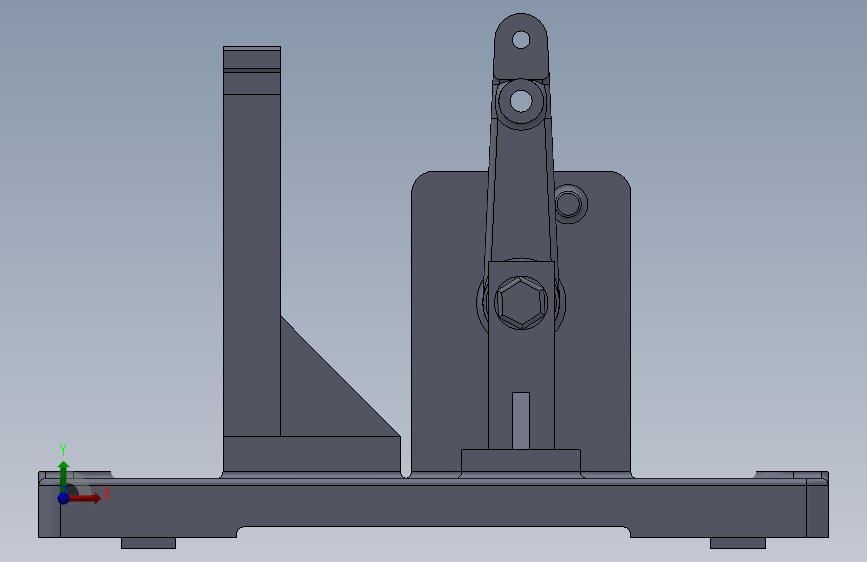

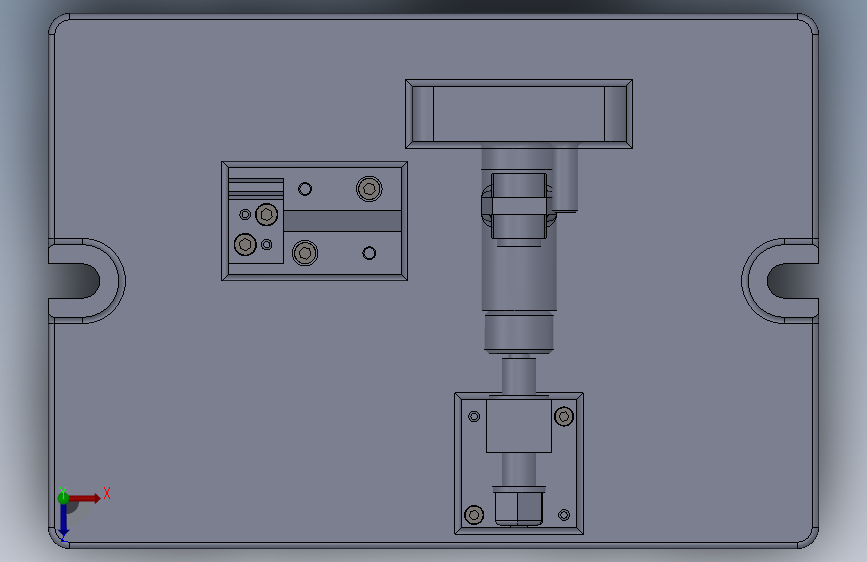

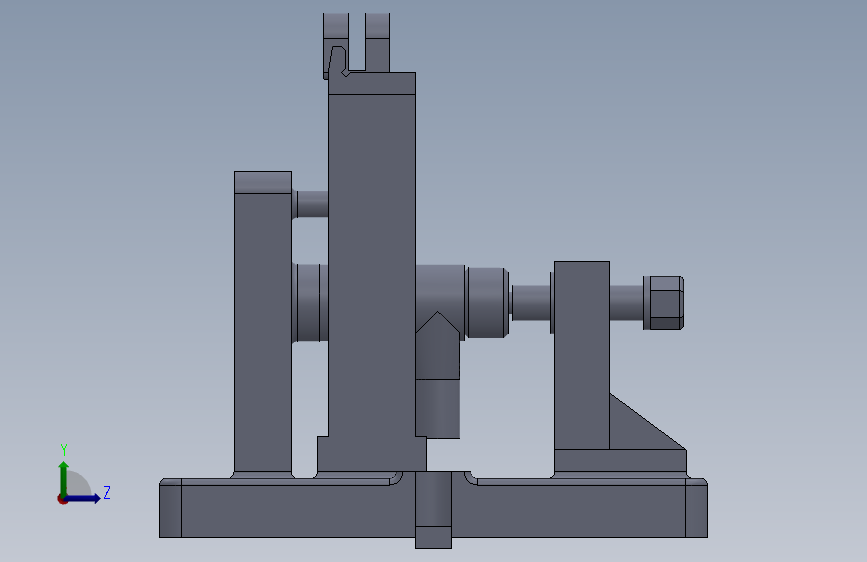

CA1340杠杆铣槽夹具装配+三维模型
图纸描述
CA1340杠杆铣槽夹具装配+三维模型图纸下载,该图纸类型属于五金工具、五金配件图纸,图纸大小2.44M,图纸格式为dwg,sldprt,sldasm,step,图纸软件为SOLIDWORKS 2010,可供设计参考。
下载需要250金币
立即下载 收藏
图纸信息
图纸ID ：455795
文件大小：2.44M
所需金币：250
图纸参数：可编辑，包含特征参数
图纸分类：五金工具
图纸格式：dwg,sldprt,sldasm,step
软件版本：SOLIDWORKS 2010
作者
WX_203030
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  铣8槽装配图.dwg | 273.03K |
| 2 | 零件图.dwg | 143.69K |
| 3 |  GB／T70．1-2000内六角圆柱头螺钉M5×16.SLDPRT | 225.50K |
| 4 | GB／T70．1-2000内六角圆柱头螺钉M6×10.SLDPRT | 225.50K |
| 5 | GB／T70．1-2000内六角圆柱头螺钉M6×25.SLDPRT | 221.00K |
| 6 | JB／T8045．3-1999快换钻套15×9×16.SLDPRT | 220.00K |
| 7 | 压块.SLDPRT | 145.00K |
| 8 | 圆柱销5.SLDPRT | 132.00K |
| 9 | 圆柱销6.SLDPRT | 143.00K |
| 10 | 定位盘.SLDPRT | 146.00K |
| 11 | 定位键小槽.SLDPRT | 124.50K |
| 12 | 对刀块支架.SLDPRT | 203.50K |
| 13 |  对刀块组件.SLDASM | 156.50K |
| 14 | 挡销.SLDPRT | 134.50K |
| 15 | 支架带加强筋.SLDPRT | 218.00K |
| 16 | 杠杆零件.SLDPRT | 379.00K |
| 17 | 直角对刀块.SLDPRT | 148.00K |
| 18 | 螺套.SLDPRT | 105.00K |
| 19 | 装配.SLDASM | 531.50K |
| 20 |  装配.STEP | 1.36M |
| 21 | 铣夹具体小槽.SLDPRT | 478.00K |
| 22 | 锁紧螺钉M16.SLDPRT | 185.50K |
