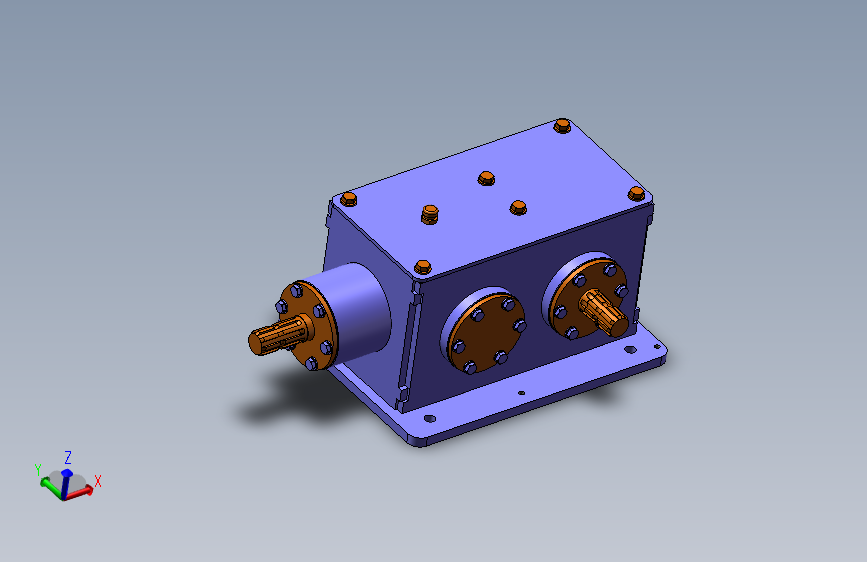

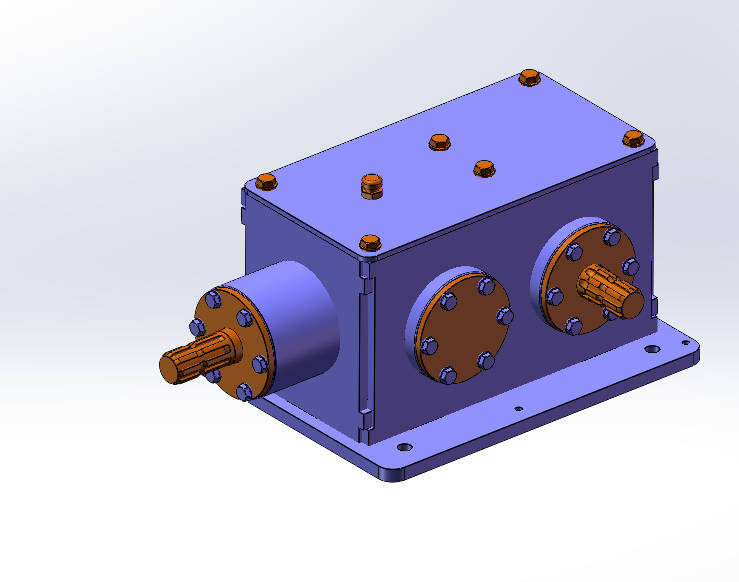

木薯收获机专用变速箱适用于工作幅宽140CM，两垄木薯收获机，由焊接箱体锥齿轮组 圆柱 齿轮组花键轴 横向 齿轮轴 轴承及端盖、密封件等组成.该箱体输入轴锥伞齿轮组速比为18：21，圆柱齿轮分别为齿数为24：28，齿轮模数均为7

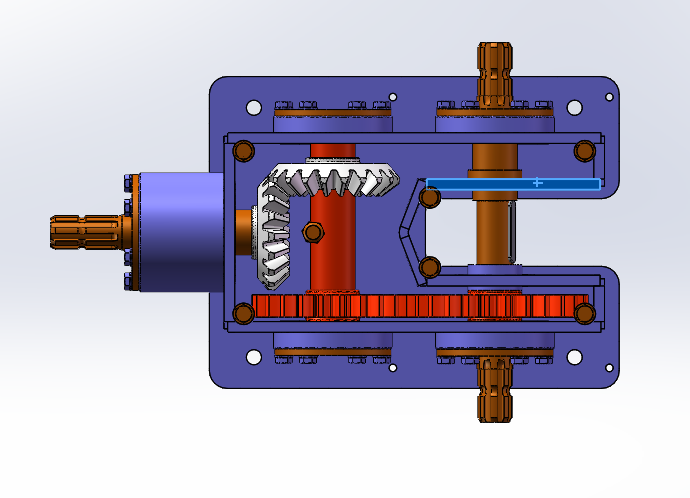

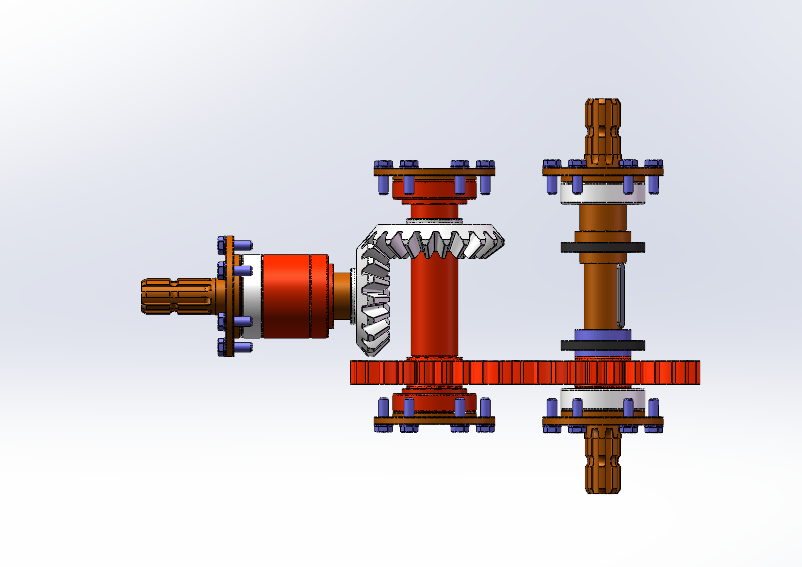

木薯收获机变速箱装配
图纸描述
木薯收获机专用变速箱适用于工作幅宽140CM，两垄木薯收获机，由焊接箱体锥齿轮组 圆柱 齿轮组花键轴 横向 齿轮轴 轴承及端盖、密封件等组成.该箱体输入轴锥伞齿轮组速比为18：21，圆柱齿轮分别为齿数为24：28，齿轮模数均为7
下载需要300金币
立即下载 收藏
图纸信息
作者
顾橡
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  GB894．1-86轴用弹性挡圈A型40-1.5.SLDPRT | 88.27K |
| 2 | GBT9877.1-88密封圈FB40628.SLDPRT | 73.50K |
| 3 | GB／T1096-2003普通平键A型12×32.SLDPRT | 162.39K |
| 4 | GB／T1096-2003普通平键A型12×70.SLDPRT | 151.61K |
| 5 | GB／T13871.1-2007[带副唇内包骨架型FB型40×62].SLDPRT | 147.94K |
| 6 | GB／T276-2013[一面带防尘盖的深沟球轴承[60000-Z]6308-Z].SLDPRT | 1.35M |
| 7 | GB／T297-2015[圆锥滚子轴承[30000]30308].SLDPRT | 317.53K |
| 8 | GB／T5783-2000六角头螺栓全螺纹M10×30.SLDPRT | 194.13K |
| 9 | GB／T5783-2000六角头螺栓全螺纹M12×25.SLDPRT | 194.17K |
| 10 | GB／T6170-20001型六角螺母A级和B级M12.SLDPRT | 136.81K |
| 11 | GB／T9877.1-1988密封圈60×90.SLDPRT | 77.52K |
| 12 | JBZQ4446-1997锥管螺纹内六角螺塞R3／8×12.SLDPRT | 117.33K |
| 13 | JB／ZQ4340-2006碟形垫圈10.SLDPRT | 72.98K |
| 14 | JB／ZQ4340-2006碟形垫圈12.SLDPRT | 79.28K |
| 15 | 木薯收获机变速箱A1箱体板1.SLDPRT | 114.29K |
| 16 | 木薯收获机变速箱A2箱体板2.SLDPRT | 129.38K |
| 17 | 木薯收获机变速箱A3箱体板3.SLDPRT | 130.60K |
| 18 | 木薯收获机变速箱A4箱体板4.SLDPRT | 168.78K |
| 19 | 木薯收获机变速箱A5箱体板折弯.SLDPRT | 188.77K |
| 20 | 木薯收获机变速箱A6箱体底板.SLDPRT | 324.21K |
| 21 | 木薯收获机变速箱A7输入轴管.SLDPRT | 142.69K |
| 22 | 木薯收获机变速箱A8输出轴管.SLDPRT | 180.83K |
| 23 |  木薯收获机变速箱A焊接箱体.SLDASM | 301.79K |
| 24 | 木薯收获机变速箱B箱体盖.SLDPRT | 115.06K |
| 25 | 木薯收获机变速箱C主轴.SLDPRT | 443.74K |
| 26 | 木薯收获机变速箱D大隔套.SLDPRT | 93.29K |
| 27 | 木薯收获机变速箱E轴承盖.SLDPRT | 111.71K |
| 28 | 木薯收获机变速箱F中间轴.SLDPRT | 207.65K |
| 29 | 木薯收获机变速箱G小隔套.SLDPRT | 88.24K |
| 30 | 木薯收获机变速箱H轴承端盖.SLDPRT | 104.27K |
| 31 | 木薯收获机变速箱J密封垫.SLDPRT | 90.01K |
| 32 | 木薯收获机变速箱K输出轴.SLDPRT | 501.70K |
| 33 | 木薯收获机变速箱L隔套.SLDPRT | 95.13K |
| 34 | 木薯收获机变速箱M通气孔螺栓.SLDPRT | 286.71K |
| 35 | 木薯收获机变速箱N圆锥齿轮18×7.SLDPRT | 905.28K |
| 36 | 木薯收获机变速箱P圆柱齿轮24×7.SLDPRT | 539.30K |
| 37 | 木薯收获机变速箱Q圆锥齿轮21×7.SLDPRT | 924.14K |
| 38 | 木薯收获机变速箱R圆柱齿轮28×7.SLDPRT | 573.75K |
| 39 | 木薯收获机变速箱T中间轴隔套.SLDPRT | 68.68K |
| 40 | 木薯收获机变速箱装配.SLDASM | 7.64M |
| 41 |  木薯收获机变速箱装配.STEP | 10.32M |
