钳孔装夹夹具采用UG技术进行制图，确保了设计的精确度和高效性。图纸明细表详尽展示了各组件的规格、材料及数量，技术要求则详细阐述了产品的性能标准与安全规范。 设计原理基于机械定位与夹紧技术，通过优化的结构设计和夹持机制，实现了工件的快速定位与稳定夹紧。其用途明确，主要用于机械加工、焊接等工艺中，提高生产效率与作业精度。 通过优化设计和选材，钳孔装夹夹具不仅稳定耐用，而且具有优秀的操作性能和工作效率，为各种加工作业提供了高效、可靠的夹持解决方案。
UG钳孔装夹夹具
图纸描述
钳孔装夹夹具采用UG技术进行制图，确保了设计的精确度和高效性。图纸明细表详尽展示了各组件的规格、材料及数量，技术要求则详细阐述了产品的性能标准与安全规范。 设计原理基于机械定位与夹紧技术，通过优化的结构设计和夹持机制，实现了工件的快速定位与稳定夹紧。其用途明确，主要用于机械加工、焊接等工艺中，提高生产效率与作业精度。 通过优化设计和选材，钳孔装夹夹具不仅稳定耐用，而且具有优秀的操作性能和工作效率，为各种加工作业提供了高效、可靠的夹持解决方案。
下载需要230金币
立即下载 收藏
图纸信息
作者
WX_202979
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

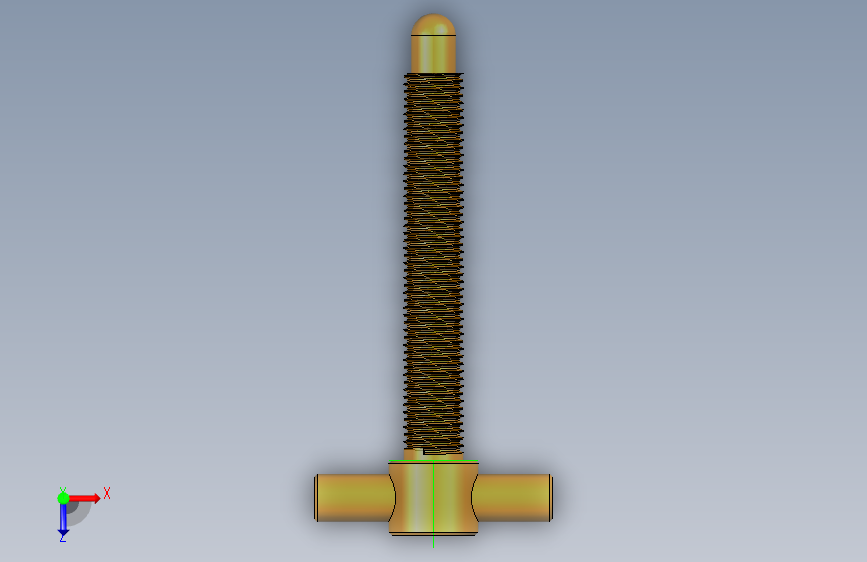

| 1 |  GB／T119-2000圆柱销A型8×15_step.prt | 71.65K |
| 2 | m10内六角螺钉.prt | 116.53K |
| 3 | m8内六角螺钉.prt | 117.74K |
| 4 | 六角螺钉m8x100.prt | 147.46K |
| 5 | 垫片螺钉.prt | 190.64K |
| 6 | 底盘螺钉.prt | 709.86K |
| 7 | 钻台体1零件图7.prt | 548.04K |
| 8 | 钻台体2零件图8.prt | 627.94K |

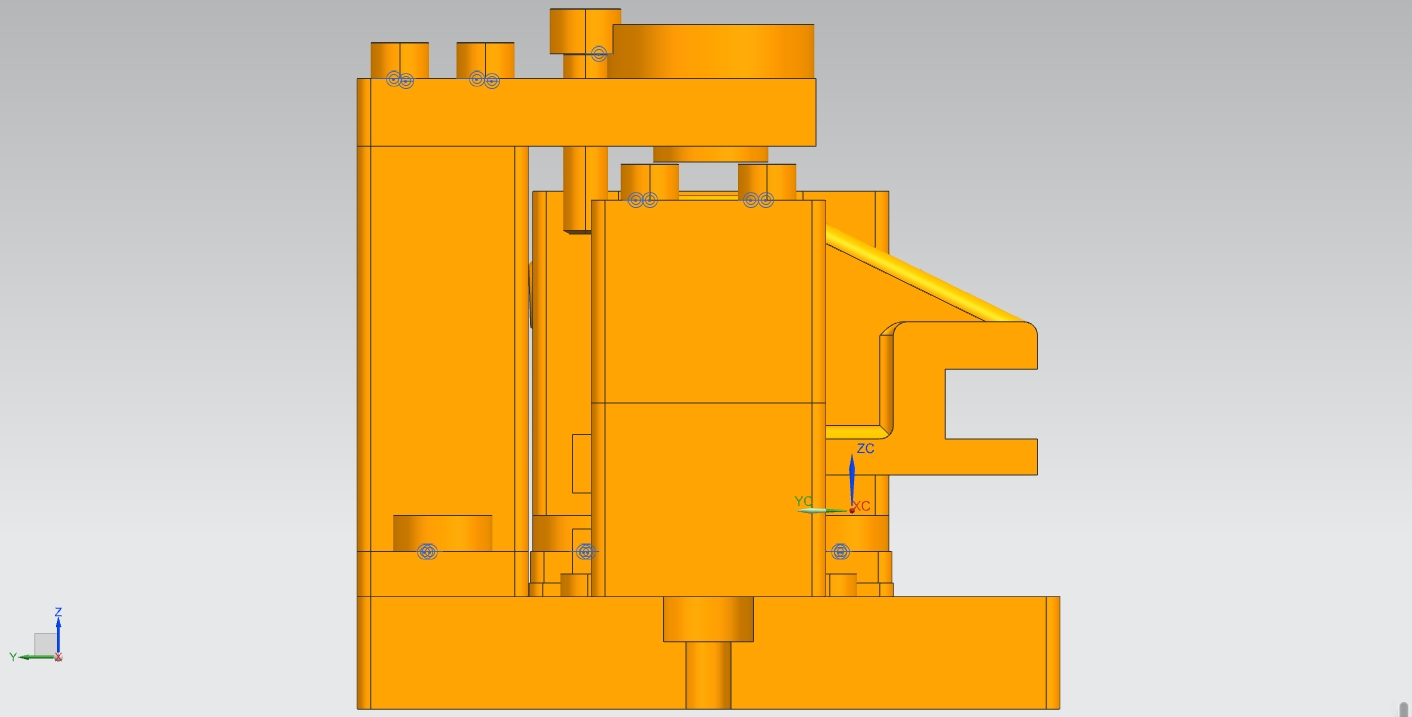

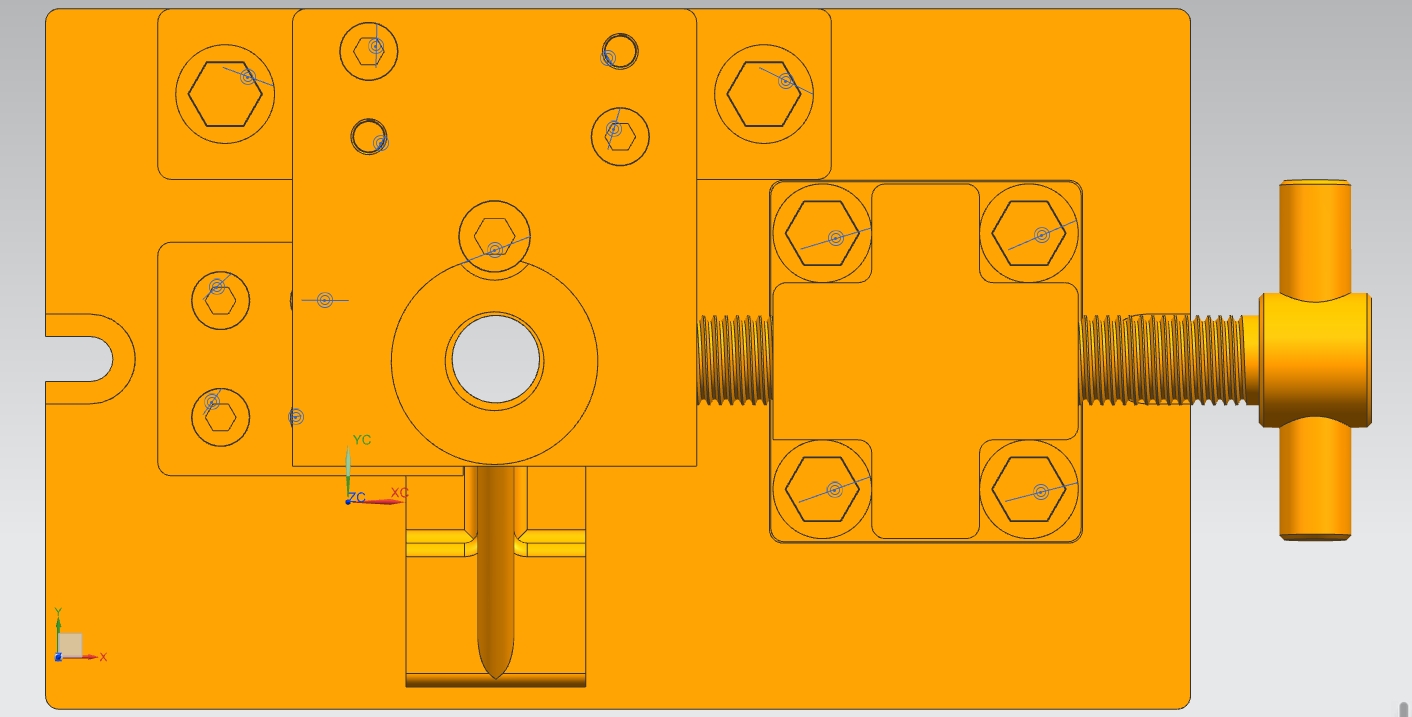

| 9 | 钻夹具拨叉装配图.prt | 174.53K |
| 10 | 钻夹具，v型块零件图1.prt | 286.33K |
| 11 | 钻夹具，垫片零件图4.prt | 294.88K |
| 12 | 钻夹具，工件零件图5.prt | 613.08K |
| 13 | 钻夹具，底座零件图3.prt | 1.85M |
| 14 | 钻夹具，螺纹杆零件图6.prt | 3.52M |
| 15 | 钻夹具，衬套.prt | 136.64K |
| 16 | 钻夹具，钻套零件图2.prt | 167.65K |
