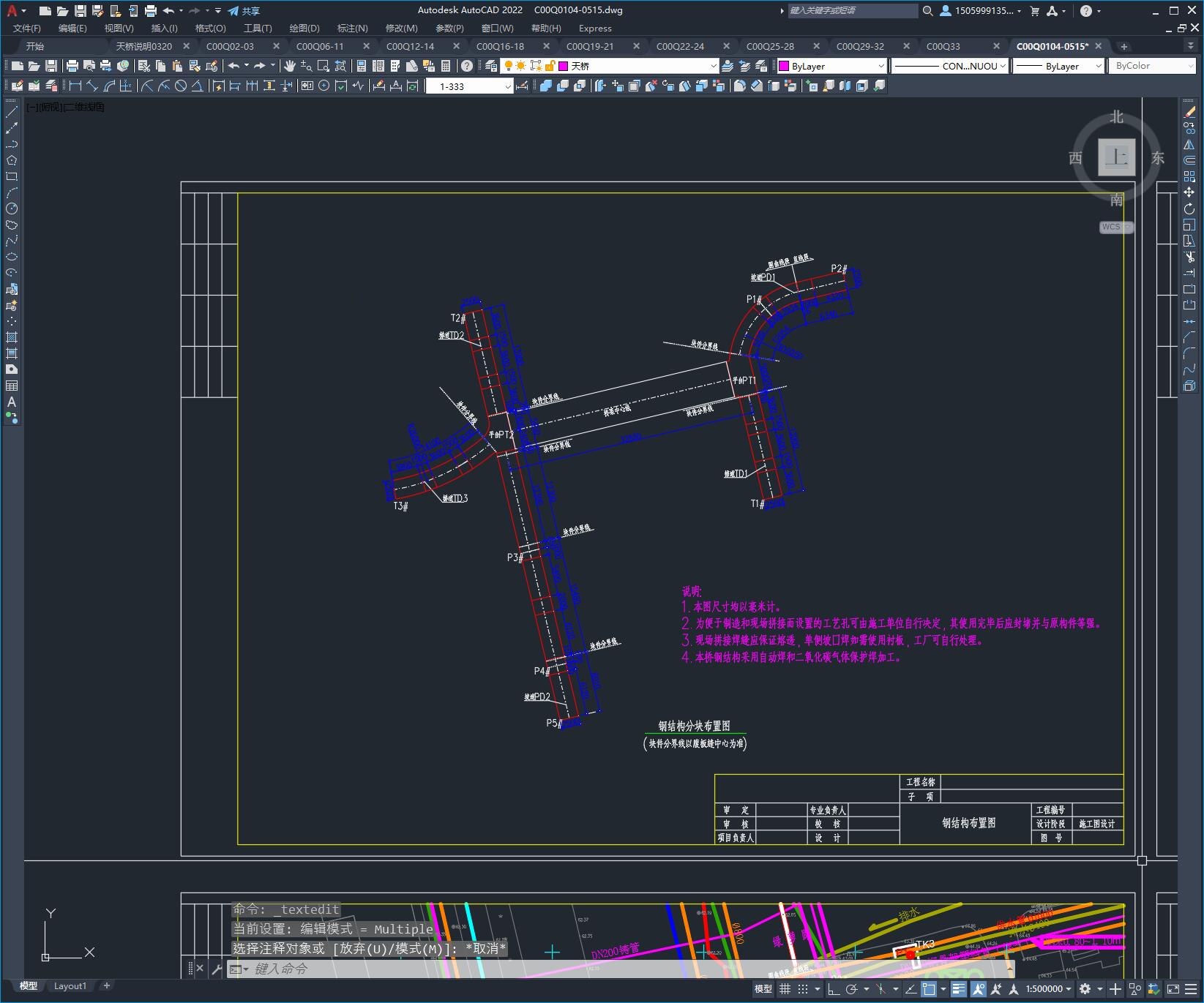

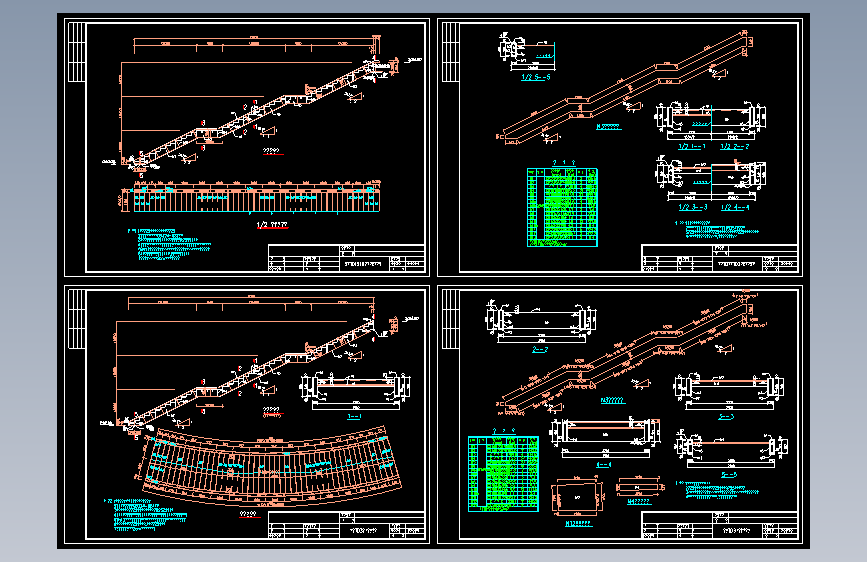

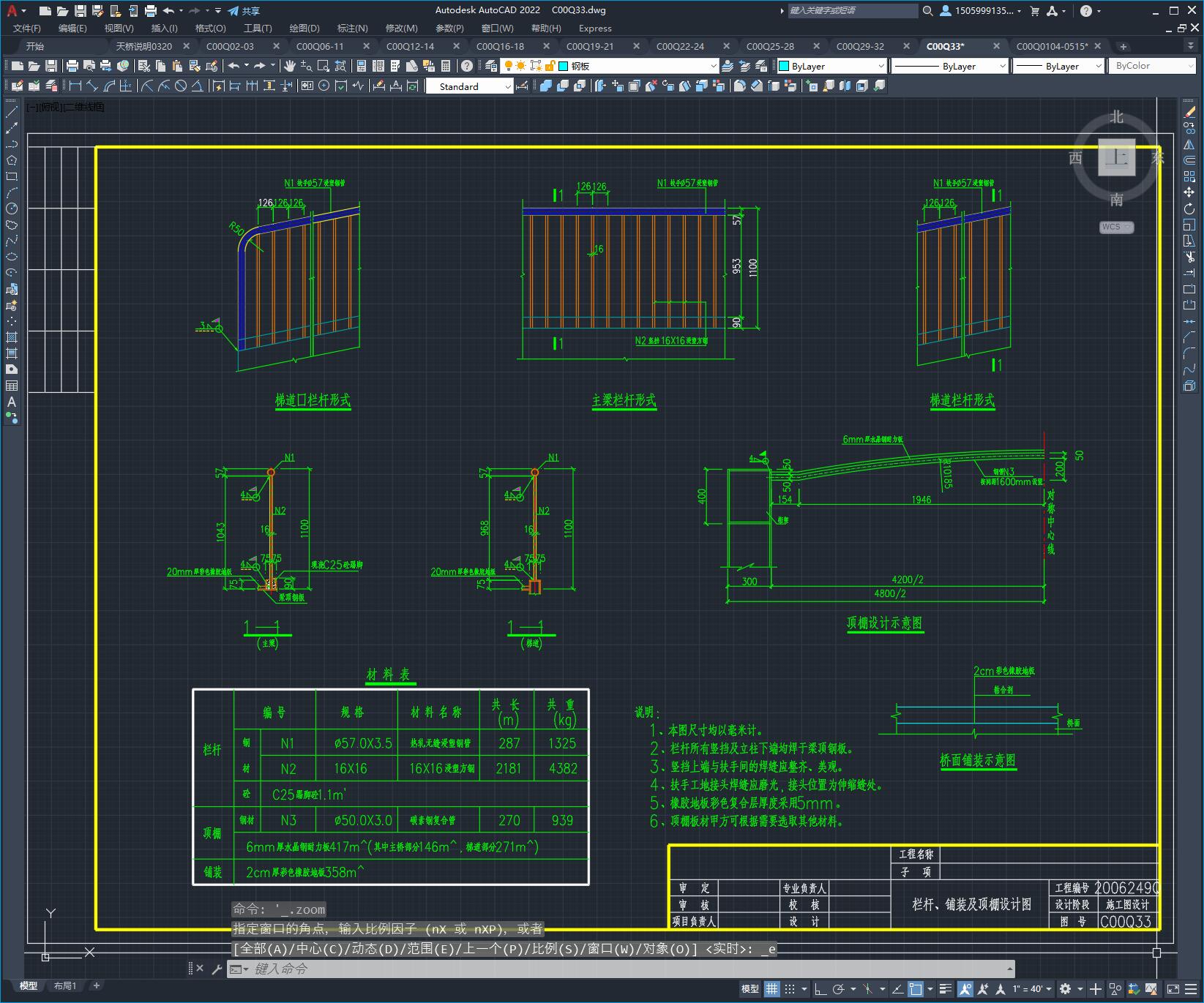

某路道口自行车人行天桥施工设计图
图纸描述

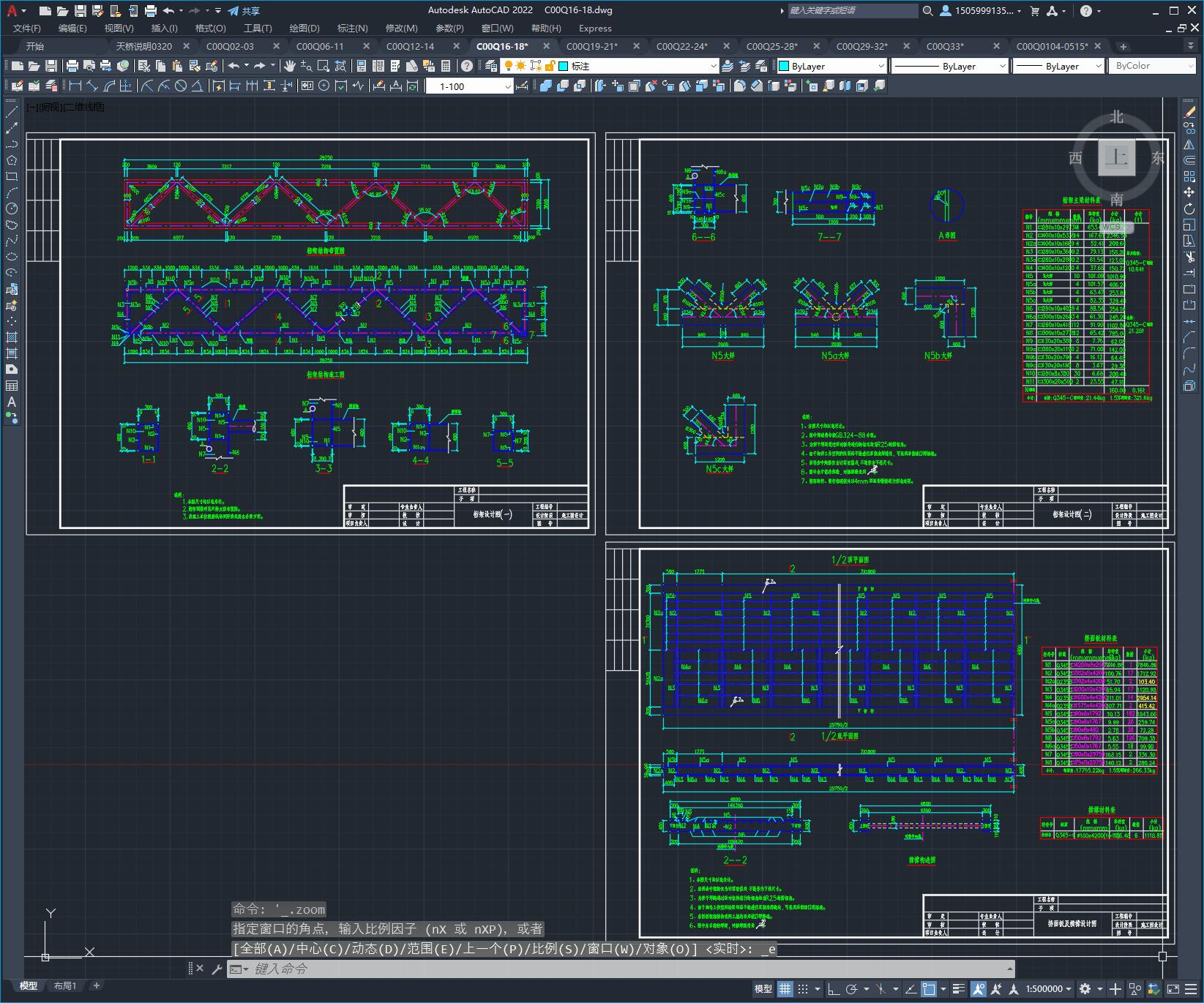

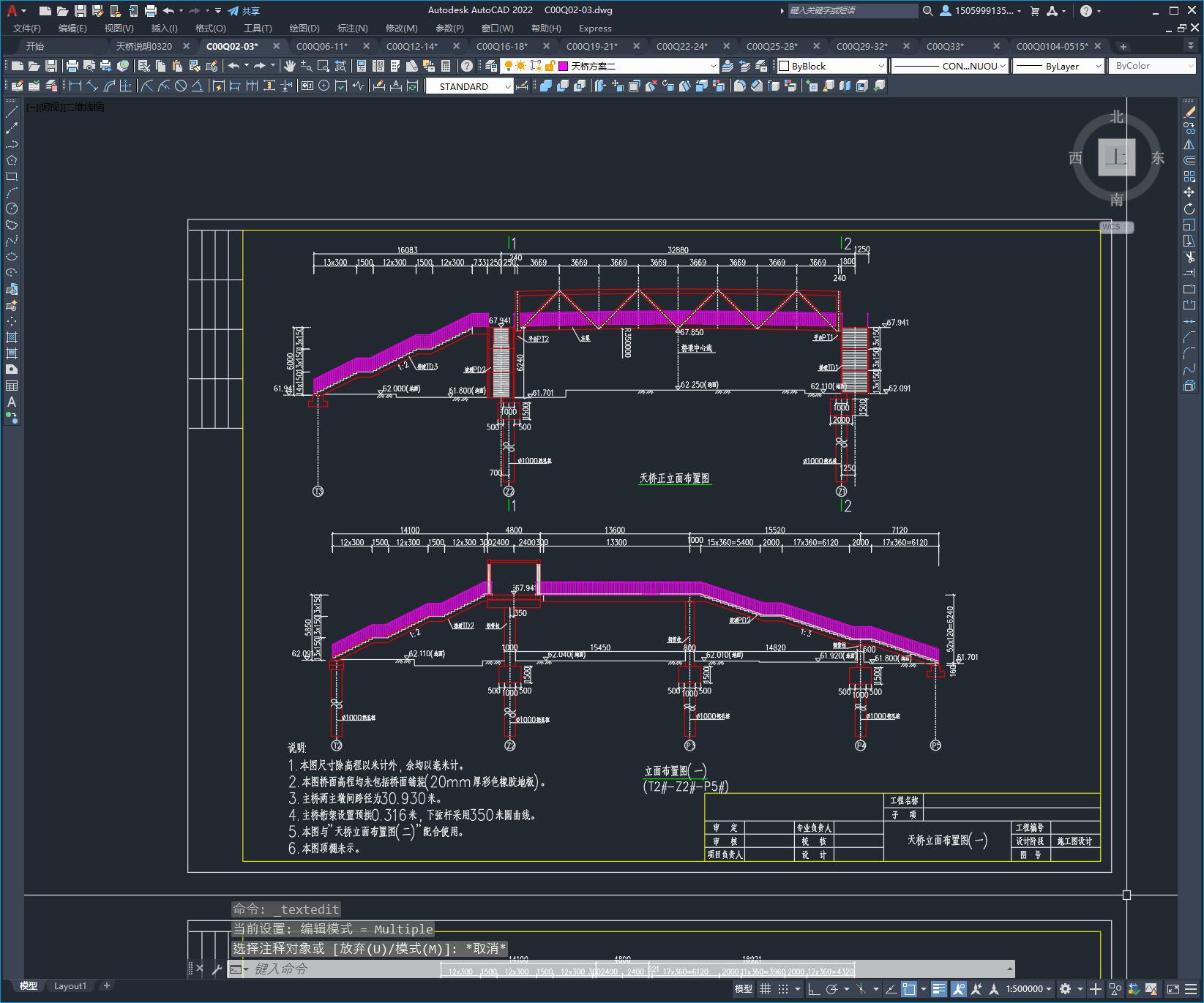

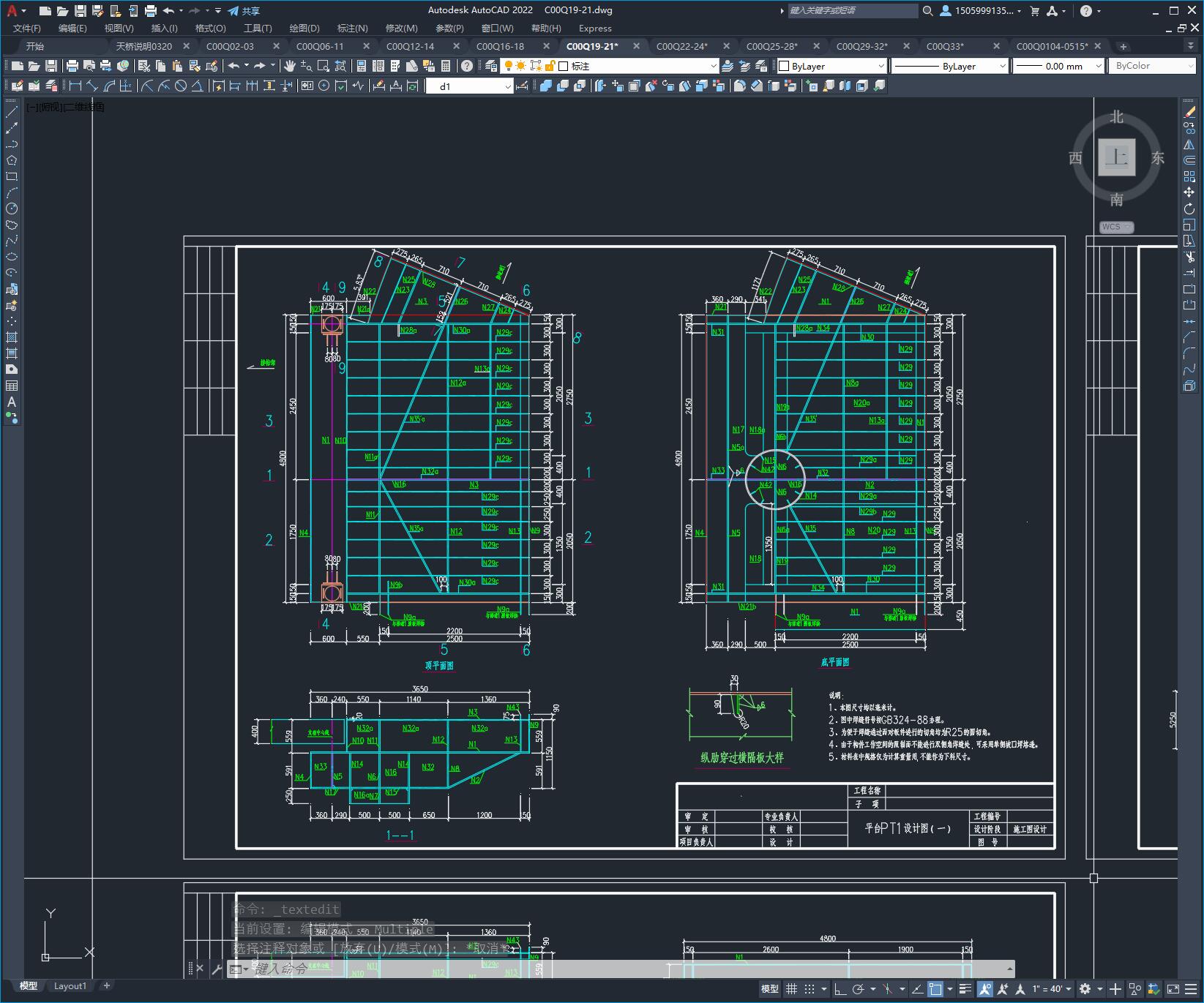

主桥设计 (1)、主桥采用钢桁架梁，横向两片，中间用横撑连接。主桥跨度为29.75m，简支于两侧平台之上，主桥高3.6m，上下弦杆采用300mmx400mm的箱形截面，腹杆采用300mmx300mm的箱形截面。 (2)、主桥范围内的钢桁架梁设置预拱，上下弦杆按圆弧曲线起拱，其中下弦杆起拱半径为350m的圆弧设置竖曲线，中点起拱316mm。上弦杆的起拱半径为353.2m。 (3)、桁梁两端分别支承于平台(PT1、PT2)上，平台PT1支座采用四氟滑板圆板式橡胶支座，平台PT2支座采用普通圆板橡胶支座。 (4)、平台(PT1、PT2)支撑桁架，并与两边的坡道(PD1
下载需要115金币
立即下载 收藏
图纸信息
作者
WX_202775
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  C00Q0104-0515.dwg | 760.75K |
| 2 | C00Q02-03.dwg | 547.72K |
| 3 | C00Q06-11.dwg | 702.44K |
| 4 | C00Q12-14.dwg | 501.84K |
| 5 | C00Q16-18.dwg | 553.16K |
| 6 | C00Q19-21.dwg | 587.06K |
| 7 | C00Q22-24.dwg | 948.44K |
| 8 | C00Q25-28.dwg | 718.63K |
| 9 | C00Q29-32.dwg | 595.31K |
| 10 | C00Q33.dwg | 393.91K |
| 11 | 天桥说明0320.dwg | 64.82K |
| 12 | 封面0320.dwg | 243.81K |
| 13 | 目录0320.dwg | 296.16K |
