某大学人行天桥施工图设计
图纸描述
一、 设计概况 此桥为**大学新旧校区之间架立的人行天桥，这座人行天桥为钢箱梁π式钢架桥，为适应受力需求和满足美观要求，刚架梁的上、下轮廓线均采用二次抛物线型。 二、 技术标准 1、设计荷载：人群荷载4kN/m2，。 2、桥 宽：净3.5米 3、桥下净空：机动车道为6米。 四、设计要点 1、π式钢架为等截面闭合钢箱梁形式，用16Mn钢板焊接成型，加劲角钢和型钢用A3钢，钢架梁外露面焊接后应涂以银灰色油漆。 2、人行梯道为1：2坡道，梯道均为二跑，平台以下采用25＃钢筋混凝土机构，平台以上为钢结构以减轻自重和便于安装，平台由宽度为60cm的25＃钢筋混
下载需要95金币
立即下载 收藏
图纸信息
作者
云即
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  00目录.dwg | 34.75K |

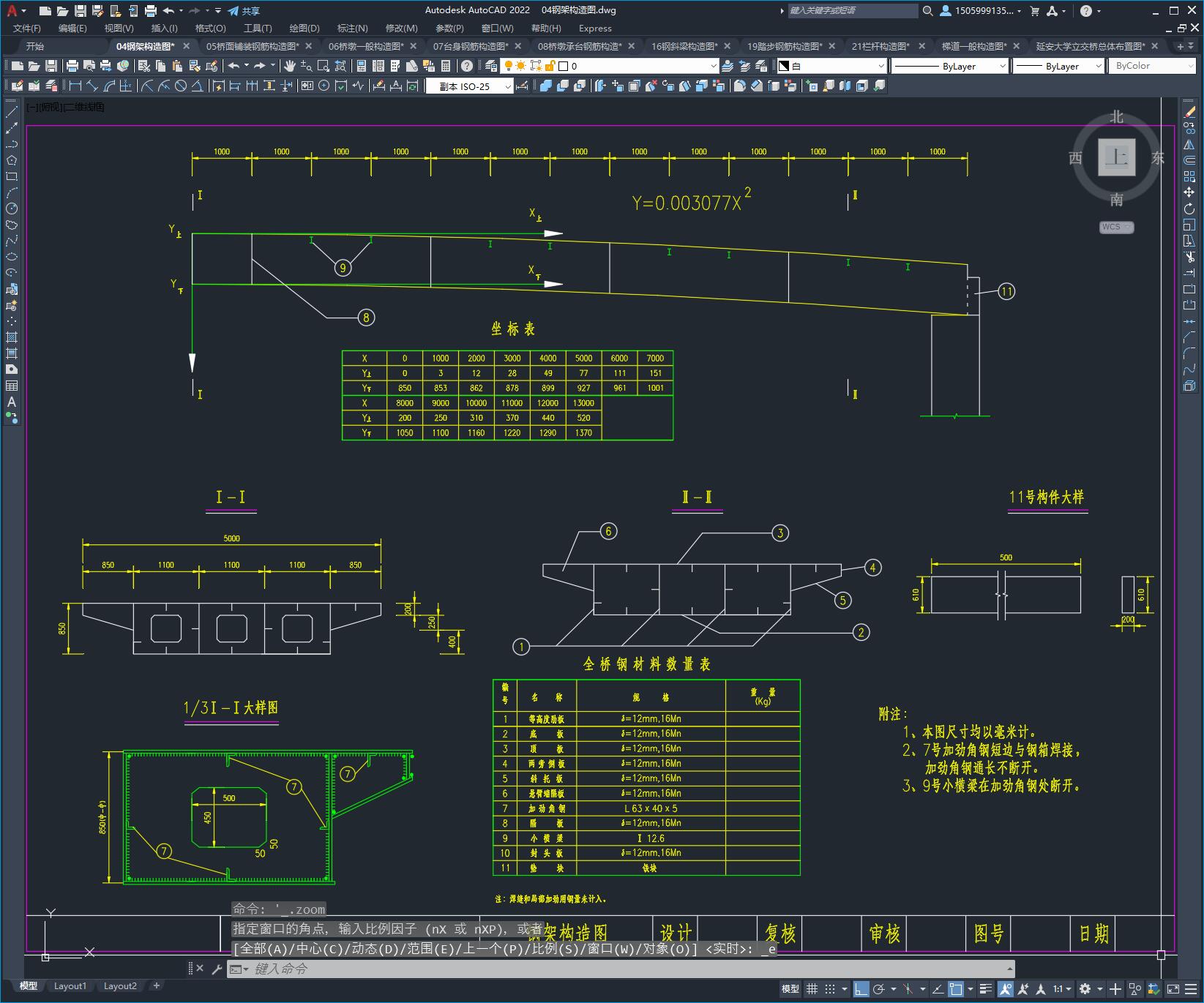

| 2 | 04钢架构造图.dwg | 144.28K |

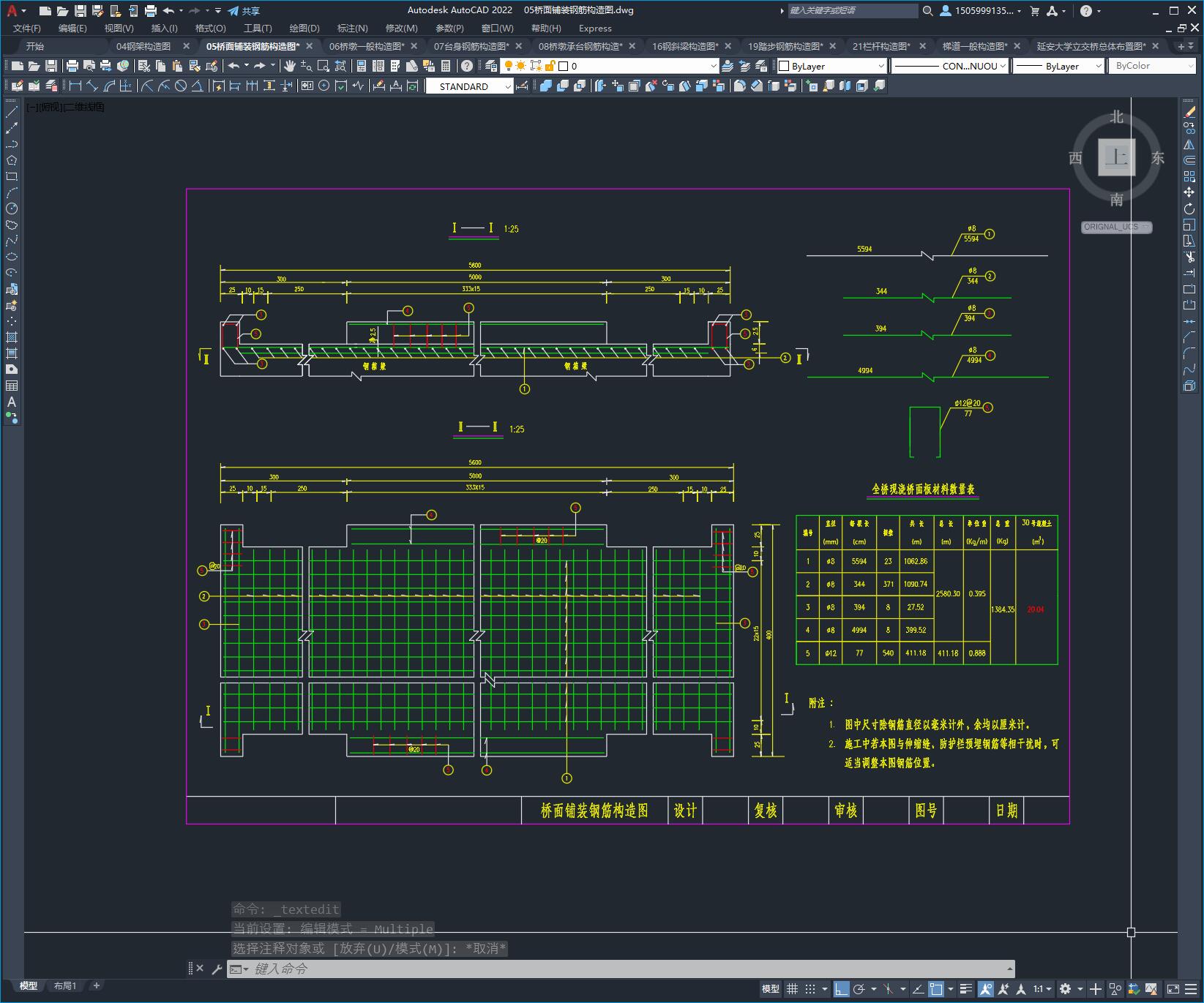

| 3 | 05桥面铺装钢筋构造图.dwg | 96.57K |
| 4 | 06桥墩一般构造图.dwg | 69.68K |

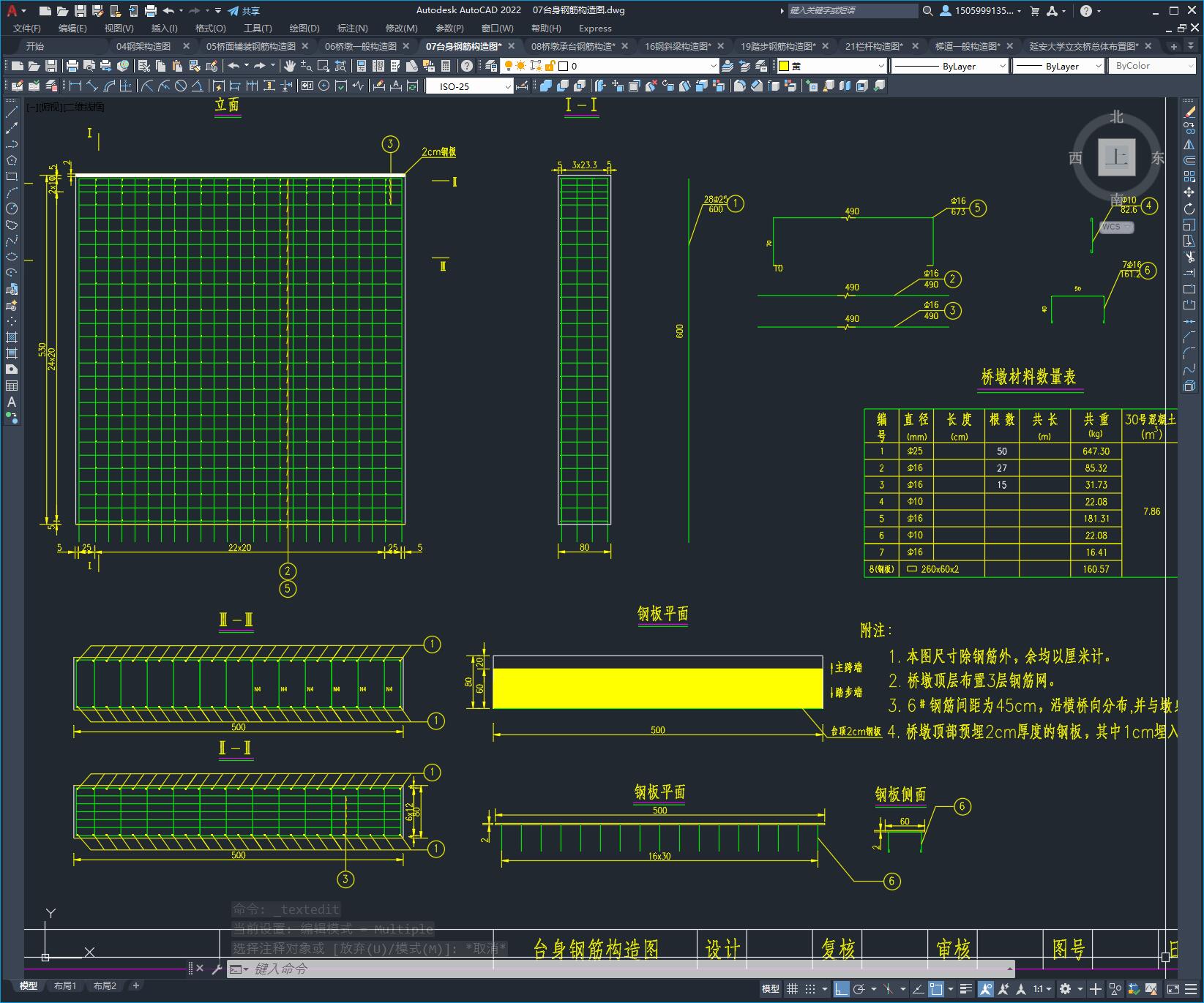

| 5 | 07台身钢筋构造图.dwg | 121.55K |

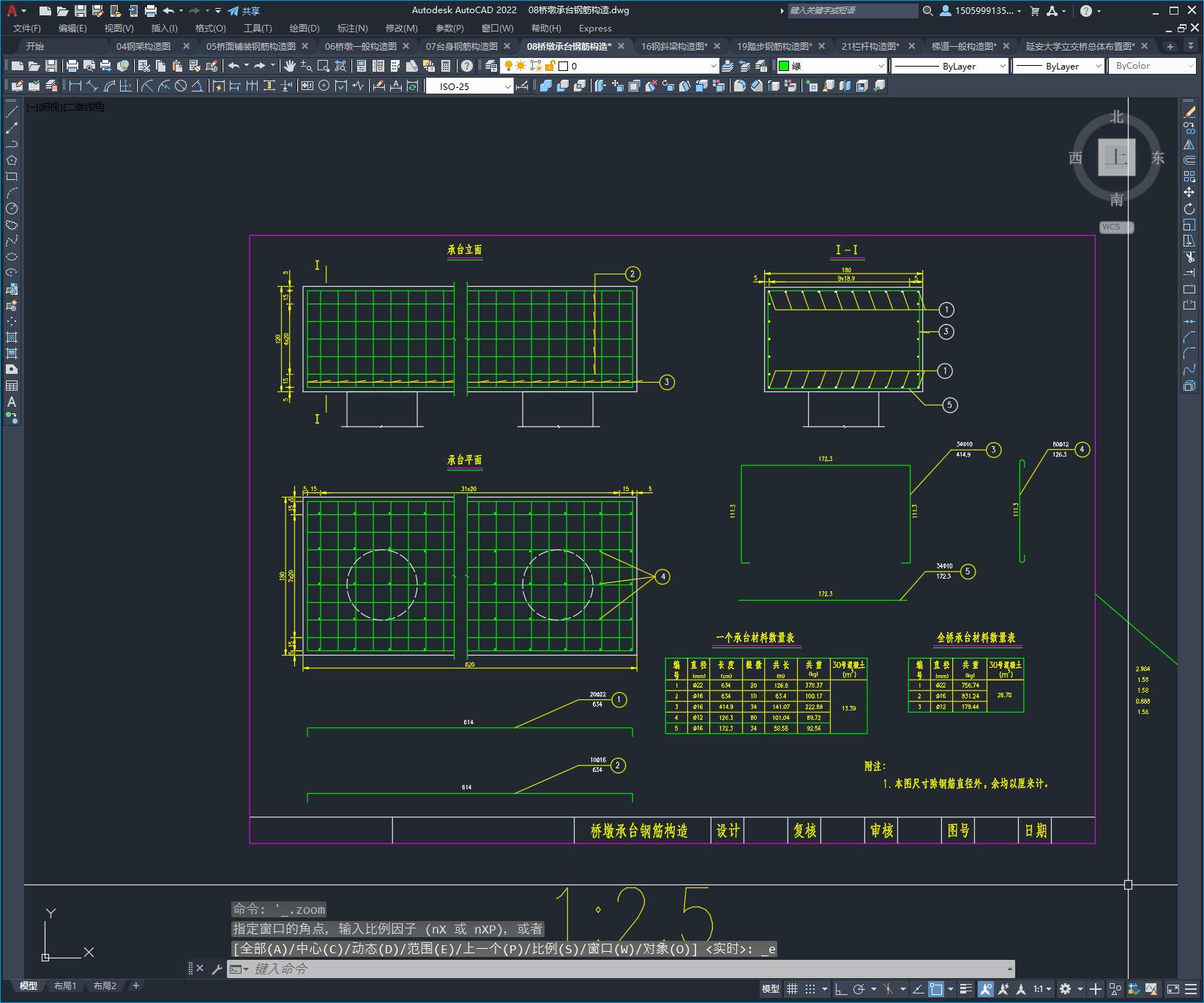

| 6 | 08桥墩承台钢筋构造.dwg | 76.67K |
| 7 | 16钢斜梁构造图.dwg | 84.80K |

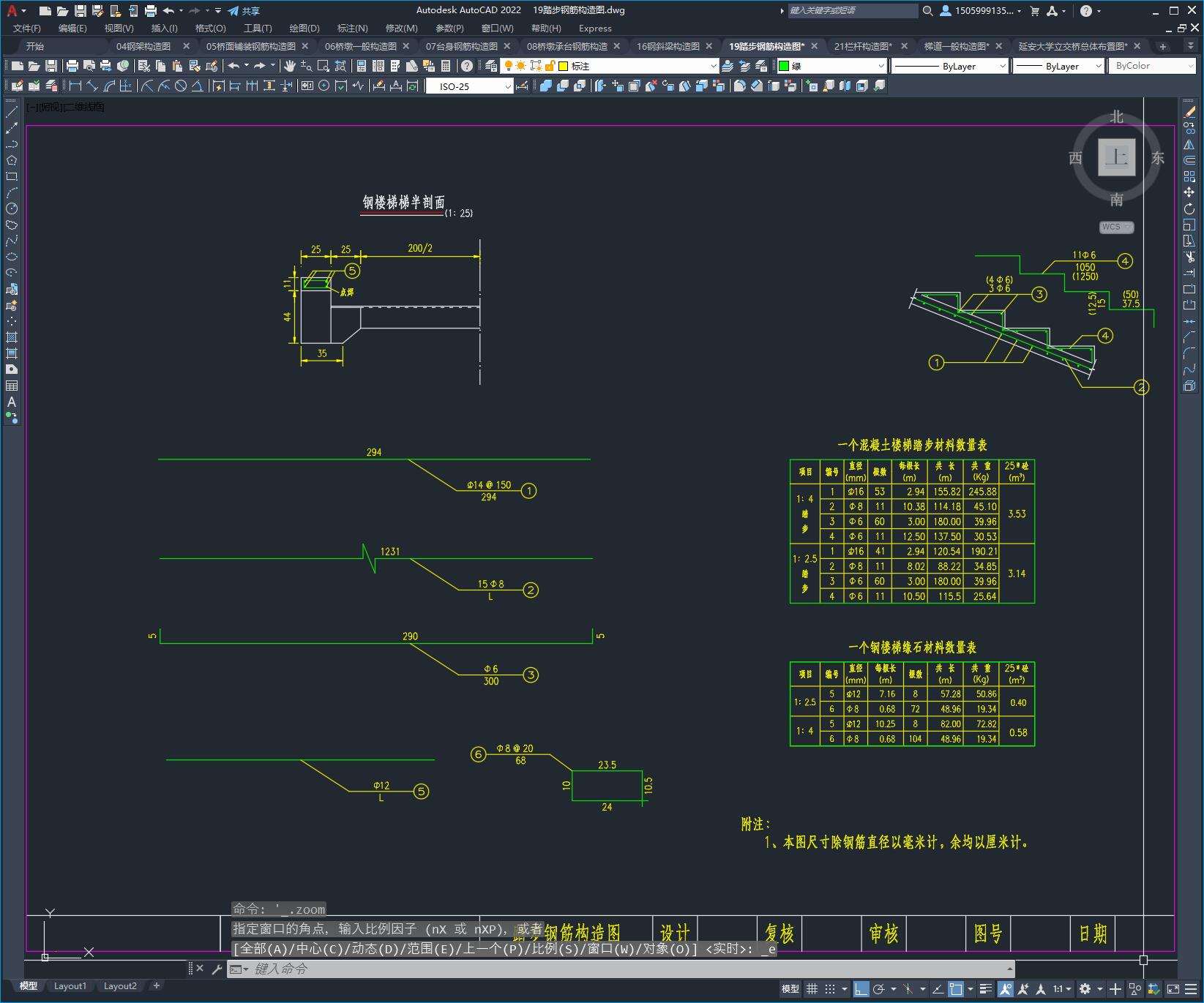

| 8 | 19踏步钢筋构造图.dwg | 60.92K |

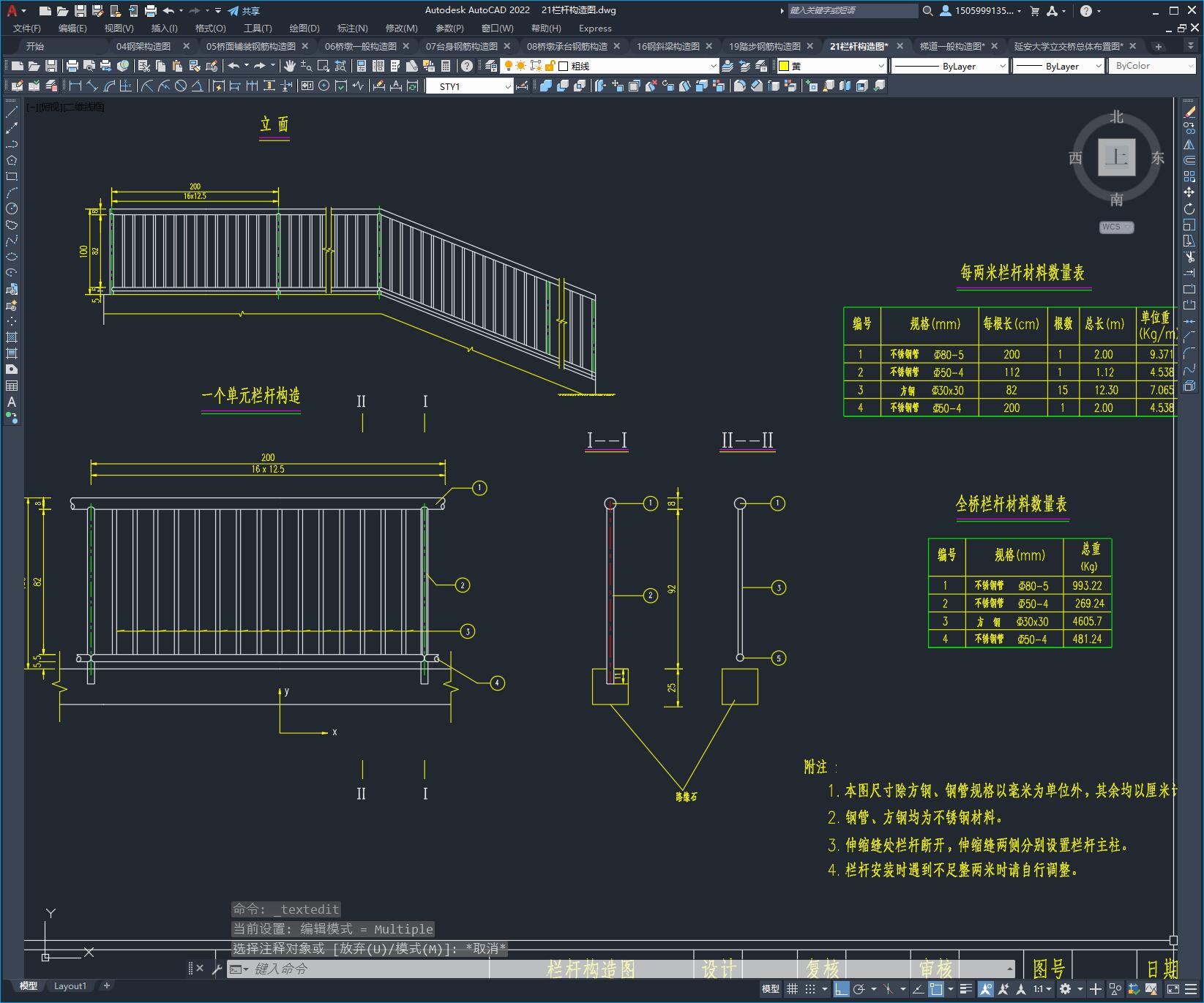

| 9 | 21栏杆构造图.dwg | 88.87K |

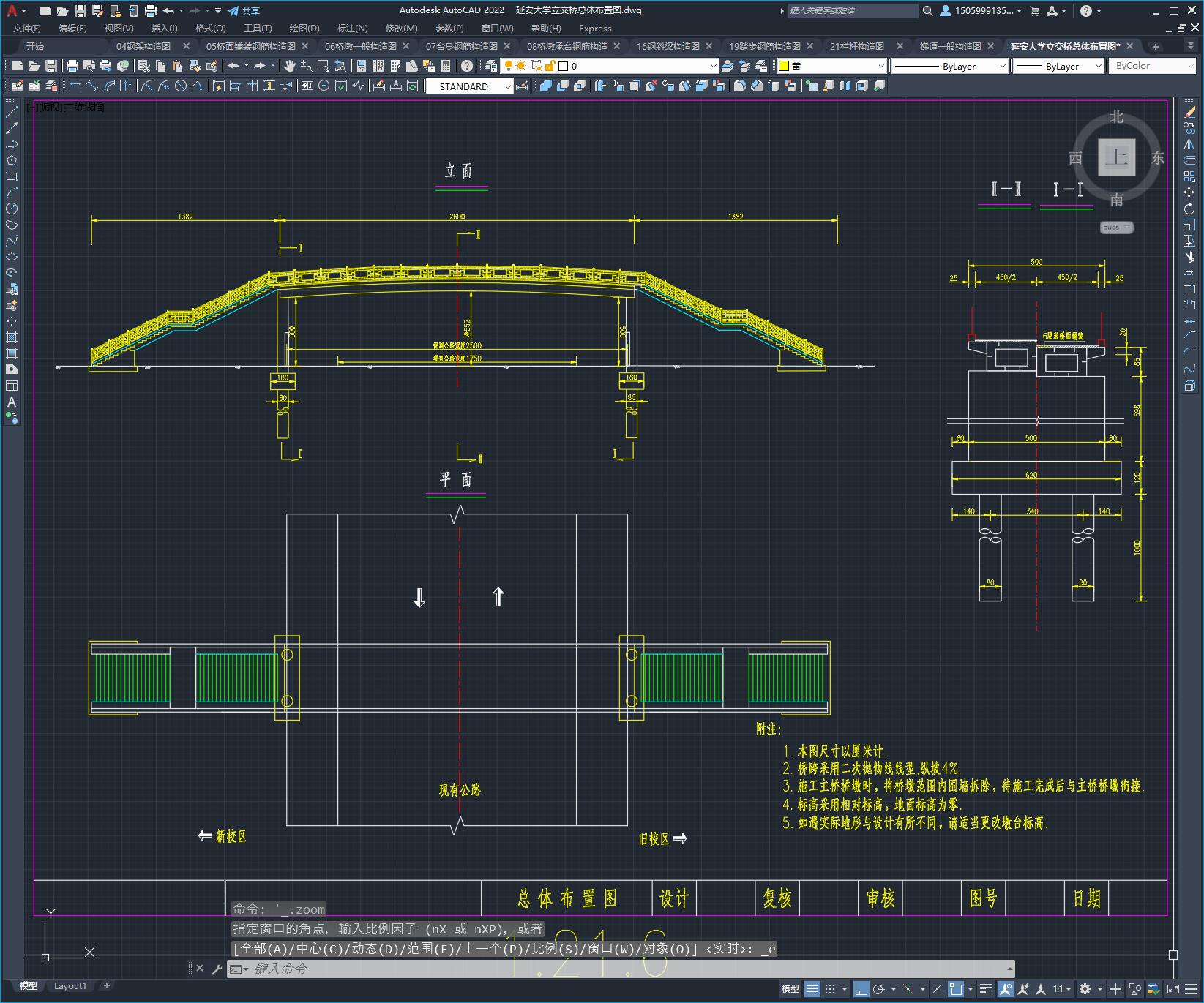

| 10 | 延安大学立交桥总体布置图.dwg | 440.75K |

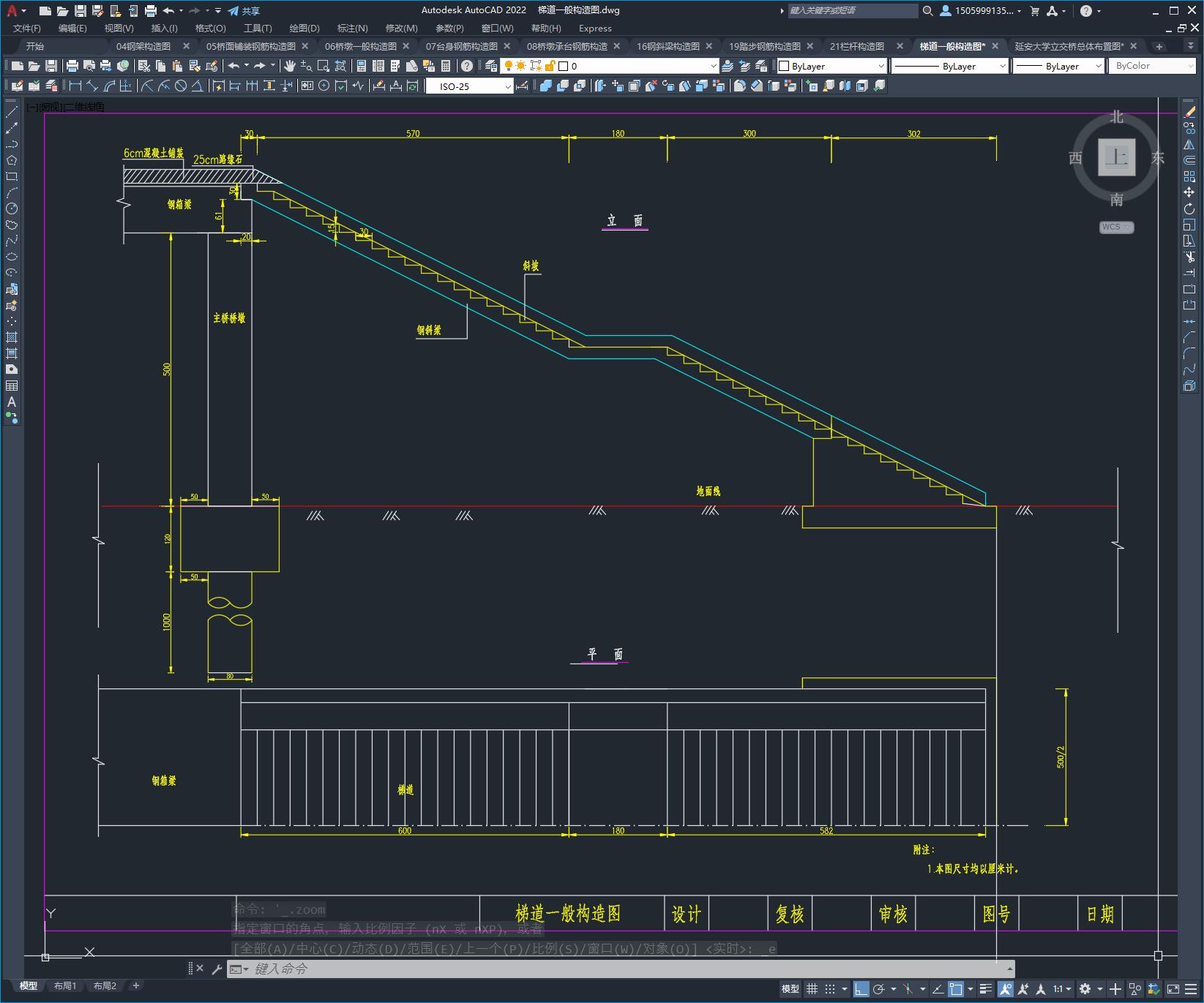

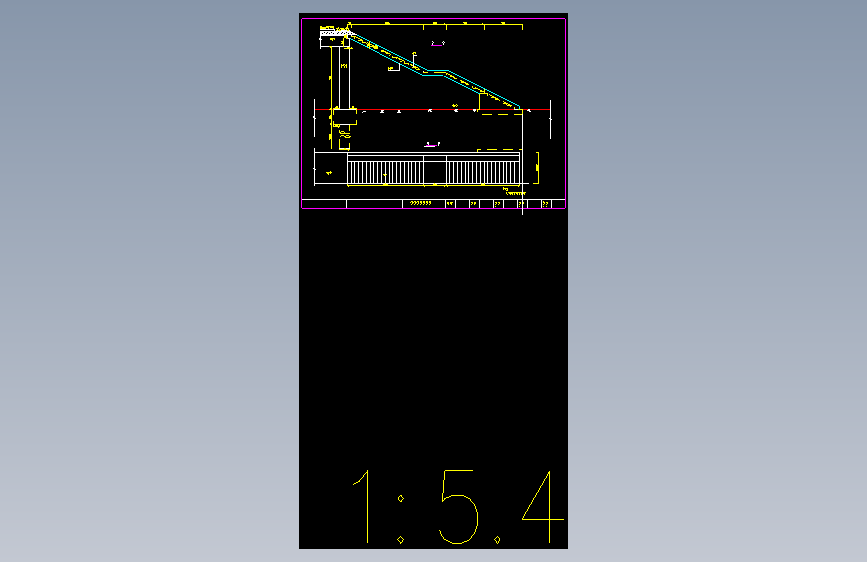

| 11 | 梯道一般构造图.dwg | 96.02K |
| 12 |  说明.doc | 27.50K |
