技术参数 1、铁屑车外形尺寸：1121x824x284 2、铁屑槽外形尺寸：1100x700x120 3、脚轮规格：4寸万向轮-2件，定向轮-2件 4、液压支撑杆型号：D18,d8，F200N，L=550 技术要求 1、检查各个零部件安装配合尺寸， 2、合页、快速夹紧装配时焊接，焊脚高度大于2mm 3、装配后扶手及其脚轮应运转自如且无卡阻现象， 4、表面除锈后静电喷涂（灰色）， 5、静电喷涂后再安装脚轮。

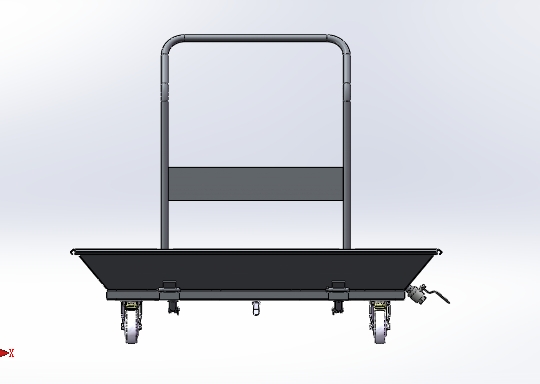

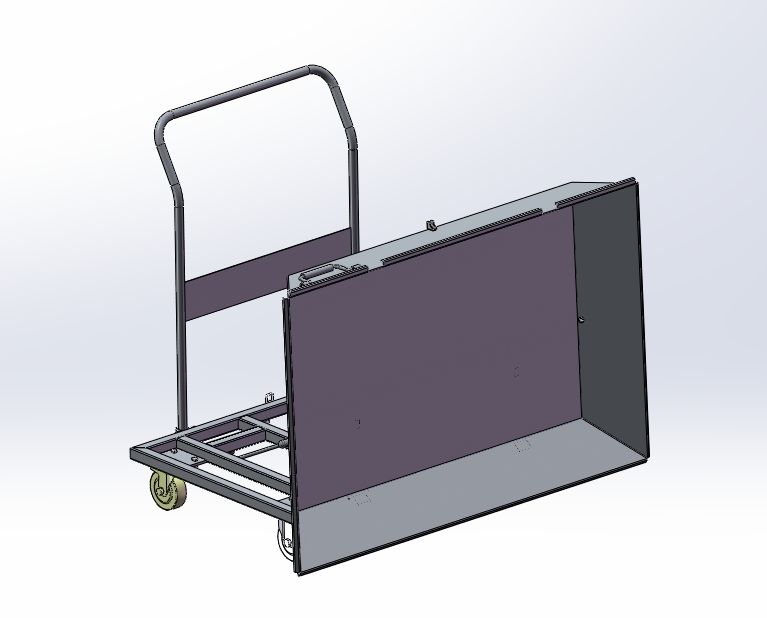

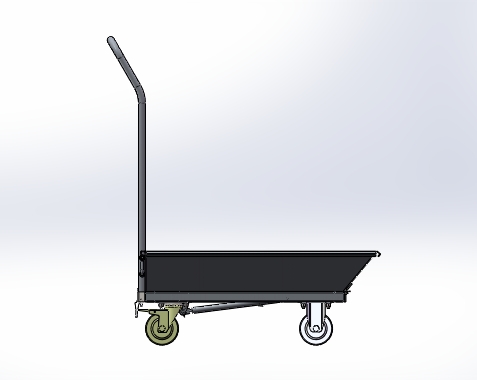

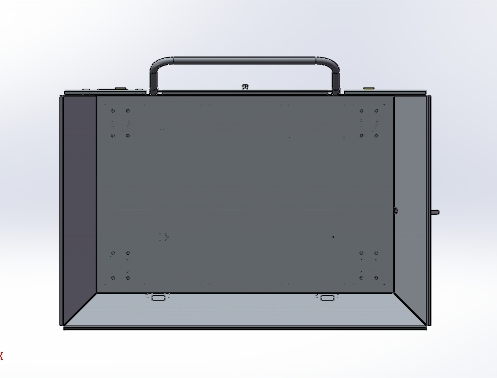

可移动式铁屑车
图纸描述
技术参数 1、铁屑车外形尺寸：1121x824x284 2、铁屑槽外形尺寸：1100x700x120 3、脚轮规格：4寸万向轮-2件，定向轮-2件 4、液压支撑杆型号：D18,d8，F200N，L=550 技术要求 1、检查各个零部件安装配合尺寸， 2、合页、快速夹紧装配时焊接，焊脚高度大于2mm 3、装配后扶手及其脚轮应运转自如且无卡阻现象， 4、表面除锈后静电喷涂（灰色）， 5、静电喷涂后再安装脚轮。
下载需要500金币
立即下载 收藏
图纸信息
作者
卓硫
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  003pointfaded.p2s | 1.07K |
| 2 | 3pointbeige.hdr | 5.31M |
| 3 | carbonsteel.p2m | 662B |
| 4 | cast.dds | 1.33M |
| 5 | castcarbonsteel.p2m | 774B |
| 6 | color.p2m | 392B |
| 7 | defaulttexture.p2m | 512B |
| 8 |  GB882-88销轴B型8×30.SLDPRT | 130.98K |
| 9 | GB／T41-20001型六角螺母C级M8.SLDPRT | 133.98K |
| 10 | GB／T5781-2000六角头螺栓全螺纹C级M8×25.SLDPRT | 209.36K |
| 11 | GB／T91-2000开口销A型2×14.SLDPRT | 120.14K |
| 12 | GB／T91-2000开口销A型2．5×18.SLDPRT | 112.81K |
| 13 | GB／T93-1987标准型弹性垫圈装配8.SLDPRT | 97.74K |
| 14 | GB／T97．3-2006销轴用平垫圈8×2.SLDPRT | 78.73K |
| 15 | reflectiveshadowfloor.p2m | 203B |
| 16 | texture.p2m | 638B |
| 17 |  XL-TXC-00铁屑车装配.SLDASM | 1.24M |
| 18 | XL-TXC-01.00铁屑槽.SLDASM | 265.14K |
| 19 | XL-TXC-01.01铁屑槽.SLDPRT | 848.57K |
| 20 | XL-TXC-01.02耳板.SLDPRT | 232.07K |
| 21 | XL-TXC-01.04把手.SLDPRT | 134.69K |
| 22 | XL-TXC-01.064分接头.SLDPRT | 165.90K |
| 23 | XL-TXC-02.00合页装配.SLDASM | 147.81K |
| 24 | XL-TXC-02.01合页1.SLDPRT | 100.25K |
| 25 | XL-TXC-02.02合页2.SLDPRT | 101.30K |
| 26 | XL-TXC-02.03合页销轴.SLDPRT | 83.69K |
| 27 | XL-TXC-10.00铁屑车车体焊接.SLDASM | 281.08K |
| 28 | XL-TXC-10.01铁屑车把手.SLDPRT | 137.00K |
| 29 | XL-TXC-10.02铁屑车架体.SLDPRT | 511.96K |
| 30 | XL-TXC-10.03补强板.SLDPRT | 137.55K |
| 31 | XZL96-04.sldprt | 143.57K |
| 32 | _WDC40323_005.SLDPRT | 79.57K |
| 33 | 定向轮（4寸）BK01-D100-P.SLDPRT | 246.49K |
| 34 | 快速夹钳DC40323.SLDPRT | 252.59K |
| 35 | 把手固定套.SLDPRT | 133.03K |
| 36 | 液压支撑杆-耳环.SLDPRT | 149.11K |
| 37 | 液压支撑杆1.SLDPRT | 109.34K |
| 38 | 液压支撑杆2.SLDPRT | 97.40K |
| 39 | 液压支撑杆D18d8，F200N-550.SLDASM | 124.11K |
| 40 | 脚轮100x32-150kg-1CBL11-D100-P.SLDPRT | 369.85K |
