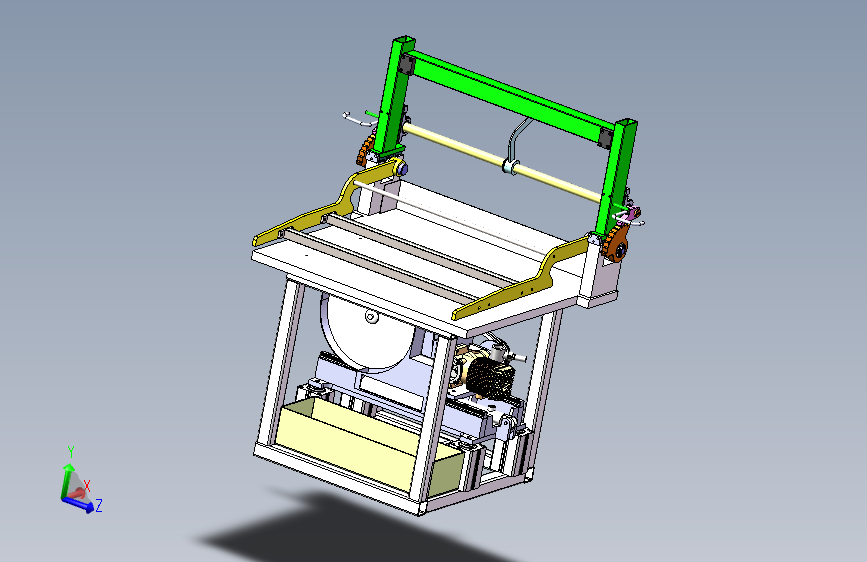

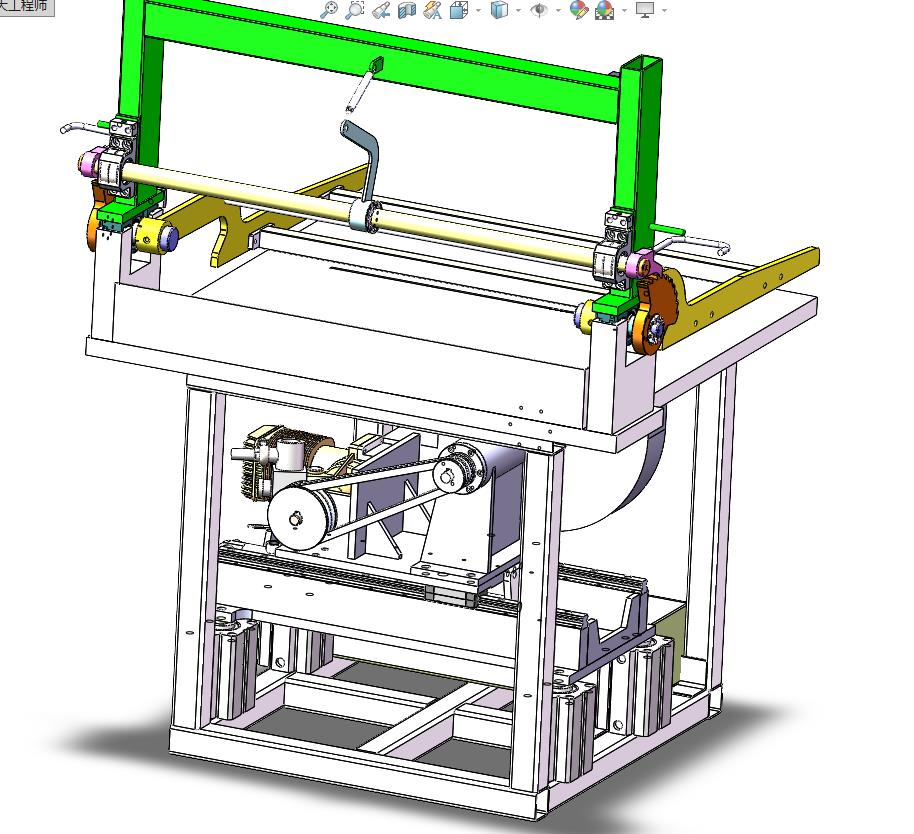

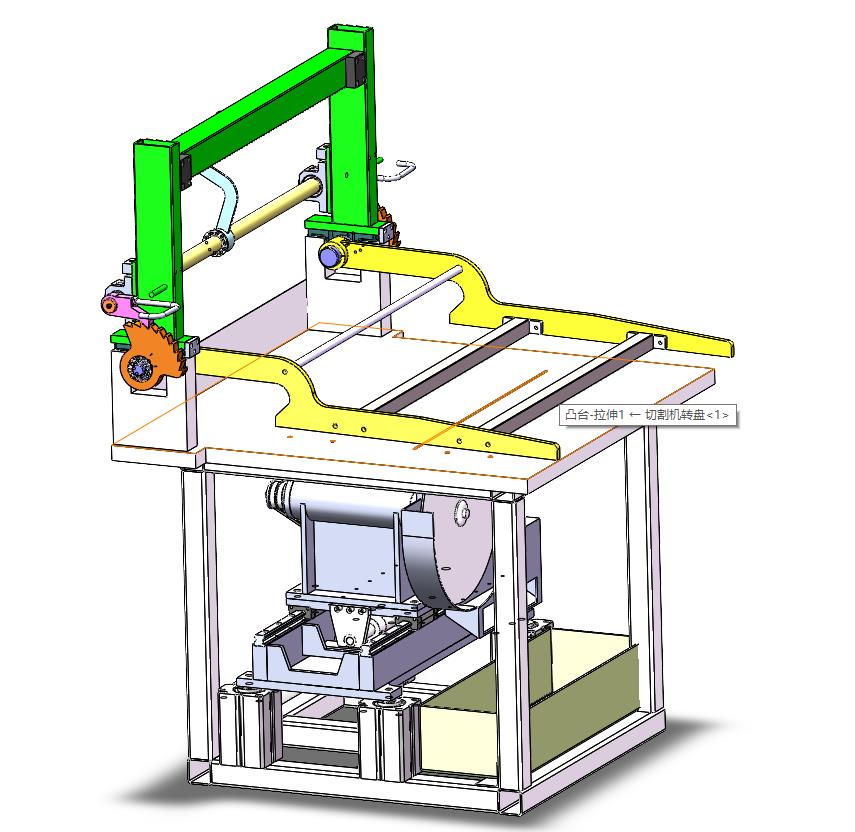

沙柳荆棘柳条切割机裁断机，包含棘轮机构、皮带传动机构、翻转机构、气缸升降机构、直线导轨水平移动机构，动力源采用柴油发动机。用于对柳条之类的细长木材进行自动切割，采用棘轮机构，对柳条进行固定压紧，再用砂轮进行剪切。

沙柳竹条柳条自动剪切机裁断机
首页>图纸库>机械设备>非标设备2024-09-13报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0
0
175

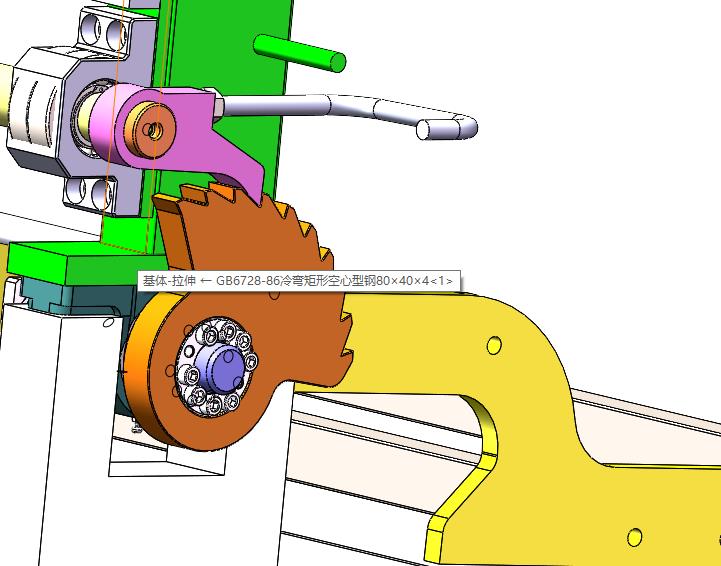

图纸预览图

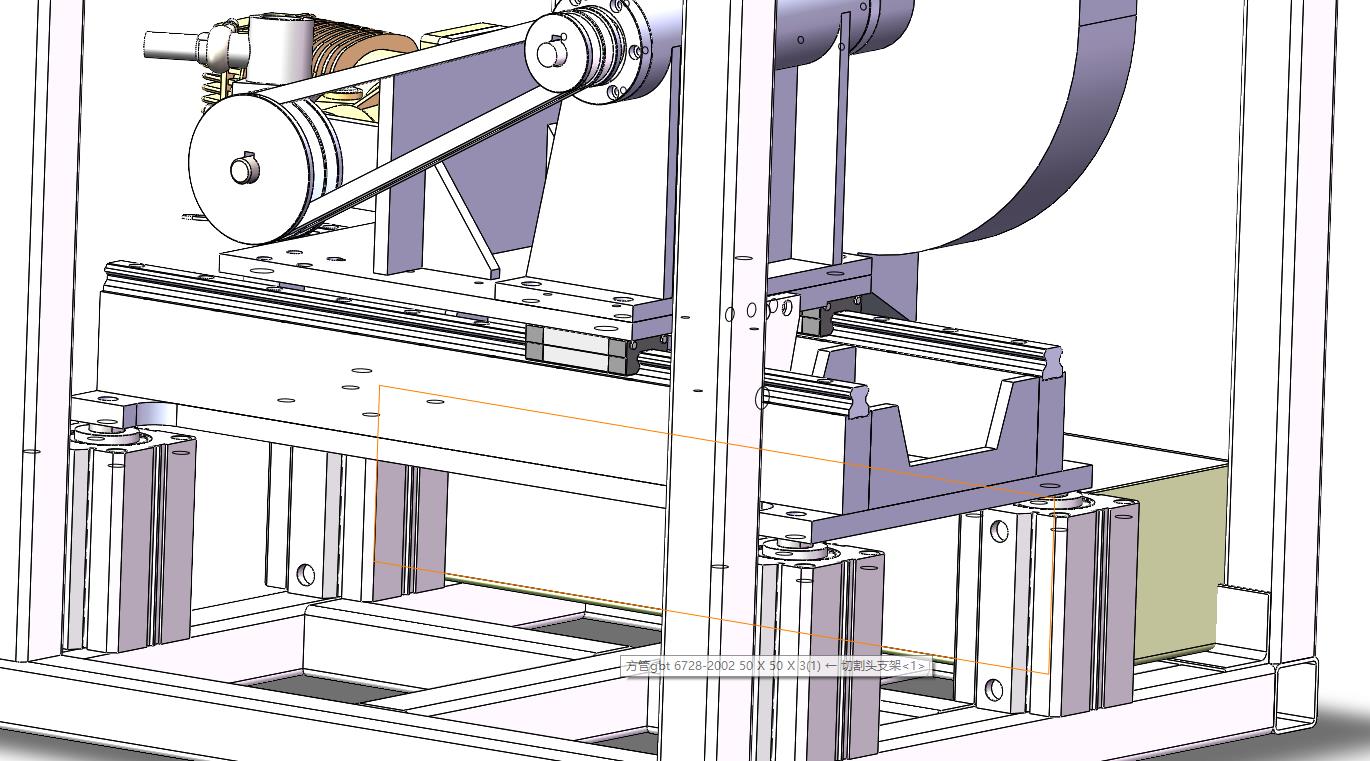

图纸预览图

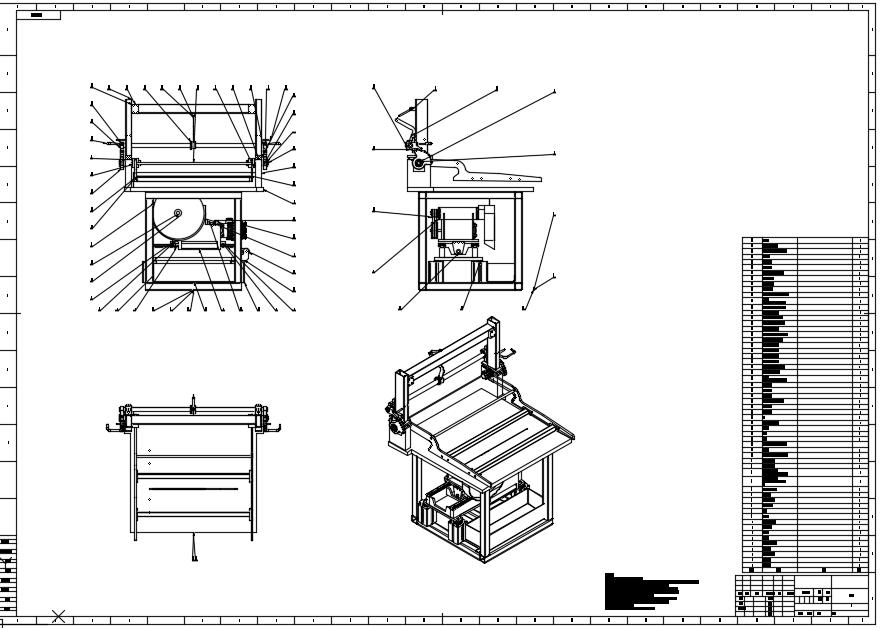

图纸预览图

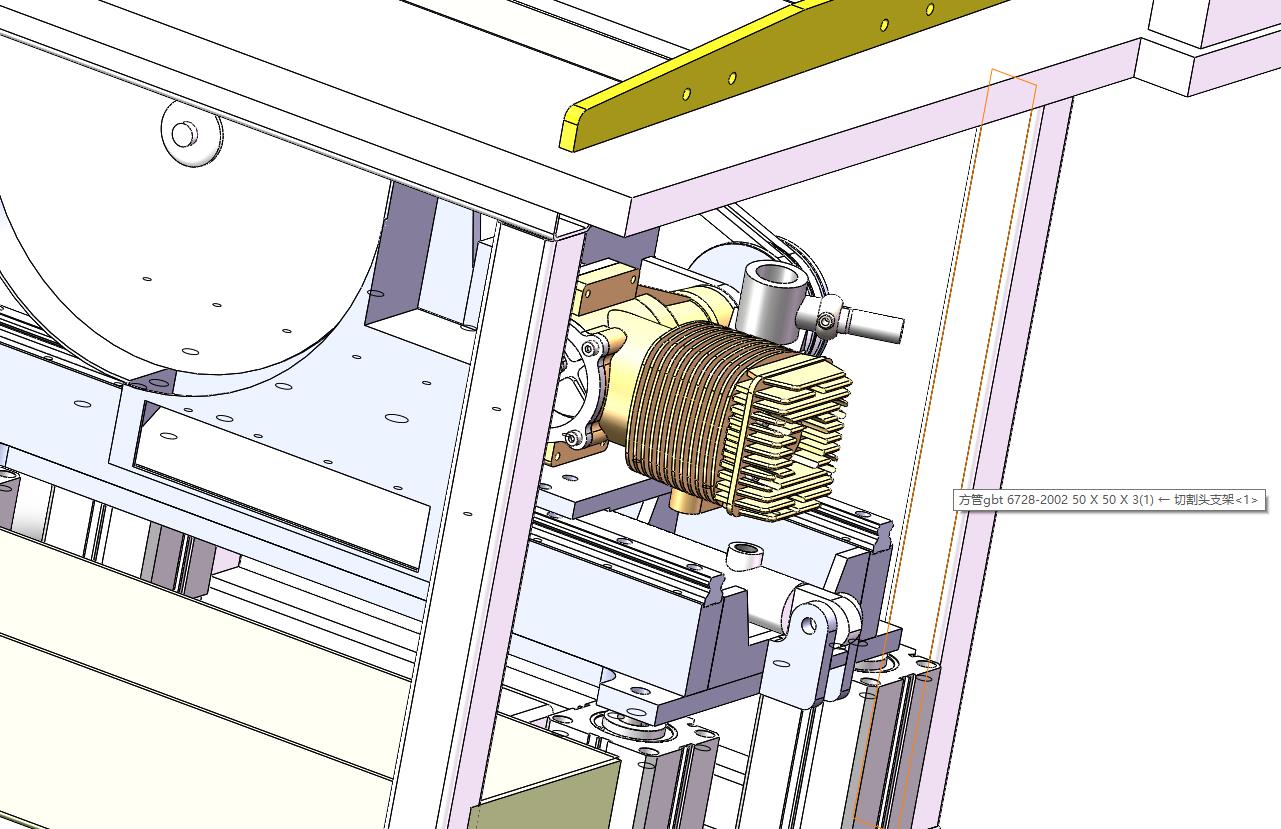

图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸描述
沙柳荆棘柳条切割机裁断机，包含棘轮机构、皮带传动机构、翻转机构、气缸升降机构、直线导轨水平移动机构，动力源采用柴油发动机。用于对柳条之类的细长木材进行自动切割，采用棘轮机构，对柳条进行固定压紧，再用砂轮进行剪切。
下载需要620金币
立即下载 收藏
图纸信息
图纸ID ：452657
文件大小：19.42M
所需金币：620
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：dwg,sldprt,sldasm
软件版本：SOLIDWORKS 2023
作者
VibrantSeeker
已分享: 份作品
作者头像
关注
文件列表

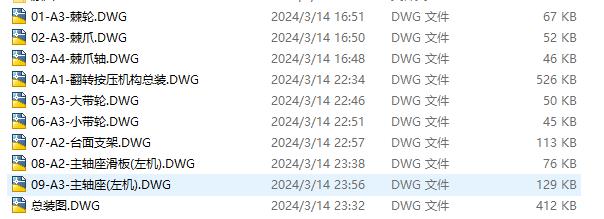

#文件名称大小
1软件图标14 01-A3-棘轮.DWG66.38K
2软件图标14 02-A3-棘爪.DWG51.57K
3软件图标14 03-A4-棘爪轴.DWG45.14K
4软件图标14 04-A1-翻转按压机构总装.DWG525.23K
5软件图标14 05-A3-大带轮.DWG49.07K
6软件图标14 06-A3-小带轮.DWG44.73K
7软件图标14 07-A2-台面支架.DWG112.73K
8软件图标14 08-A2-主轴座滑板左机.DWG75.18K
9软件图标14 09-A3-主轴座左机.DWG128.04K
10软件图标14 总装图.DWG411.62K
11软件图标3 400行程油缸杆示意.SLDPRT69.94K
12软件图标3 400行程缸体示意.SLDPRT124.98K
13软件图标3 angularcontactballbearingsgb.sldprt499.18K
14软件图标3 AWU12-100.sldprt144.32K
15软件图标3 BRS25BL1000滑轨.SLDPRT123.14K
16软件图标3 BRS25B滑块.SLDPRT364.58K
17软件图标3 circlipsforholes--typeagb.sldprt115.22K
18软件图标3 deepgrooveballbearingsgb.SLDPRT432.93K
19软件图标3 GB6728-86冷弯方形空心型钢30×3-772.SLDPRT71.73K
20软件图标3 GB6728-86冷弯方形空心型钢60×4.SLDPRT74.12K
21软件图标3 GB6728-86冷弯矩形空心型钢80×40×4.SLDPRT179.24K
22软件图标3 GB894．1-86轴用弹性挡圈A型25.SLDPRT84.67K
23软件图标3 GZ-冲床翻转机构-04.SLDPRT173.89K
24软件图标3 GZ-冲床翻转机构-05.SLDPRT137.60K
25软件图标3 GZ-冲床翻转机构-08.SLDPRT156.81K
26软件图标3 GZ-冲床翻转机构-10隔套.SLDPRT98.11K
27软件图标3 GZ-冲床翻转机构-11.SLDPRT105.12K
28软件图标3 GZ-冲床翻转机构-16.SLDPRT98.44K
29软件图标3 GZ-冲床翻转机构-17自制胀套.SLDPRT292.38K
30软件图标4 GZ-翻转机构-装配体.SLDASM226.02K
31软件图标3 hexagonsocketheadcapscrewsgb.sldprt415.04K
32软件图标3 hexnutsstyle1-gradesabgb.sldprt143.01K
33软件图标4 MLA25.sldasm233.56K
34软件图标3 MLA25body.sldprt99.68K
35软件图标3 MLA25body1.sldprt127.42K
36软件图标3 MLA25hub.sldprt268.71K
37软件图标3 MLA25hub1.sldprt133.95K
38软件图标4 PDR25.sldasm177.59K
39软件图标3 PDR25_part.sldprt294.44K
40软件图标3 PDR25_set_screw.sldprt107.88K
41软件图标4 SDA超薄气缸系列[SDA80×90S].sldasm208.30K
42软件图标3 SDA超薄气缸系列[SDA80×90S]_SDA20-100超薄气缸-杆.SLDPRT138.00K
43软件图标3 SDA超薄气缸系列[SDA80×90S]_SDA20-100超薄气缸-气缸.SLDPRT276.87K
44软件图标3 SPA100x3-1210-24.SLDPRT195.04K
45软件图标3 主轴座左机.SLDPRT161.85K
46软件图标3 主轴座滑板左机.SLDPRT197.32K
47软件图标3 从动轮.SLDPRT201.61K
48软件图标3 内锯片罩.SLDPRT152.98K
49软件图标3 切刀轴.SLDPRT56.54K
50软件图标3 切割头支架.SLDPRT487.30K
51软件图标3 切割机转盘.SLDPRT101.77K
52软件图标3 发动机安装机座.SLDPRT122.06K
53软件图标3 发动机总装零件.SLDPRT2.98M
54软件图标3 挡栏.SLDPRT70.02K
55软件图标3 料渣盒.SLDPRT112.13K
56软件图标4 木材切割机.SLDASM3.53M
57软件图标3 棘爪.SLDPRT121.87K
58软件图标3 棘轮.SLDPRT317.28K
59软件图标4 棘轮控制机构.SLDASM711.00K
60软件图标3 棘轮支架.SLDPRT80.86K
61软件图标3 棘轮转轴.SLDPRT100.99K
62软件图标3 棘轮轴.SLDPRT113.73K
63软件图标3 油缸连接板.SLDPRT98.29K
64软件图标3 滑轨座（钢）.SLDPRT353.77K
65软件图标3 翻转机构-01.SLDPRT287.26K
66软件图标3 翻转机构-12.SLDPRT93.56K
67软件图标3 翻转机构-13.SLDPRT111.00K
68软件图标3 翻转机构-14.SLDPRT100.58K
69软件图标3 翻转机构-15.SLDPRT94.20K
70软件图标3 翻转机构-20橡胶垫.SLDPRT74.89K
71软件图标4 翻转机构-支架.SLDASM106.27K
72软件图标4 翻转机构-棘轮机构.SLDASM554.92K
73软件图标4 装配体1.sldasm187.01K
74软件图标3 轴承支架.SLDPRT79.23K
75软件图标3 轴承端盖.SLDPRT155.25K
76软件图标3 锁紧螺母.SLDPRT131.08K
77软件图标3 锯片模型.SLDPRT73.35K
