㈣ 隧道主要技术标准 (1)设计车速 隧道几何线形、断面净空按100km/h设计。 隧道照明设计速度按80km/h设计。 (2)隧道净空 根据《公路工程技术标准》（JTJ001-97）及《公路隧道设计规范》（JTJ026-90）确定如下： 建筑限界基本宽度： 行 车 道：W—3×3.75 路 缘 带：S—2×0.75m 侧向宽度：C—2×0.50m 检 修 道：J—0.75m 总基本宽度为： 14.5m ㈤ 隧道设计概述 ⑴ 明洞 明洞结构为现浇钢筋混凝土等截面直墙式衬砌结构，厚度80cm。 ⑵ 暗洞衬砌结构 暗洞衬砌结构按新奥法原
某高速公路某隧道施工图
图纸描述
㈣ 隧道主要技术标准 (1)设计车速 隧道几何线形、断面净空按100km/h设计。 隧道照明设计速度按80km/h设计。 (2)隧道净空 根据《公路工程技术标准》（JTJ001-97）及《公路隧道设计规范》（JTJ026-90）确定如下： 建筑限界基本宽度： 行 车 道：W—3×3.75 路 缘 带：S—2×0.75m 侧向宽度：C—2×0.50m 检 修 道：J—0.75m 总基本宽度为： 14.5m ㈤ 隧道设计概述 ⑴ 明洞 明洞结构为现浇钢筋混凝土等截面直墙式衬砌结构，厚度80cm。 ⑵ 暗洞衬砌结构 暗洞衬砌结构按新奥法原
下载需要95金币
立即下载 收藏
图纸信息
作者
WX_202831
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  allamount.xls | 108.50K |
| 2 |  Desktop_.ini | 9B |

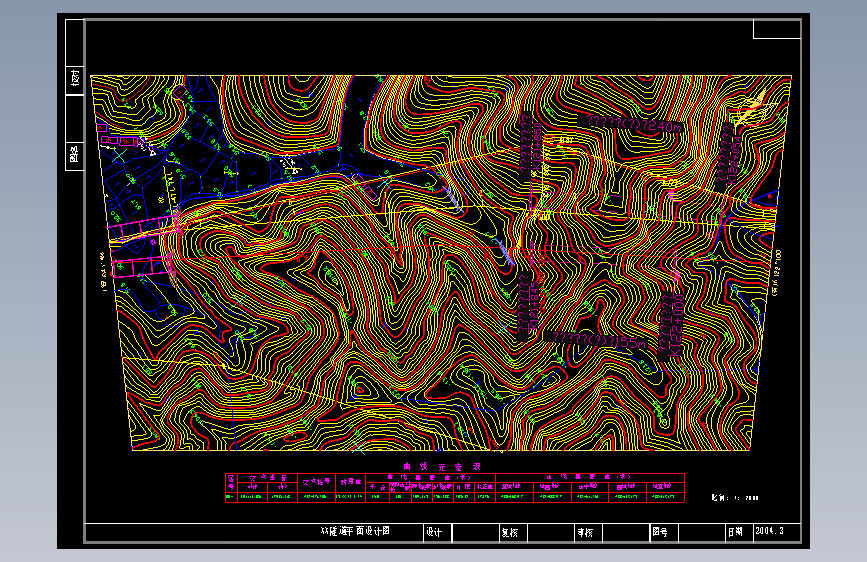

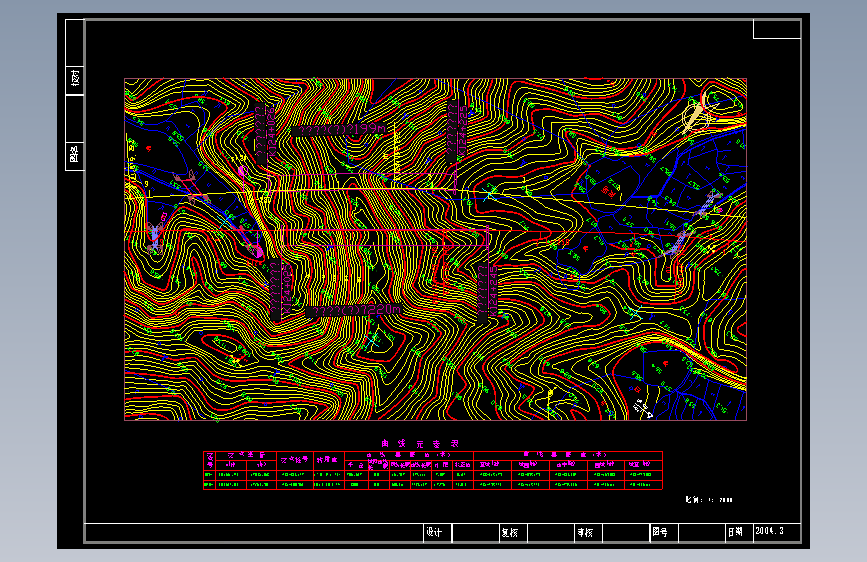

| 3 |  S6-010X隧道平面设计图.dwg | 4.23M |

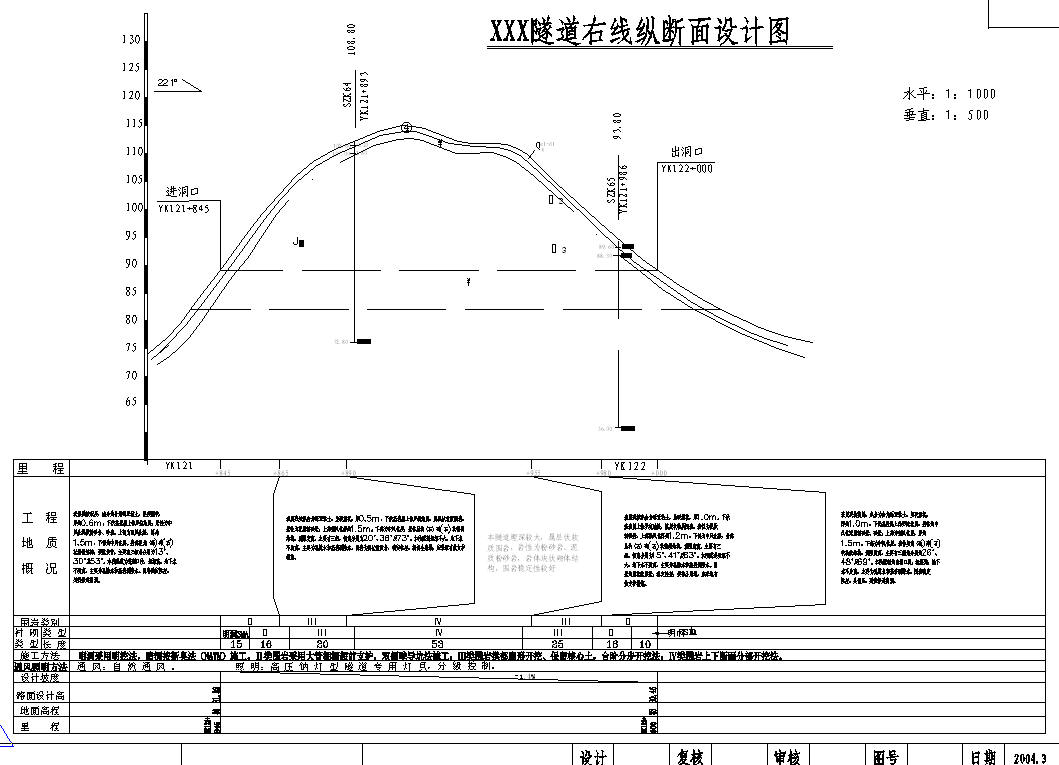

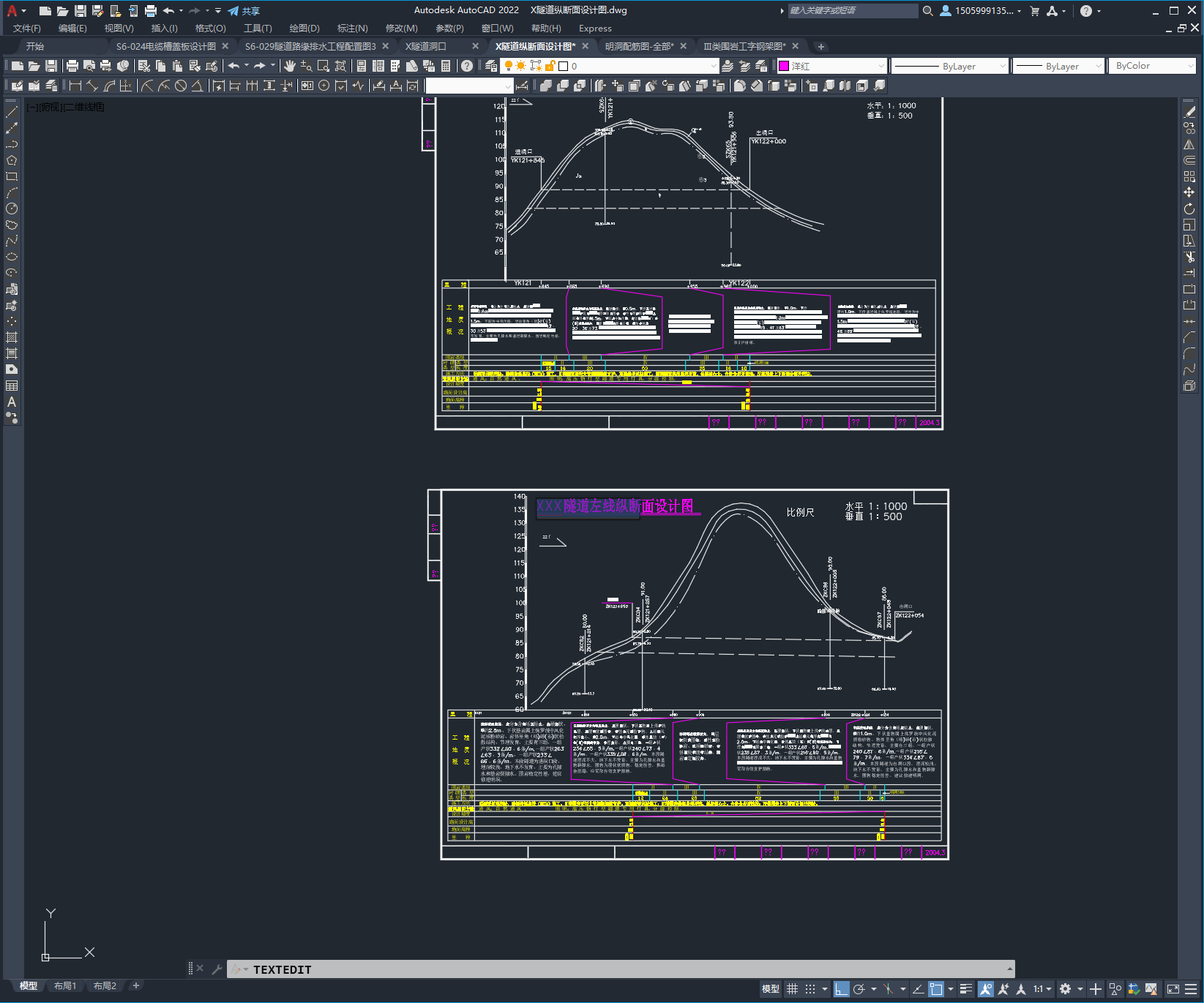

| 4 | S6-011X隧道纵断面设计图.dwg | 88.14K |

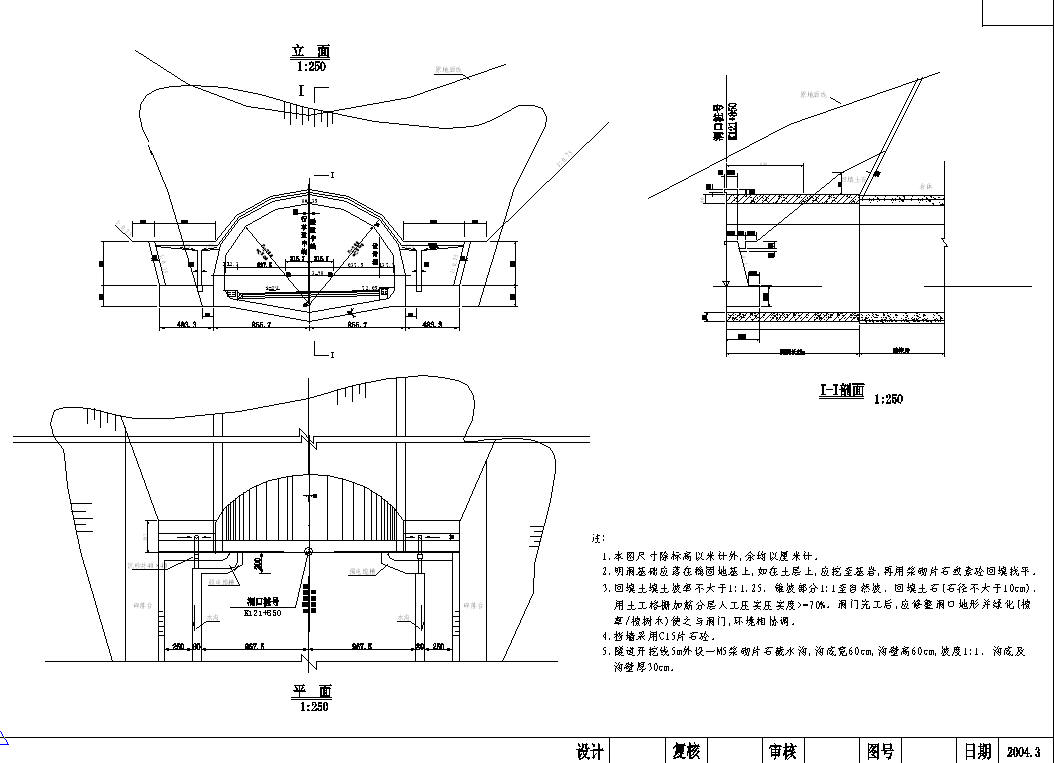

| 5 | S6-012X村隧道洞口.dwg | 467.60K |
| 6 | S6-013X隧道路面板块布置.dwg | 61.04K |
| 7 | S6-014骆村隧道洞内预埋件位置表.dwg | 498.68K |
| 8 | S6-016骆村洞内设备布置图.dwg | 39.90K |
| 9 | S6-017018019分离式隧道标准横断面-曲边墙.dwg | 369.04K |
| 10 | S6-020洞内路面构造图.dwg | 132.65K |
| 11 | S6-021照明配电洞室设计图3.dwg | 108.08K |
| 12 | S6-022消防箱设计图3.dwg | 73.15K |
| 13 | S6-023隧道沟槽横断面布置图.dwg | 148.65K |

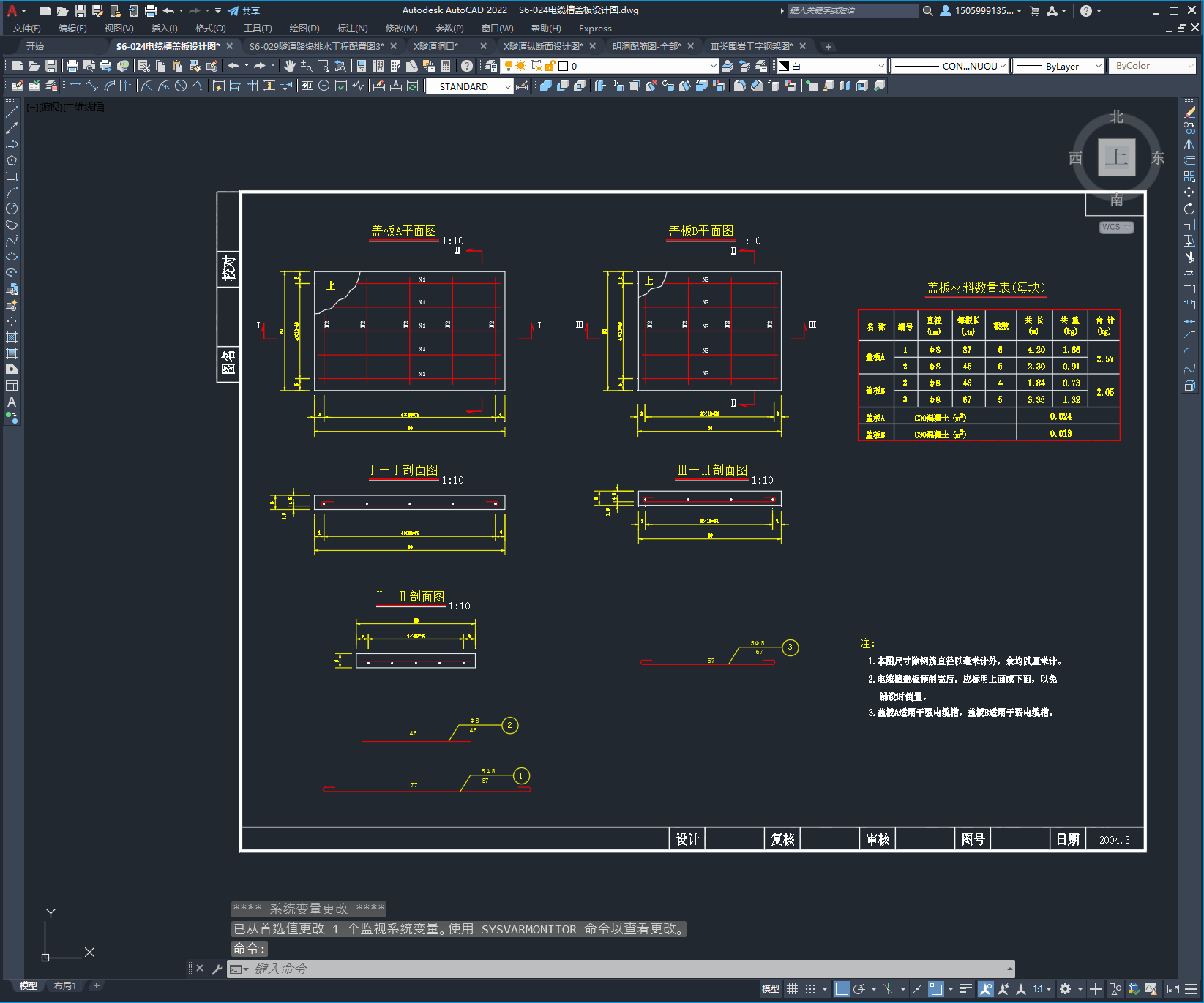

| 14 | S6-024电缆槽盖板设计图.dwg | 89.23K |
| 15 | S6-025隧道路基排水工程配置图3.dwg | 73.35K |
| 16 | S6-026隧道中央排水管构造图2.dwg | 213.14K |
| 17 | S6-027隧道横向排水沟管构造图2.dwg | 160.72K |
| 18 | S6-028路基中央暗井构造图3.dwg | 212.01K |

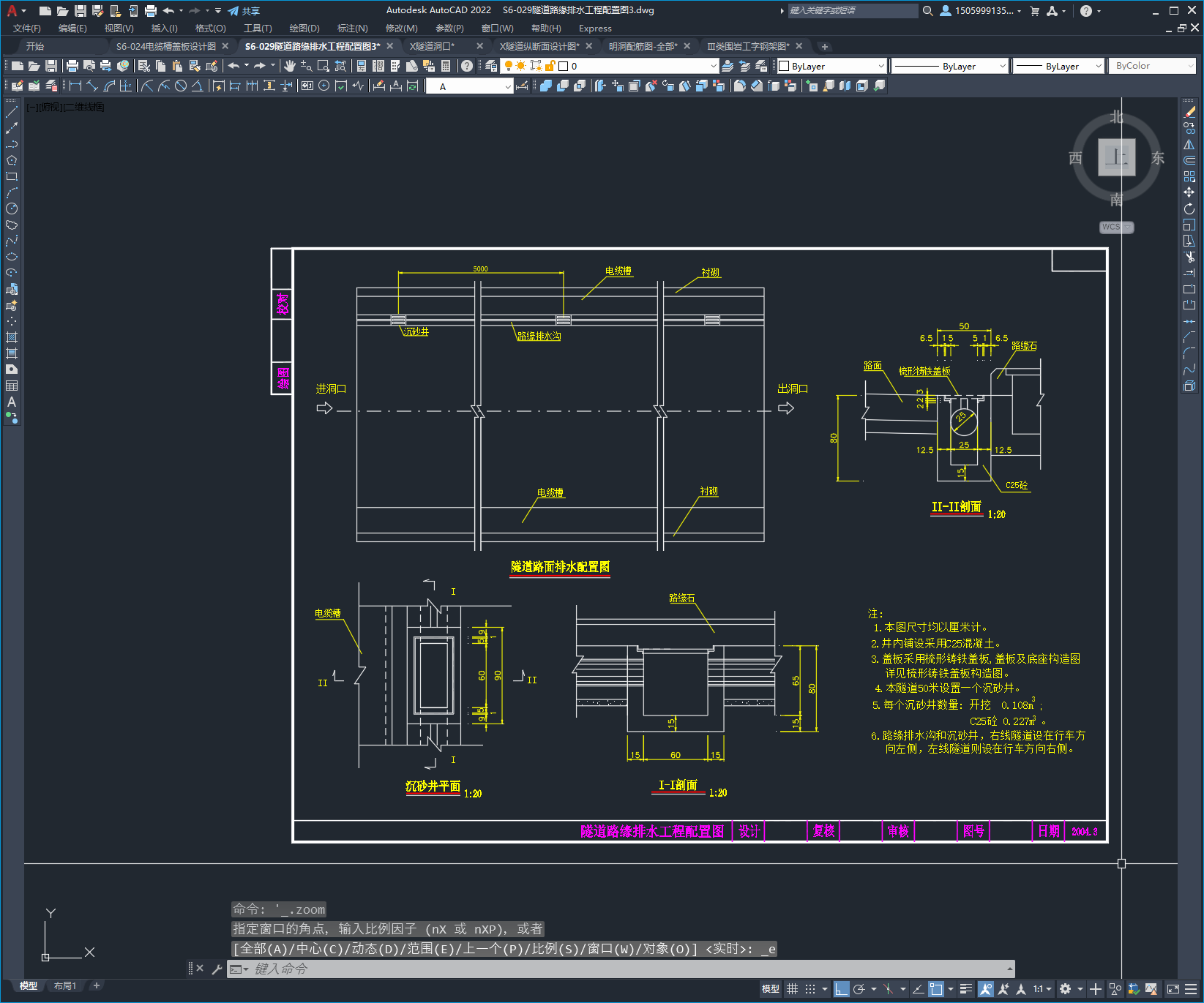

| 19 | S6-029隧道路缘排水工程配置图3.dwg | 142.61K |
| 20 | S6-030路缘圆形排水沟设计图3.dwg | 189.99K |
| 21 | S6-031沉砂井梳形铸铁盖板及底座构造图3.dwg | 118.66K |
| 22 | S6-032隧道衬背防排水构造图3.dwg | 164.20K |
| 23 | S6-033洞内信号灯可变情报板配线预埋管3.dwg | 61.27K |
| 24 | S6-034路面下预埋穿线管构造图3.dwg | 99.53K |
| 25 | S6-035隧道沟槽横断面布置图.dwg | 148.65K |
| 26 | S6-036各类围岩施工方案3.dwg | 79.52K |
| 27 | S6-037II类围岩进洞护拱管棚设计图3.dwg | 285.58K |
| 28 | S6-038隧道初期支护断面量测技术要点3.dwg | 110.72K |
| 29 | S6-039中空锚杆构造3.dwg | 556.89K |
| 30 | S6-040隧道内壁技术装饰图3.dwg | 58.08K |
| 31 | S6-041隧道洞口路基中央暗井构造图3.dwg | 193.61K |
| 32 | S6-14Ⅱ类围岩工字钢架图.dwg | 233.42K |

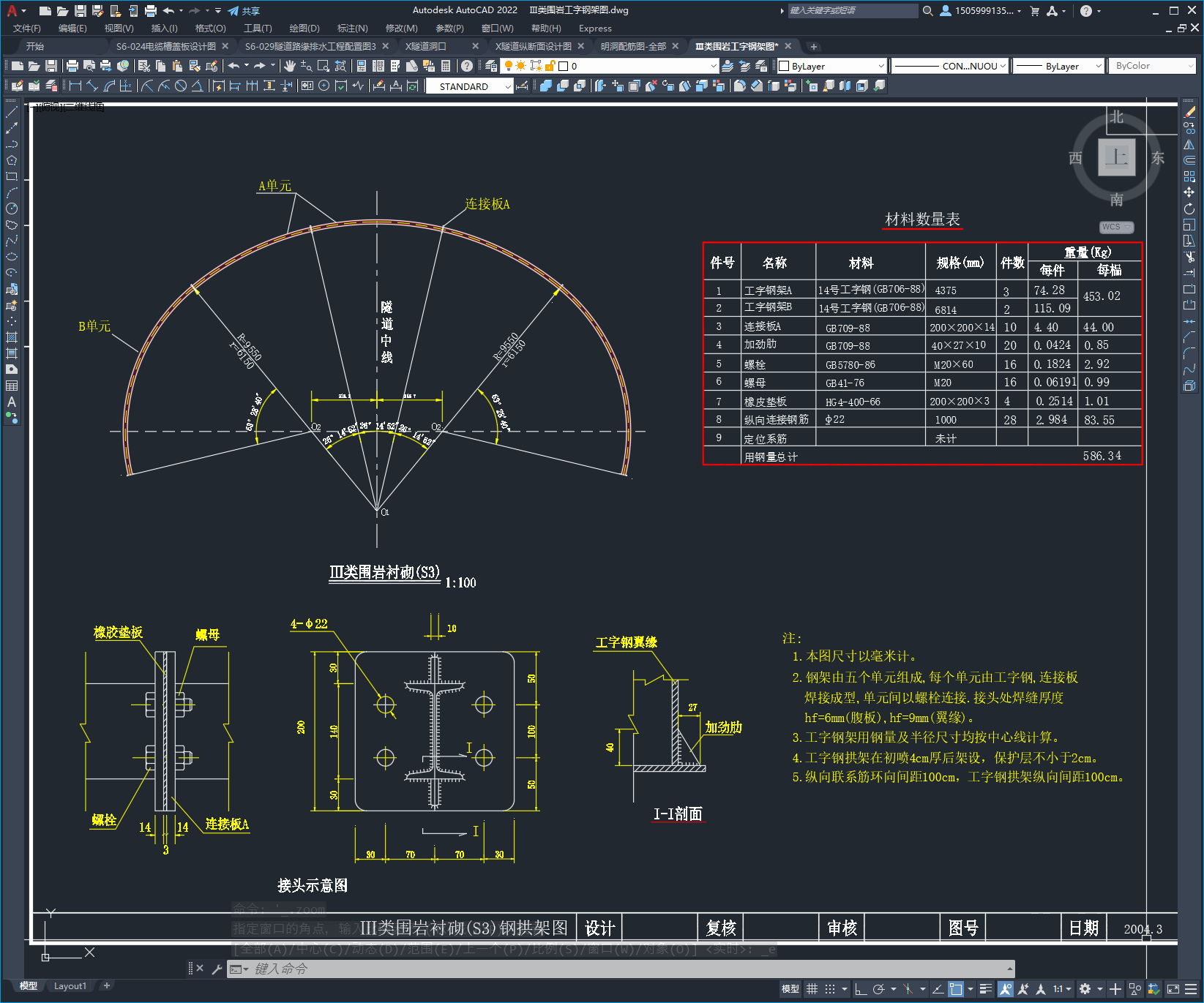

| 33 | S6-15Ⅲ类围岩工字钢架图.dwg | 189.00K |
| 34 | S6-35照明配电衬壁环向电缆槽构造3.dwg | 90.64K |
| 35 | S6-36电缆槽盖板设计图.dwg | 89.30K |
| 36 | S6-类围岩衬砌配筋图.dwg | 494.03K |
| 37 | X洞内设备布置图.dwg | 40.38K |
| 38 | X隧道平面设计图.dwg | 7.76M |
| 39 | X隧道洞内预埋件位置表.dwg | 498.89K |

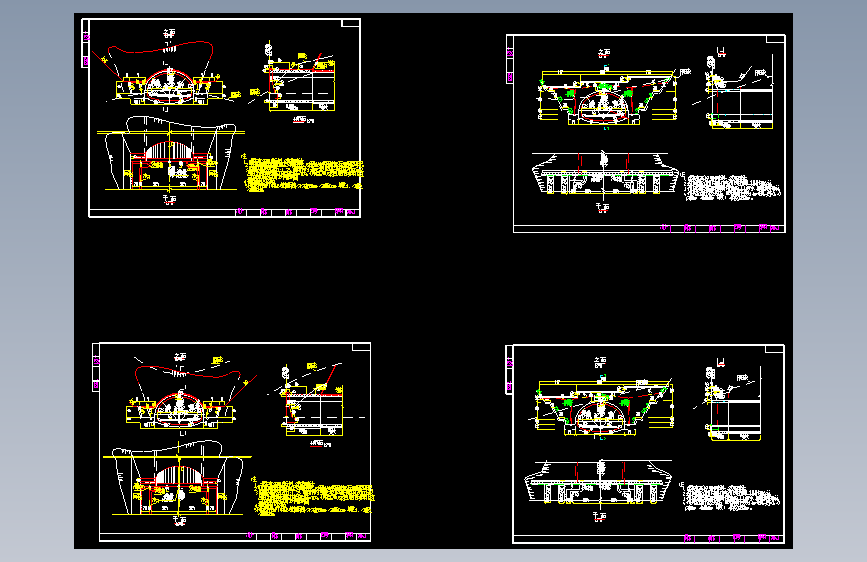

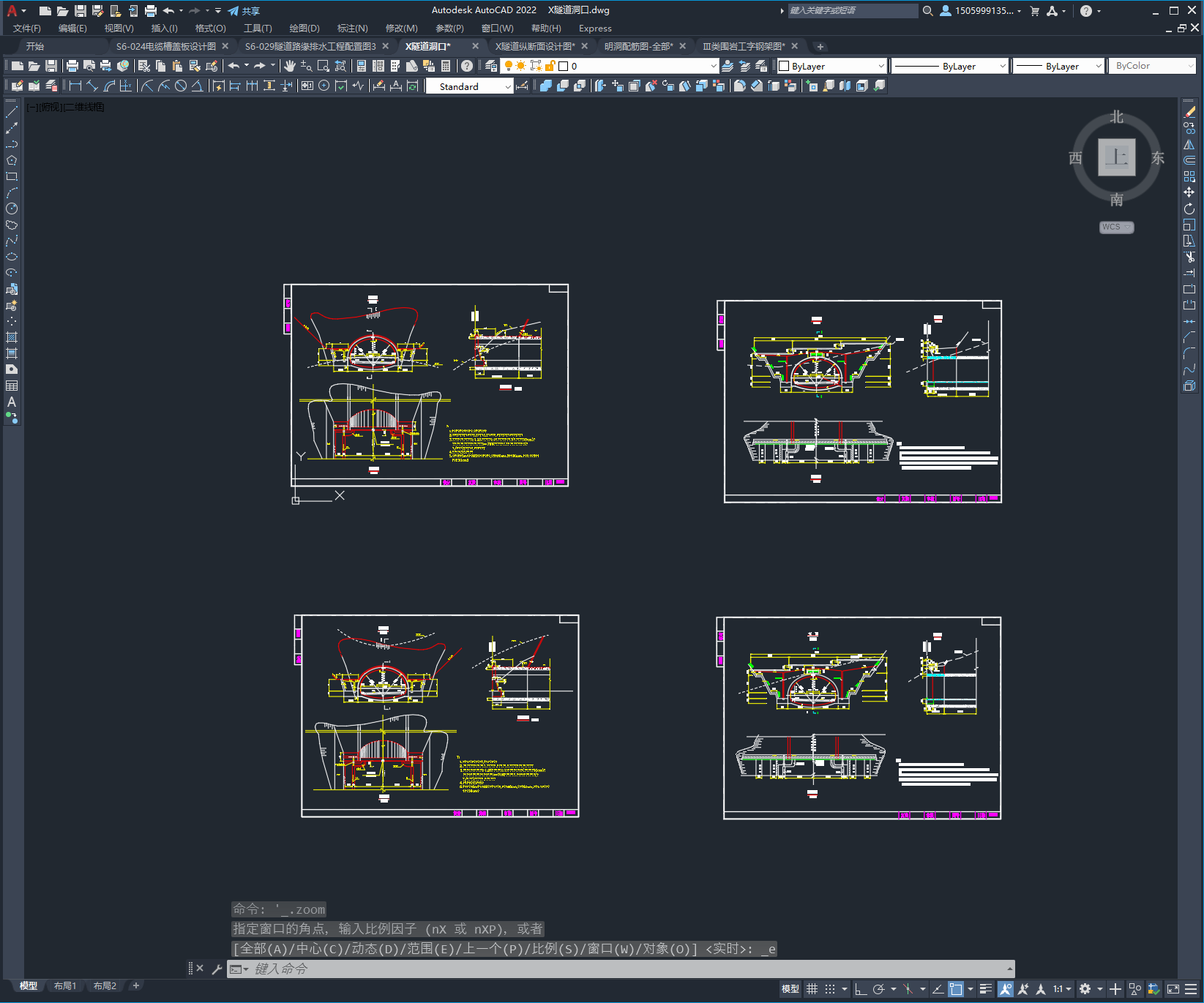

| 40 | X隧道洞口.dwg | 645.77K |
| 41 | X隧道纵断面设计图.dwg | 81.73K |
| 42 | X隧道路面板块布置.dwg | 60.22K |

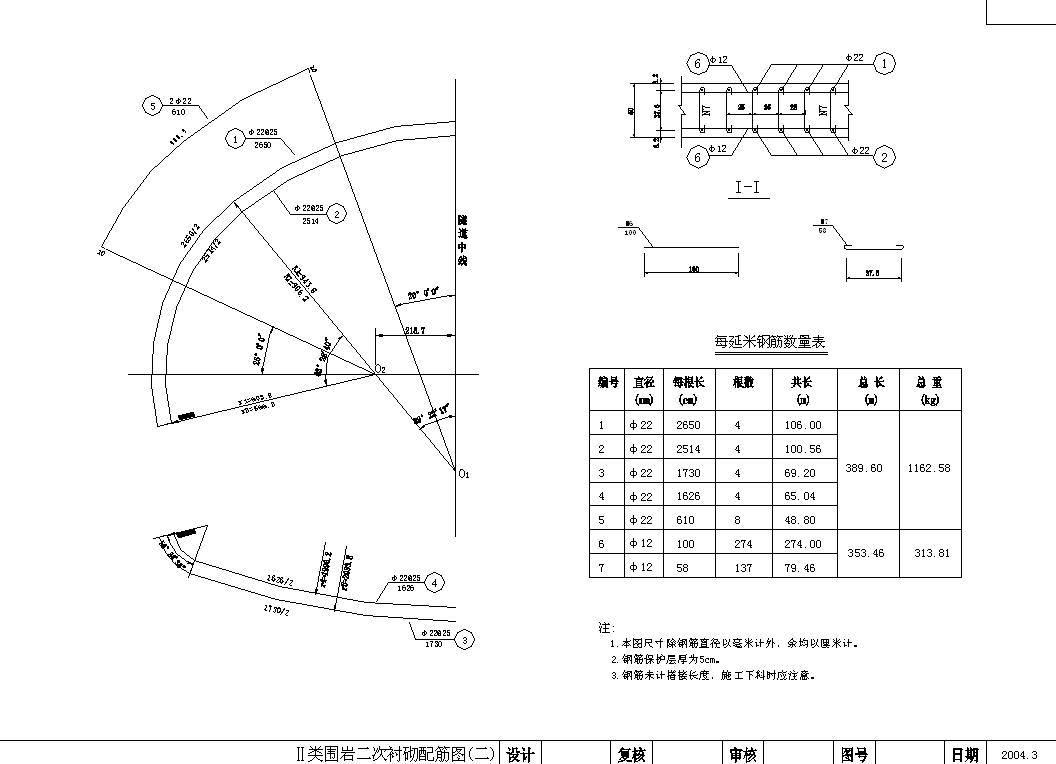

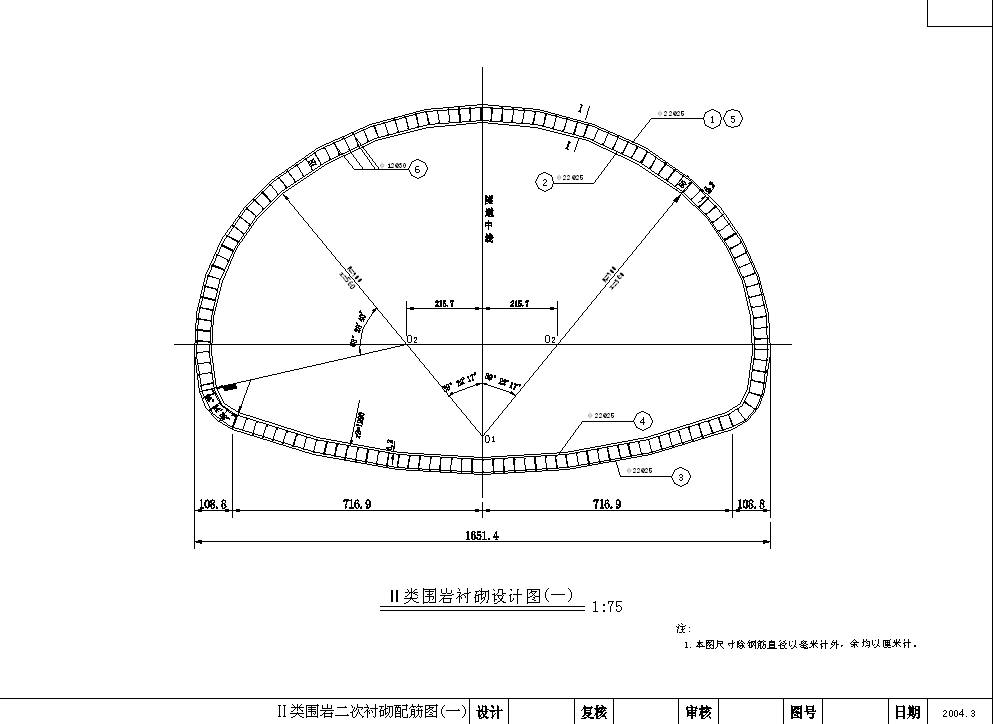

| 43 | Ⅱ类围岩衬砌配筋图.dwg | 493.70K |
| 44 | Ⅲ类围岩工字钢架图.dwg | 188.93K |
| 45 | 施工缝、变形缝及明暗洞接缝构造.dwg | 65.40K |

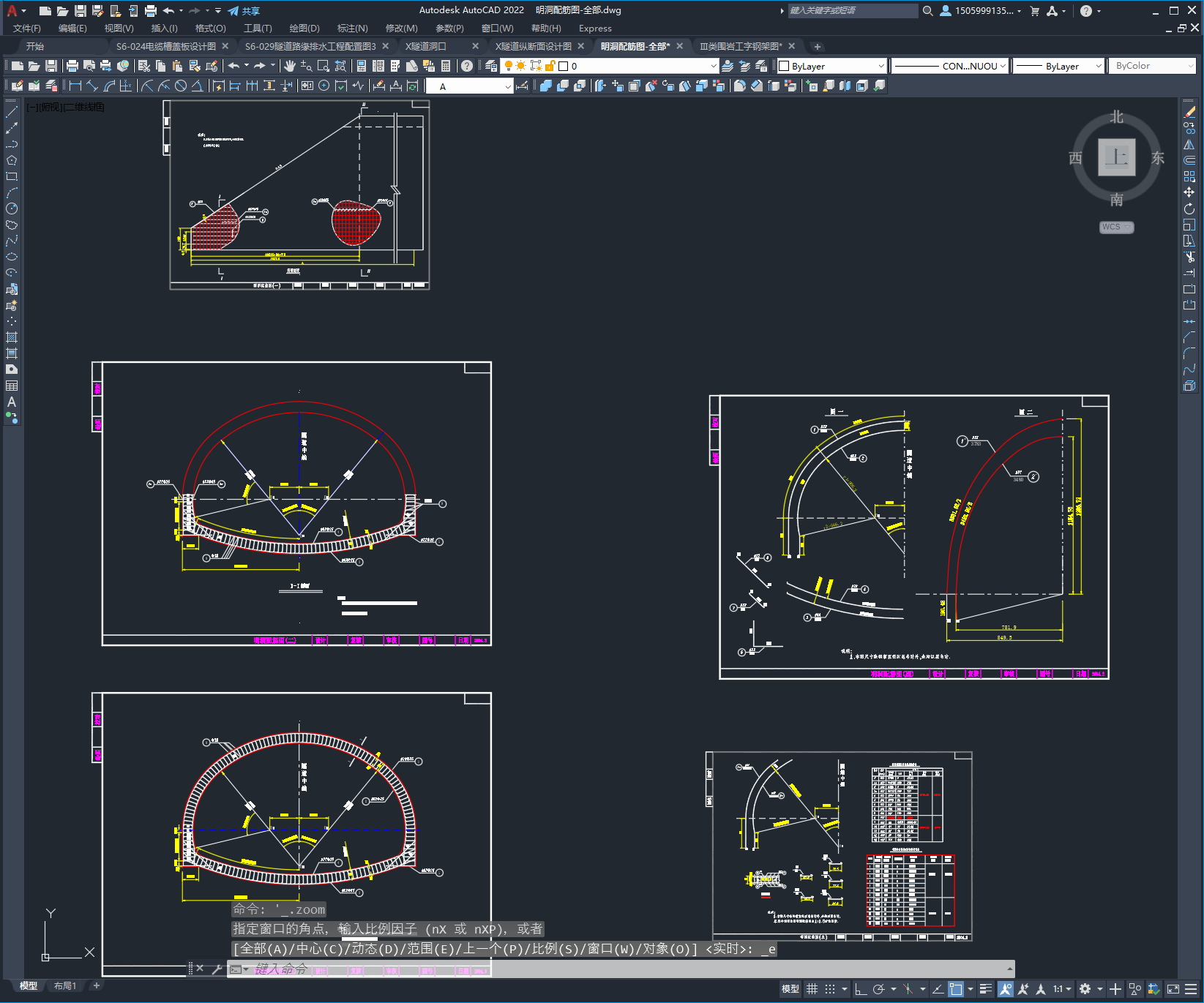

| 46 | 明洞配筋图-全部.dwg | 244.91K |
| 47 | 目录.doc | 66.50K |
| 48 | 设计说明.doc | 84.00K |
| 49 | 隧道数量表06.xls | 112.00K |
| 50 | 隧道数量表07.xls | 112.00K |
