某市政小桥工程施工图设计
图纸描述
1、荷载等级 汽车—20，挂车—100，人群荷载3.5kN/m2。 2、桥梁宽度 标准宽度为11.8米，其中车行道为7.0m，横坡±1%；两侧人行道各2.4m，横坡±1.5%；横断面对称布置。 3、桥梁高度控制 本设计采用黄海高程系统。 桥中心桥面标高为3.300米，跨越河道无通航要求，规划河床底标高为-0.20m。 为使桥面平顺，桥面设竖曲线，竖曲线要素为：i=±0.3%，R=6000m，L=36m，E=0.027m，T=18m，竖曲线顶点在桥位中心，顶点标高为3.327m。 4、桥型及跨径 本桥为一座单跨5.8m的预制钢筋砼板梁梁桥，圬工
下载需要85金币
立即下载 收藏
图纸信息
作者
乜流确
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

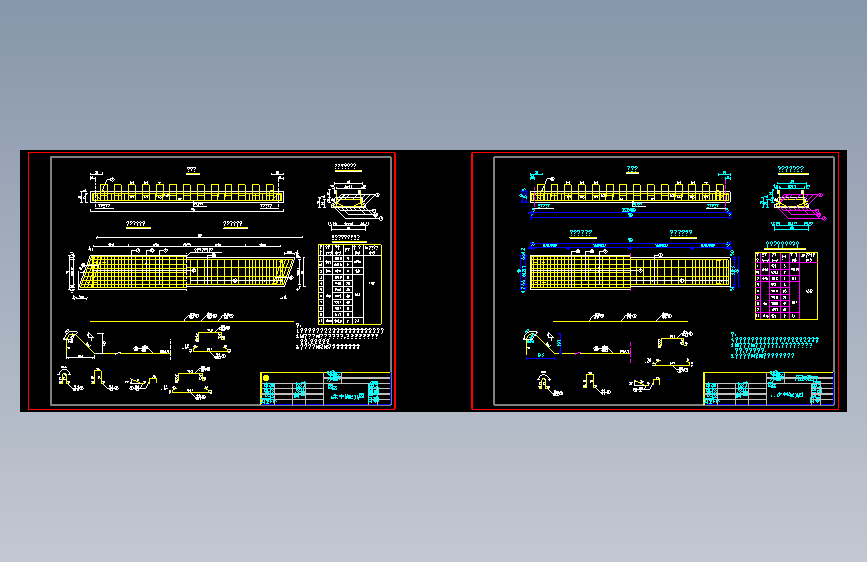

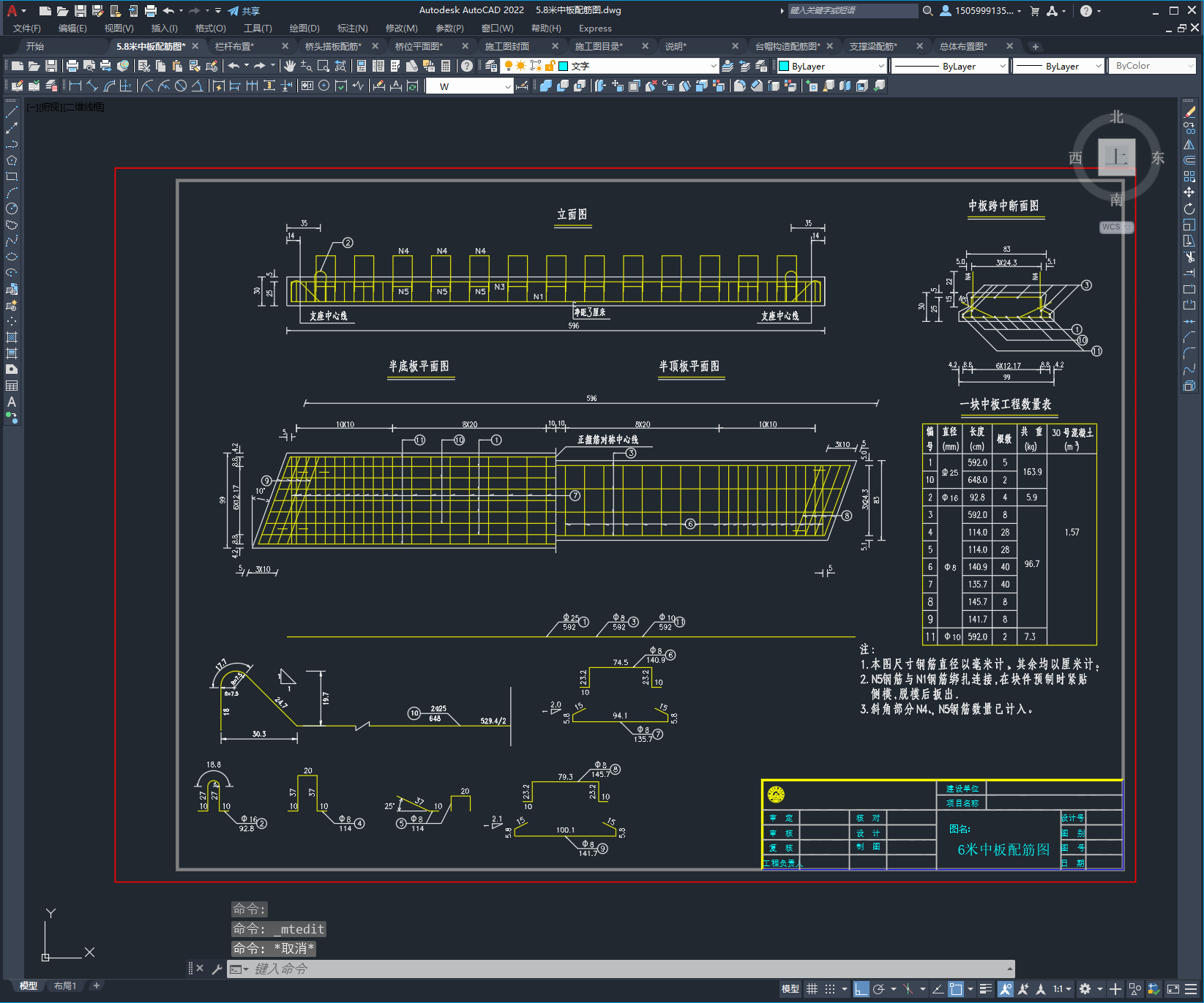

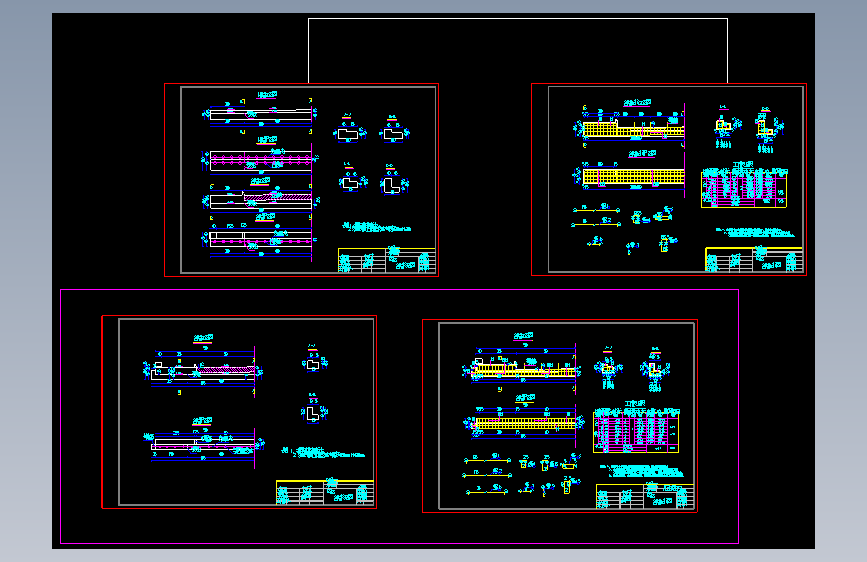

| 1 |  5.8米中板配筋图.dwg | 410.43K |
| 2 | 5.8米板梁构造图.dwg | 599.70K |

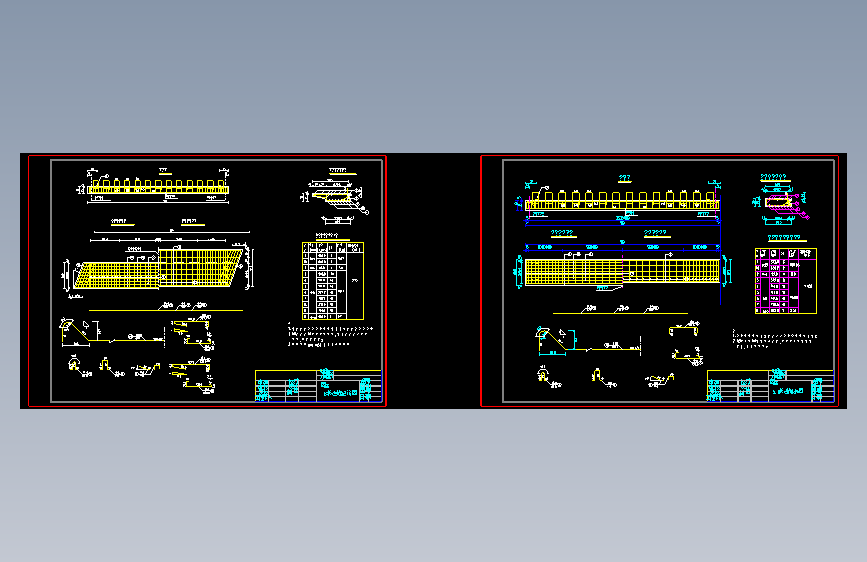

| 3 | 5.8米边板配筋图.dwg | 548.65K |
| 4 | 人行道及铺装.dwg | 338.98K |

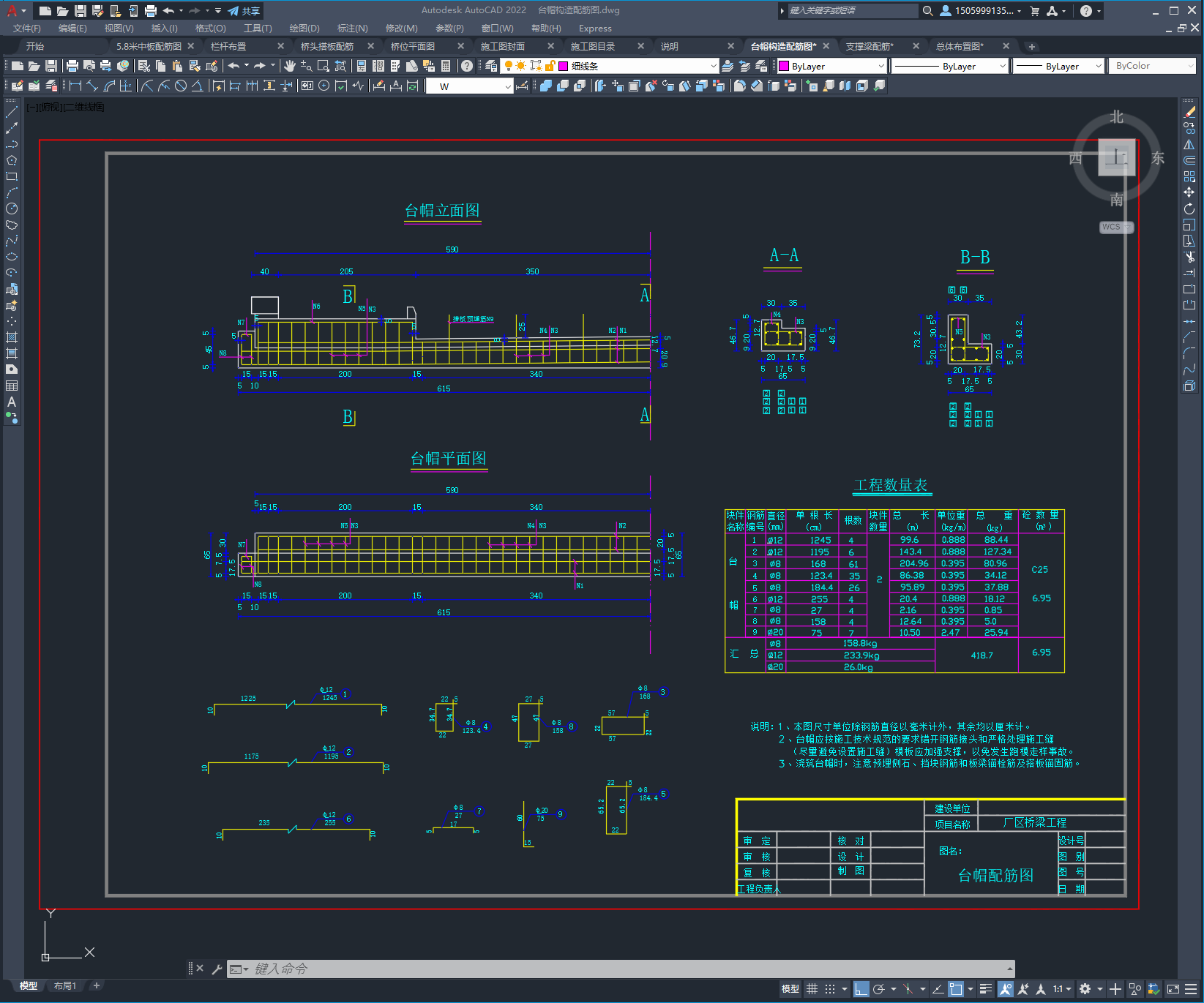

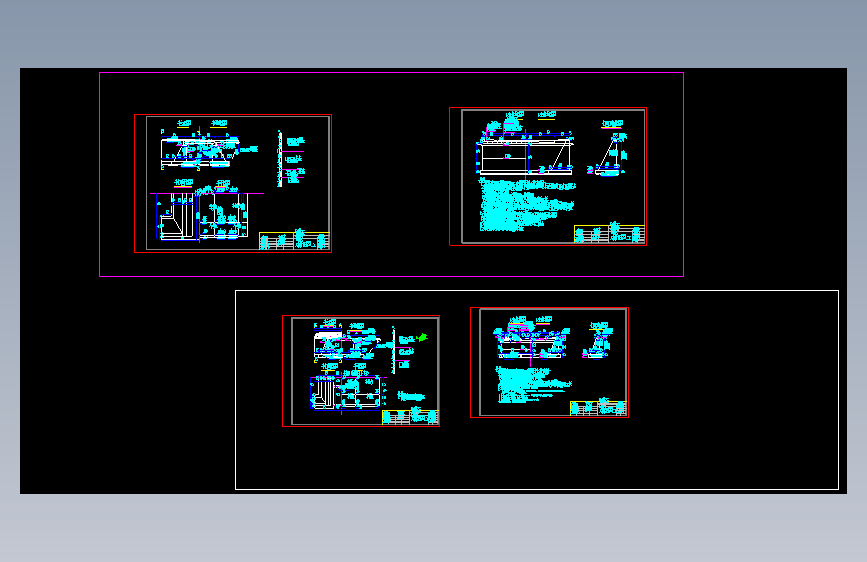

| 5 | 台帽构造配筋图.dwg | 513.06K |
| 6 | 工程数量表.dwg | 180.37K |

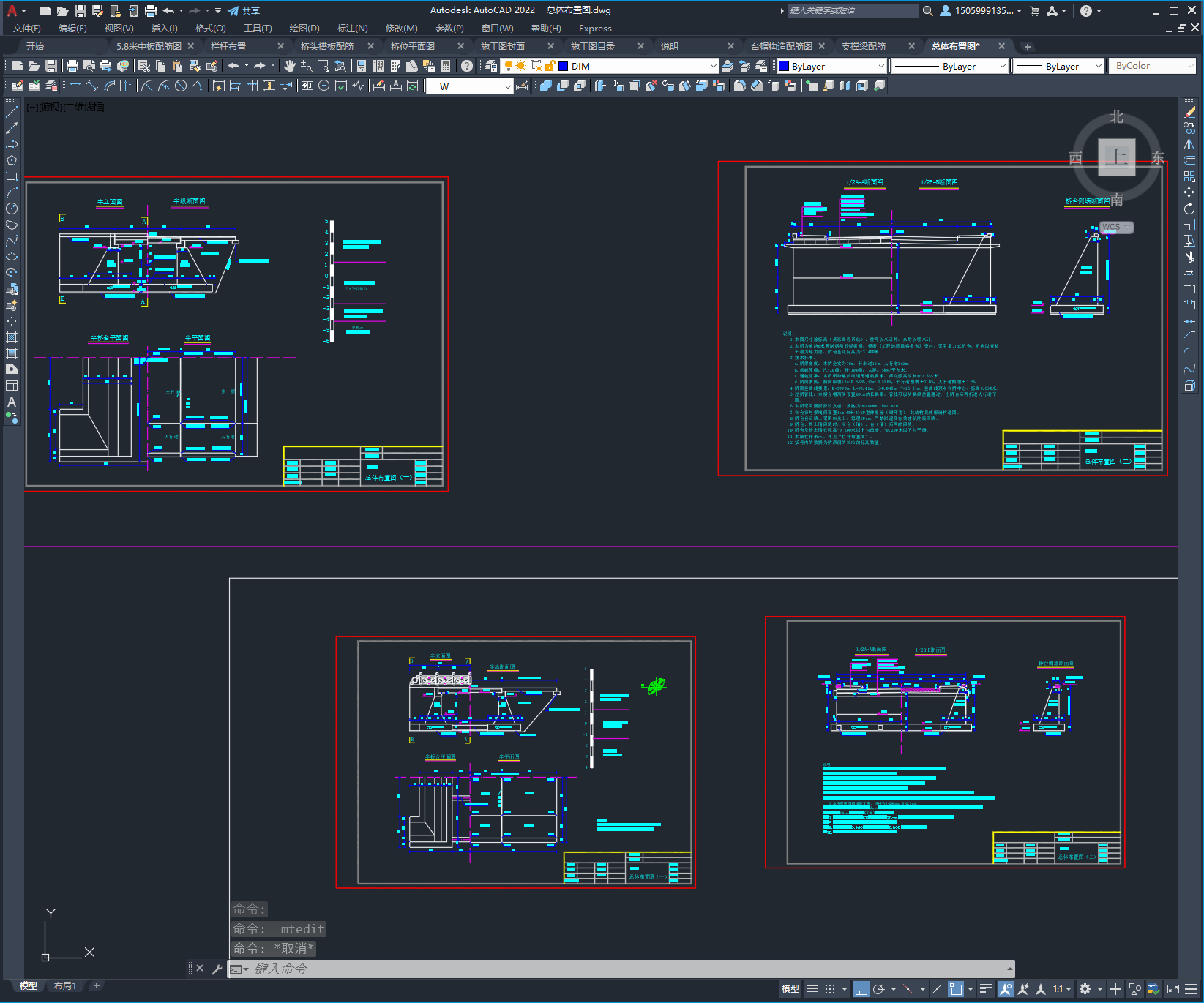

| 7 | 总体布置图.dwg | 489.56K |
| 8 | 搭板配筋.dwg | 181.30K |

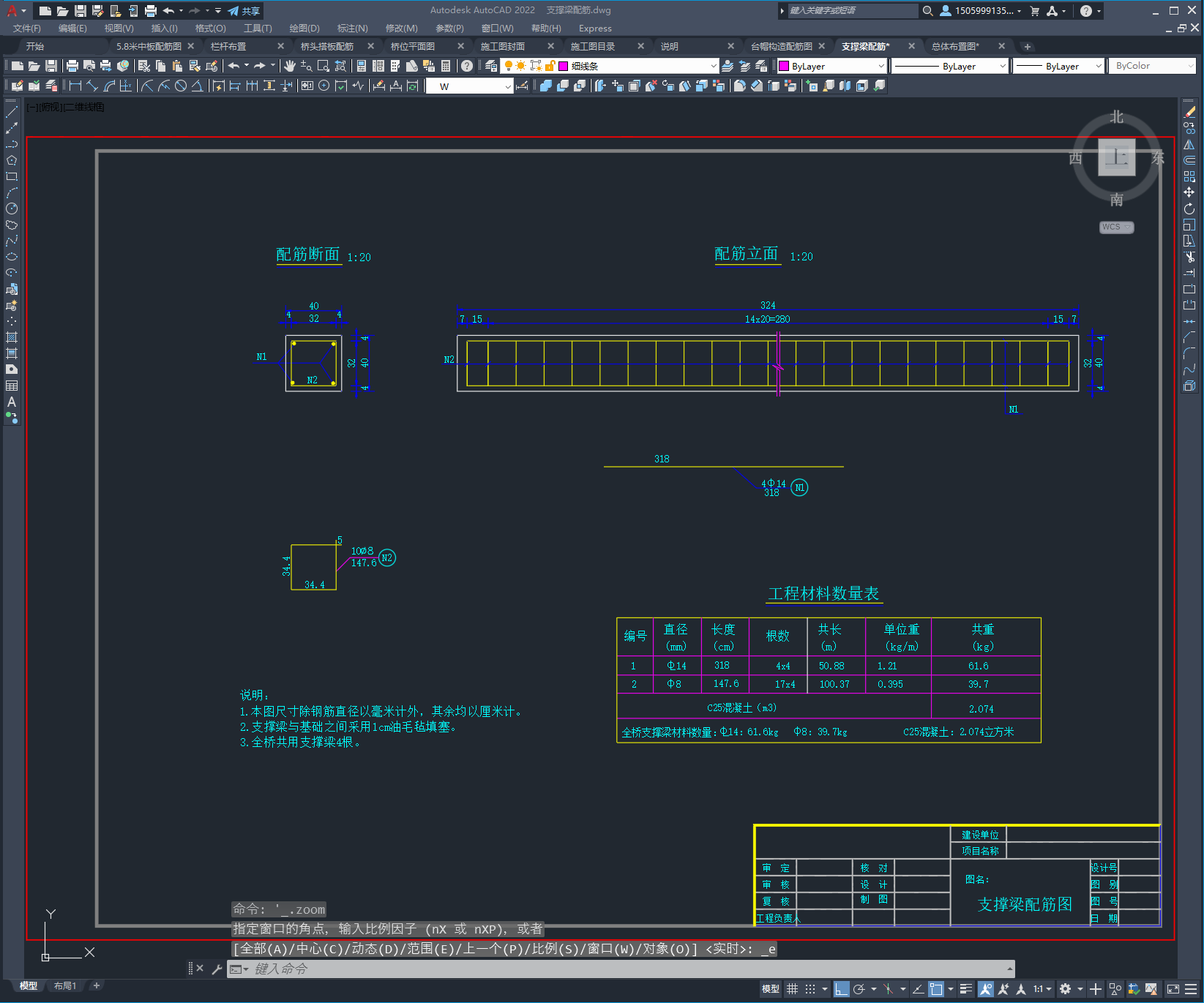

| 9 | 支撑梁配筋.dwg | 365.06K |
| 10 | 施工图封面.dwg | 126.01K |
| 11 | 施工图目录.dwg | 248.94K |

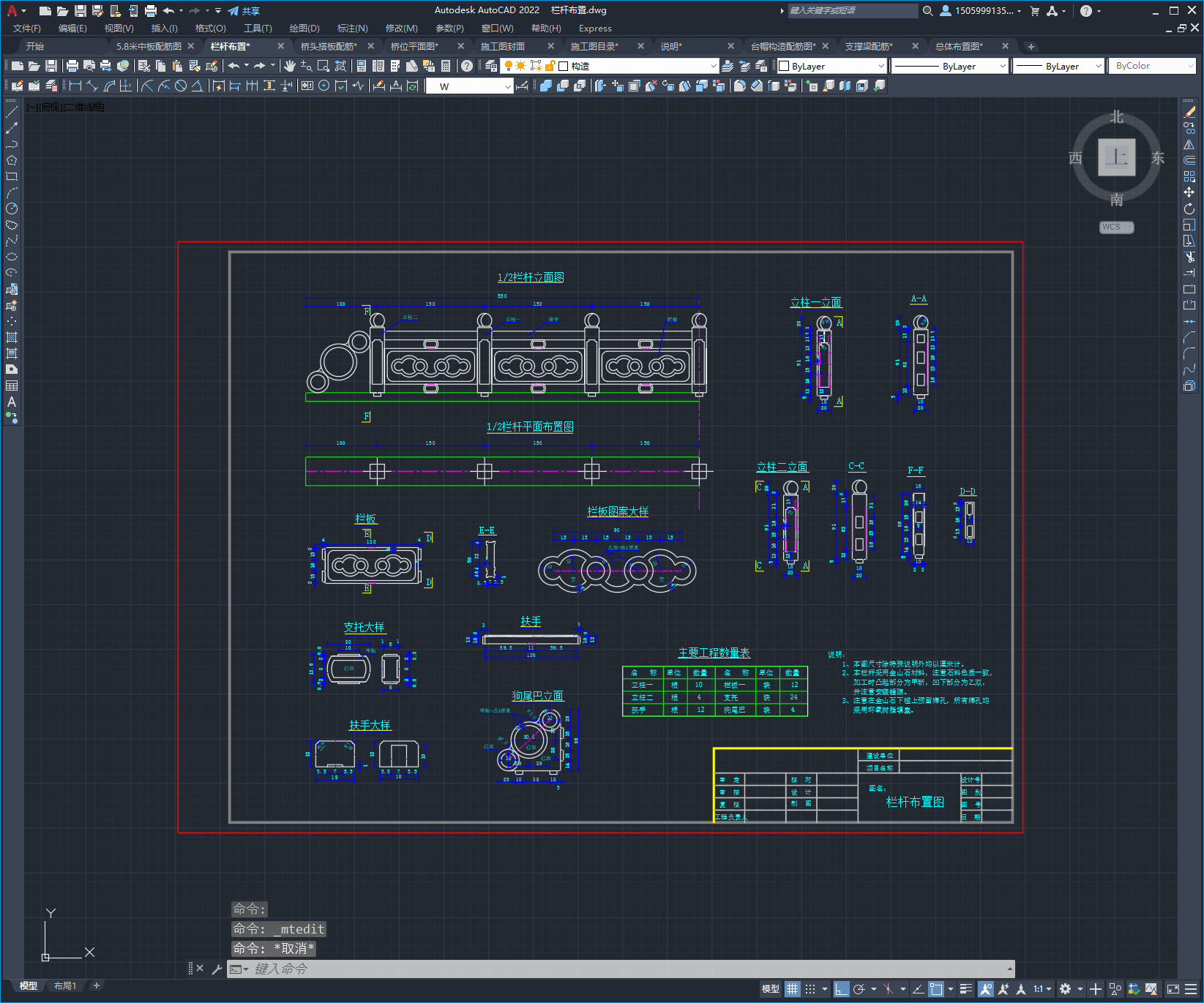

| 12 | 栏杆布置.dwg | 384.75K |

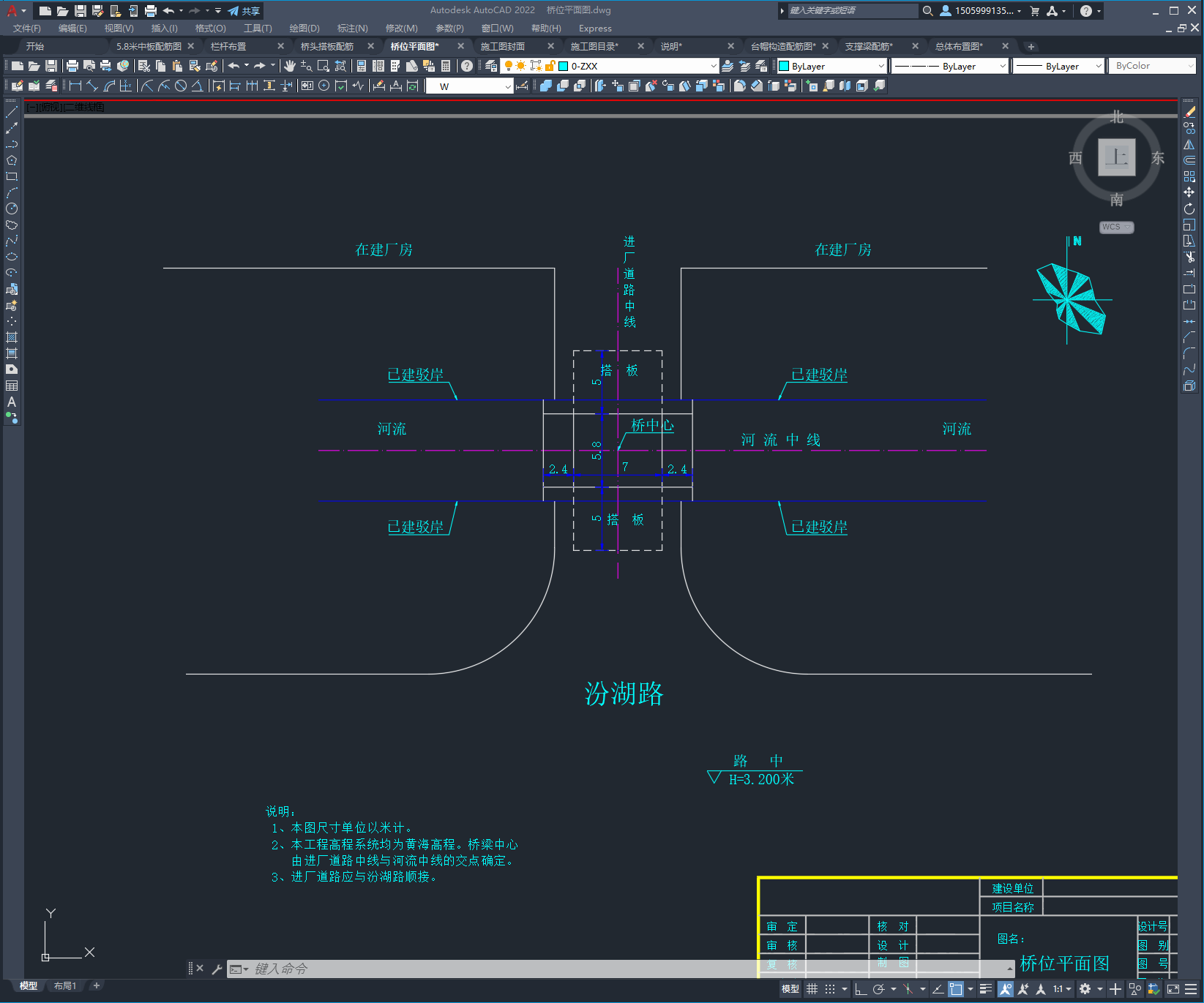

| 13 | 桥位平面图.dwg | 396.69K |
| 14 | 桥台配筋图.dwg | 294.71K |
| 15 | 桥头搭板配筋.dwg | 256.41K |
| 16 |  设计说明.doc | 30.00K |
| 17 | 说明.dwg | 316.97K |
