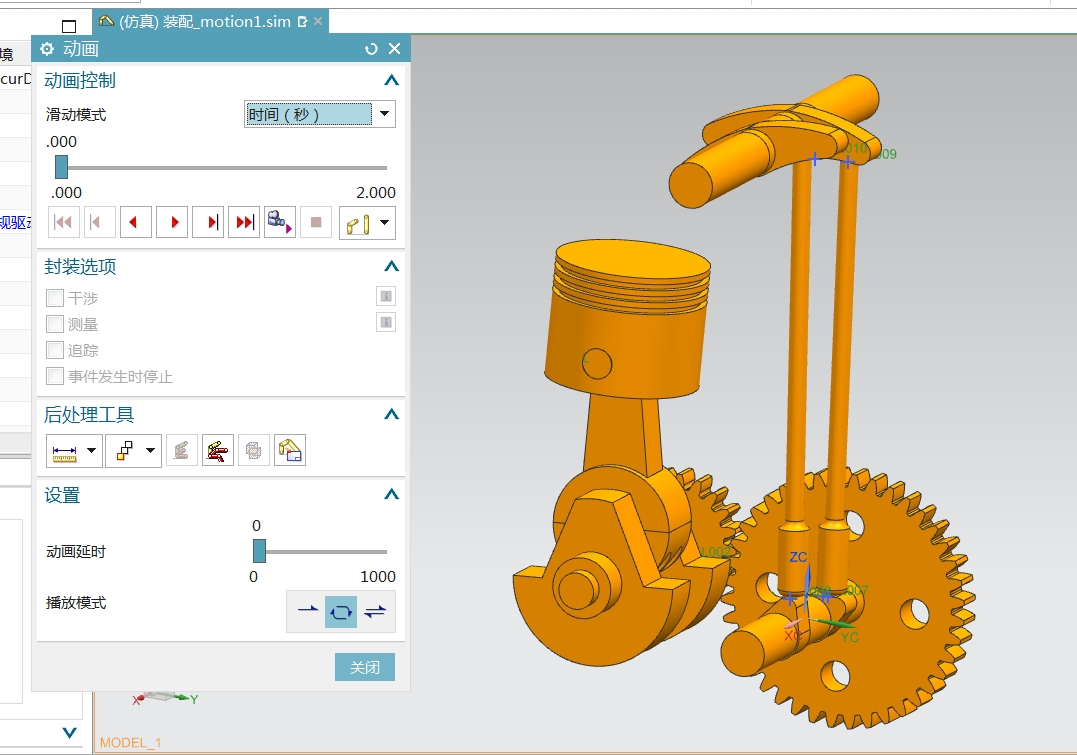

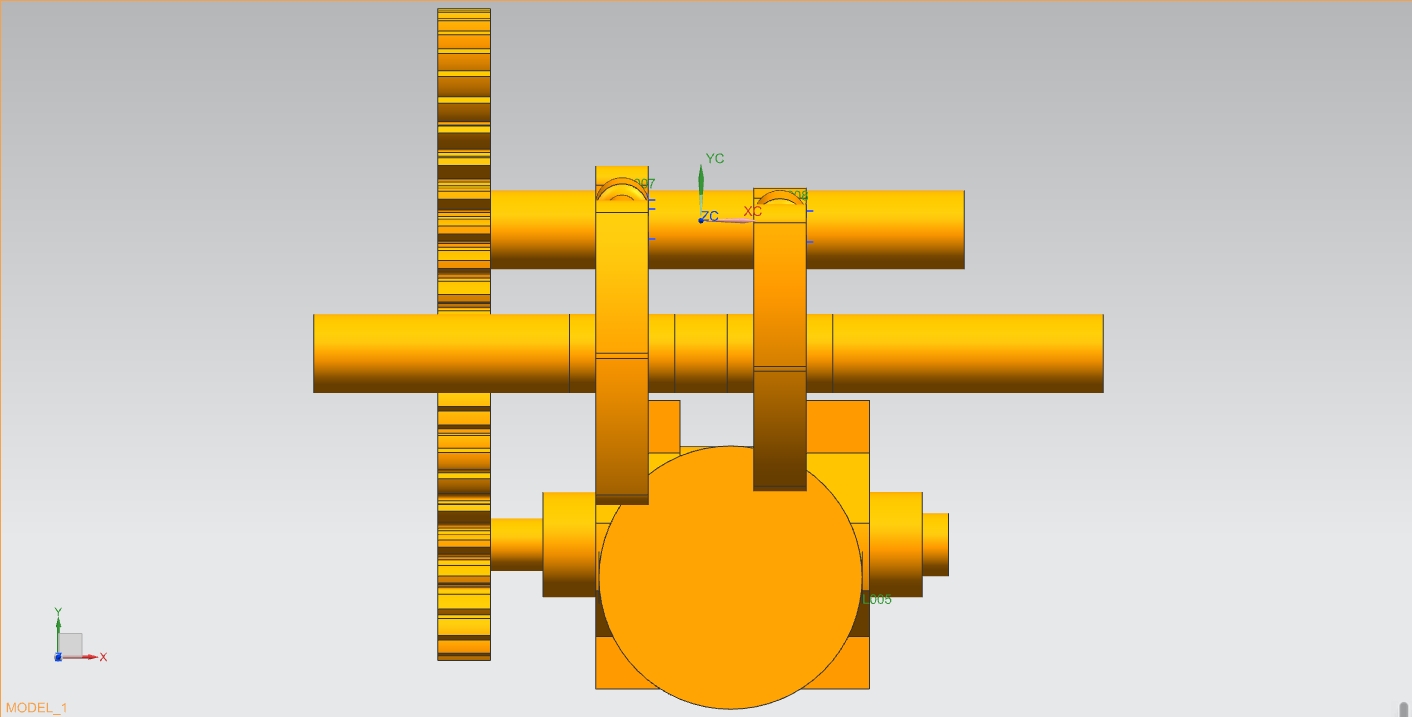

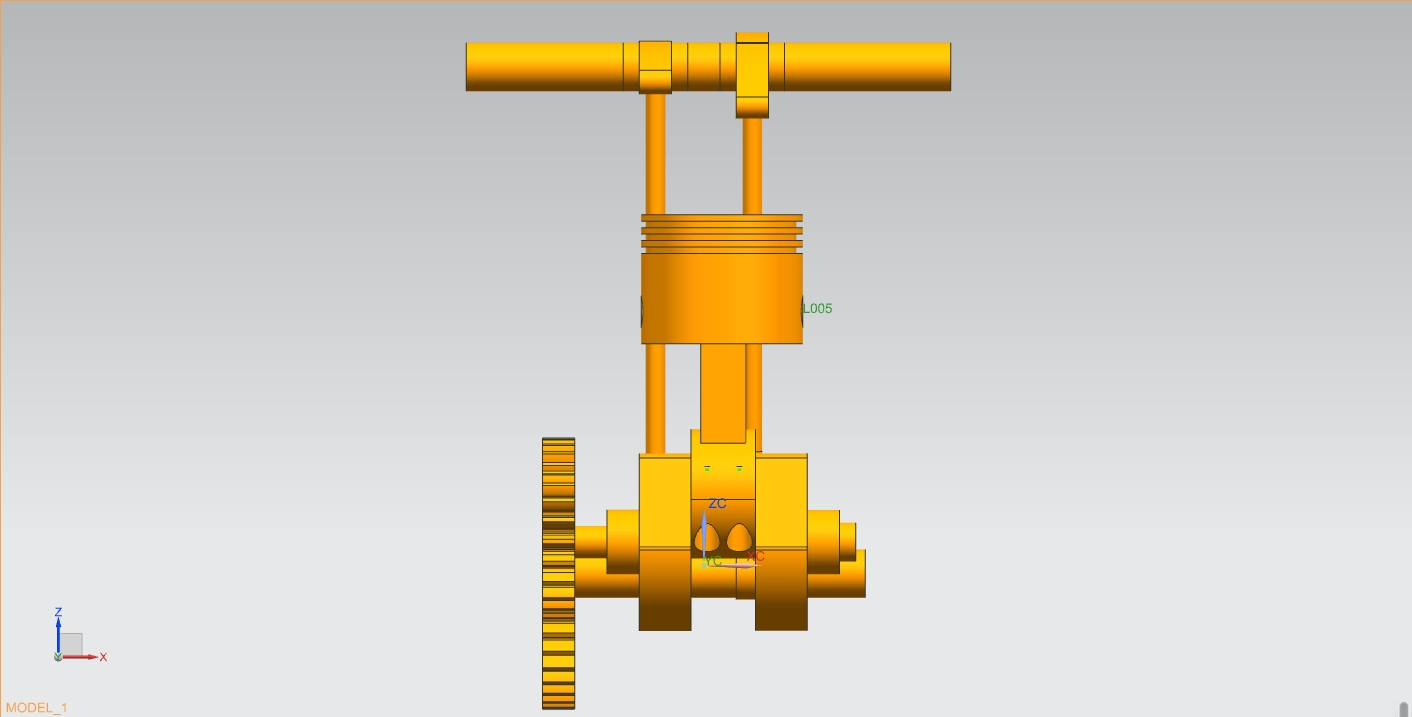

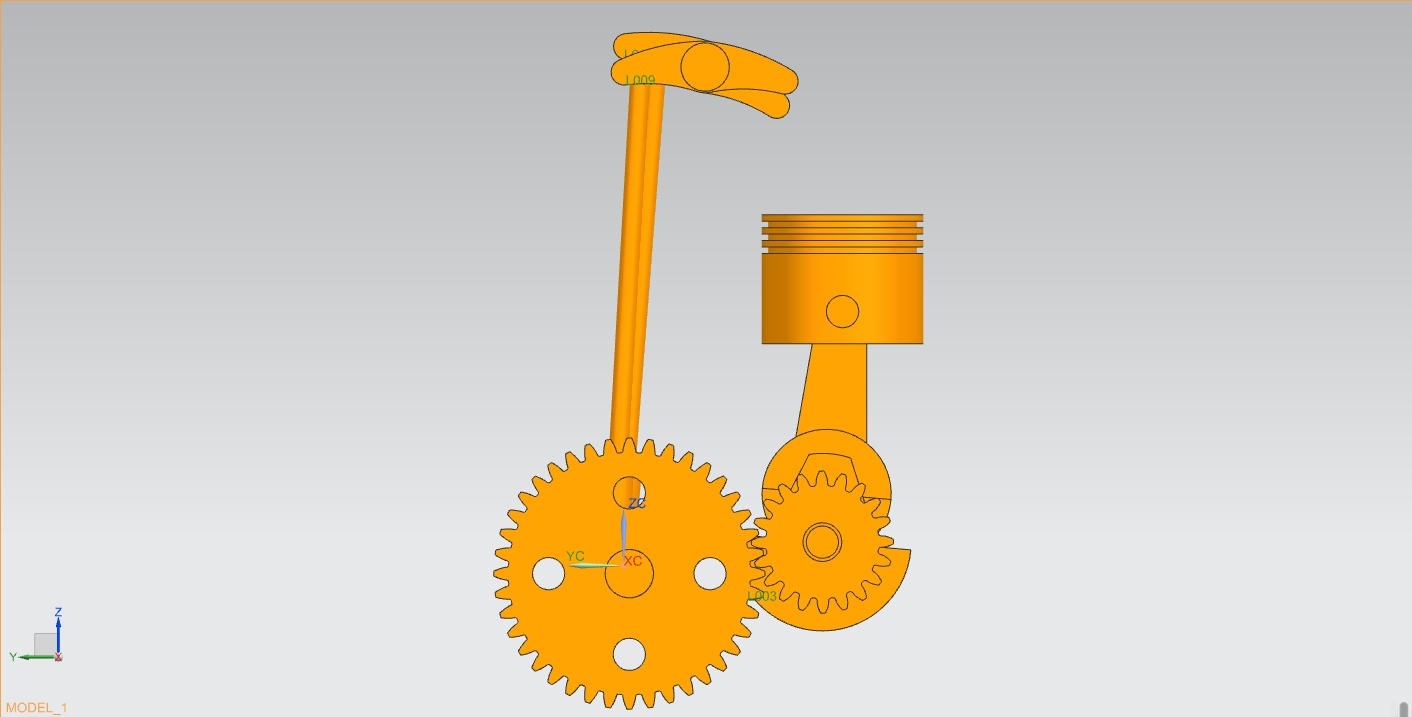

UG 活塞凸轮机构
图纸描述
活塞凸轮机构是一种精密的机械装置，采用UG技术进行设计和建模。这种机构通过详细的零件文件、装配文件和总装图，确保了制造和维护的高效性和准确性。 设计原理基于凸轮驱动系统，其中凸轮的旋转运动通过活塞转换为直线运动，实现力和运动的传递。这种机构在发动机、泵和其他机械系统中广泛应用，用于将一种运动形式转换为另一种。 技术要求方面，活塞凸轮机构需要具备高耐磨性和精确的尺寸控制，以确保长期稳定运行。同时，该机构的设计必须能够承受高负荷和高温环境。总体而言，活塞凸轮机构是现代机械设计中不可或缺的一部分。
下载需要120金币
立即下载 收藏
图纸信息
作者
索步索
已分享: 份作品

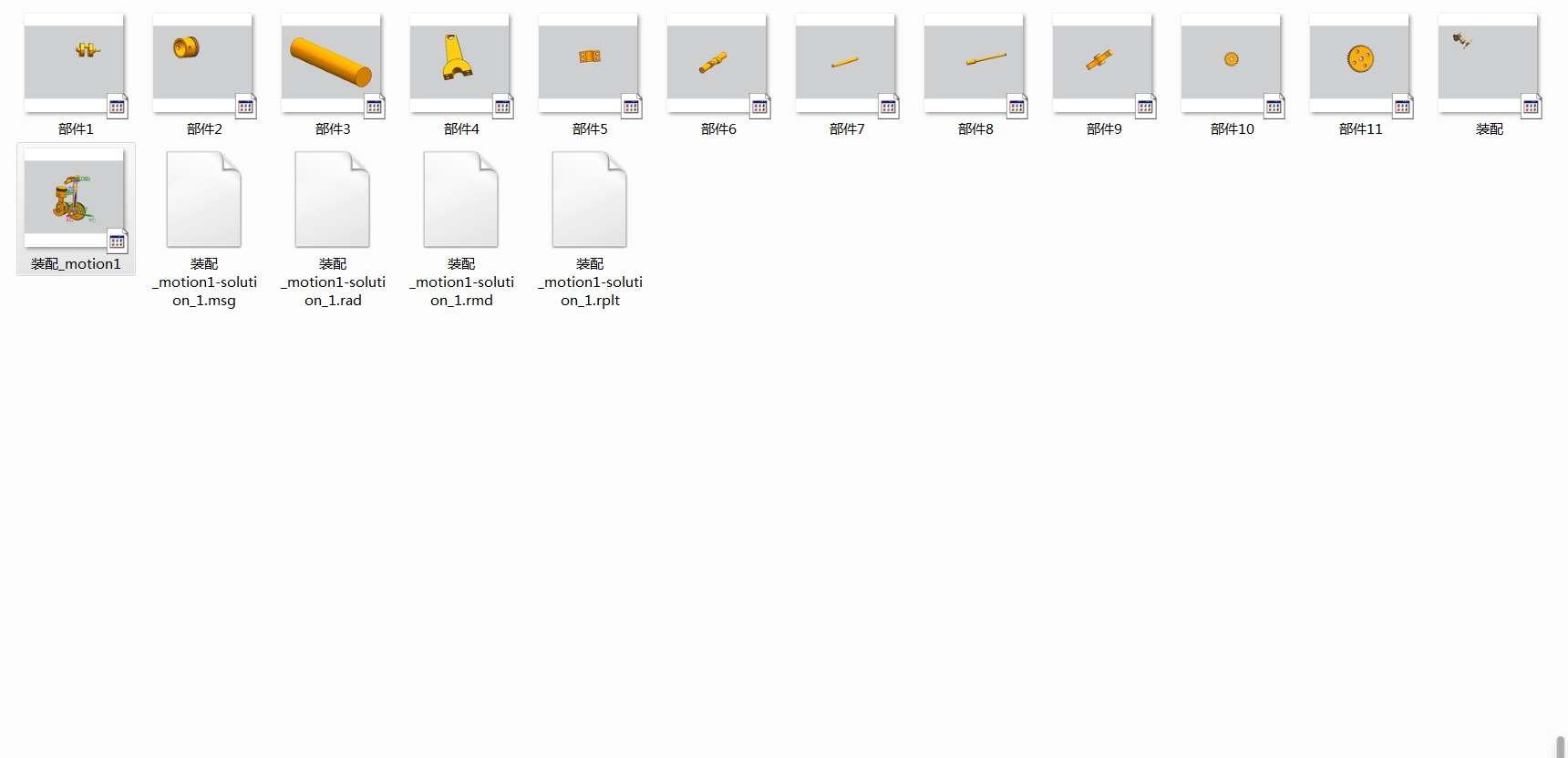

文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  装配.prt | 158.64K |
| 2 |  装配_motion1-solution_1.msg | 34.95K |
| 3 | 装配_motion1-solution_1.rad | 446.35K |
| 4 | 装配_motion1-solution_1.rmd | 26.11K |
| 5 | 装配_motion1-solution_1.rplt | 626.78K |
| 6 | 装配_motion1.sim | 190.83K |
| 7 | 部件1.prt | 244.56K |
| 8 | 部件10.prt | 666.06K |
| 9 | 部件11.prt | 1.19M |
| 10 | 部件2.prt | 197.48K |
| 11 | 部件3.prt | 111.44K |
| 12 | 部件4.prt | 217.78K |
| 13 | 部件5.prt | 183.28K |
| 14 | 部件6.prt | 171.82K |
| 15 | 部件7.prt | 101.52K |
| 16 | 部件8.prt | 149.74K |
| 17 | 部件9.prt | 181.03K |
