下承式系杆拱80.3m跨径桥全套施工图

首页 >图纸库>机械设备>非标设备2024-08-30报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0

图纸描述

主桥采用下承式钢筋混凝土系杆拱，计算跨径80.3m，矢跨比采用1/5，矢高为16.06m，拱轴线为二次抛物线。系梁采用箱形截面，梁高1.9m，宽1.2m，拱脚处加高至2.4m；拱肋采用等截面的工字形截面，高1.8m，宽1.2m，为钢筋混凝土构件；每片拱设间距为5.7m的吊杆13根，吊杆为柔性吊杆，采用带PE套的OVM.GJ15-12钢绞线成品索，吊杆为可替换式吊杆，方便更换；风撑采用5根φ800-12mm钢管；端横梁高度为1.75～1.83m，；中横梁高度为1.10～1.18m，宽0.5m，两侧设牛腿以支撑行车道板；行车道板采用28cm高预制空心板。　　每一系杆内布设4束15-9、6束15-

下载需要120金币

立即下载收藏

图纸信息

图纸ID ：449958

文件大小：3.68M

所需金币：120

图纸参数：可编辑，包含特征参数

图纸分类：机械设备

图纸格式：dwg

软件版本：AutoCAD 2000

作者

WX_202945

已分享: 份作品

关注

咨询

文件列表

#	文件名称	大小
1	00TK.dwg	33.32K

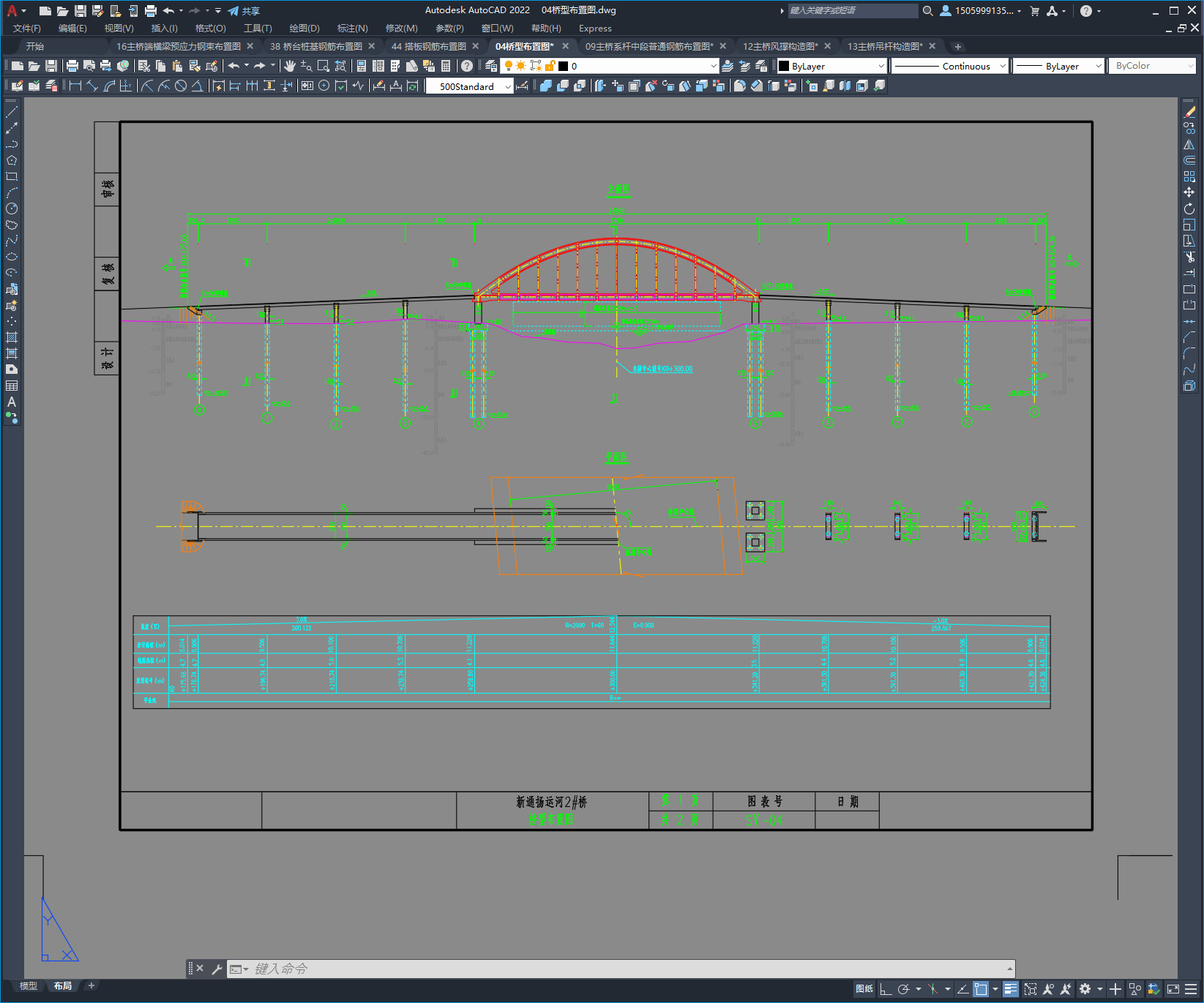

2	04桥型布置图.dwg	421.66K
3	05桩位坐标表.dwg	59.23K
4	0608主桥上部结构一般构造图.dwg	4.31M

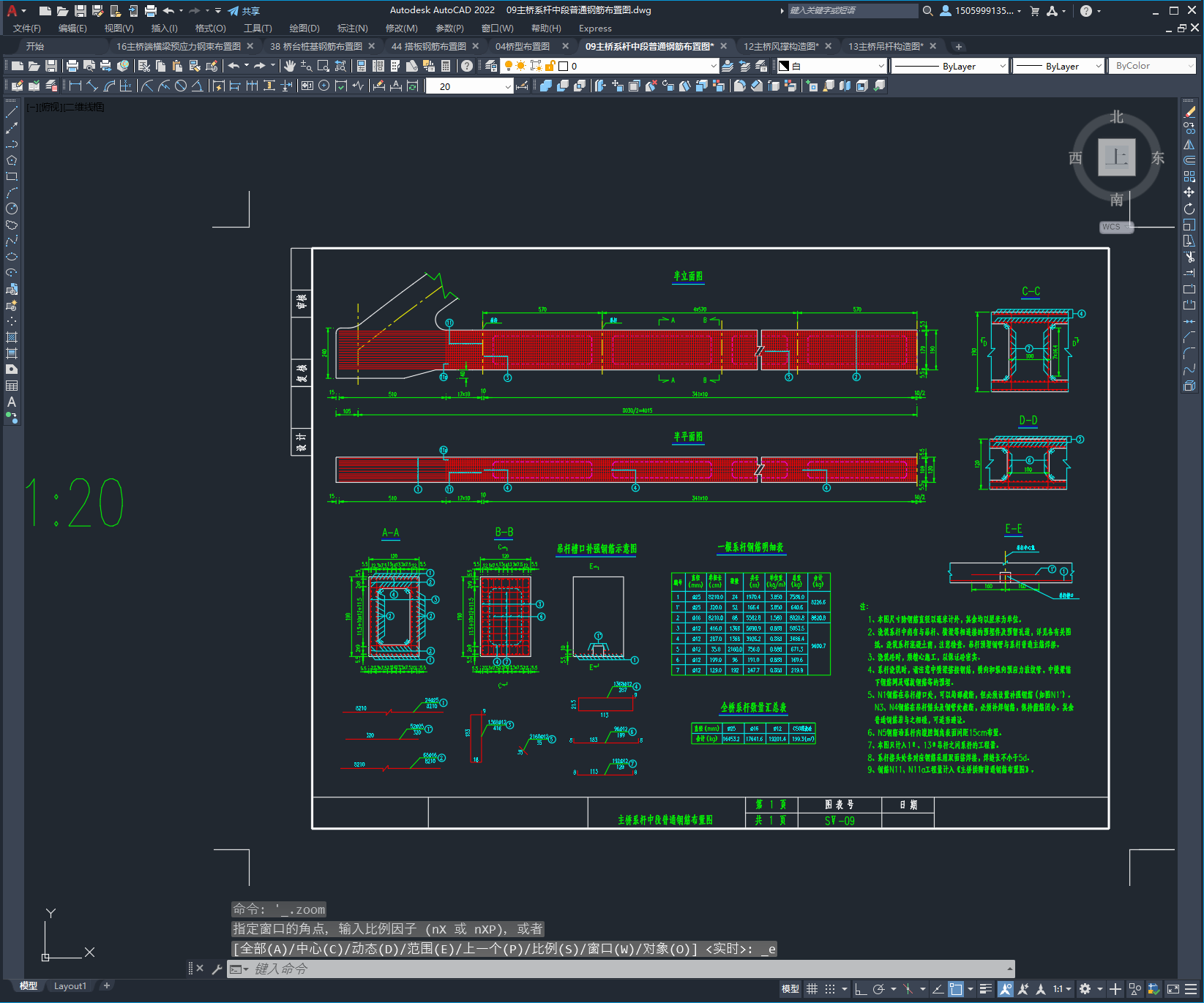

5	09主桥系杆中段普通钢筋布置图.dwg	286.14K
6	10主桥拱肋中段普通钢筋布置图.dwg	293.30K
7	11主桥拱脚普通钢筋布置图.dwg	468.09K

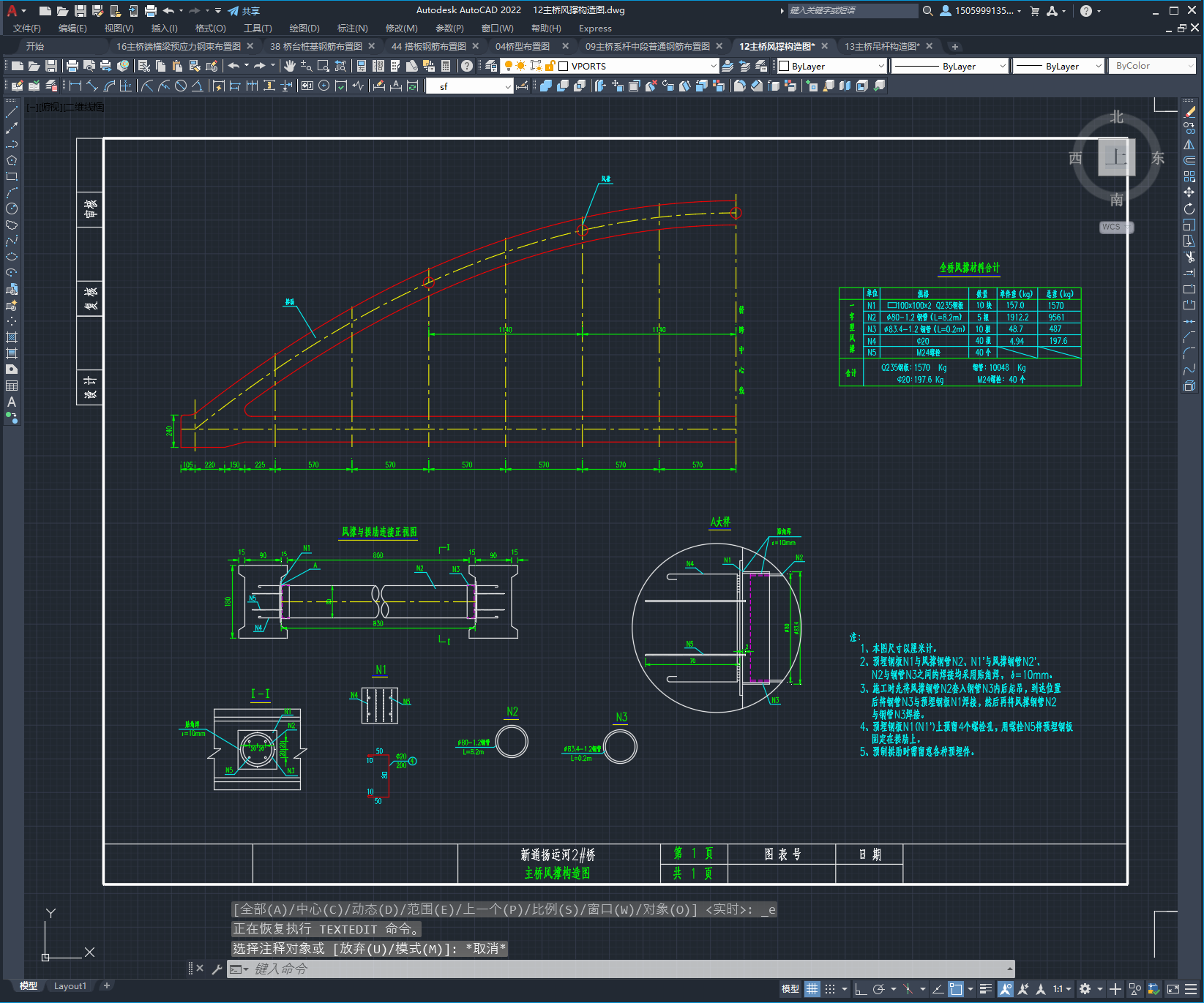

8	12主桥风撑构造图.dwg	125.71K

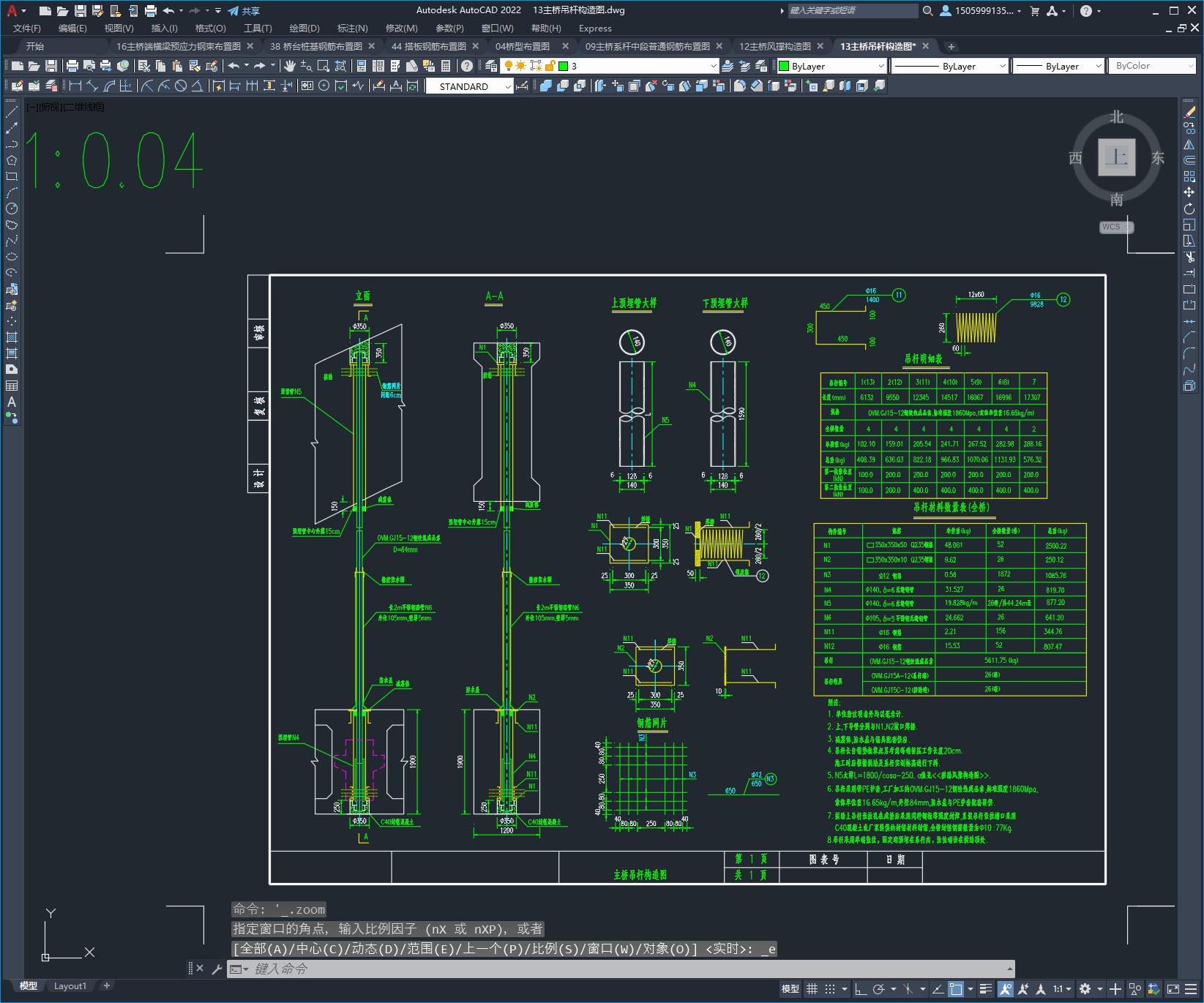

9	13主桥吊杆构造图.dwg	184.61K
10	14主桥中横梁预应力钢束布置图.dwg	202.24K
11	15主桥中横梁普通钢筋布置图.dwg	239.97K

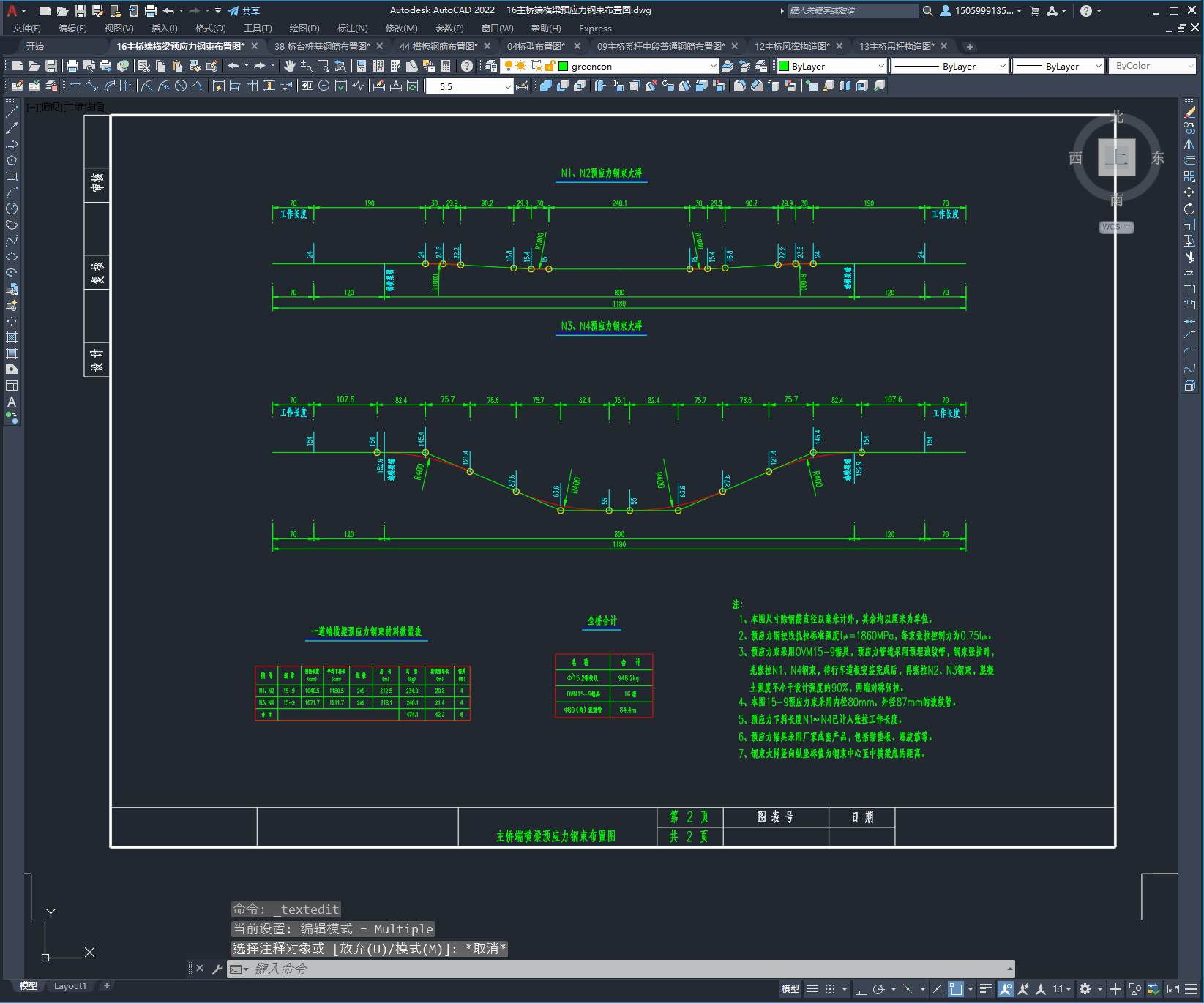

12	16主桥端横梁预应力钢束布置图.dwg	205.71K
13	17主桥端横梁普通钢筋布置图.dwg	280.08K
14	18主桥行车道板布置图.dwg	130.72K
15	19主桥行车道板钢筋布置图.dwg	225.17K
16	20主桥上部结构施工流程示意图.dwg	183.92K
17	21引桥上部结构横断面图.dwg	110.25K
18	22引桥空心板一般构造图.dwg	1.12M
19	23引桥空心板中板钢筋布置图.dwg	132.50K
20	24引桥空心板边板钢筋布置图.dwg	135.84K
21	25桥面现浇层钢筋布置图.dwg	82.88K
22	26引桥桥面连续钢筋布置图.dwg	67.40K
23	27引桥支座构造图.dwg	64.87K
24	28过渡墩一般构造图.dwg	103.41K
25	29过渡墩墩身钢筋布置图.dwg	131.53K
26	30过渡墩承台钢筋布置图.dwg	171.29K

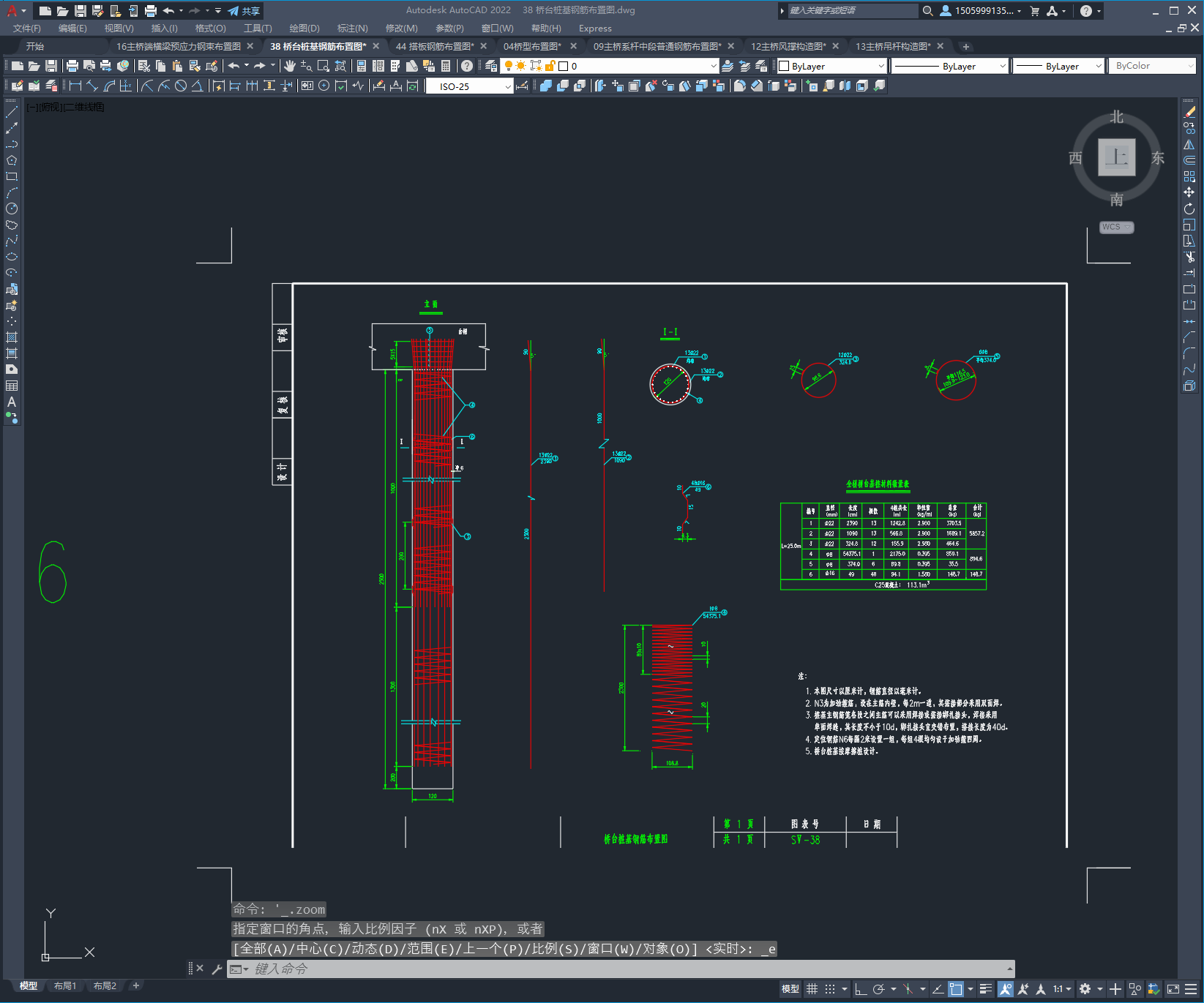

27	31过渡墩桩基钢筋布置图.dwg	90.16K
28	32引桥桥墩一般构造图.dwg	141.55K
29	33引桥桥墩墩帽钢筋布置图.dwg	237.80K
30	34引桥桥墩墩柱及桩基钢筋布置图.dwg	231.85K
31	35桥台一般构造图.dwg	105.38K
32	36桥台台帽钢筋布置图.dwg	144.93K
33	37桥台耳背墙钢筋布置图.dwg	162.63K
34	38桥台桩基钢筋布置图.dwg	85.25K
35	39防撞护栏构造图.dwg	172.45K
36	40伸缩缝预埋钢筋布置图.dwg	530.59K
37	41桥面排水布置图.dwg	43.29K
38	42过渡墩桩基检测管布置图.dwg	49.94K
39	43搭板构造图.dwg	82.02K

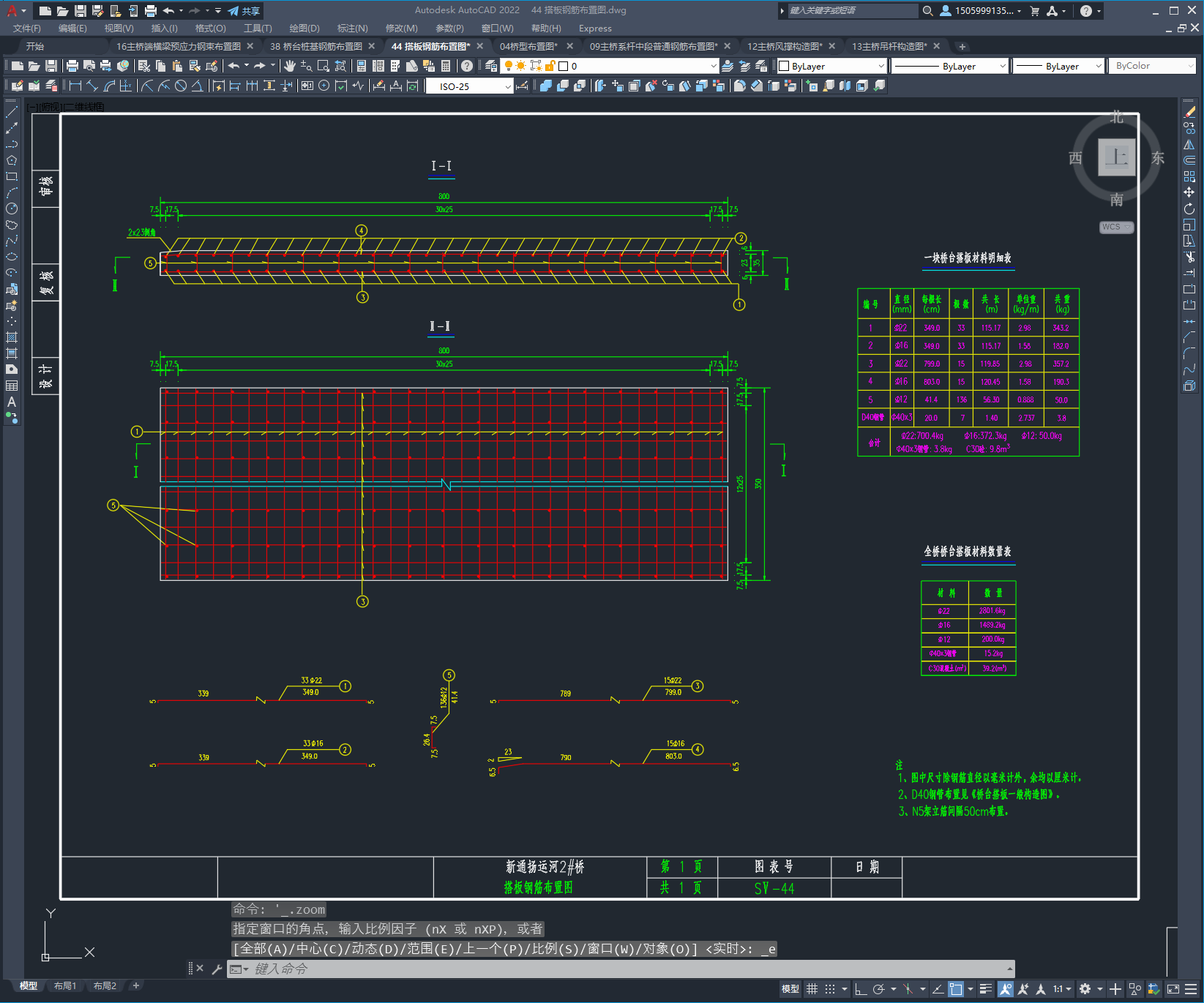

40	44搭板钢筋布置图.dwg	99.09K
41	45桥台锥坡一般构造图.dwg	92.54K
