空心齿轮轴的工艺规程及铣左端槽的工装夹具设计图纸下载,该图纸类型属于零部件模型、传动部件图纸,图纸大小583.05KB,图纸格式为dwg,图纸软件为AutoCAD,可供设计参考。
空心齿轮轴的工艺规程及铣左端槽的工装夹具设计
图纸描述
空心齿轮轴的工艺规程及铣左端槽的工装夹具设计图纸下载,该图纸类型属于零部件模型、传动部件图纸,图纸大小583.05KB,图纸格式为dwg,图纸软件为AutoCAD,可供设计参考。
下载需要58金币
立即下载 收藏
图纸信息
作者
来找个厂妹
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  工艺过程卡.doc | 47.00K |
| 2 | 说明书.doc | 447.50K |

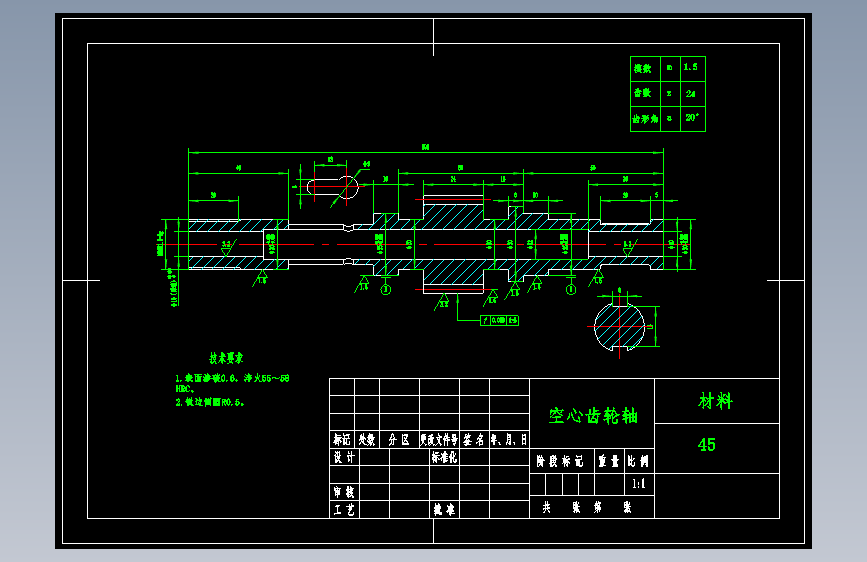

| 3 |  2A-201103-004空心齿轮轴零件图.dwg | 355.49K |

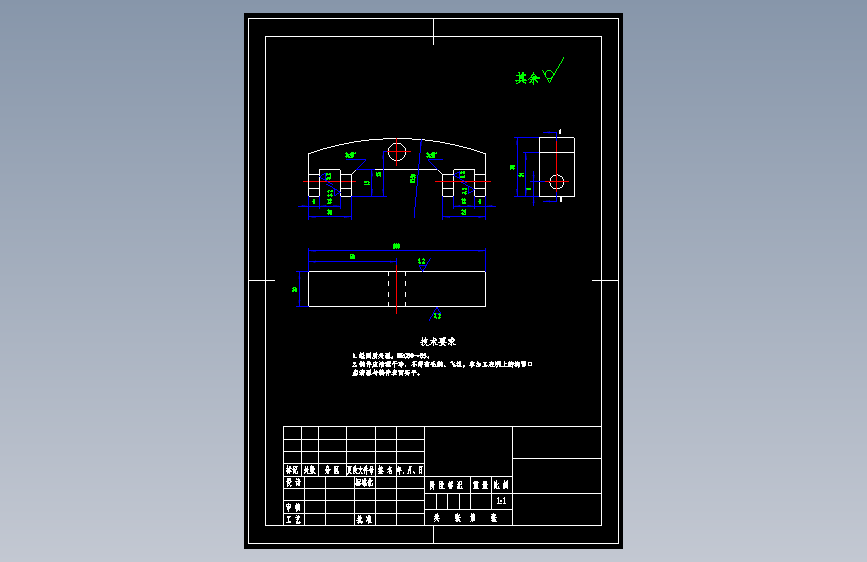

| 4 | 半圆形上盖.dwg | 318.95K |
| 5 | 半圆形下座.dwg | 335.86K |

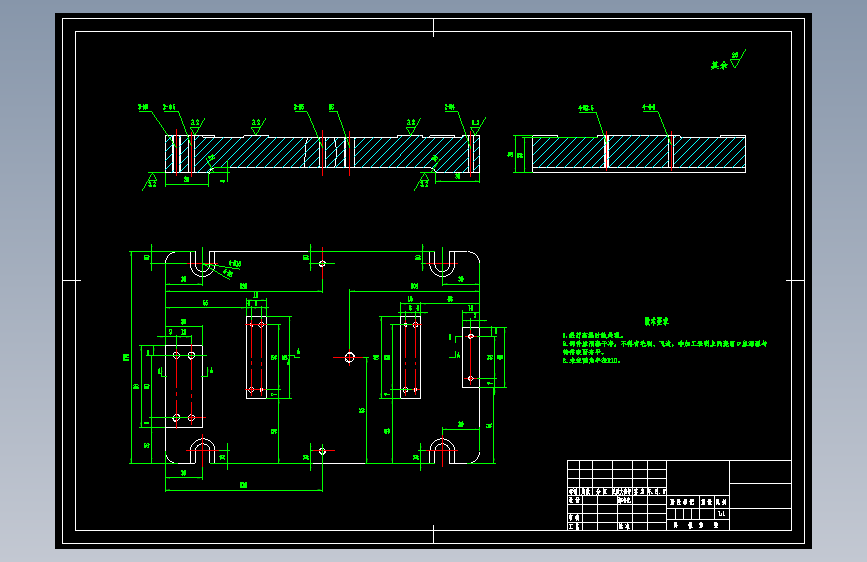

| 6 | 夹具体零件图.dwg | 382.83K |
| 7 | 弧形压块.dwg | 353.83K |

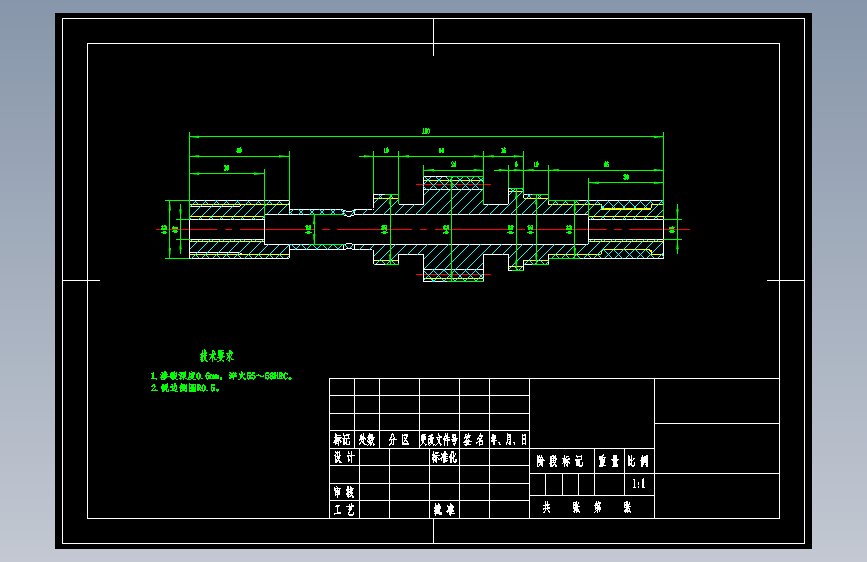

| 8 | 毛坯图.dwg | 355.83K |

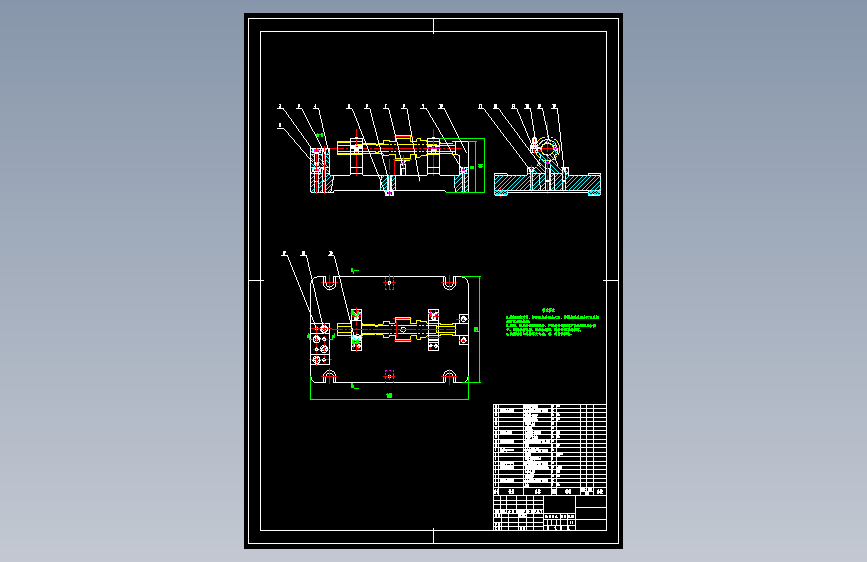

| 9 | 装配图.dwg | 458.39K |
| 10 | 工序卡片1.doc | 51.00K |
| 11 | 工序卡片2.doc | 48.50K |
| 12 | 工序卡片3.doc | 43.50K |
| 13 | 工序卡片4.doc | 45.50K |
| 14 | 工序卡片5.doc | 46.50K |
| 15 | 工序卡片6.doc | 45.50K |
| 16 | 工序卡片7.doc | 44.50K |
