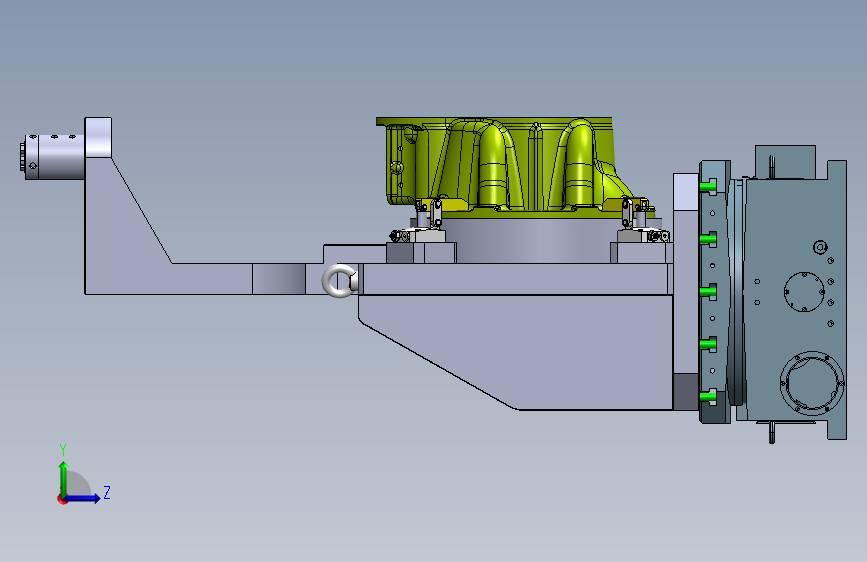

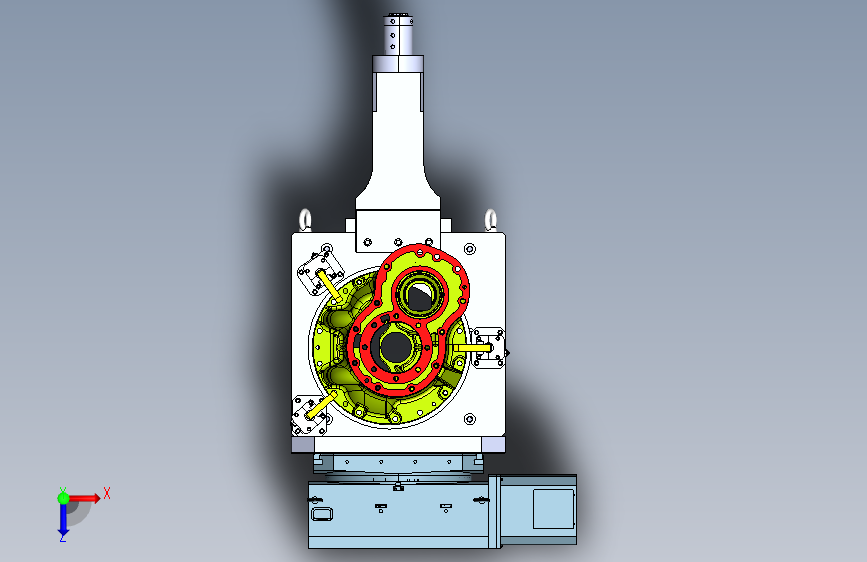

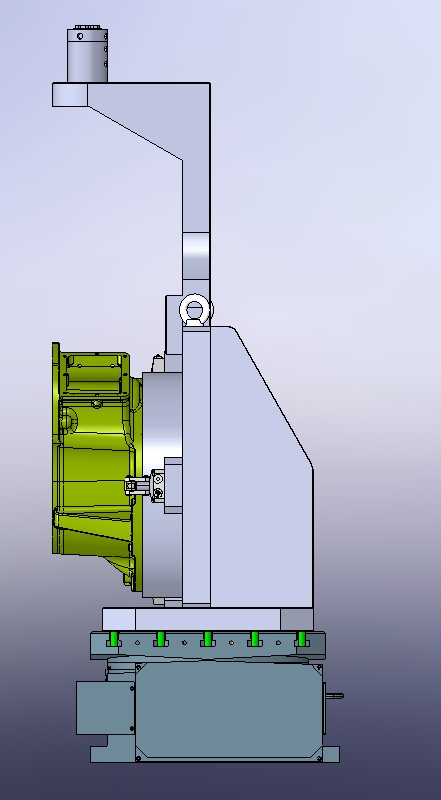

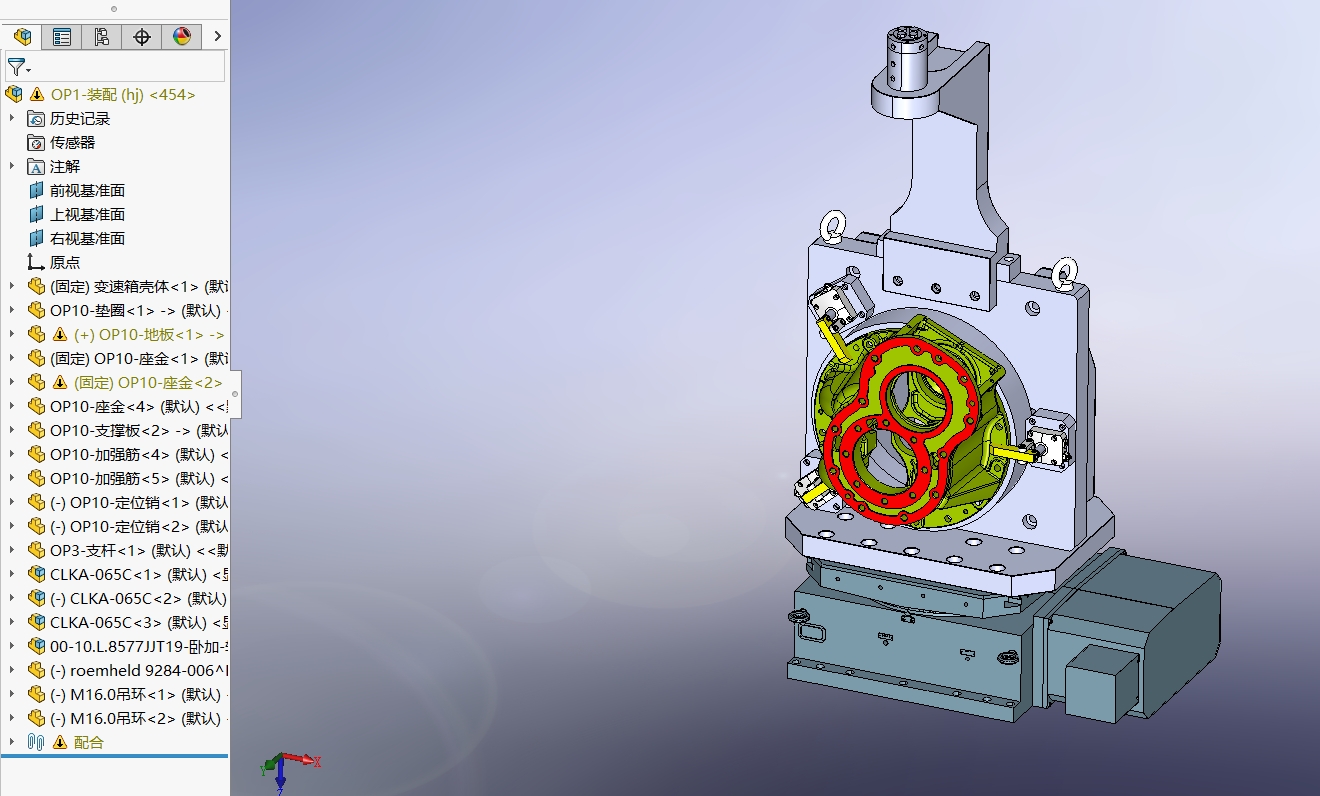

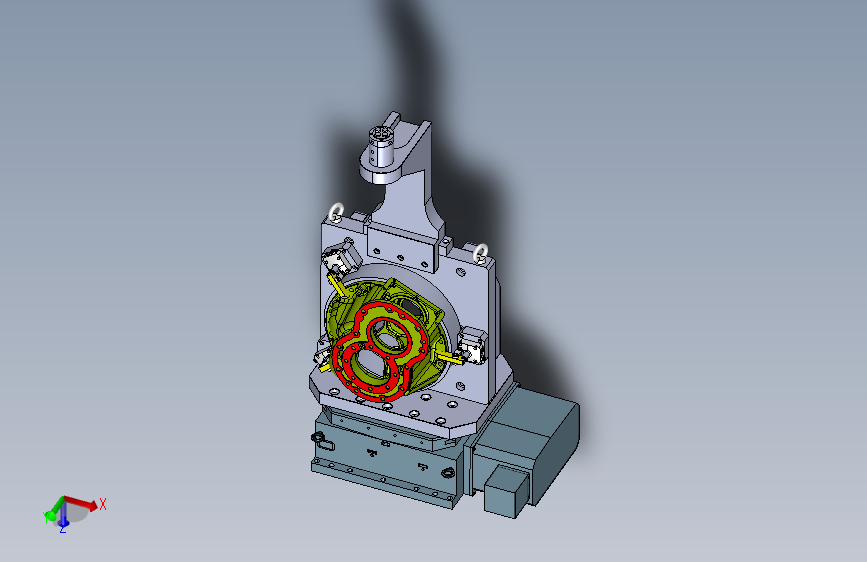

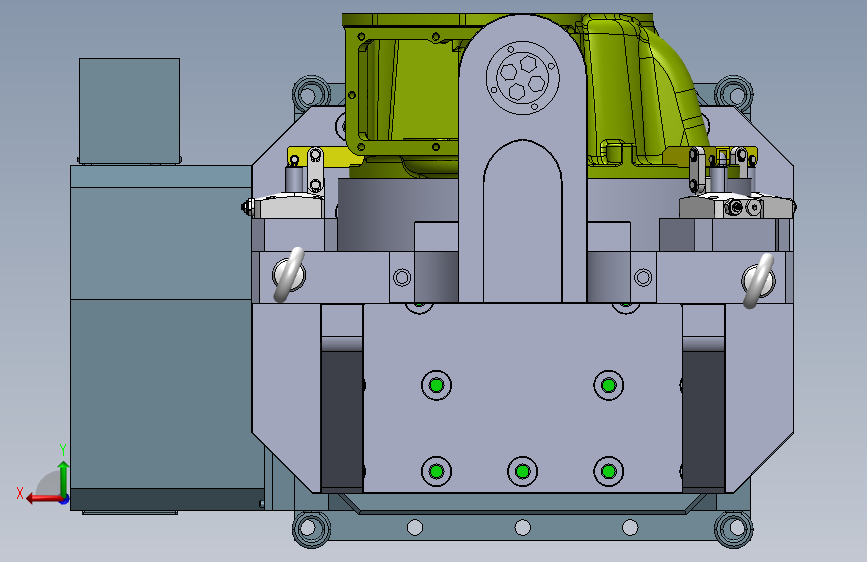

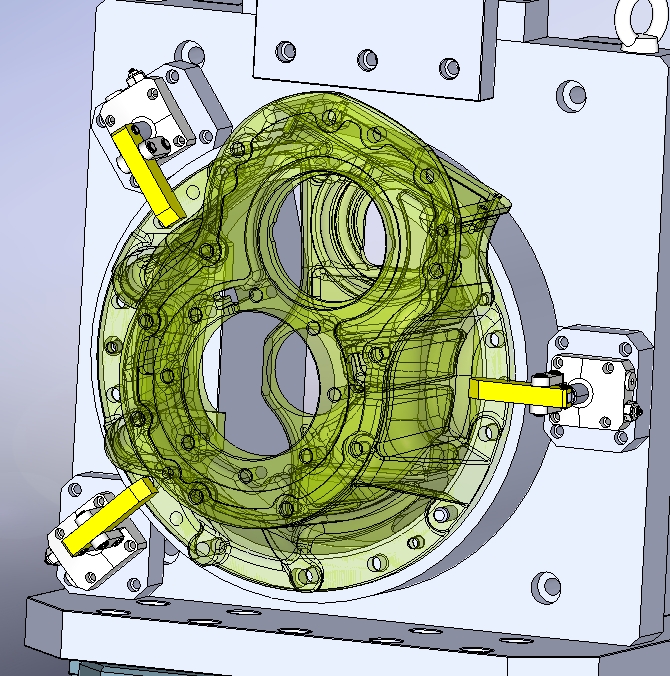

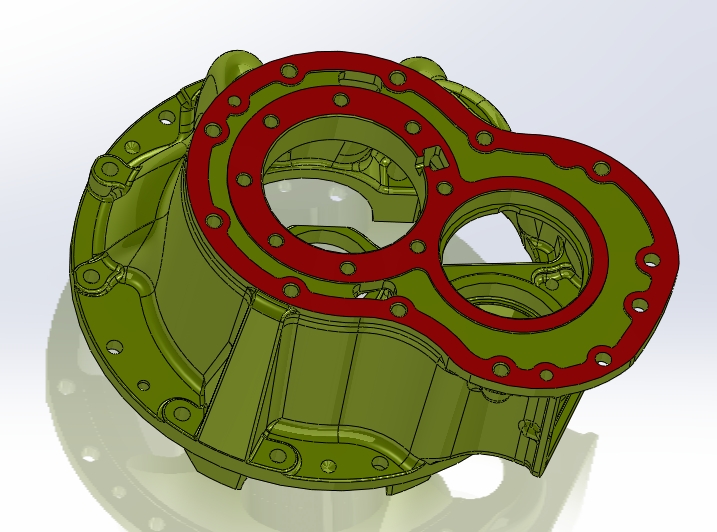

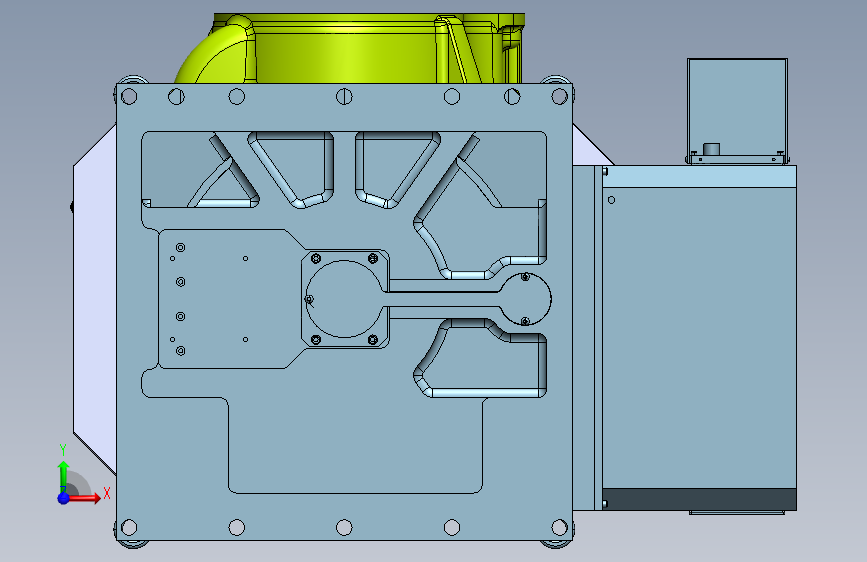

壳体第四轴旋转工装，专为实现壳体多角度加工而设计。具备高精度定位和稳定夹持功能，确保加工的准确性和稳定性。广泛应用于各种壳体类零件的加工制造，提高生产效率和加工质量，该夹具使用在卧加四轴转台上面，油路从中间上方走，供大家参考。

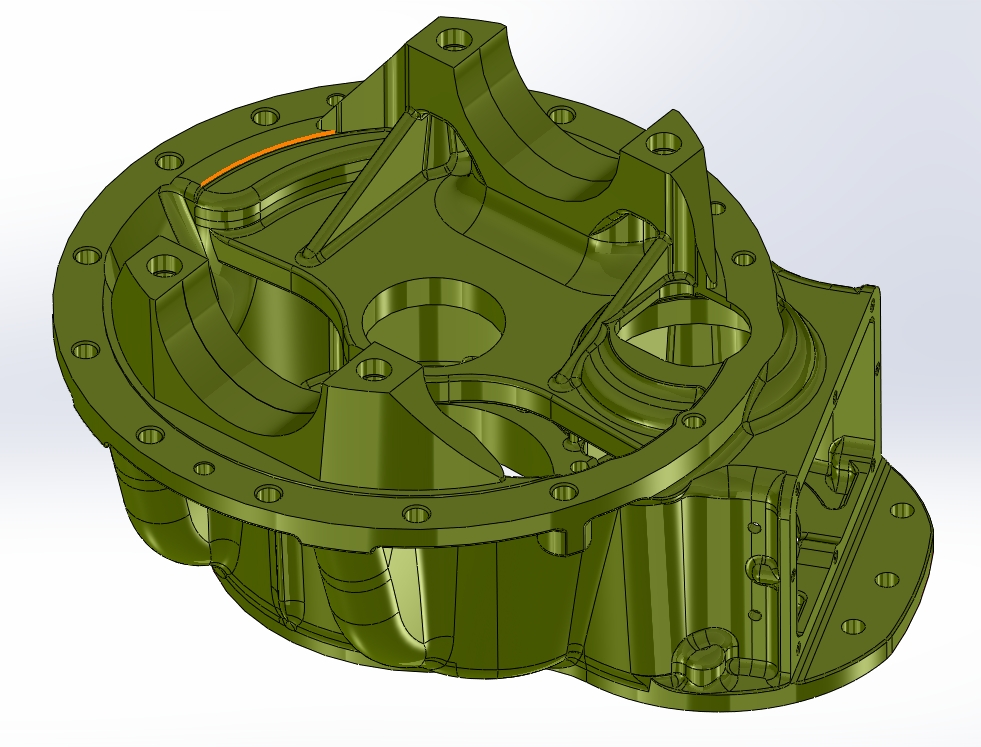

变速箱壳体OP10四轴工装方案-SW
