该图纸为一款汽车门窗锁/开按钮的机加工工装，加工也很简单，就是按钮的内安装面，主要核心点是正面的四周都要加工，所以在夹持上就需要柔性夹持，定位方式为外形仿形定位，压紧为旋转气缸压紧，加工方式分为两半加工，这样气缸需要分开夹持。

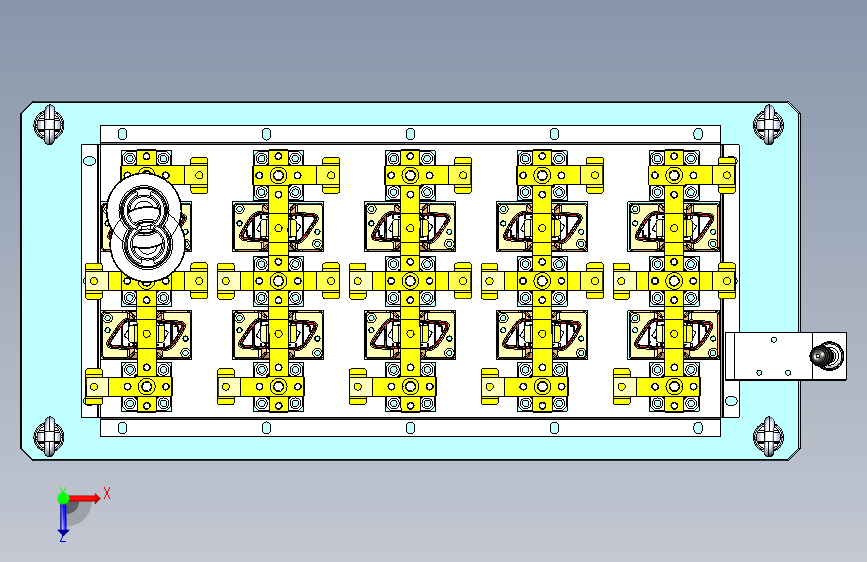

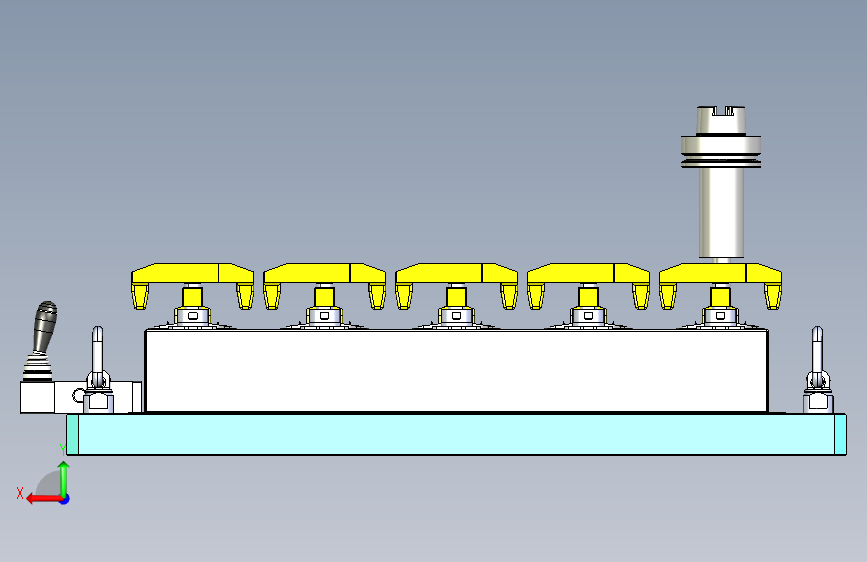

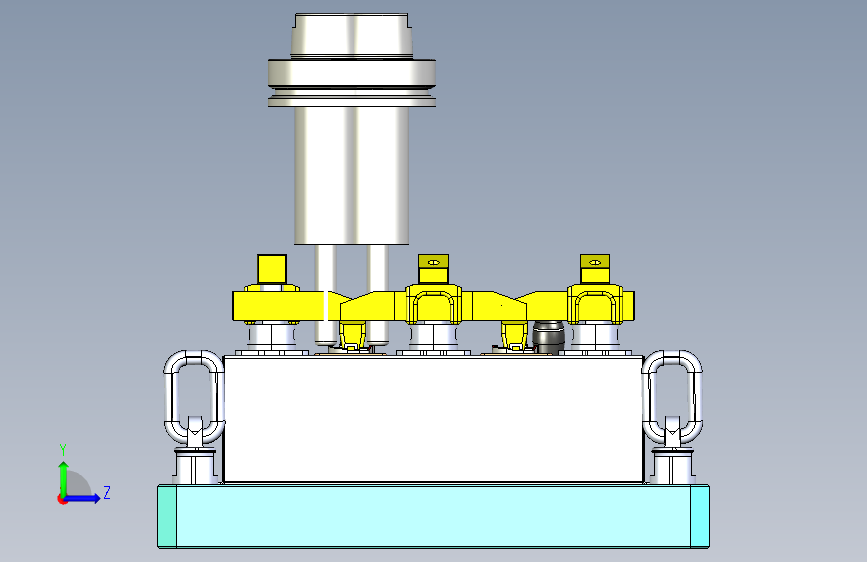

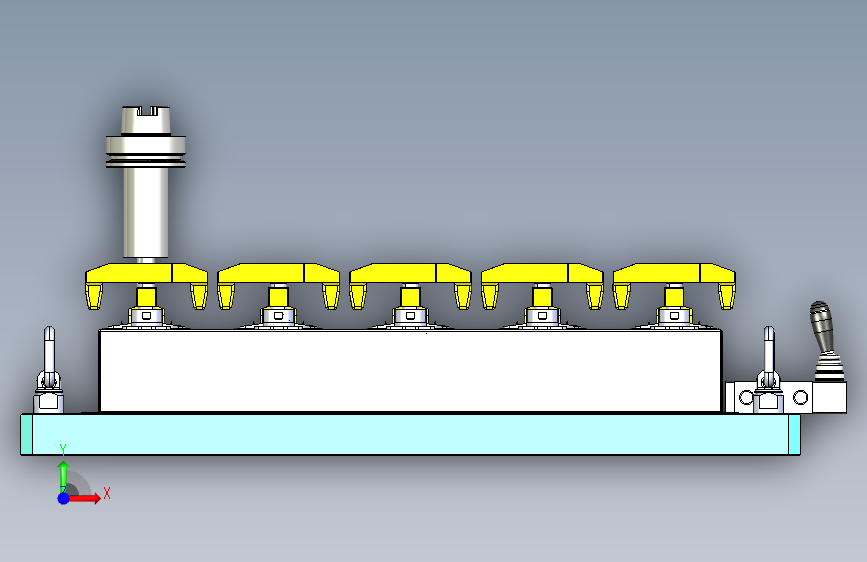

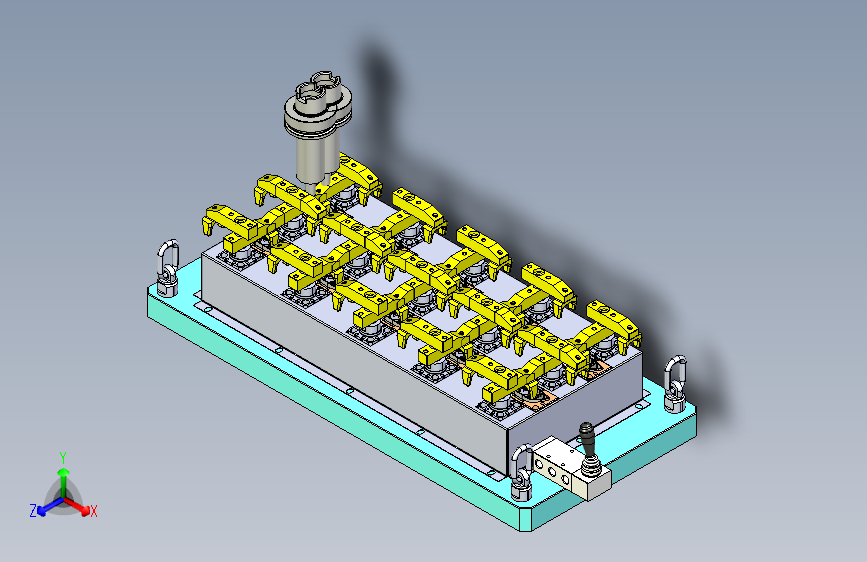

汽车按钮机加工工装图
图纸描述
该图纸为一款汽车门窗锁/开按钮的机加工工装，加工也很简单，就是按钮的内安装面，主要核心点是正面的四周都要加工，所以在夹持上就需要柔性夹持，定位方式为外形仿形定位，压紧为旋转气缸压紧，加工方式分为两半加工，这样气缸需要分开夹持。
下载需要30金币
立即下载 收藏
图纸信息
作者
磨削王
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  汽车按钮机加工工装图.x_t | 10.54M |
