机械加工工艺是产品零部件机械生产的重要组成部分，直接影响到整个机械加工生产过程能否顺利进行。科学合理的机械加工工艺可以有效提高生产效率，提高产品质量，进而可以满足加工要求。该模型为ug10包含cad和说明书

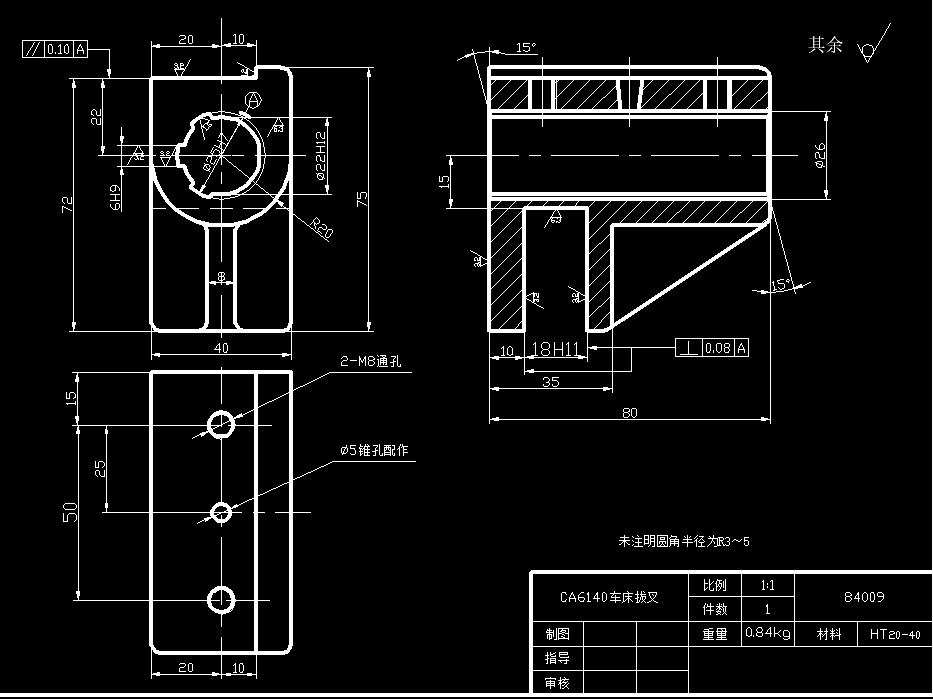

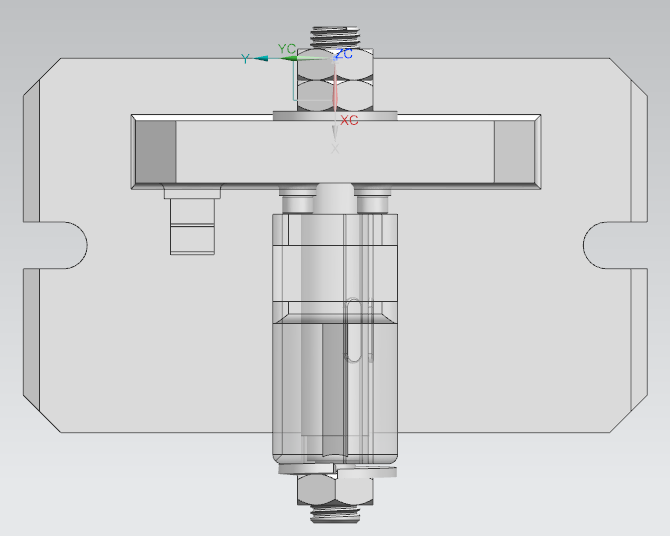

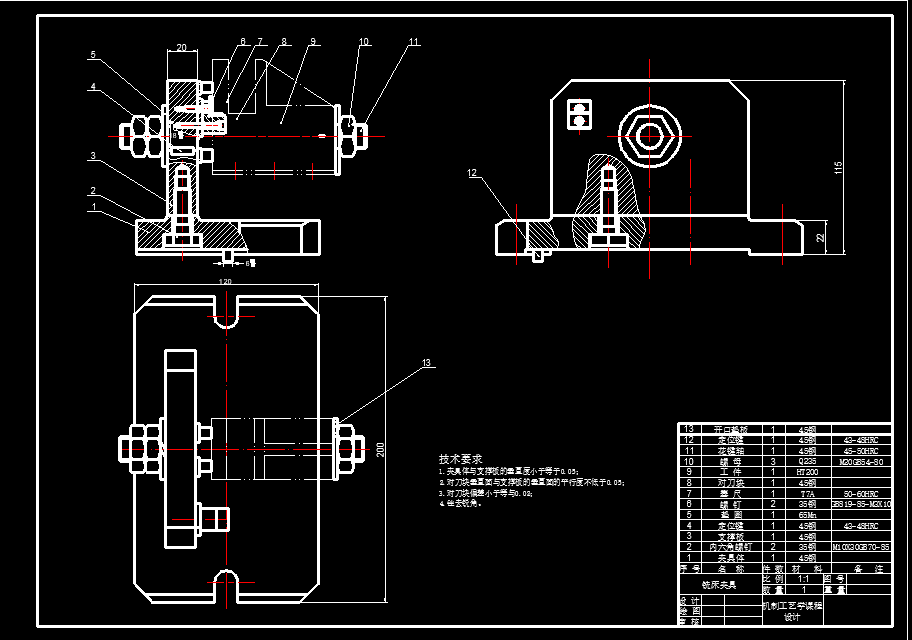

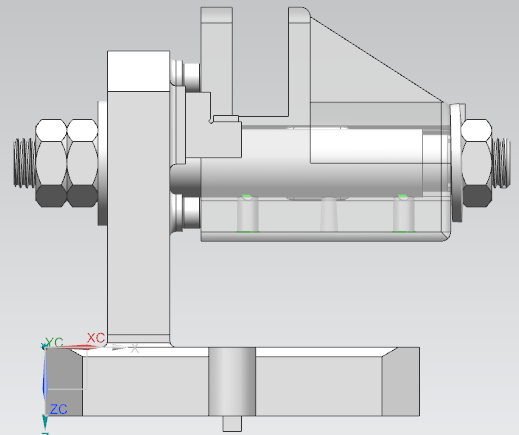

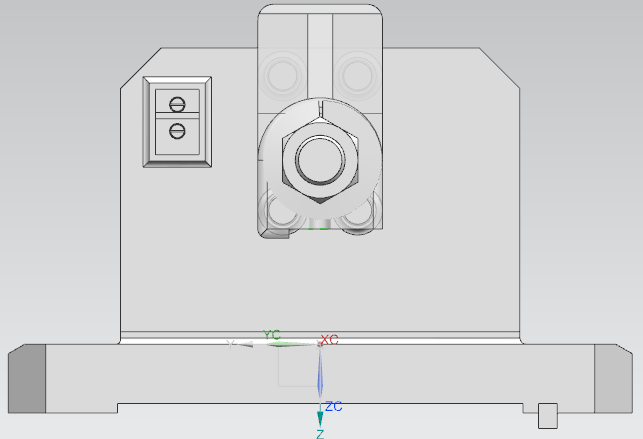

拨叉工艺及铣18mm槽夹具设计
图纸描述
机械加工工艺是产品零部件机械生产的重要组成部分，直接影响到整个机械加工生产过程能否顺利进行。科学合理的机械加工工艺可以有效提高生产效率，提高产品质量，进而可以满足加工要求。该模型为ug10包含cad和说明书
下载需要90金币
立即下载 收藏
图纸信息
作者
梦想
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  夹具体.dwg | 57.50K |
| 2 |  工艺过程卡.doc | 55.50K |
| 3 | 拨叉工序卡.doc | 191.00K |
| 4 | 有限元分析.doc | 685.50K |
| 5 | 毛坯图A3.dwg | 50.64K |

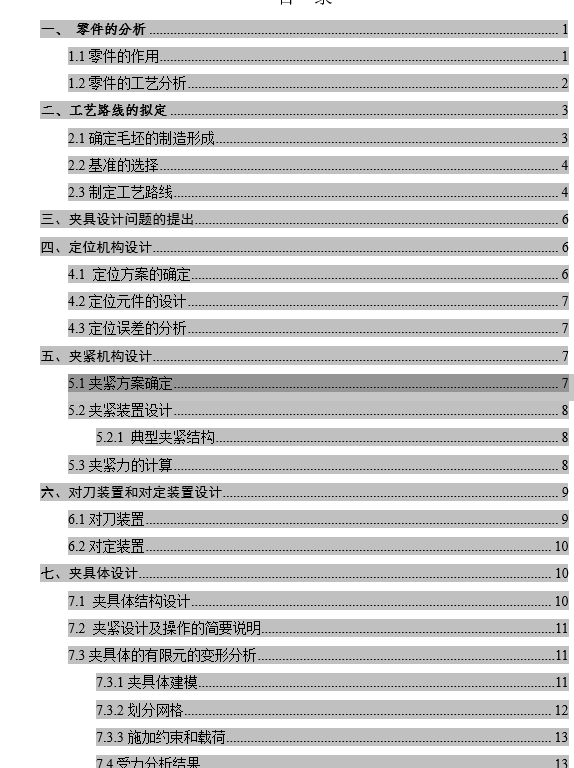

| 6 | 设计说明书.doc | 815.50K |
| 7 | 铣槽夹具.dwg | 96.85K |
| 8 | 零件图.dwg | 56.13K |
| 9 |  内六角螺丝.prt | 183.00K |
| 10 | 垫圈.prt | 126.00K |
| 11 | 垫圈2.prt | 130.00K |
| 12 | 塞尺.prt | 124.00K |
| 13 | 夹具体.prt | 338.50K |
| 14 | 夹具基体.prt | 356.50K |
| 15 | 夹具基体_dwg2.dwg123.log | 2.23K |
| 16 | 夹具基体_dwg2.log | 2.23K |
| 17 | 夹具基体_dwg2.prt | 221.00K |
| 18 | 定位键.prt | 124.00K |
| 19 | 定位键2.prt | 132.00K |
| 20 | 对刀块.prt | 213.00K |
| 21 | 平键.prt | 154.00K |
| 22 | 弹簧垫圈.prt | 440.50K |
| 23 | 拨叉.prt | 452.50K |
| 24 | 支撑板.prt | 363.50K |
| 25 | 支撑钉.prt | 149.50K |
| 26 | 花键轴.prt | 968.00K |
| 27 | 螺母.prt | 252.00K |
| 28 | 螺钉.prt | 164.50K |
| 29 | 铣槽夹具.prt | 235.00K |
