型钢格构式塔架，落于泵船甲板上 16米高 上层炮标高16.0m，自重120Kg，水平后座力4.12kN。 下层炮标高13.5m，自重120Kg，水平后座力2.2kN。 南京大厂镇江边。 考虑到平时检修及消防炮使用时人员的上下，采用大型角钢格构式塔架

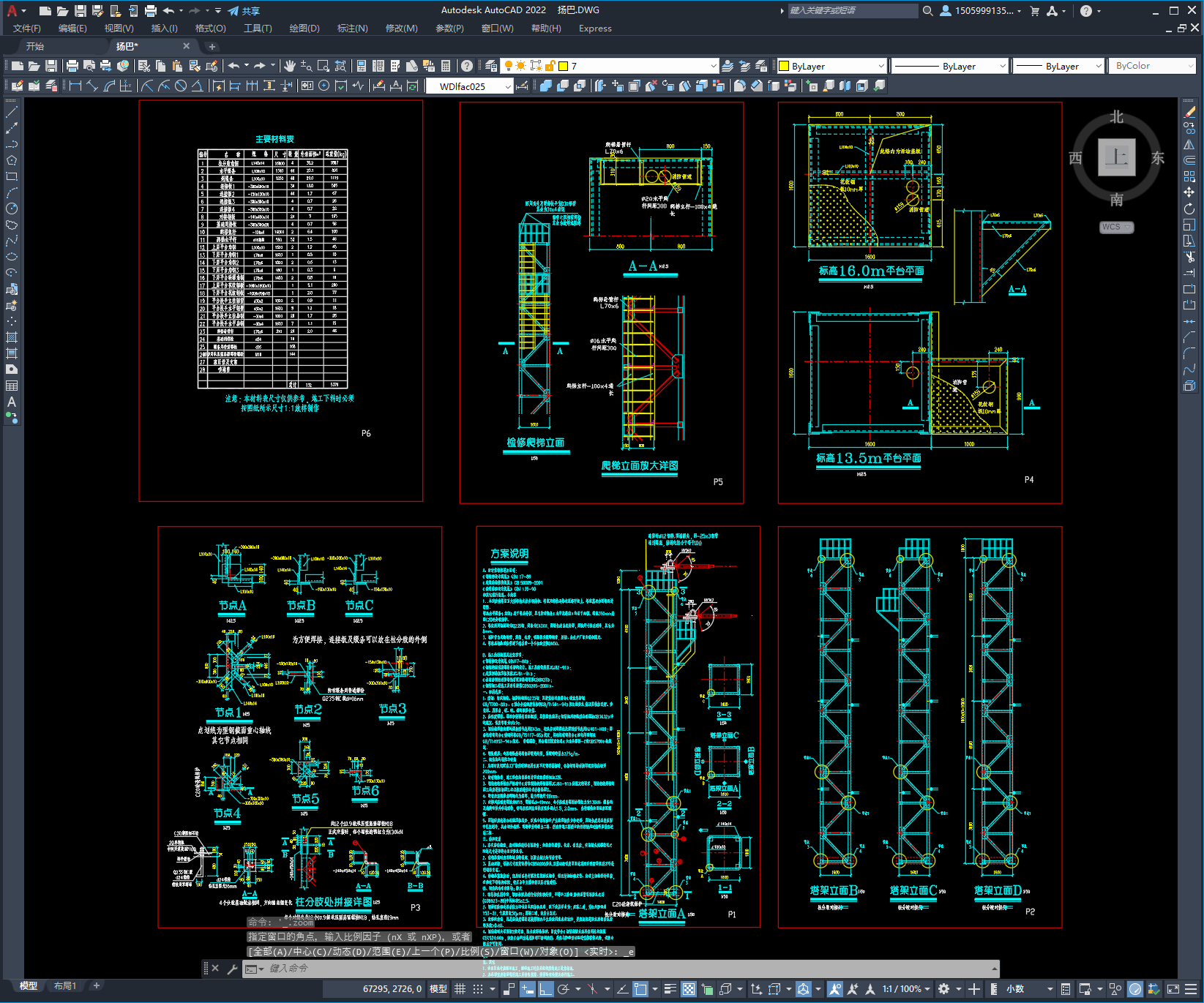

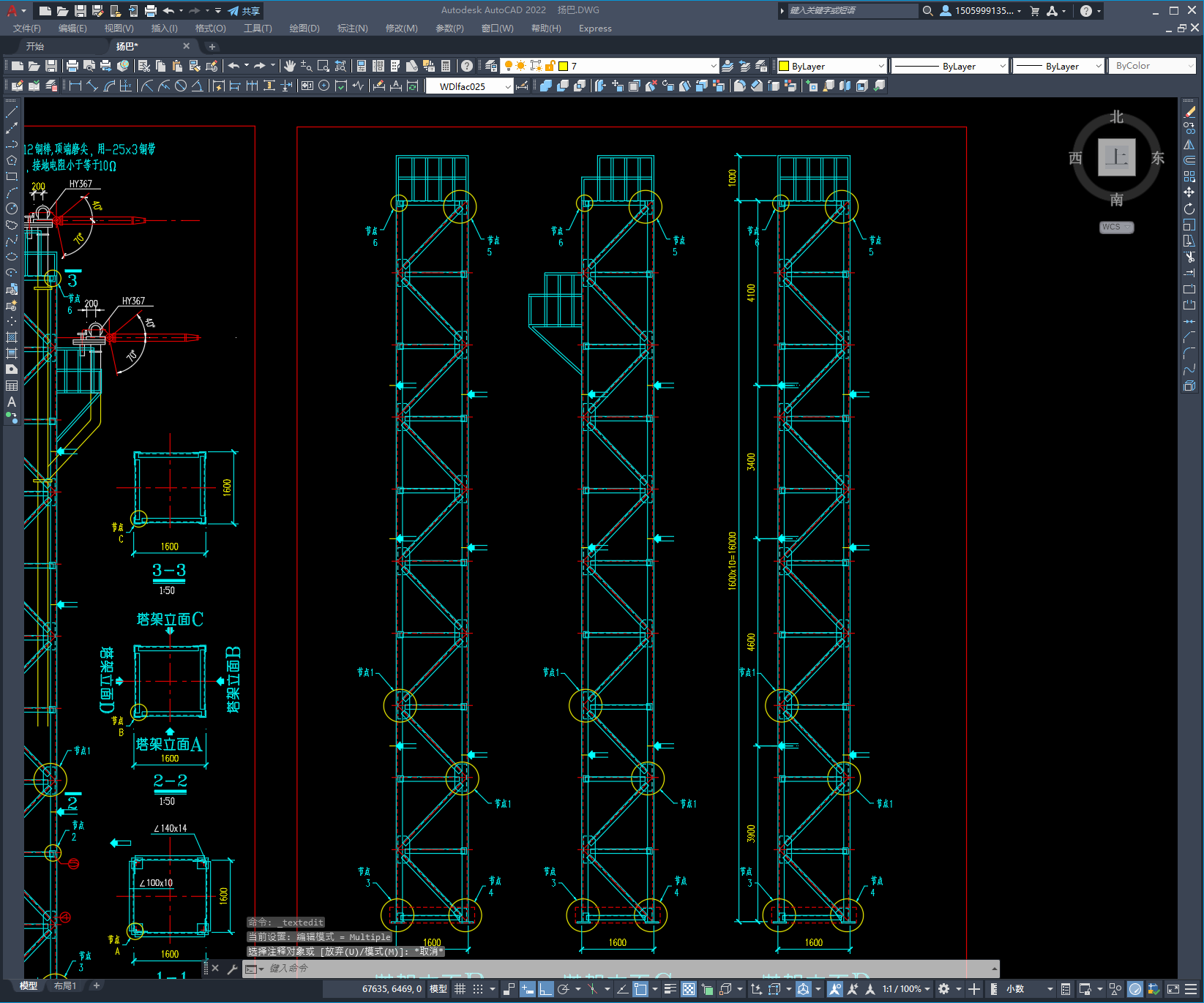

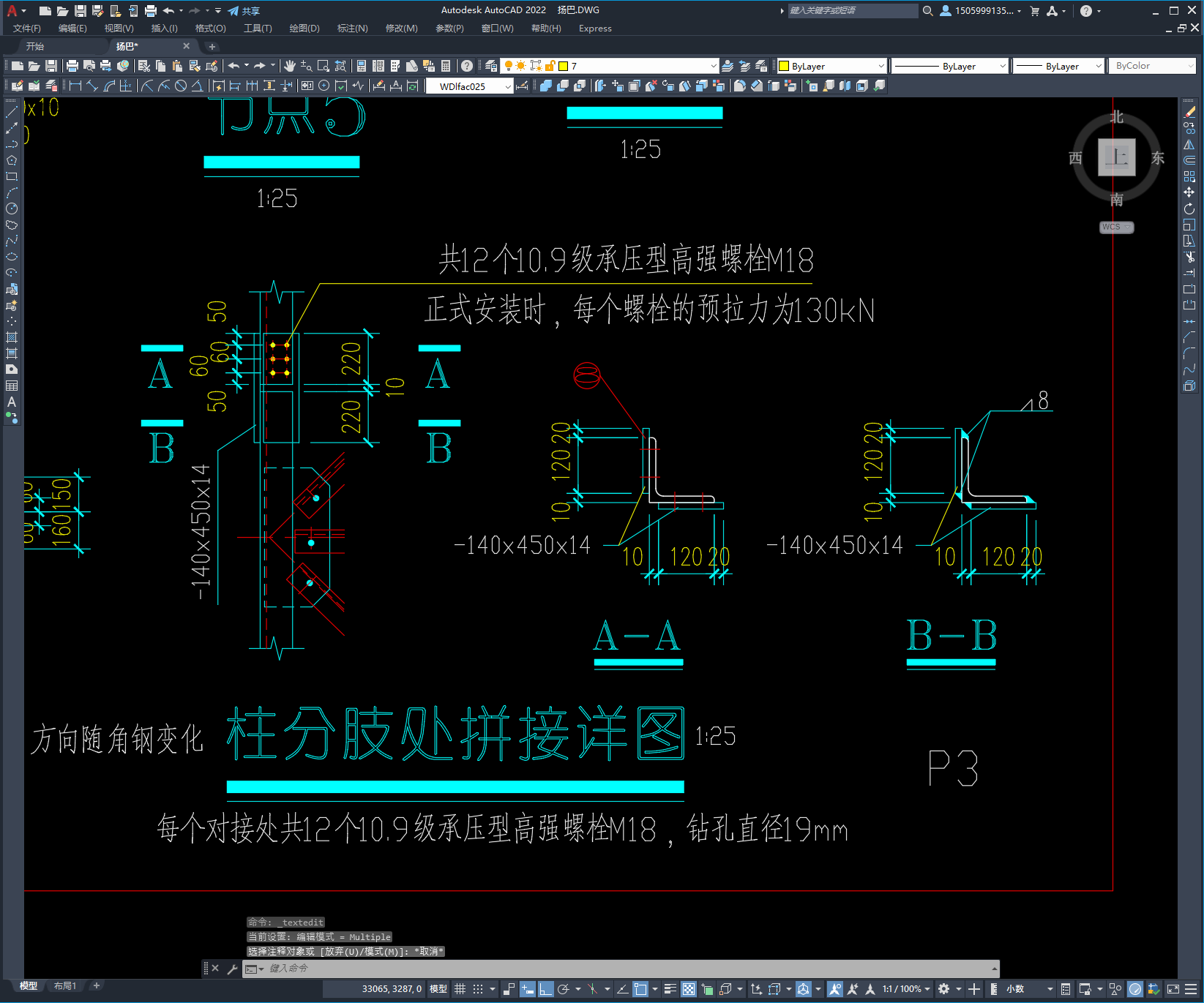

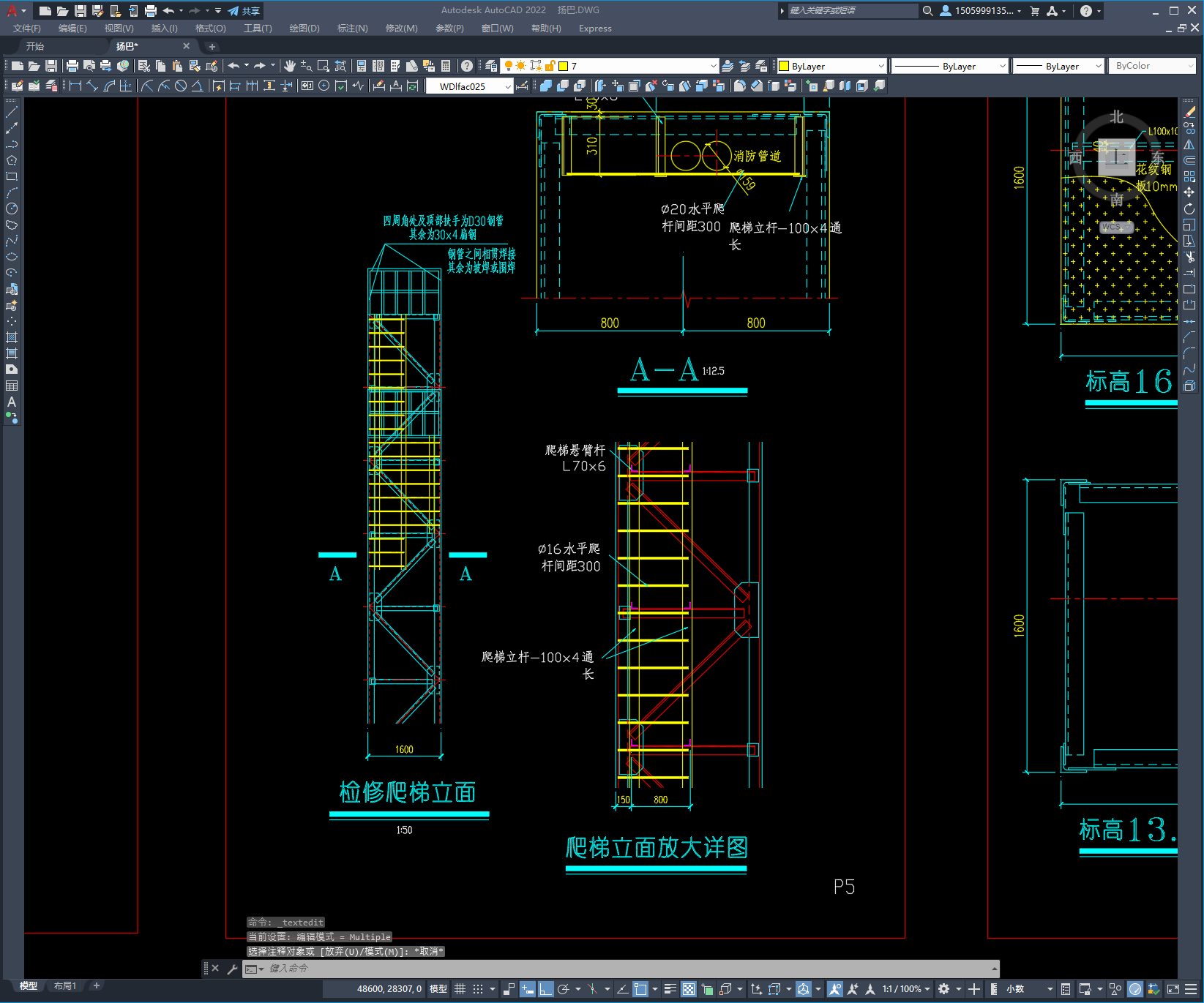

16米格构式消防钢塔结构图
图纸描述
型钢格构式塔架，落于泵船甲板上 16米高 上层炮标高16.0m，自重120Kg，水平后座力4.12kN。 下层炮标高13.5m，自重120Kg，水平后座力2.2kN。 南京大厂镇江边。 考虑到平时检修及消防炮使用时人员的上下，采用大型角钢格构式塔架
下载需要90金币
立即下载 收藏
图纸信息
作者
行者
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  扬巴.DWG | 359.84K |
