本工程底层为钢框架结构，二层为门式刚架钢结构,二层楼面为非组合楼盖现浇混凝土楼面,顶层屋面为彩钢板轻钢屋面,基础为混凝土预应力管桩基础。共15张结构施工图，主要包括：结构设计说明、基础平面布置图、柱脚螺栓及柱脚平面布置图、一层钢柱支撑平面布置图、二层钢柱支撑平面布置图、二层钢梁平面布置图、屋面钢梁平面布置图、二层钢柱梁平面节点布置图、二层板结构平面图、 屋面檩条结构平面图、钢架详图、节点详图等。
某二层钢框架厂房全套施工图纸
图纸描述

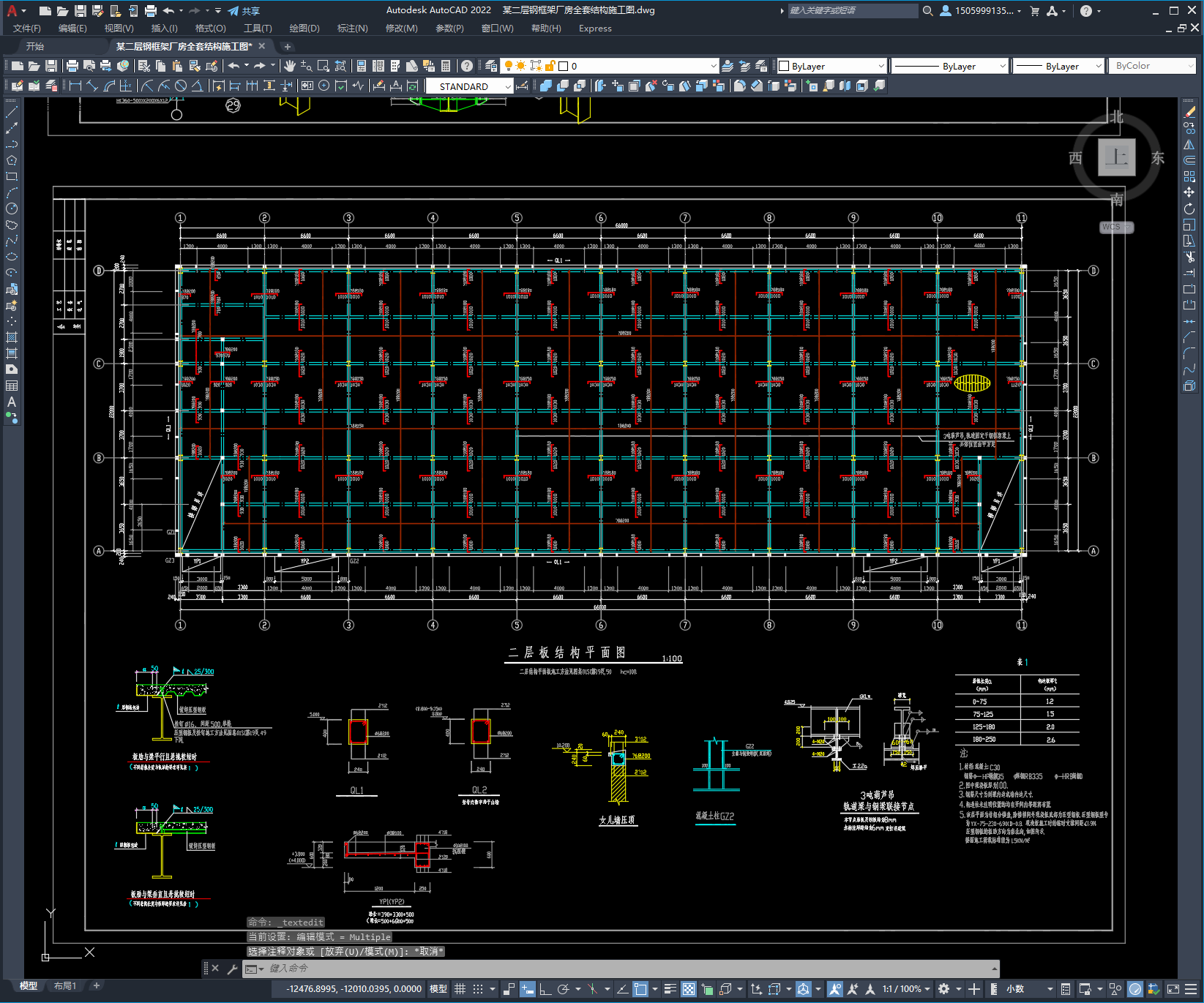

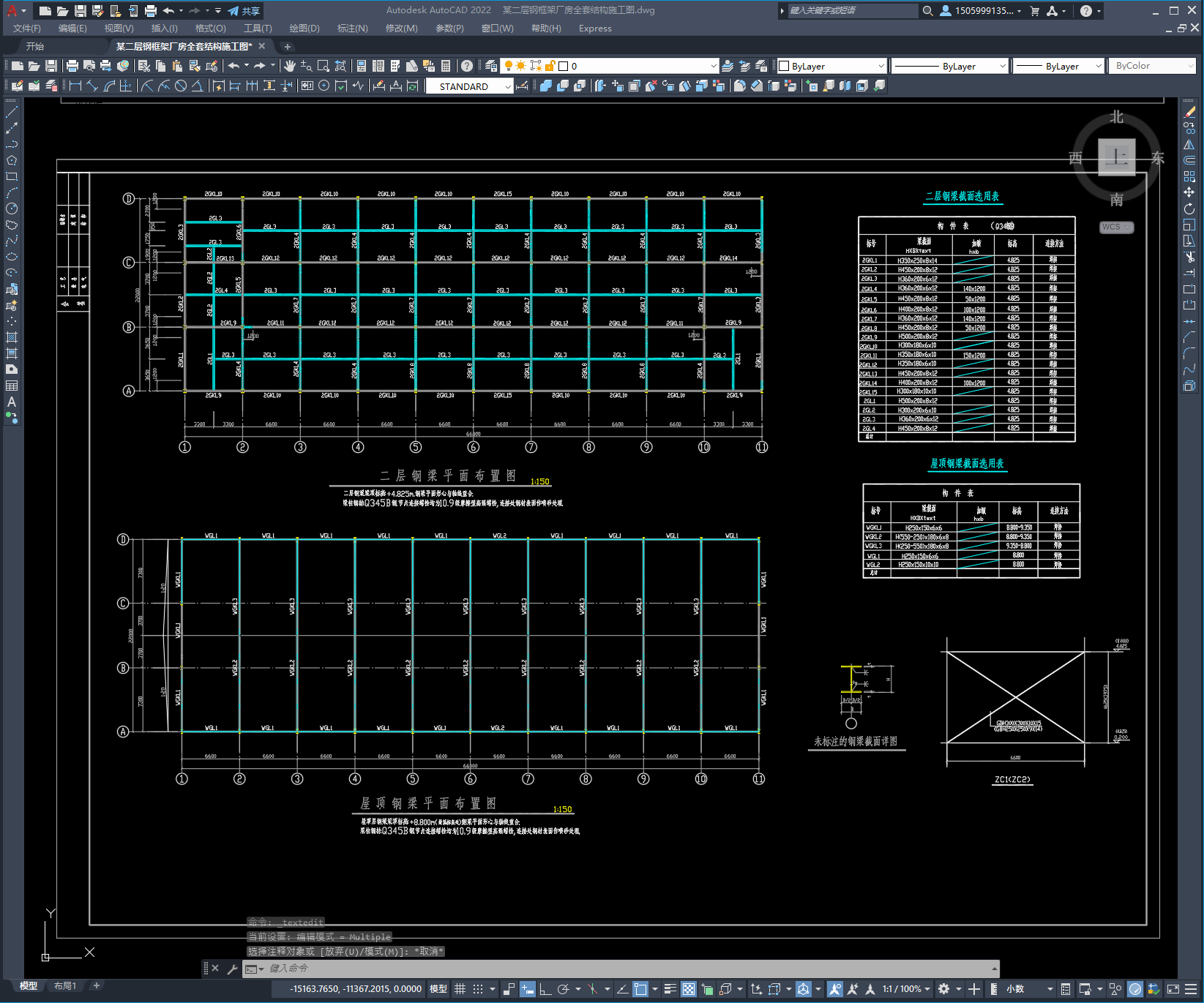

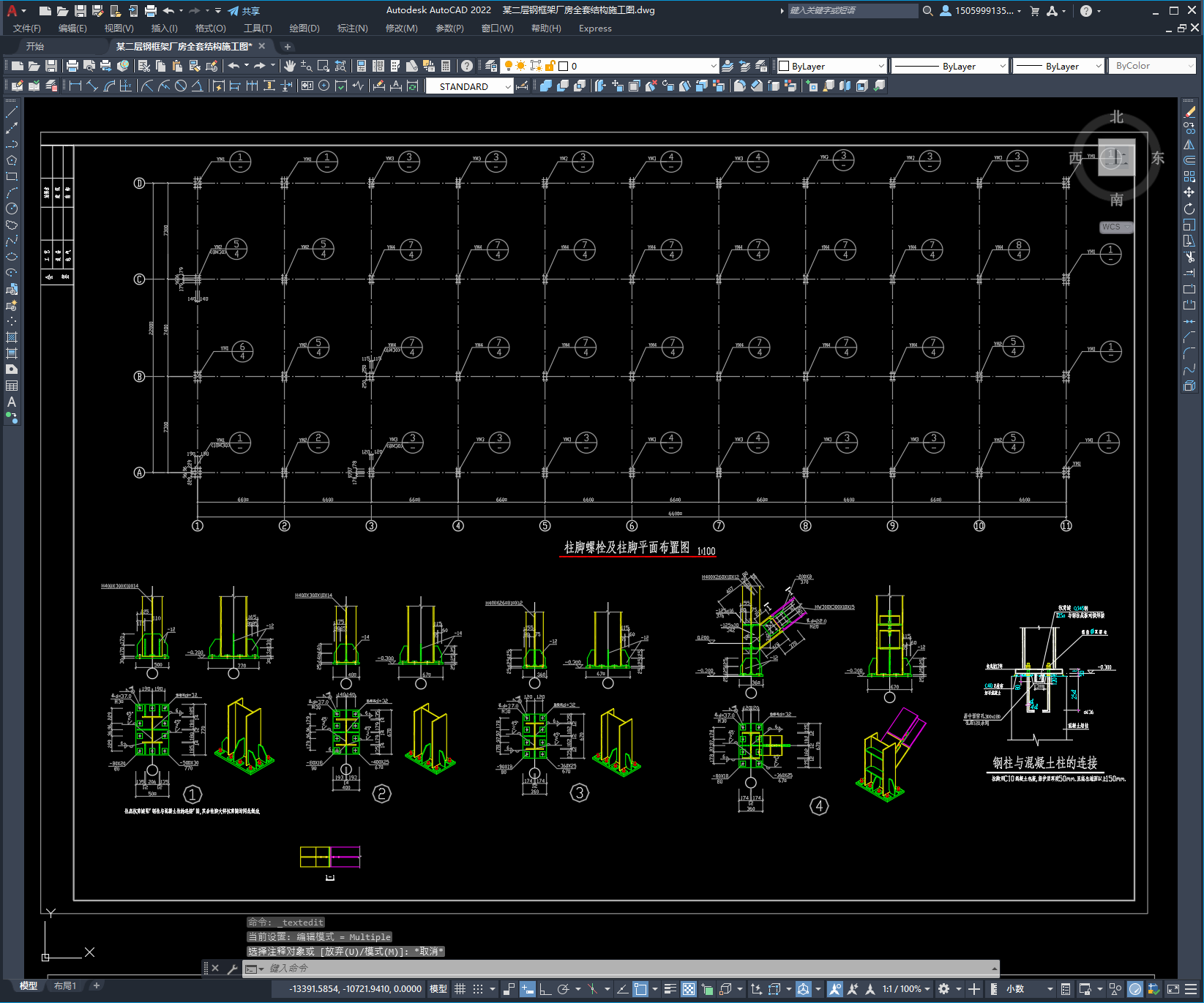

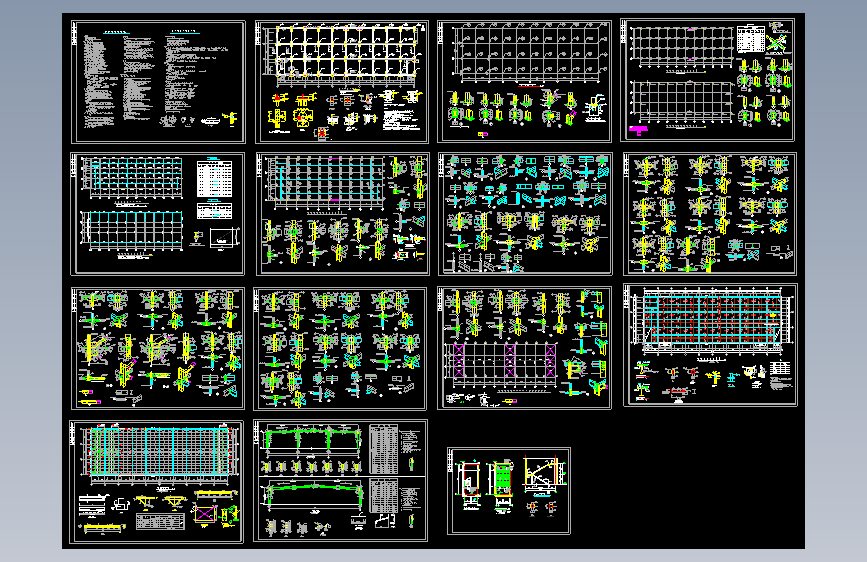

本工程底层为钢框架结构，二层为门式刚架钢结构,二层楼面为非组合楼盖现浇混凝土楼面,顶层屋面为彩钢板轻钢屋面,基础为混凝土预应力管桩基础。共15张结构施工图，主要包括：结构设计说明、基础平面布置图、柱脚螺栓及柱脚平面布置图、一层钢柱支撑平面布置图、二层钢柱支撑平面布置图、二层钢梁平面布置图、屋面钢梁平面布置图、二层钢柱梁平面节点布置图、二层板结构平面图、 屋面檩条结构平面图、钢架详图、节点详图等。
下载需要96金币
立即下载 收藏
图纸信息
作者
WX_203056
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  某二层钢框架厂房全套结构施工图.dwg | 5.24M |
