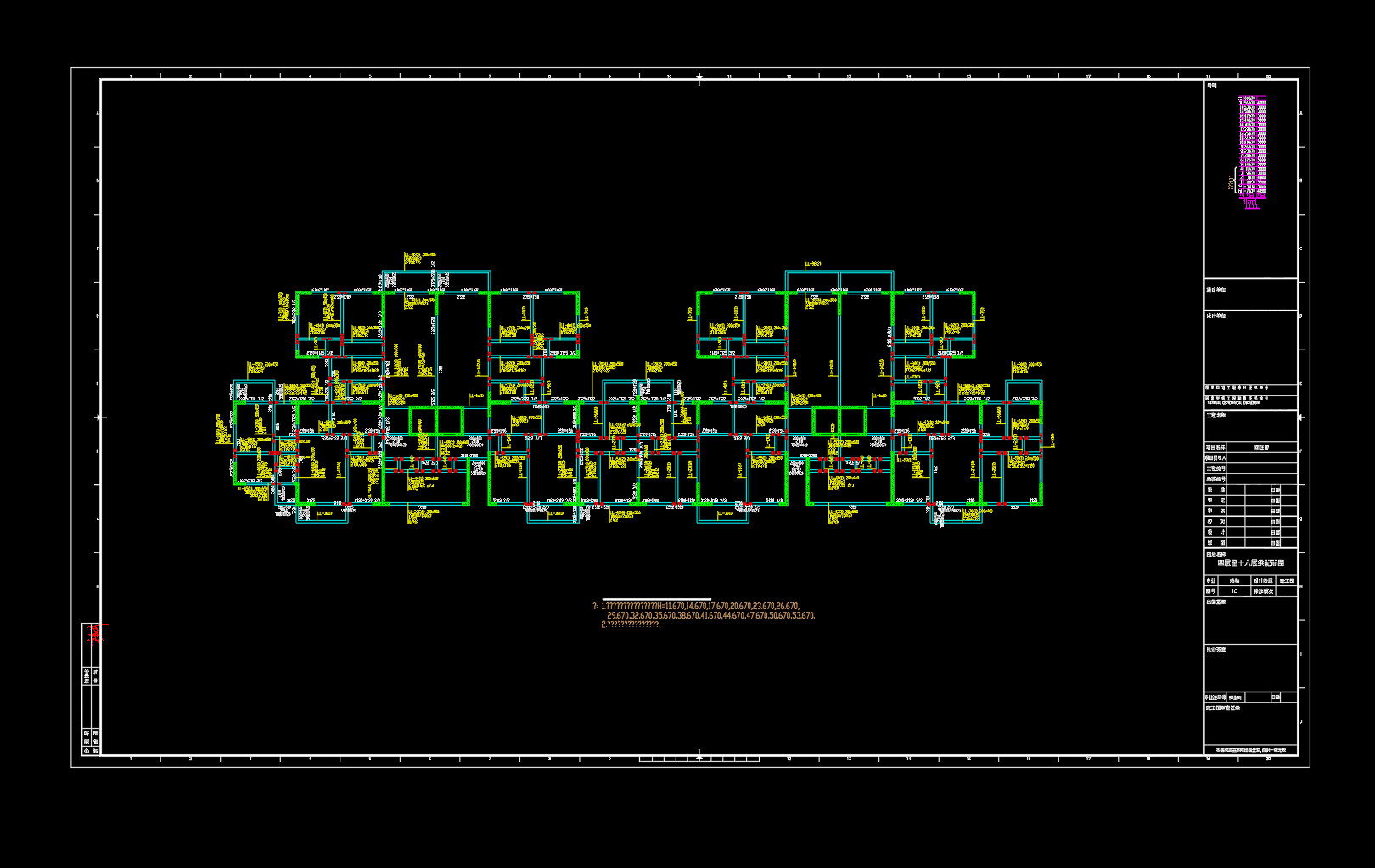

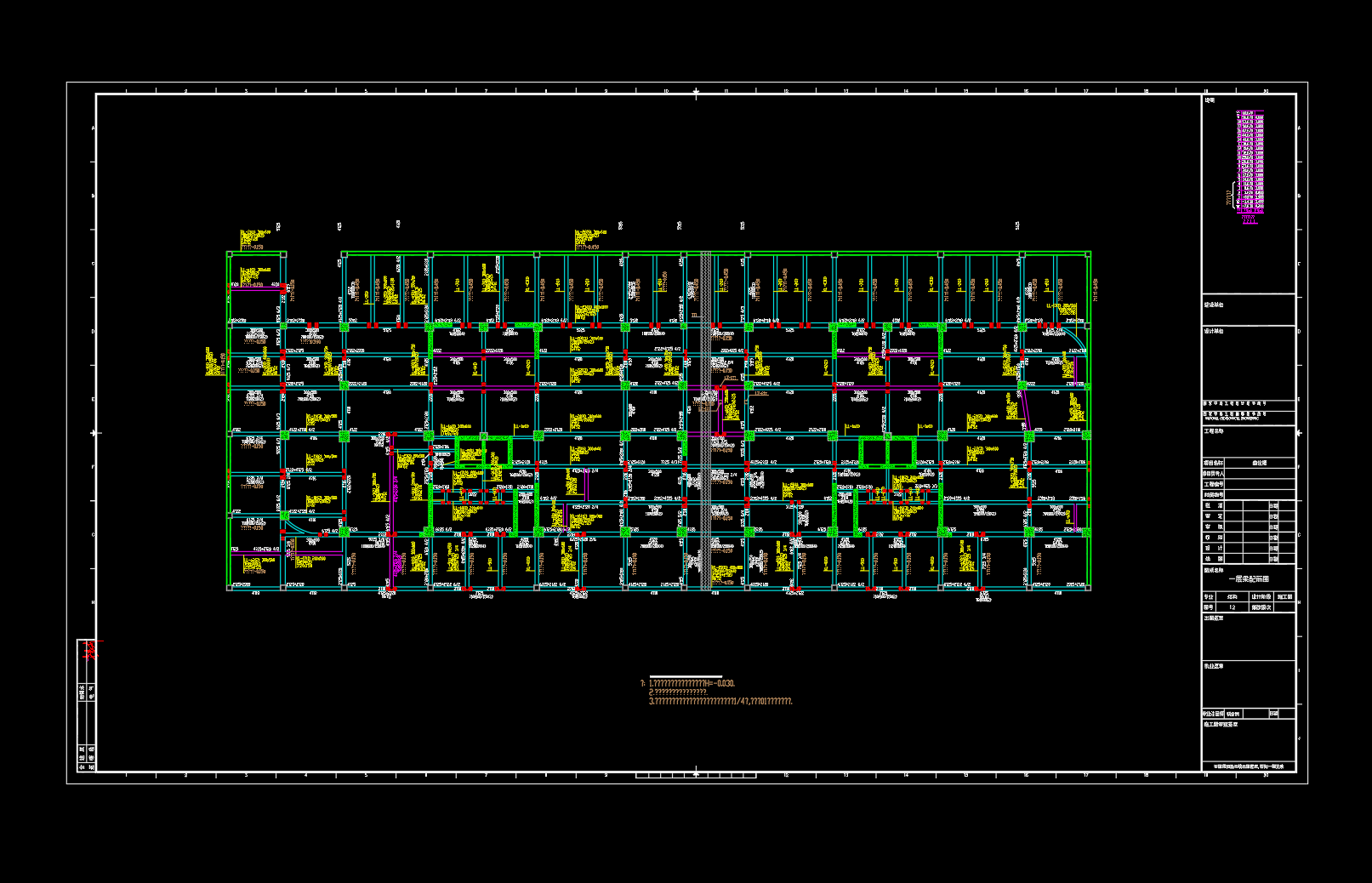

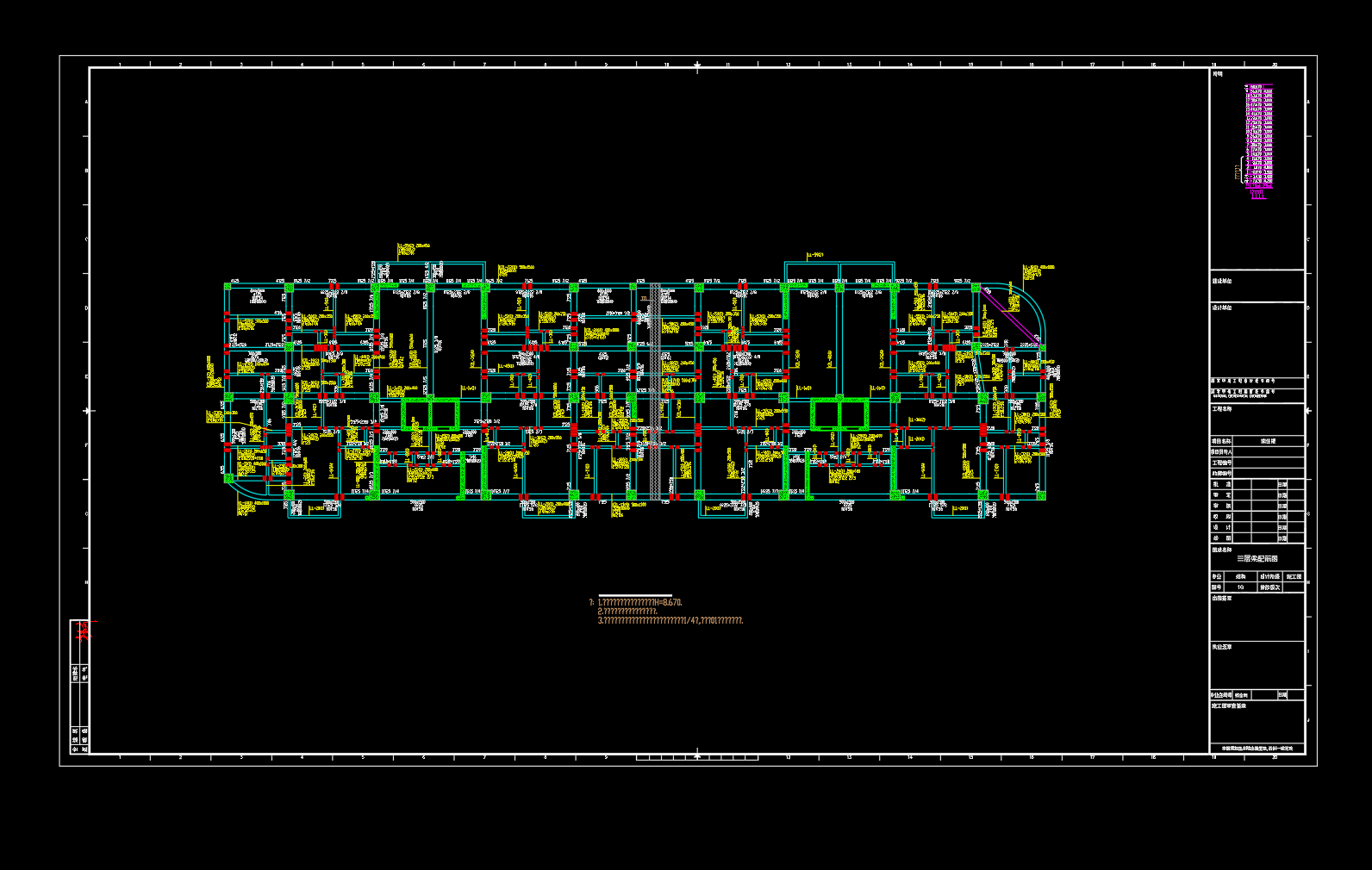

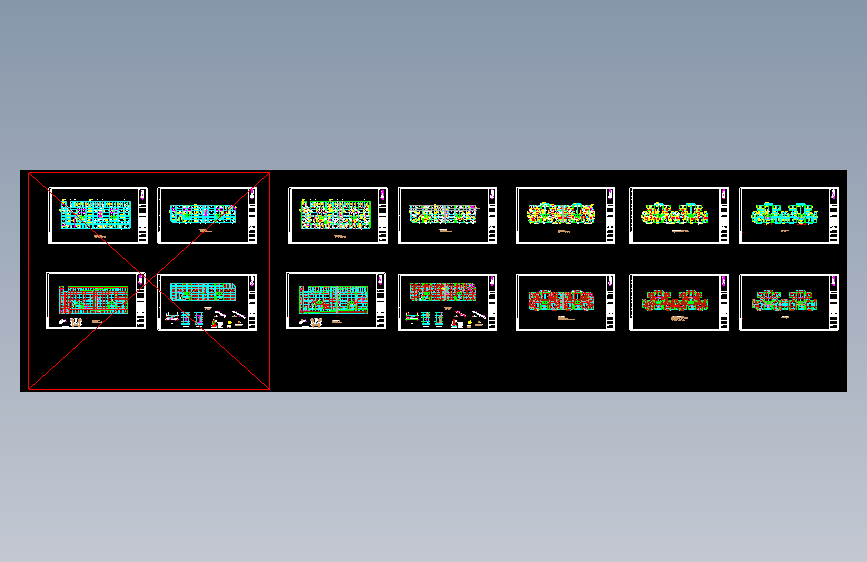

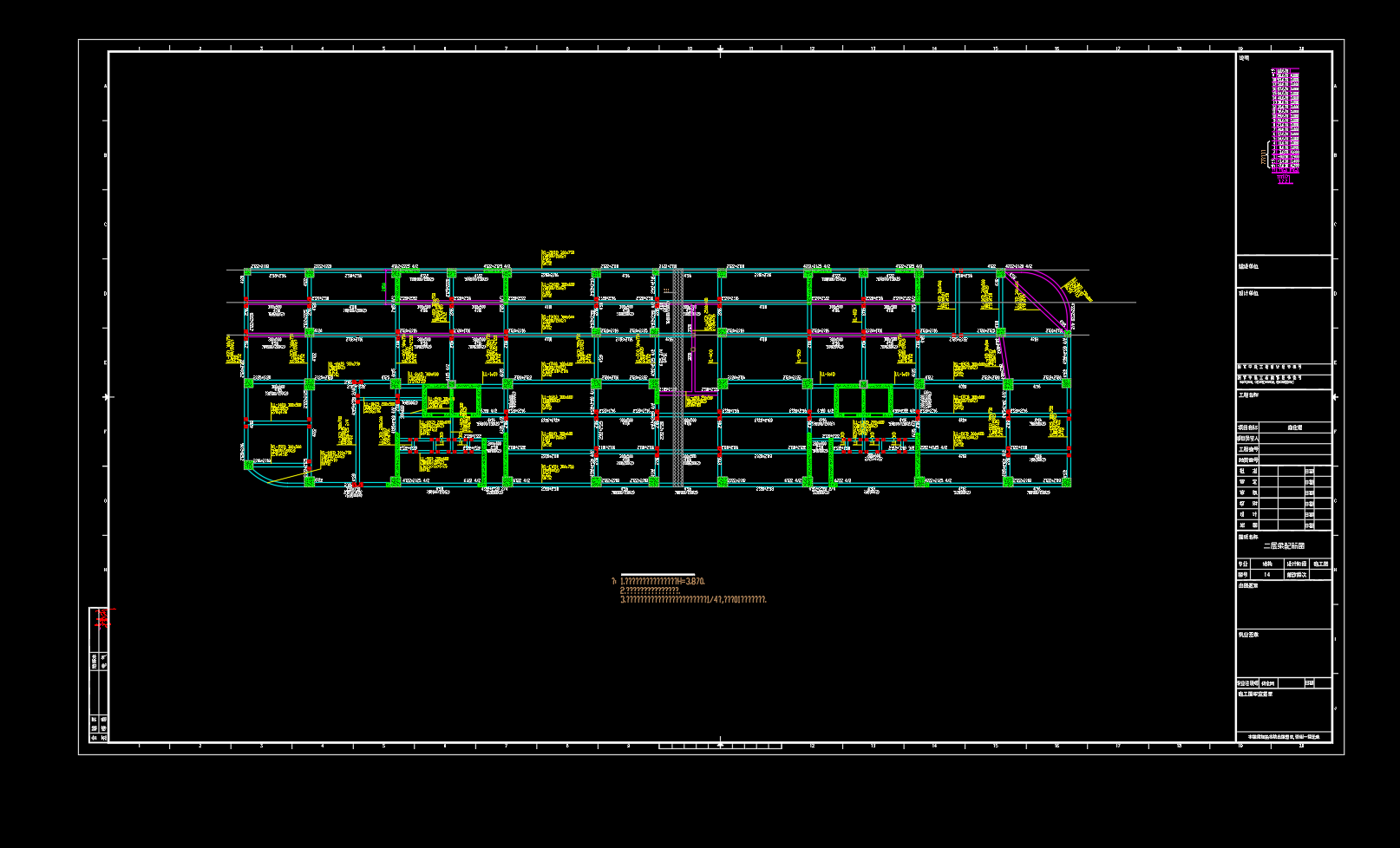

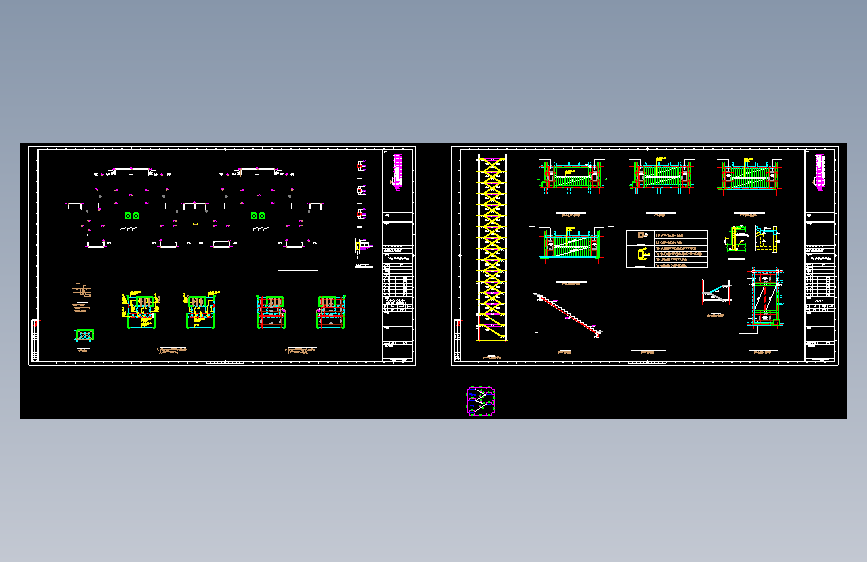

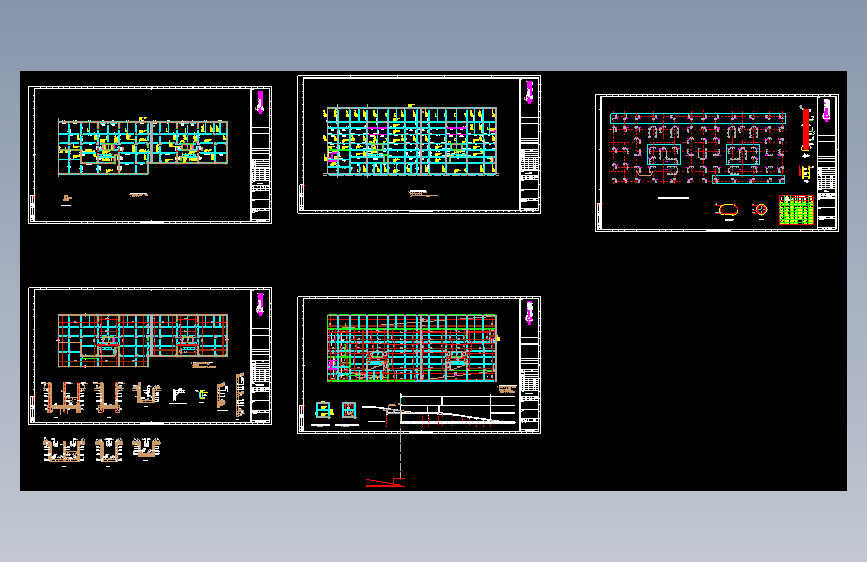

[十堰]框支剪力墙结构商住楼结构施工图（18层桩基础）
图纸描述
（一）建筑概况 本工程建筑占地面积1501.18㎡，建筑面积约：22616㎡，地下一、二层为设备用房和车库，地上十八层，其中一、二层为商业，一层高3.9m， 二层高4.8m，三至十八层为住宅，层高3m，总高度为57.15m。本工程采用人工挖孔桩基础，主体结构类型为框支剪力墙结构。 （二）结构概况 本工程为钢筋混凝土框支剪力墙结构，室内外高差为450mm，结构抗震等级为二级，设计使用年限为50 年，建筑结构安全等级为二级。人工挖孔桩桩芯混凝土强度等级为C30(护壁为C30)，圈梁、构造柱、现浇过梁混凝土强度等级均为C20，基础垫层采用C15混凝土，主体结构标高17.670以下墙（地下
下载需要100金币
立即下载 收藏
图纸信息
作者
行者
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

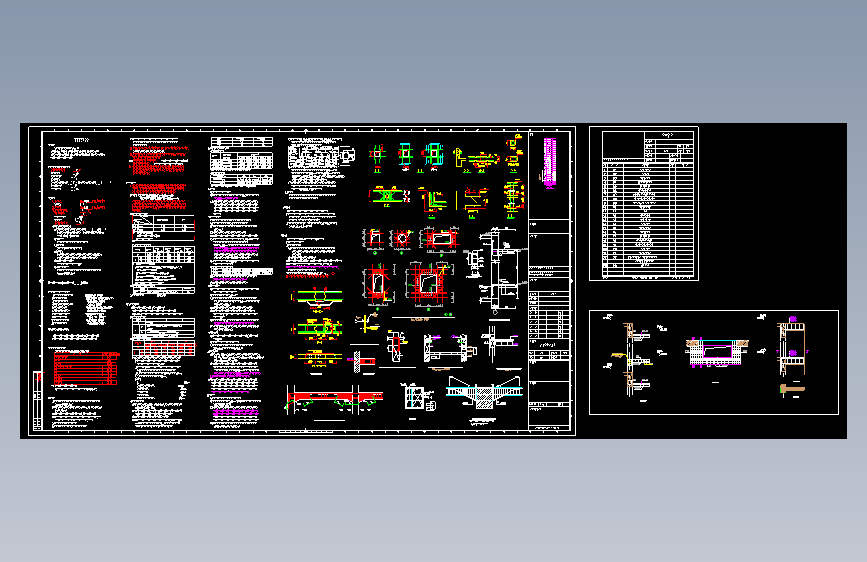

| 1 |  1sm（说明）.dwg | 3.74M |

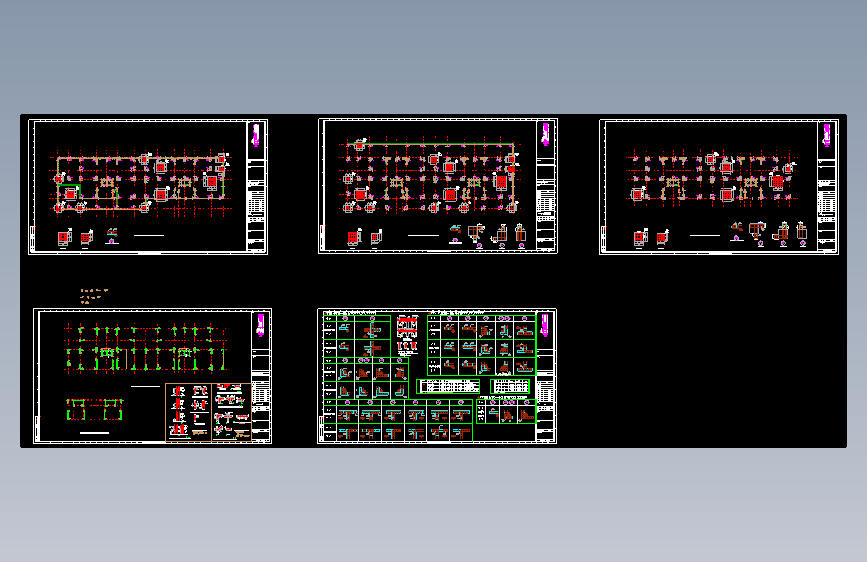

| 2 | 2JC（基础）.dwg | 4.50M |
| 3 | 3PLPM（梁板）.dwg | 5.91M |
| 4 | 4Z（墙柱）.dwg | 4.68M |
| 5 | 6GZ（过梁、构造柱）.dwg | 4.08M |
