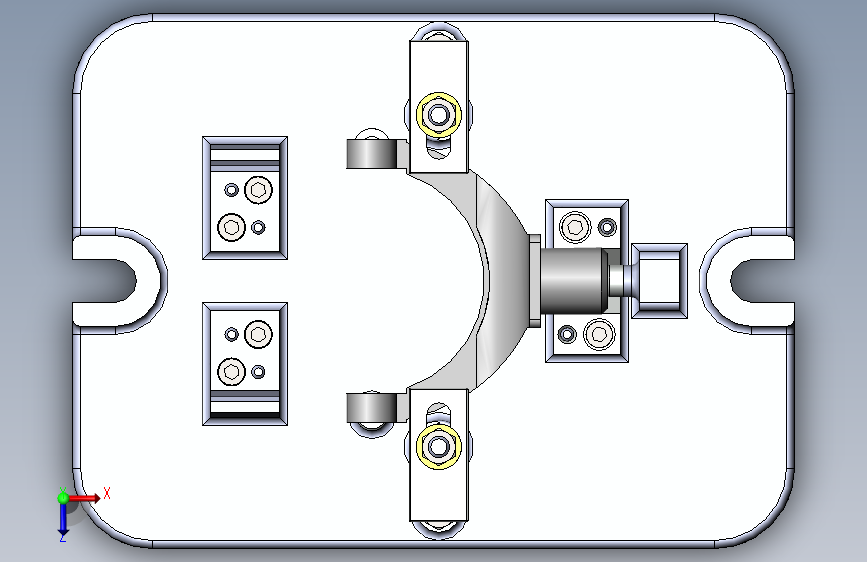

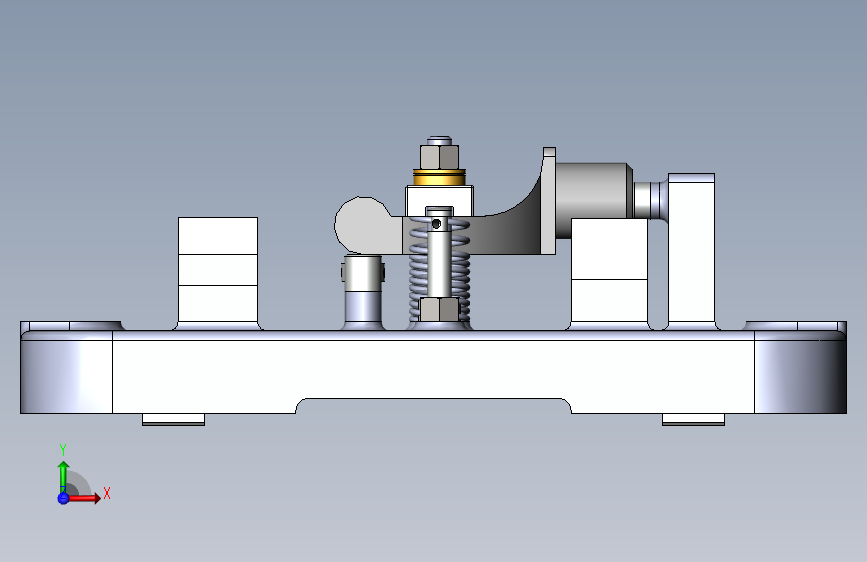

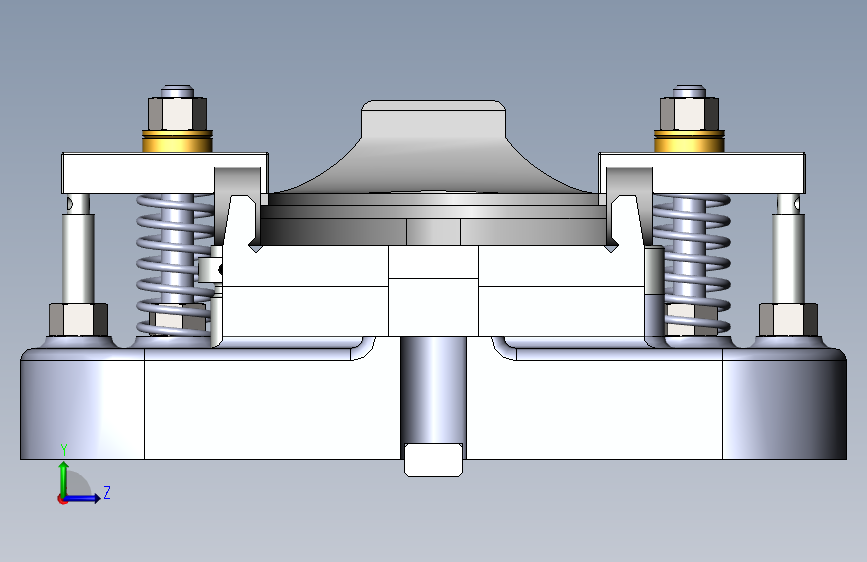

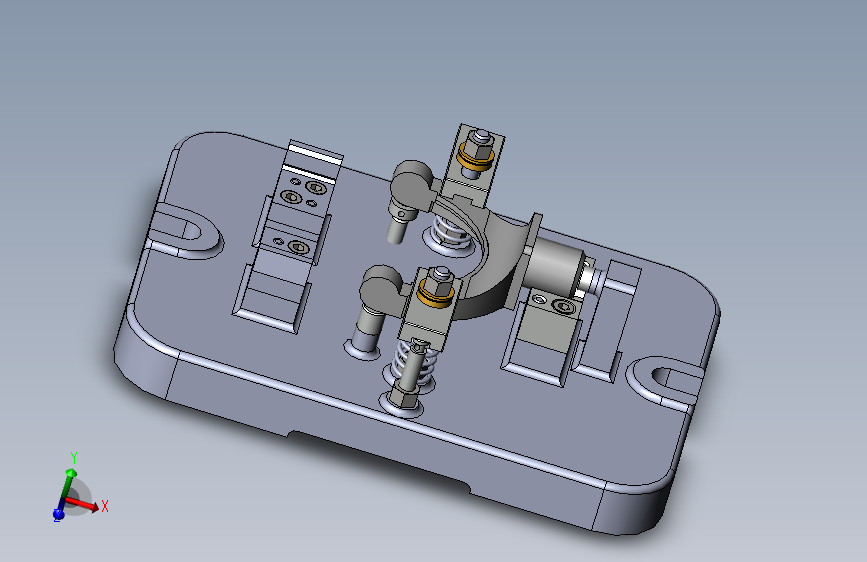

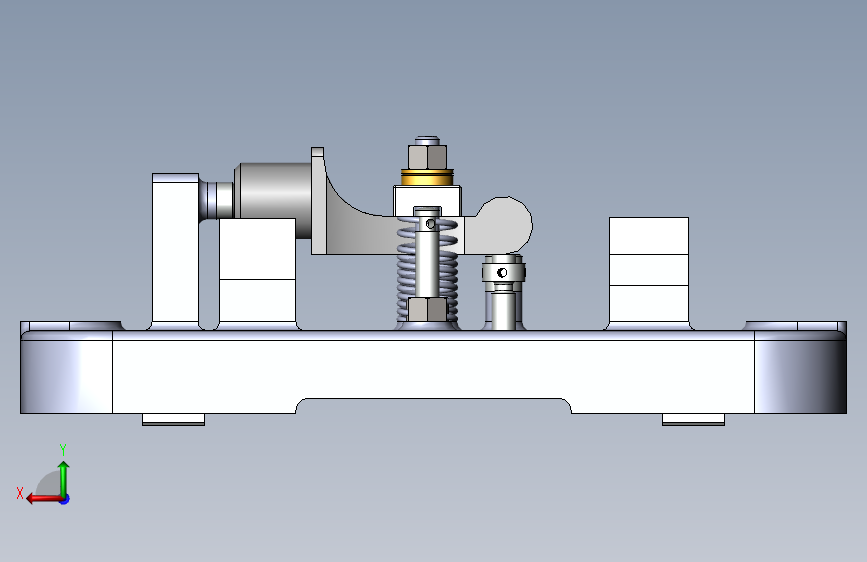

离合器接合叉铣夹具装配CAD+三维图纸下载,该图纸类型属于五金工具、五金配件图纸,图纸大小4.33M,图纸格式为sldprt,dwg,sldasm,step,图纸软件为SOLIDWORKS 2010,可供设计参考。
离合器接合叉铣夹具装配CAD+三维
图纸描述
离合器接合叉铣夹具装配CAD+三维图纸下载,该图纸类型属于五金工具、五金配件图纸,图纸大小4.33M,图纸格式为sldprt,dwg,sldasm,step,图纸软件为SOLIDWORKS 2010,可供设计参考。
下载需要200金币
立即下载 收藏
图纸信息
图纸ID ：419114
文件大小：4.33M
所需金币：200
图纸参数：可编辑，包含特征参数
图纸分类：五金工具
图纸格式：sldprt,dwg,sldasm,step
软件版本：SOLIDWORKS 2010
作者
搞非标的
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  zongzhuangtu.SLDPRT | 658.50K |
| 2 |  离合器接合叉3.dwg | 108.44K |
| 3 | 装配图92.dwg | 351.49K |
| 4 | GB／T41-20001型六角螺母C级M8.SLDPRT | 190.00K |
| 5 | GB／T67-2000开槽盘头螺钉M5×12.SLDPRT | 252.00K |
| 6 | GB／T70．1-2000内六角圆柱头螺钉M6×10.SLDPRT | 225.50K |
| 7 | GB／T70．1-2000内六角圆柱头螺钉M6×25.SLDPRT | 221.00K |
| 8 | GB／T849-1998球面垫圈8×4.SLDPRT | 117.50K |
| 9 | GB／T850-1998锥面垫圈8×3．2.SLDPRT | 119.50K |
| 10 | JB／T8010．1-1999移动压板A8.SLDPRT | 211.50K |
| 11 | JB／T8016-1999定位键14.SLDPRT | 162.00K |
| 12 | JB／T8018．1-1999V形块24.SLDPRT | 393.00K |
| 13 | JB／T8026．3-1999圆柱头调节支承M8×40.SLDPRT | 247.50K |
| 14 | JB／T8026．4-1999调节支承M8.SLDPRT | 277.50K |
| 15 | JB／T8029．2-1999支承钉A12.SLDPRT | 147.00K |
| 16 | JB／T8029．2-1999支承钉A12长.SLDPRT | 145.50K |
| 17 |  压板组件.SLDASM | 580.00K |
| 18 | 圆柱销5.SLDPRT | 132.00K |
| 19 | 对刀块组件.SLDASM | 156.50K |
| 20 | 弹簧.SLDPRT | 658.50K |
| 21 | 直角对刀块.SLDPRT | 148.00K |
| 22 | 离合器接合叉.SLDPRT | 296.00K |
| 23 | 螺柱M8X60.SLDPRT | 143.50K |
| 24 | 装配.SLDASM | 832.00K |
| 25 |  装配.STEP | 1.56M |
| 26 | 铣夹具体小槽.SLDPRT | 678.00K |
