模型明细 自动组装机模型由输送线、定位工装、多轴装配机械臂、供料机构及控制系统框架构成。技术要求 组装定位精度达 ±0.03mm，确保零件配合公差合格。 机械臂重复动作误差≤0.02mm，节拍时间≤2 秒 / 件。 供料机构卡料率≤0.1%，适应 φ3-50mm 中小型零件。 设计原理 输送线将工件送至工位，定位工装夹紧固定，供料机构按序送零件至抓取位，机械臂按预设程序取件、对位、压装，传感器实时反馈装配状态，控制系统协调各模块联动。 用途 适用于电子元件、小型机械零件的批量组装，如手机配件、汽车连接器生产。

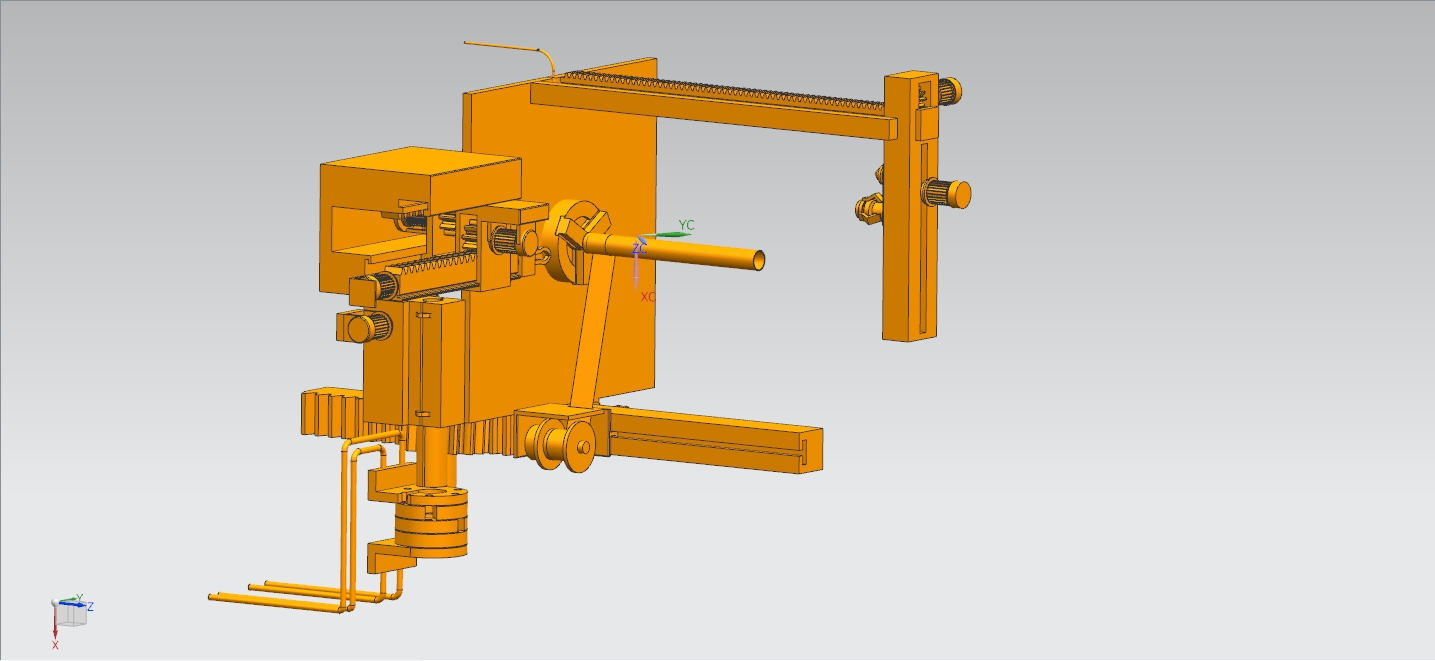

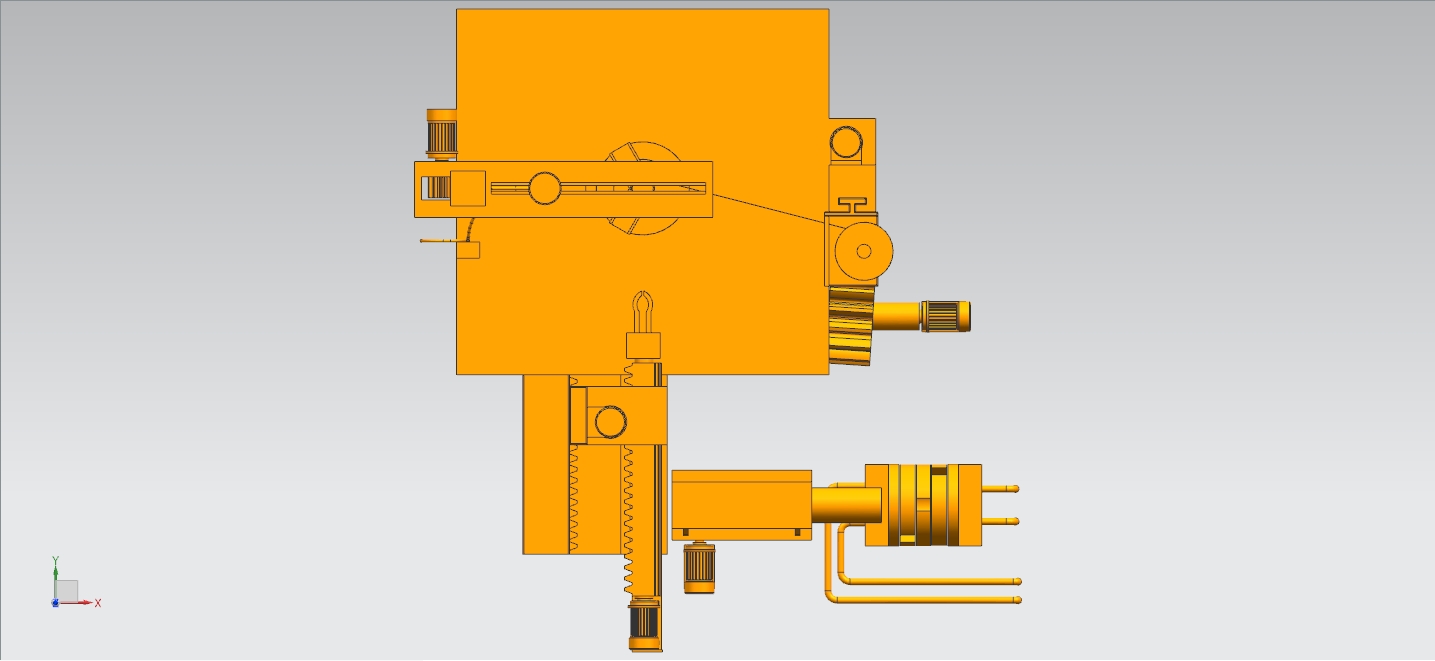

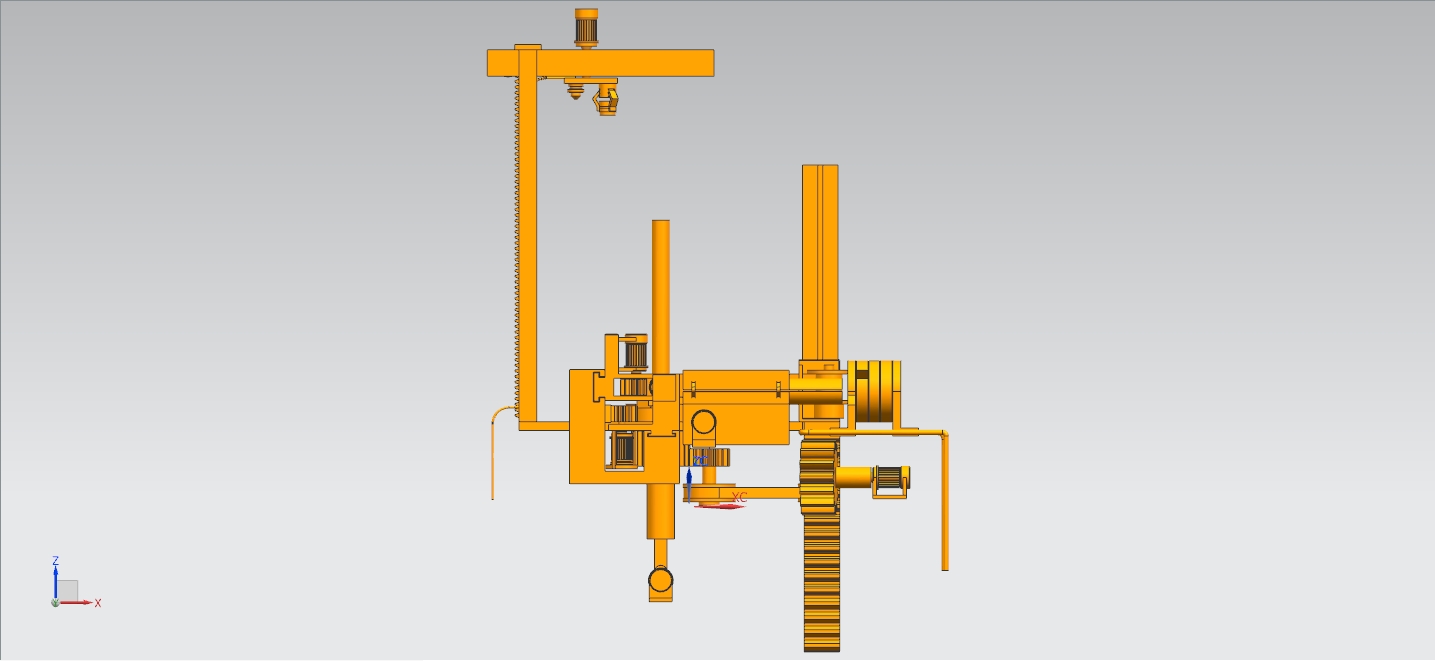

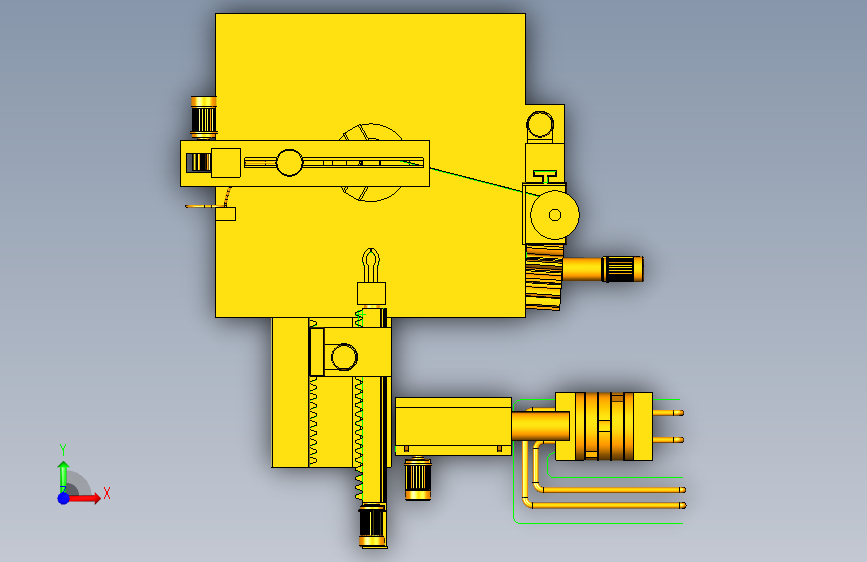

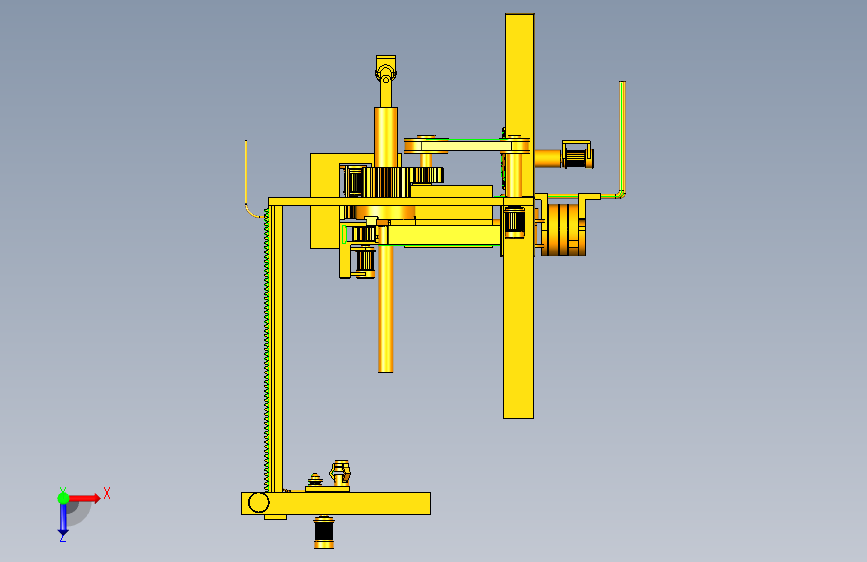

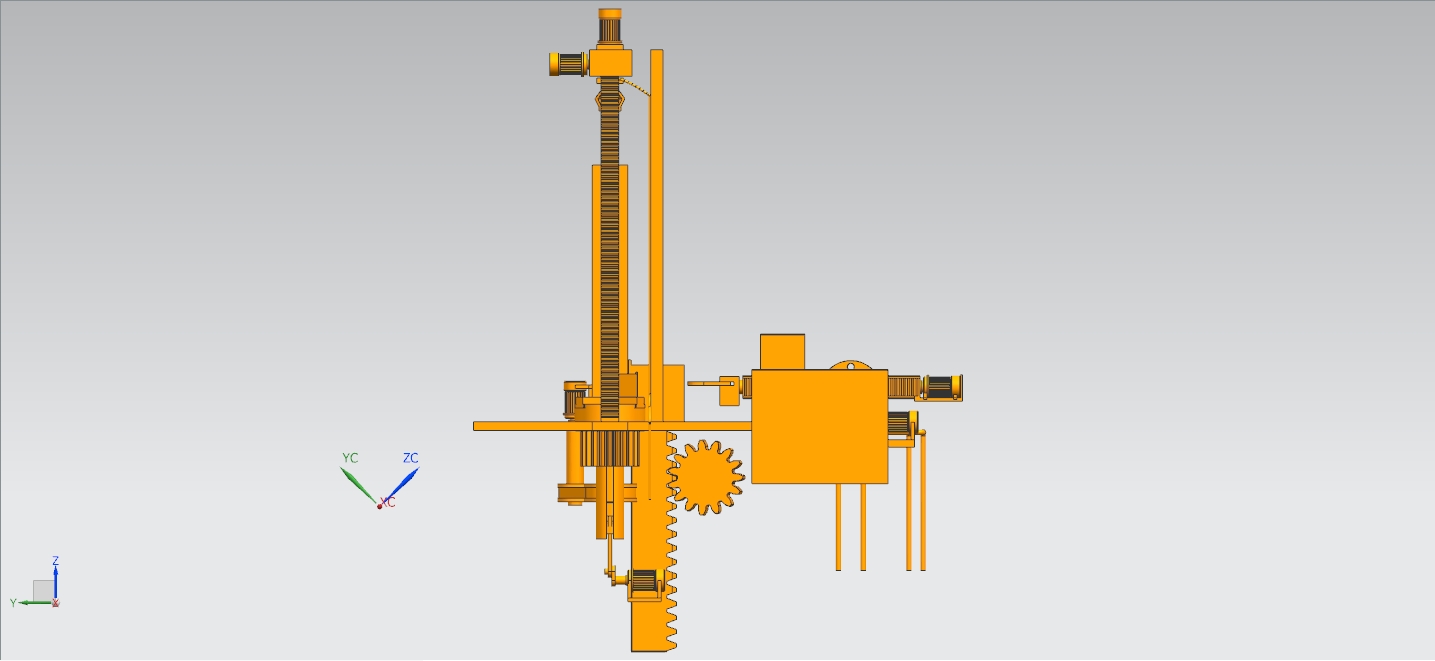

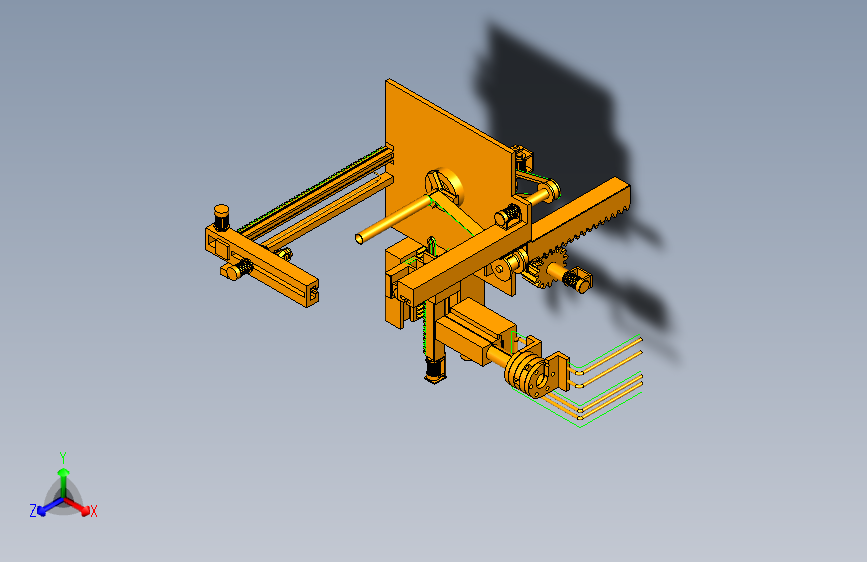

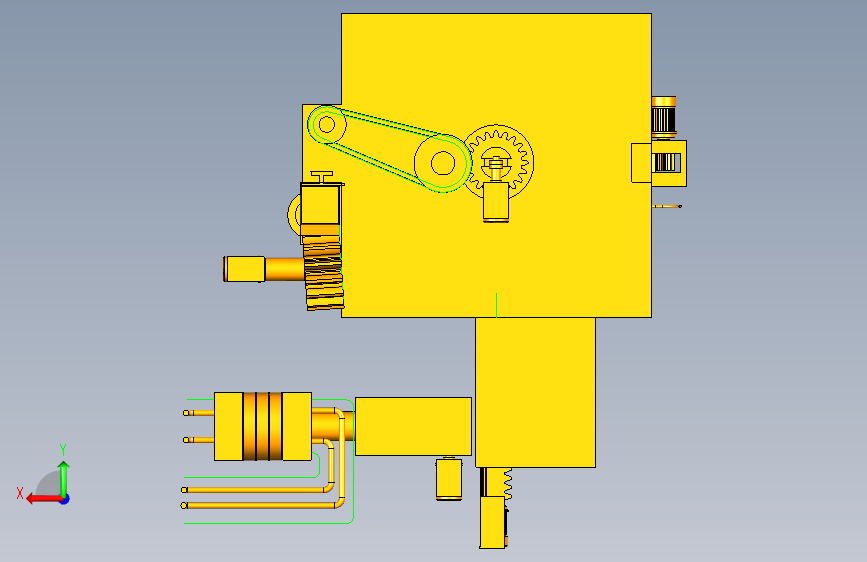

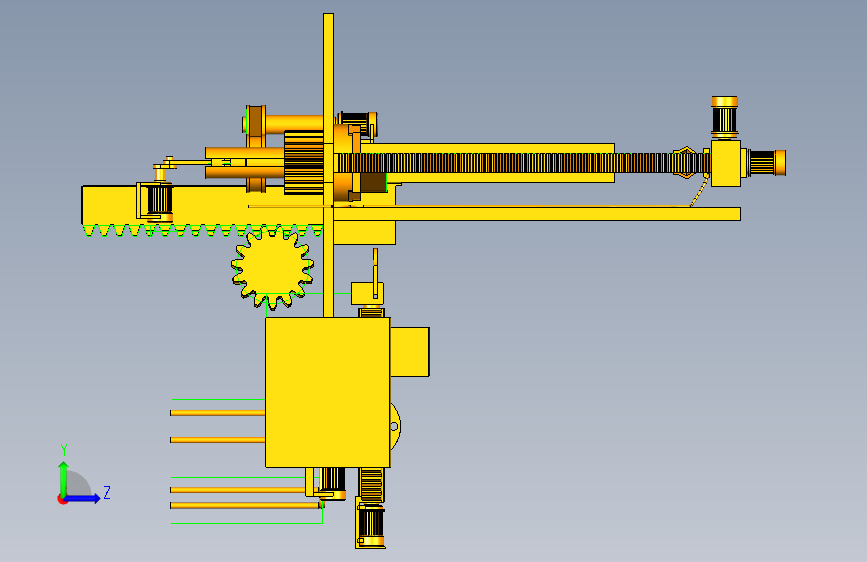

ug 自动组装机
图纸描述
模型明细 自动组装机模型由输送线、定位工装、多轴装配机械臂、供料机构及控制系统框架构成。技术要求 组装定位精度达 ±0.03mm，确保零件配合公差合格。 机械臂重复动作误差≤0.02mm，节拍时间≤2 秒 / 件。 供料机构卡料率≤0.1%，适应 φ3-50mm 中小型零件。 设计原理 输送线将工件送至工位，定位工装夹紧固定，供料机构按序送零件至抓取位，机械臂按预设程序取件、对位、压装，传感器实时反馈装配状态，控制系统协调各模块联动。 用途 适用于电子元件、小型机械零件的批量组装，如手机配件、汽车连接器生产。
下载需要230金币
立即下载 收藏
图纸信息
作者
WX_202781
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  101.prt | 3.69M |
| 2 | 111111111.prt | 22.83M |
| 3 | zhuangpei1.prt | 35.38M |
| 4 | 底座.prt | 1.32M |
| 5 | 电机.prt | 404.50K |
| 6 | 电机1-1.prt | 696.00K |
| 7 | 电机1-2.prt | 453.00K |
| 8 | 电机1-3.prt | 453.00K |
| 9 | 电机2.prt | 588.00K |
| 10 | 电机3.prt | 564.00K |
| 11 | 电机4.prt | 568.00K |
| 12 | 电机5.prt | 720.00K |
| 13 | 电机6.prt | 576.00K |
| 14 | 线圈.prt | 126.00K |
| 15 | 装粉.prt | 2.46M |
| 16 | 过程.prt | 3.71M |
| 17 | 齿轮.prt | 688.00K |
| 18 | 齿轮1-1.prt | 425.00K |
| 19 | 齿轮1-2.prt | 836.00K |
| 20 | 齿轮2.prt | 516.00K |
| 21 | 齿轮3.prt | 432.00K |
| 22 | 齿轮4.prt | 429.50K |
| 23 |  motion_1.sim | 286.00K |
| 24 | zhuangpei1.afu | 1.50K |
