制定套筒零件（如图）的加工工艺，设计铣槽8的铣床夹具,要求快速夹紧【最大直径45】图纸下载,该图纸类型属于五金工具、五金配件图纸,图纸大小365.59KB,图纸格式为dwg,图纸软件为AutoCAD 2004,可供设计参考。
制定套筒零件（如图）的加工工艺，设计铣槽8的铣床夹具,要求快速夹紧【最大直径45】
图纸描述
制定套筒零件（如图）的加工工艺，设计铣槽8的铣床夹具,要求快速夹紧【最大直径45】图纸下载,该图纸类型属于五金工具、五金配件图纸,图纸大小365.59KB,图纸格式为dwg,图纸软件为AutoCAD 2004,可供设计参考。
下载需要230金币
立即下载 收藏
图纸信息
作者
模具仔
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

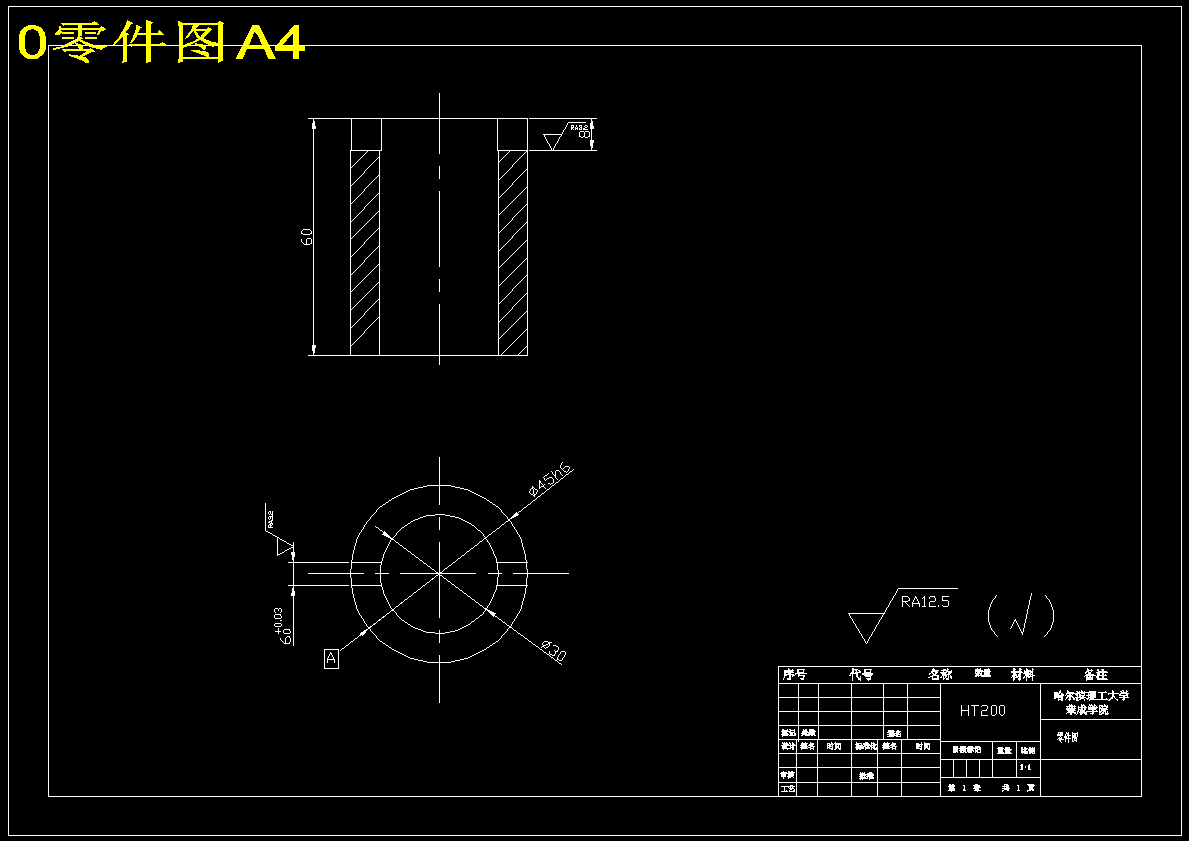

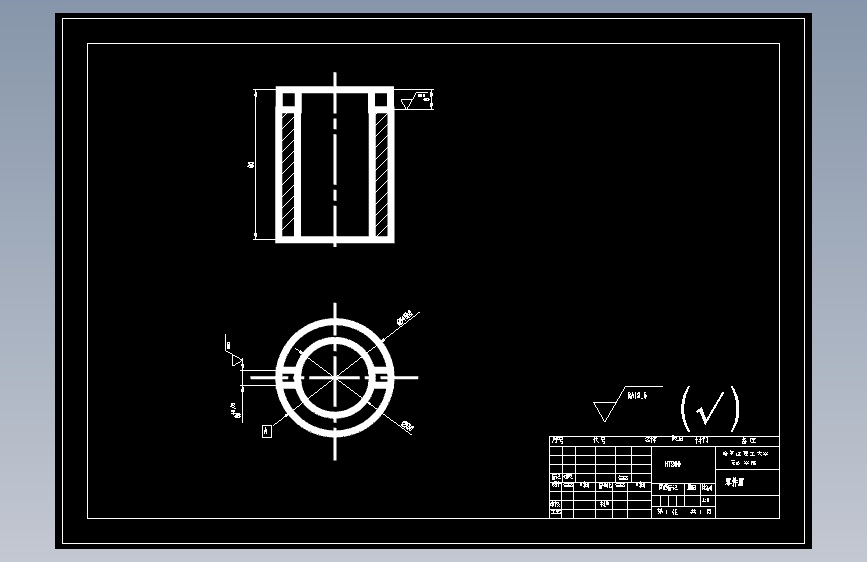

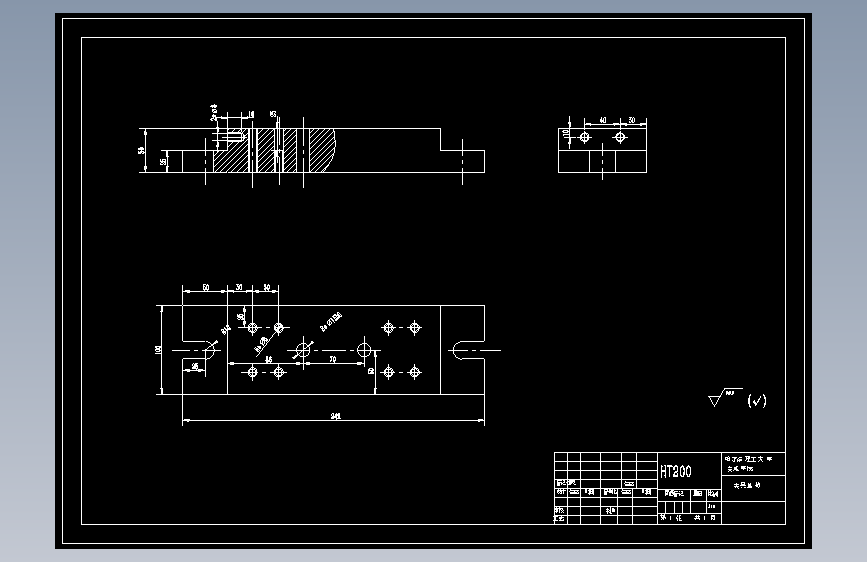

| 1 |  0零件图A4.dwg | 295.29K |

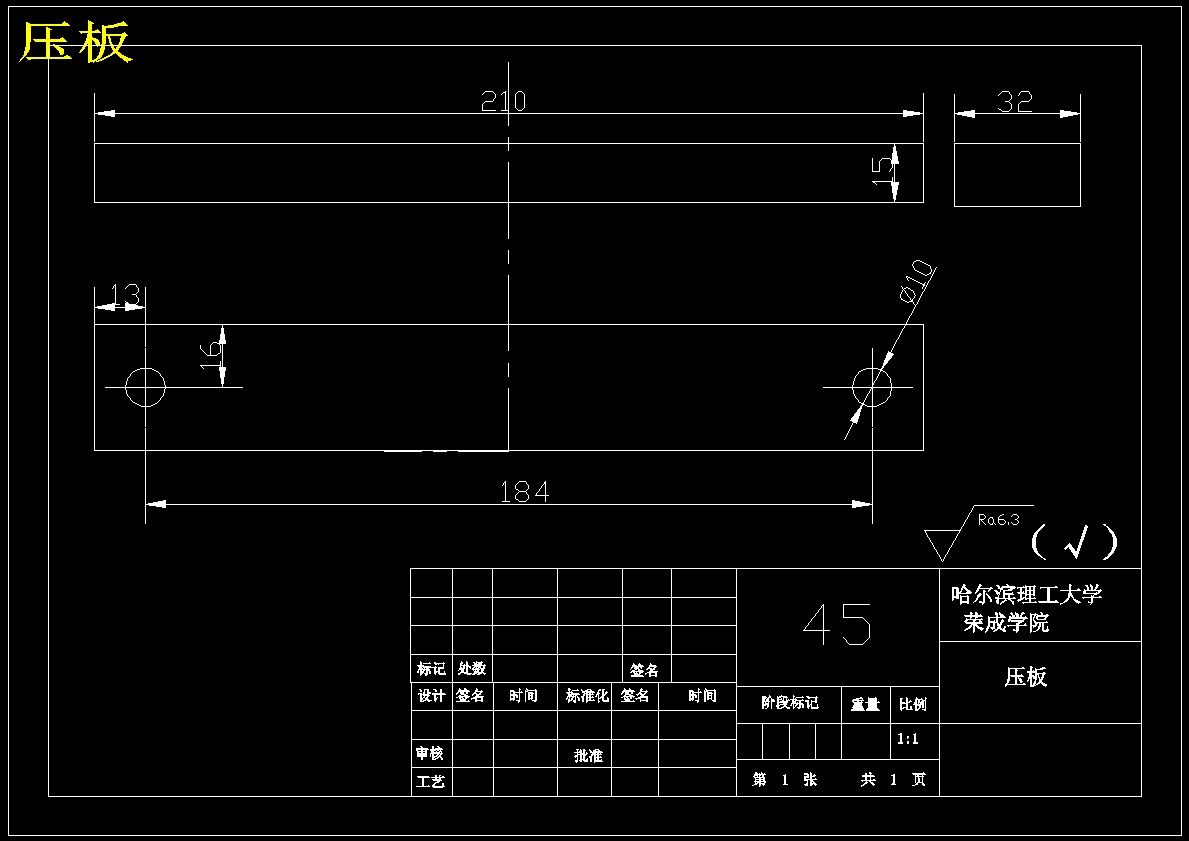

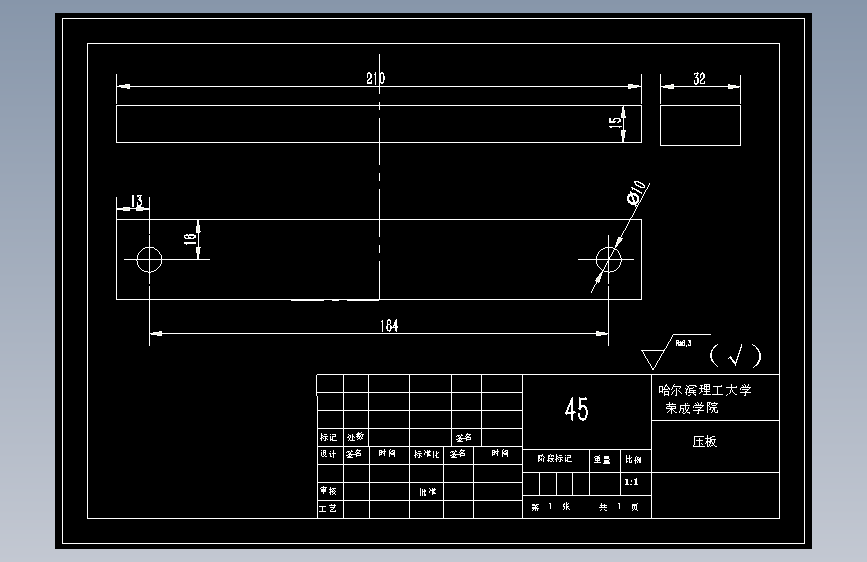

| 2 | 压板.dwg | 285.38K |

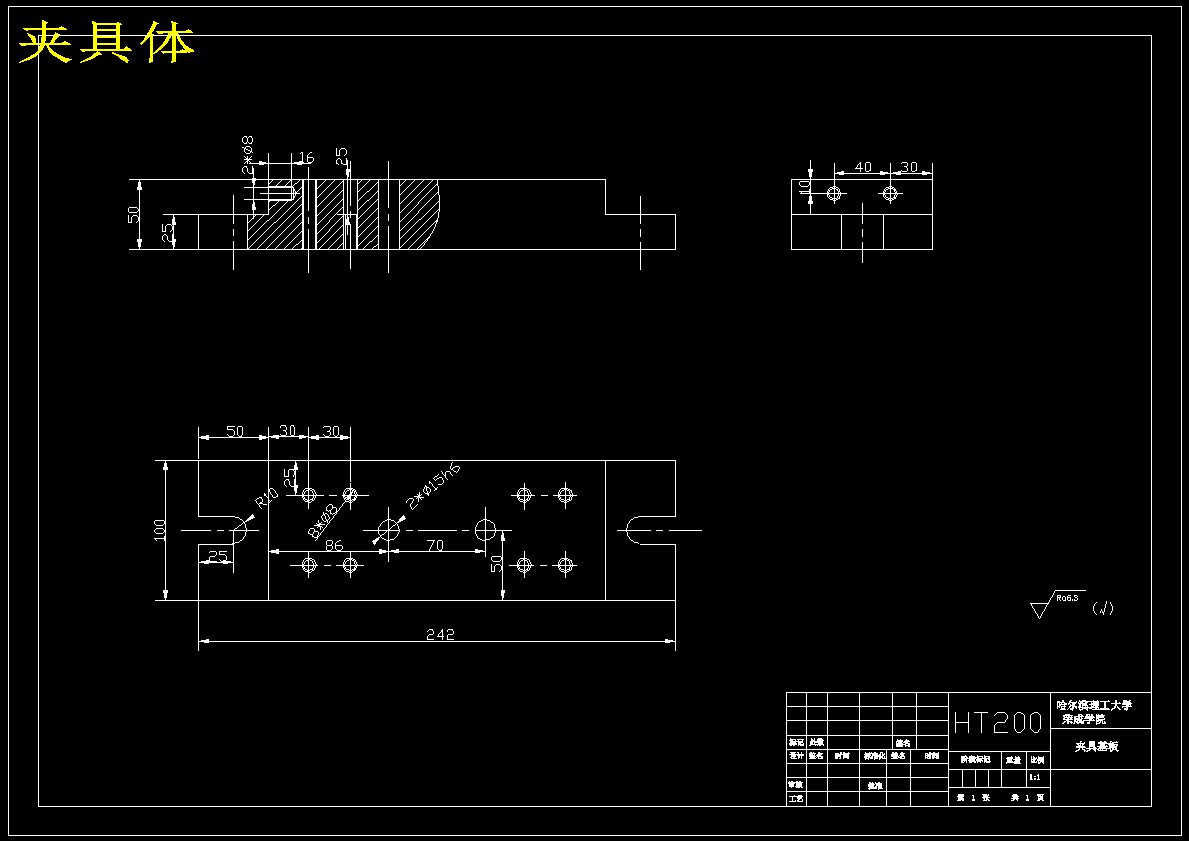

| 3 | 夹具体.dwg | 296.51K |

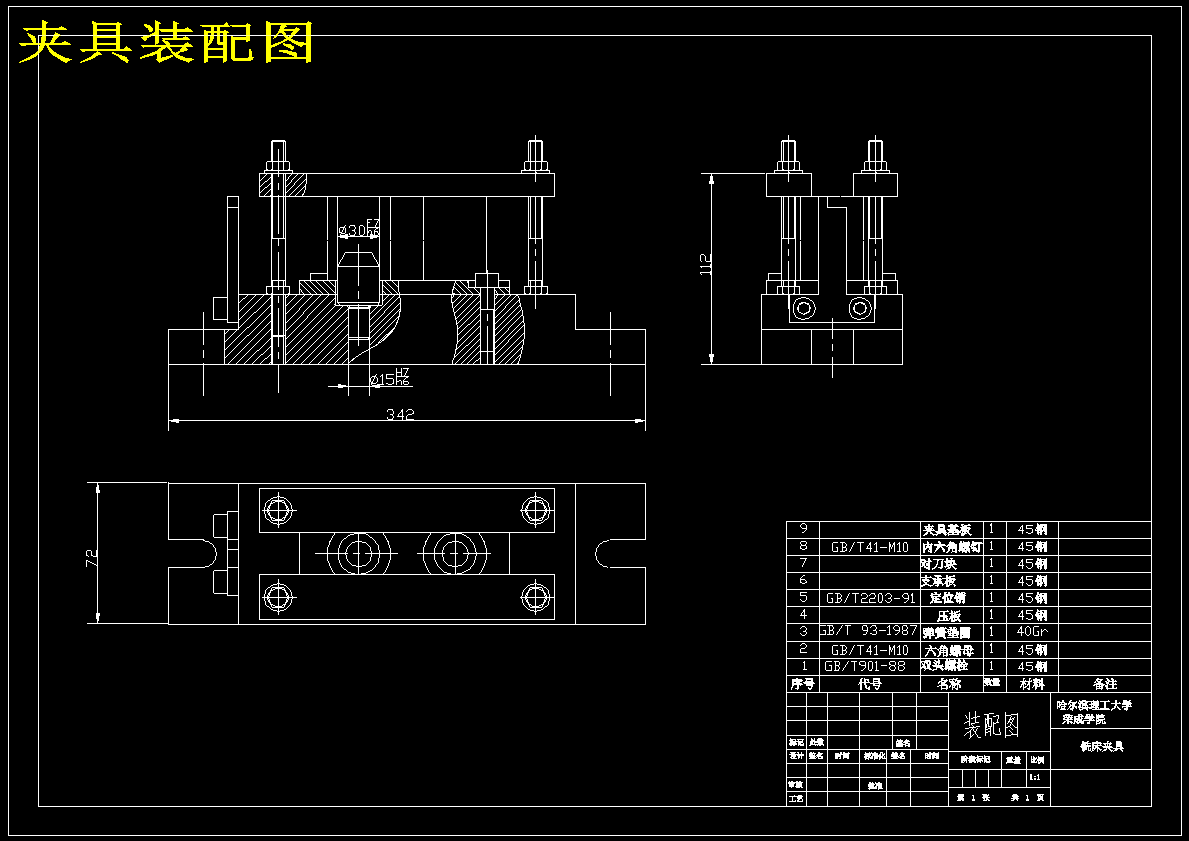

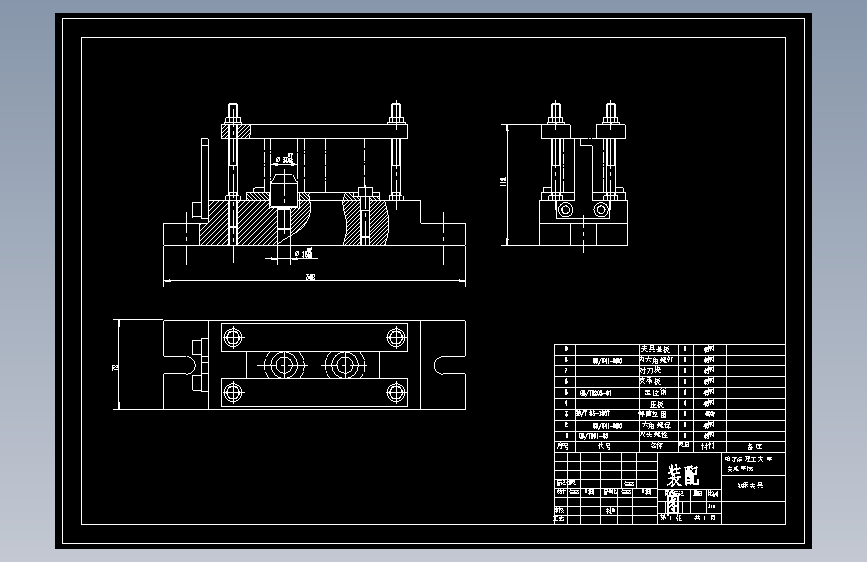

| 4 | 夹具装配图.dwg | 303.29K |
| 5 |  套筒设计说明书.doc | 107.00K |
| 6 | 工序卡.doc | 253.50K |
| 7 | 工艺过程卡.doc | 42.50K |

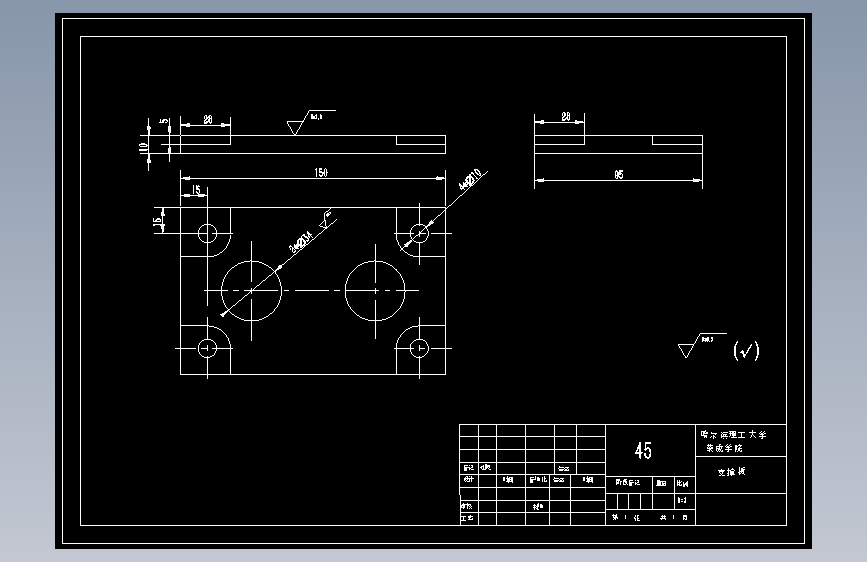

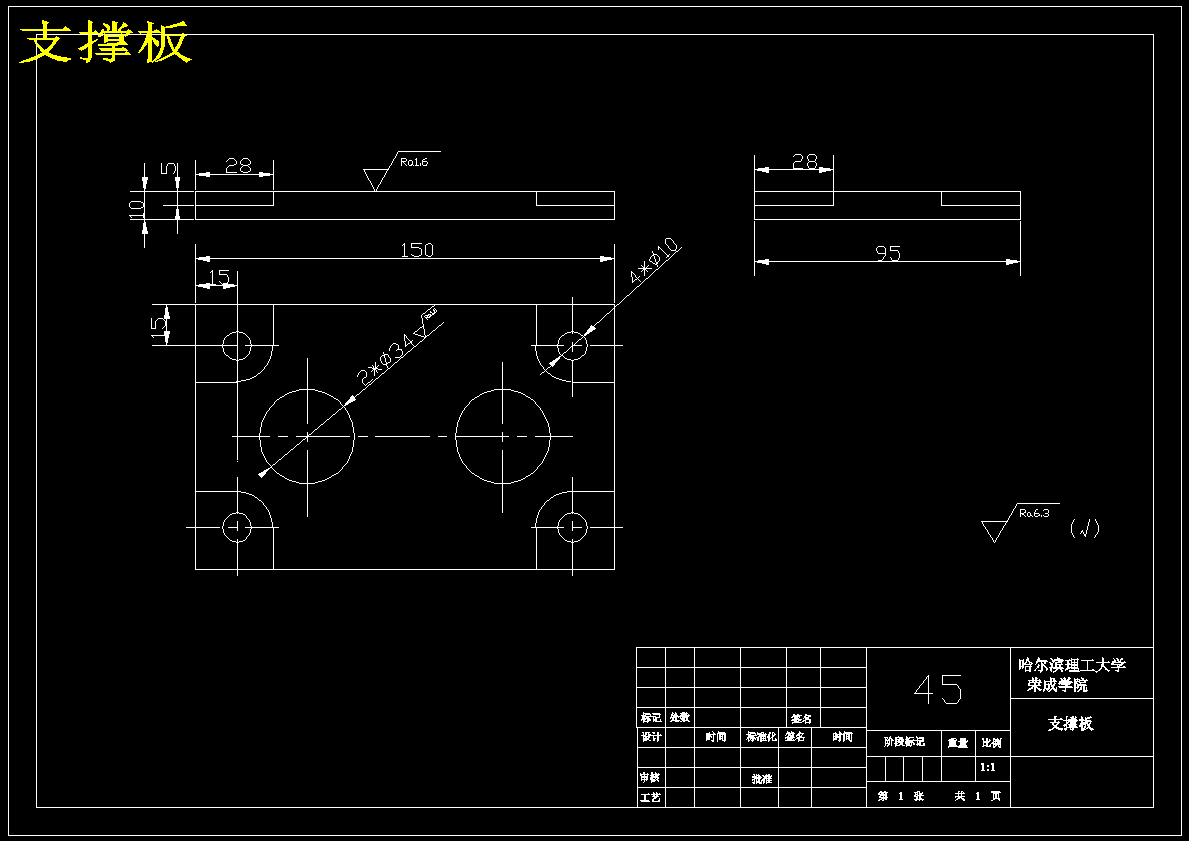

| 8 | 支撑板.dwg | 288.44K |
| 9 | 说明书.doc | 140.93K |
| 10 | 课程设计档案袋封面.doc | 16.50K |
