管架注塑模具设计【24张CAD图纸】图纸下载,该图纸类型属于模具图纸、其他模具图纸,图纸大小1.69M,图纸格式为dwg,图纸软件为AutoCAD 2004,可供设计参考。
管架注塑模具设计【24张CAD图纸】

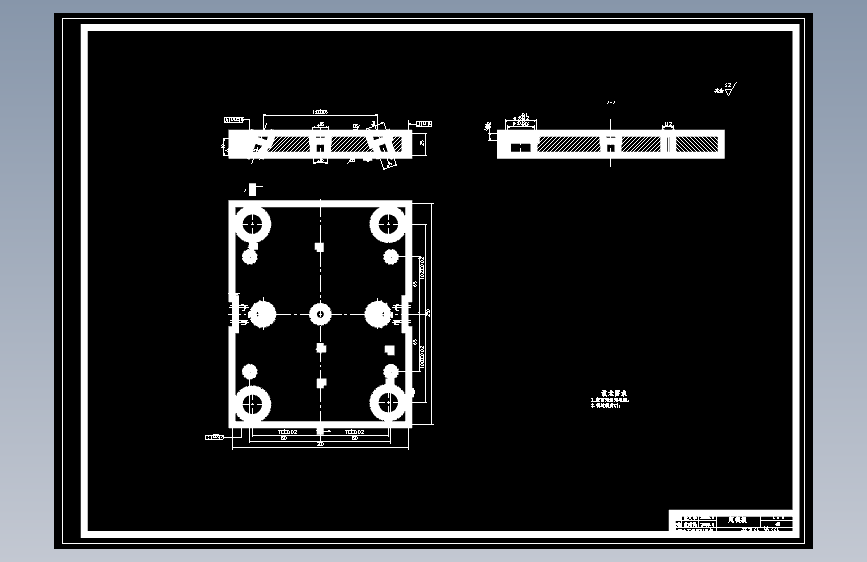

图纸描述
管架注塑模具设计【24张CAD图纸】图纸下载,该图纸类型属于模具图纸、其他模具图纸,图纸大小1.69M,图纸格式为dwg,图纸软件为AutoCAD 2004,可供设计参考。
下载需要250金币
立即下载 收藏
图纸信息
作者
秋秋
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

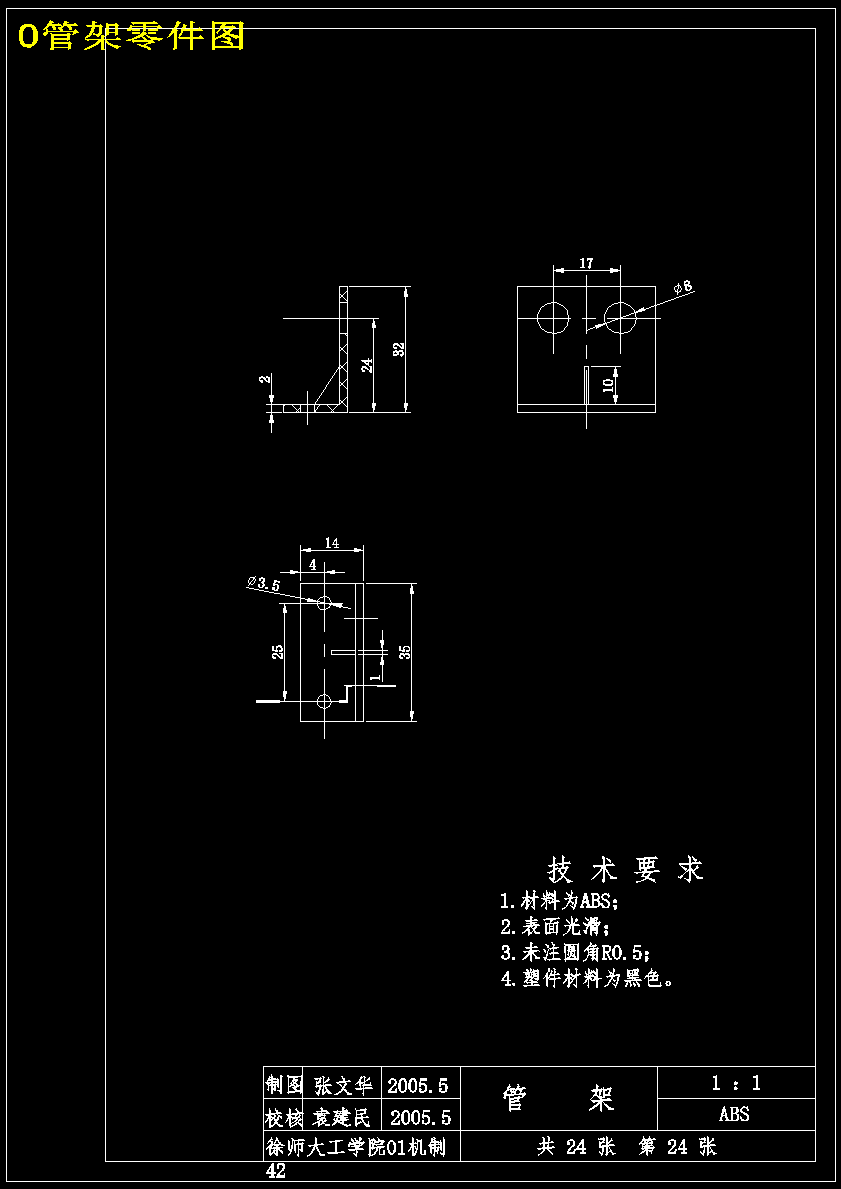

| 1 |  0管架零件图.dwg | 290.50K |

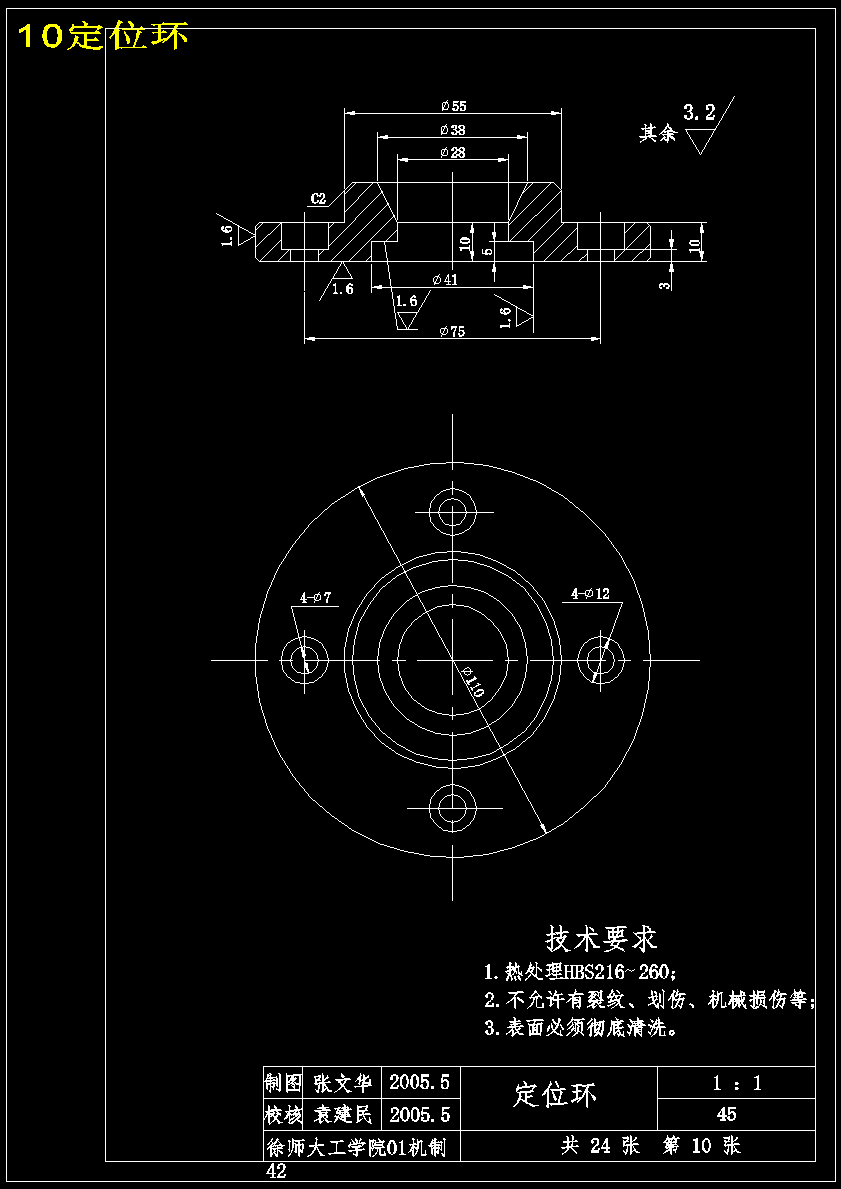

| 2 | 10定位环.dwg | 285.90K |

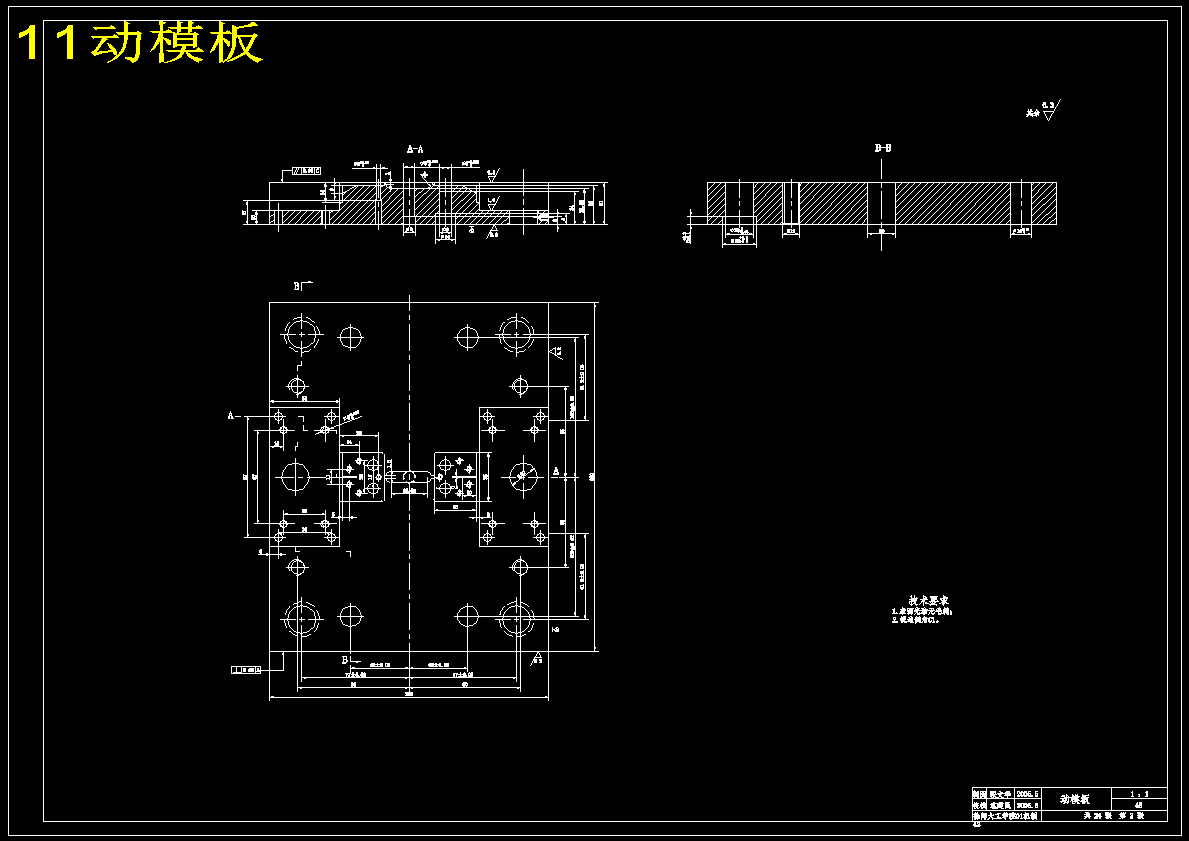

| 3 | 11动模板.dwg | 320.13K |

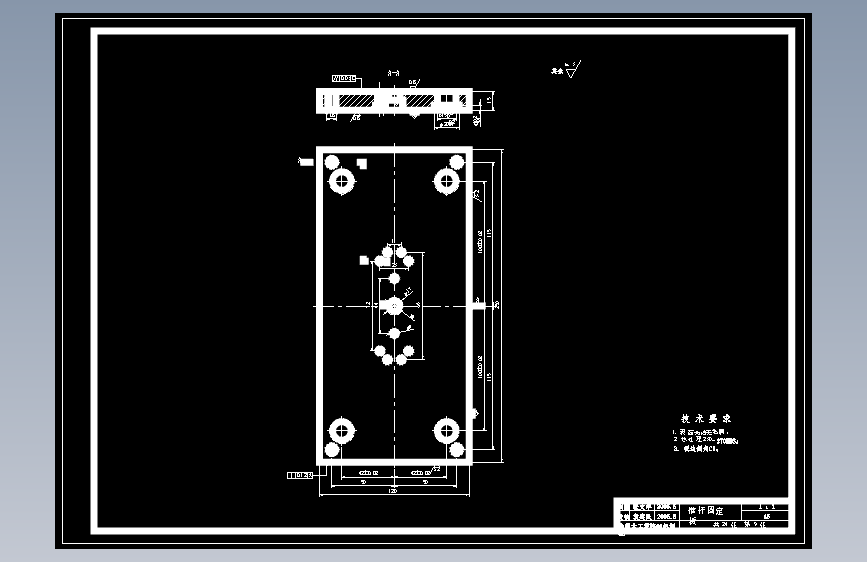

| 4 | 12动模固定板.dwg | 288.37K |
| 5 | 13推杆固定板.dwg | 295.19K |

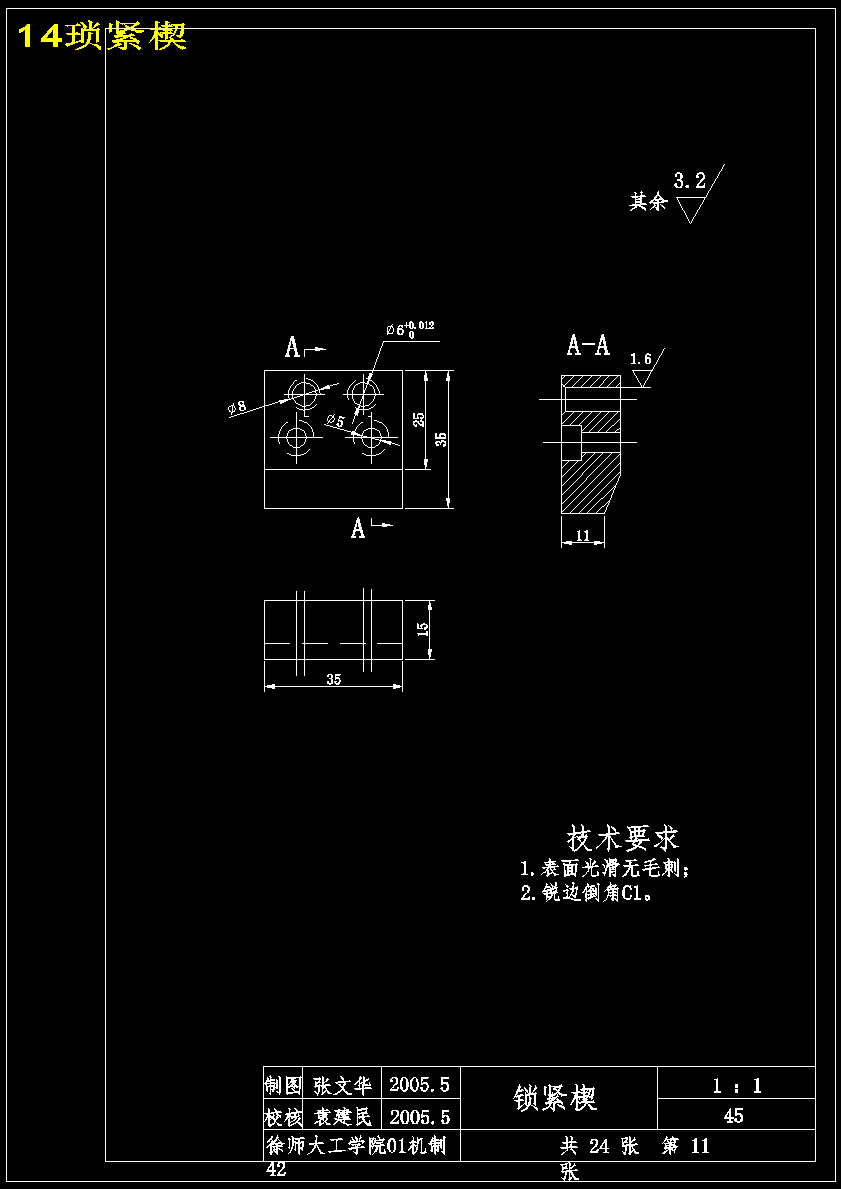

| 6 | 14琐紧楔.dwg | 283.71K |

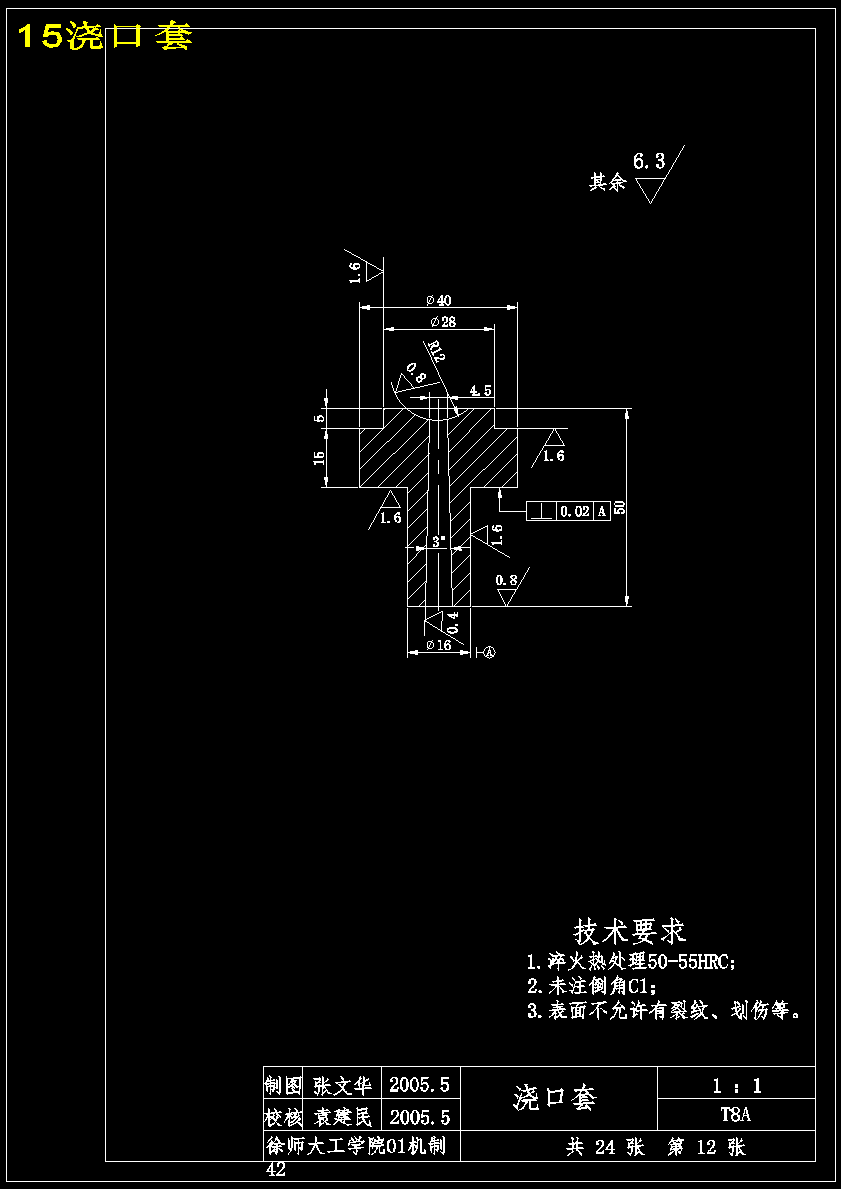

| 7 | 15浇口套.dwg | 285.06K |
| 8 | 16定模固定板.dwg | 293.56K |
| 9 | 17推板.dwg | 284.14K |
| 10 | 18复位杆.dwg | 279.37K |

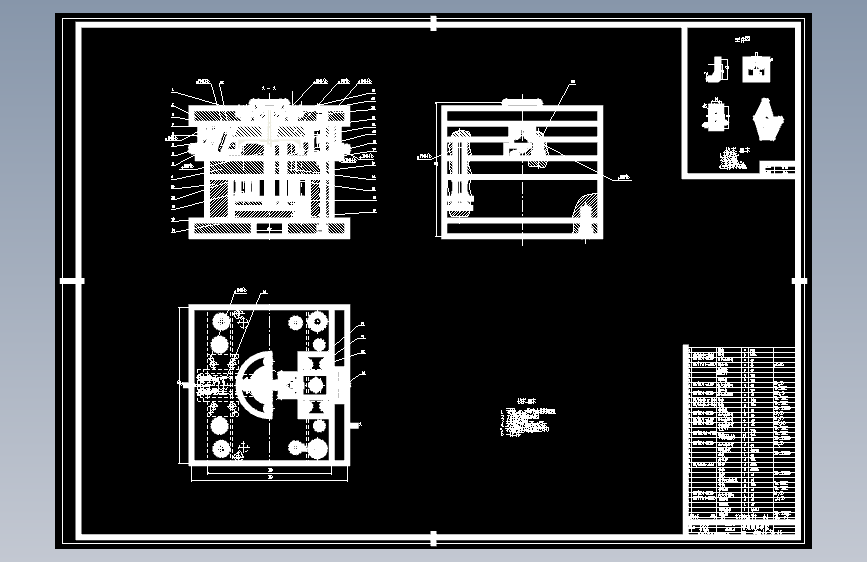

| 11 | 19滑块.dwg | 298.13K |

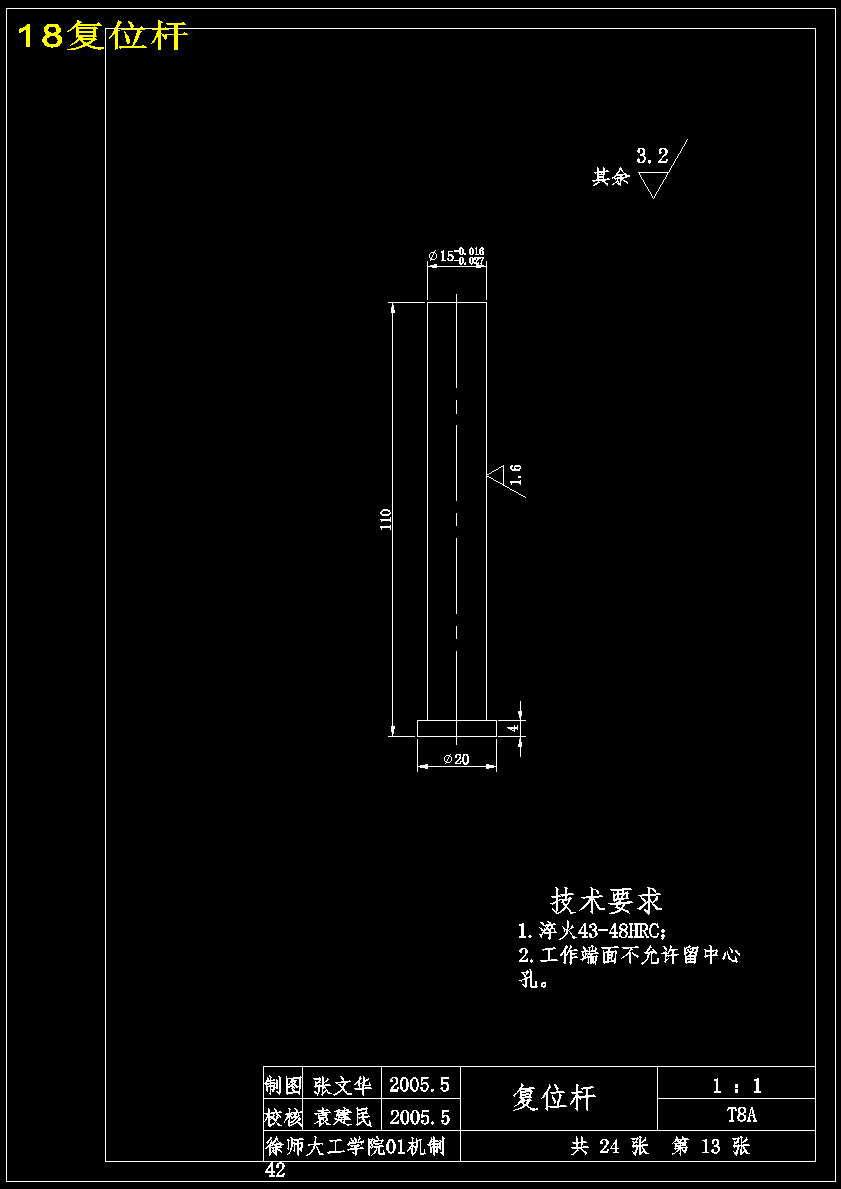

| 12 | 1抽芯杆.dwg | 280.55K |
| 13 | 20拉料杆.dwg | 280.89K |

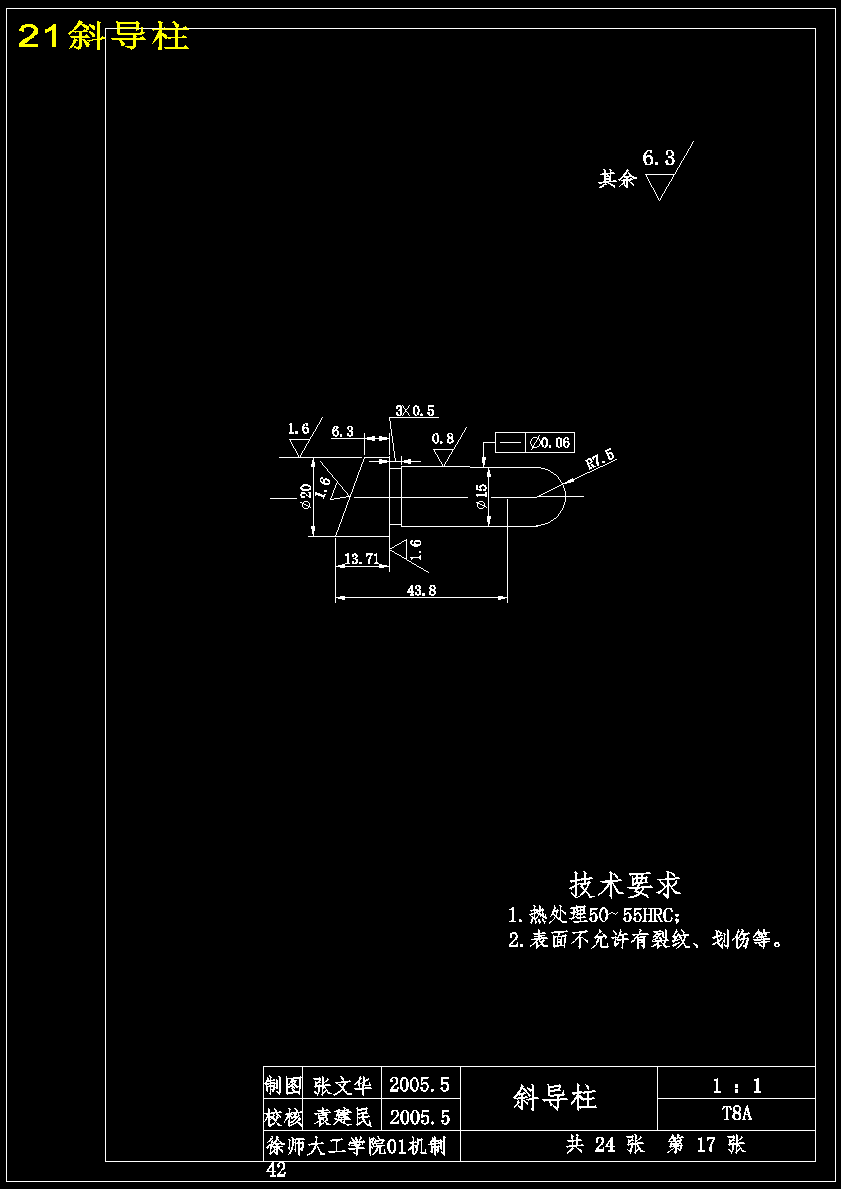

| 14 | 21斜导柱.dwg | 282.81K |

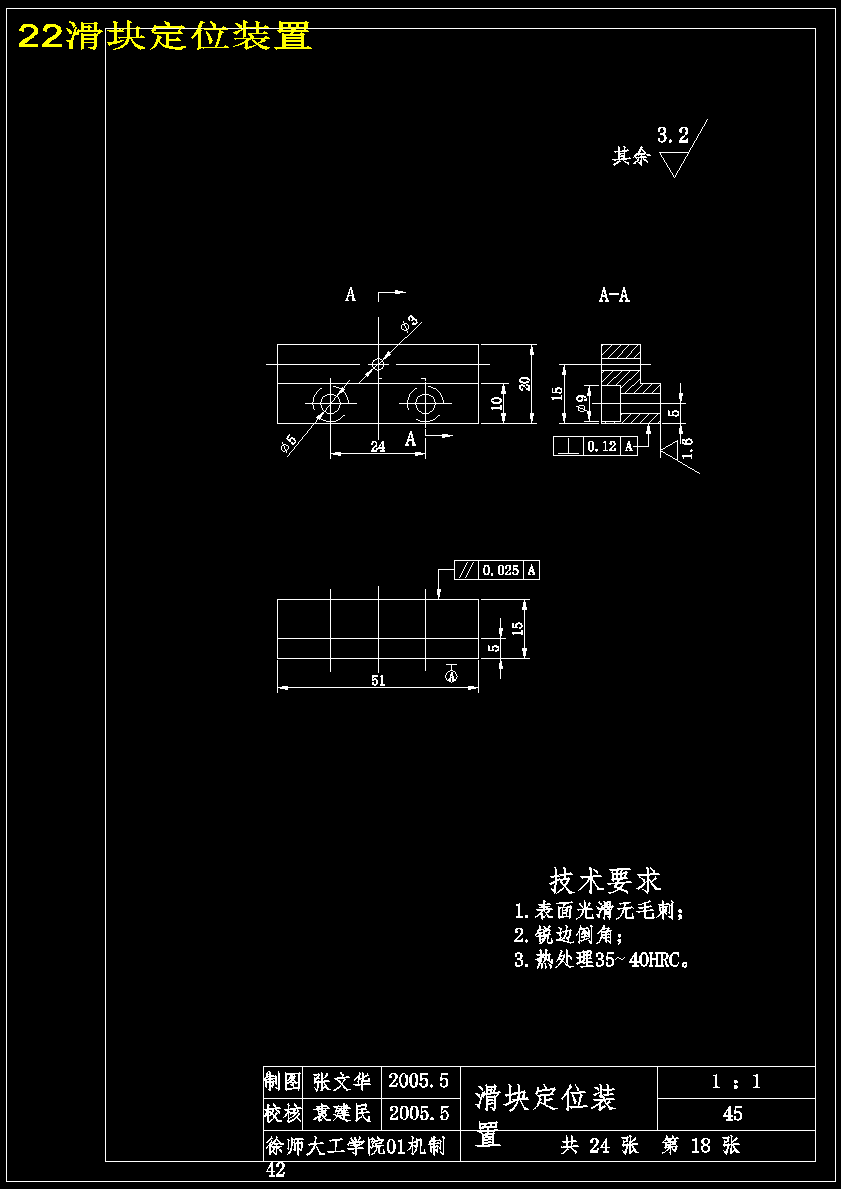

| 15 | 22滑块定位装置.dwg | 285.43K |
| 16 | 23型芯.dwg | 279.92K |
| 17 | 24装配图.dwg | 376.63K |

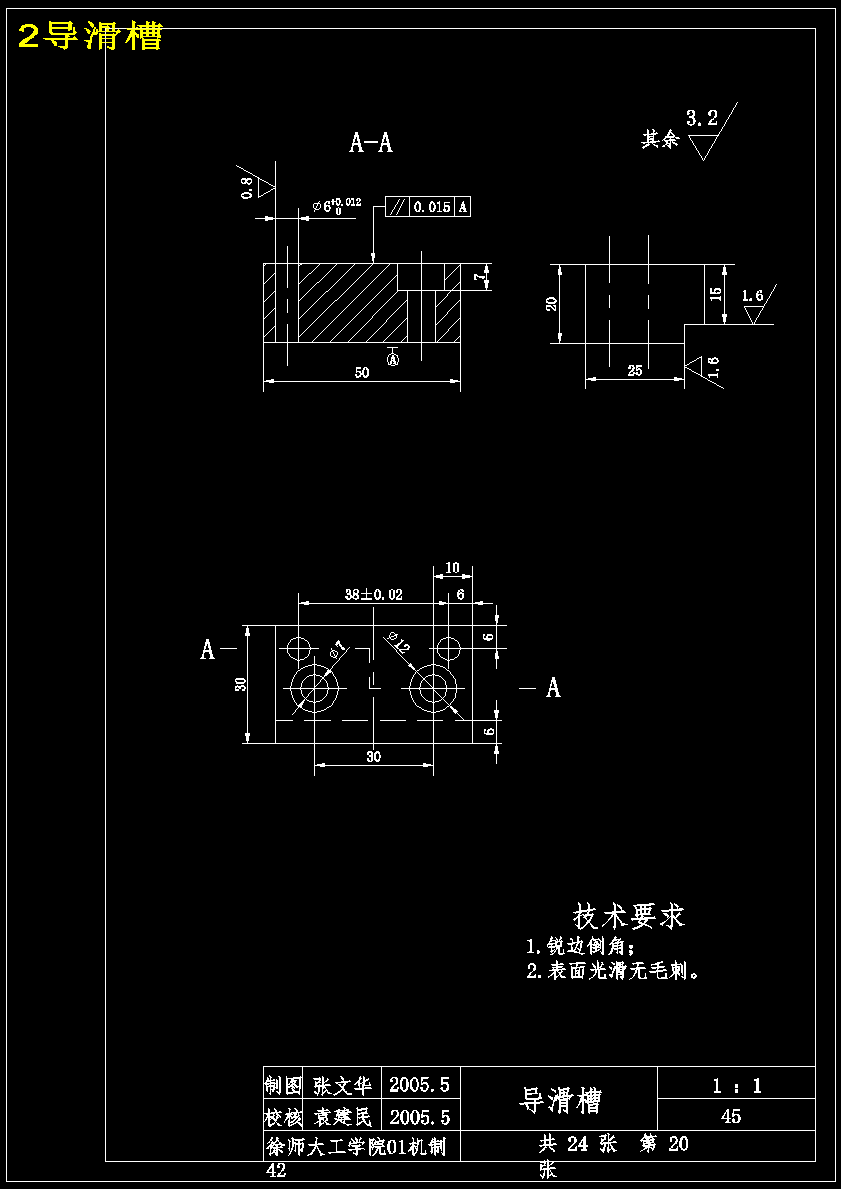

| 18 | 2导滑槽.dwg | 287.40K |
| 19 | 3导套.dwg | 282.28K |
| 20 | 4导柱.dwg | 280.49K |
| 21 | 5垫板.dwg | 293.62K |
| 22 | 6垫块.dwg | 285.50K |
| 23 | 7定模板.dwg | 300.13K |
| 24 | 8推杆.dwg | 281.37K |
| 25 |  前言.doc | 28.00K |
| 26 | 摘要.doc | 27.00K |
| 27 | 目录.doc | 32.00K |
| 28 | 设计报告说明书.doc | 678.50K |
