十字接头机械加工工艺及铣φ46端面夹具设计【110右面】图纸下载,该图纸类型属于零部件模型、管道附件图纸,图纸大小1.17M,图纸格式为dwg,图纸软件为AutoCAD 2004,可供设计参考。
十字接头机械加工工艺及铣φ46端面夹具设计【110右面】
图纸描述
十字接头机械加工工艺及铣φ46端面夹具设计【110右面】图纸下载,该图纸类型属于零部件模型、管道附件图纸,图纸大小1.17M,图纸格式为dwg,图纸软件为AutoCAD 2004,可供设计参考。
下载需要255金币
立即下载 收藏
图纸信息
作者
AwesomeSailor
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

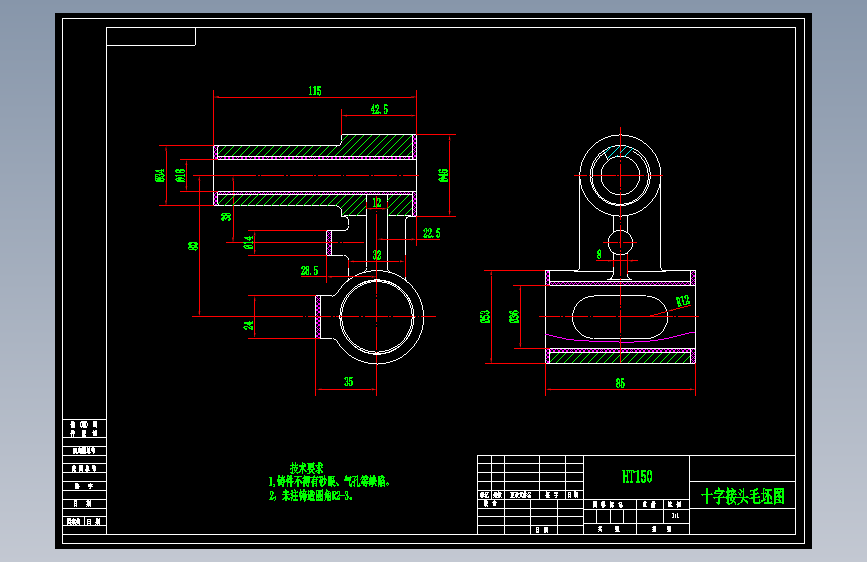

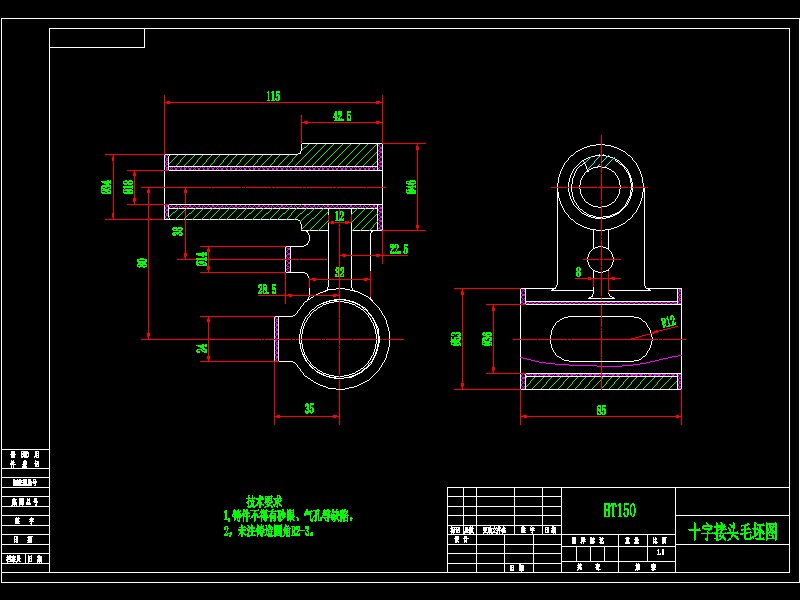

| 1 |  十字接头毛坯图.dwg | 95.43K |

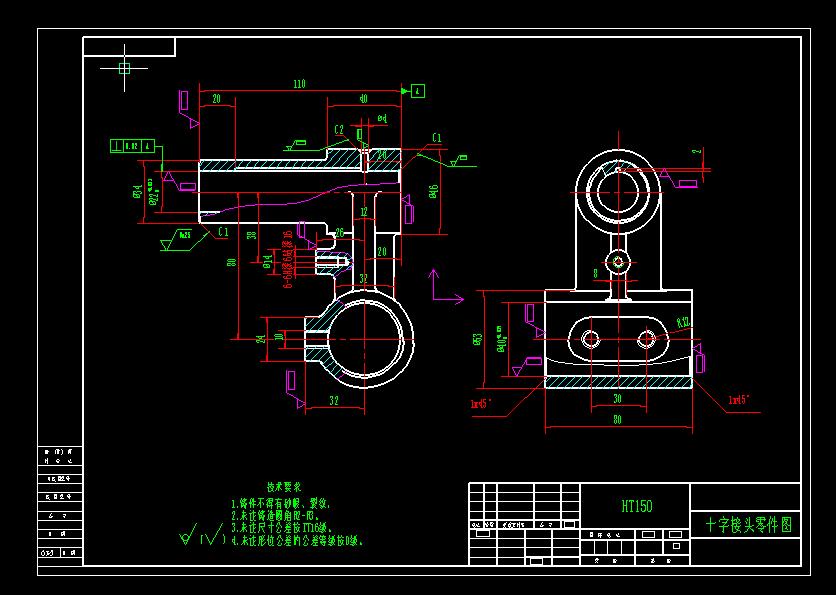

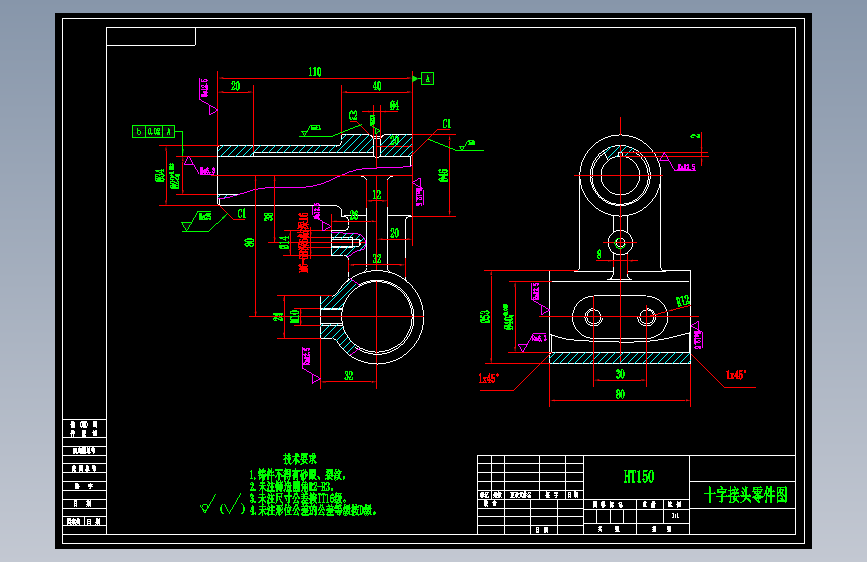

| 2 | 十字接头零件图.dwg | 90.16K |

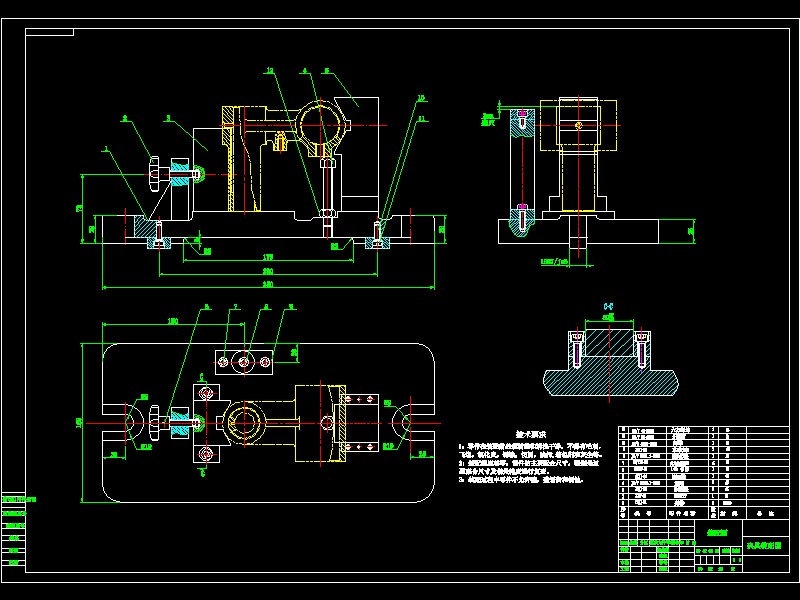

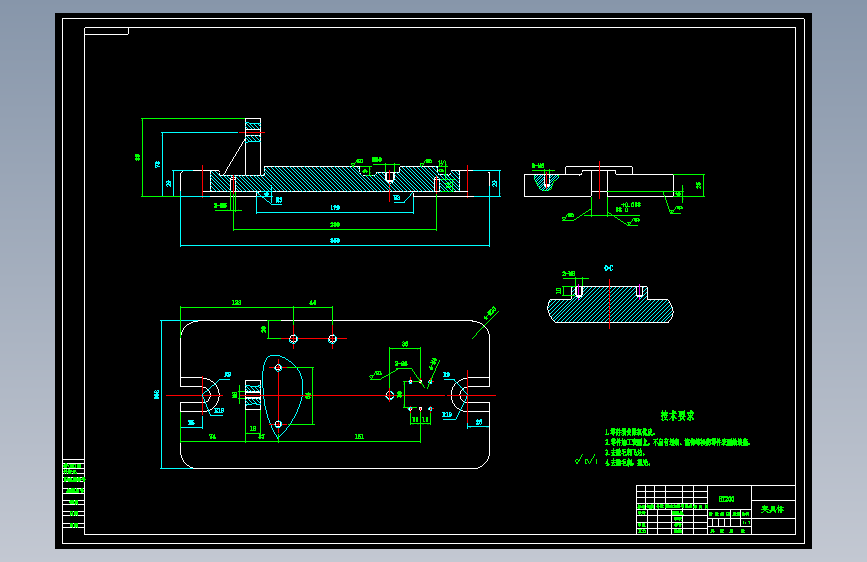

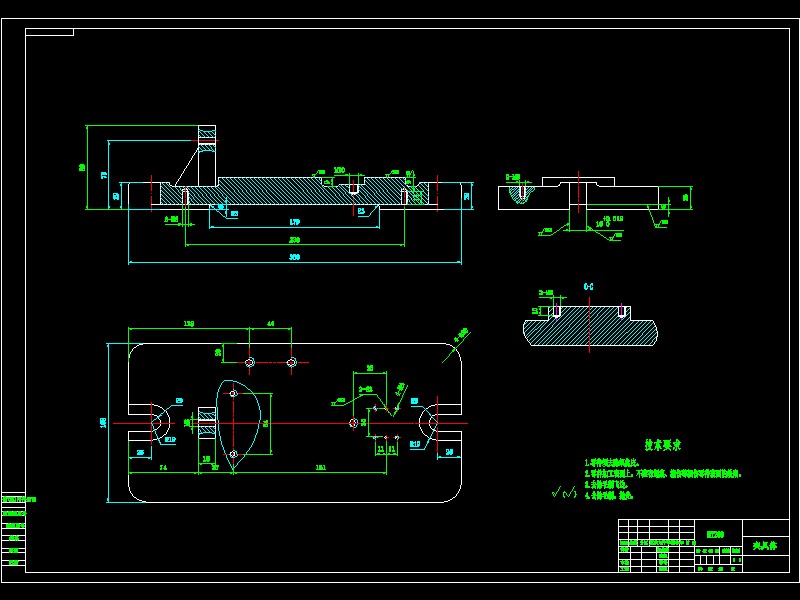

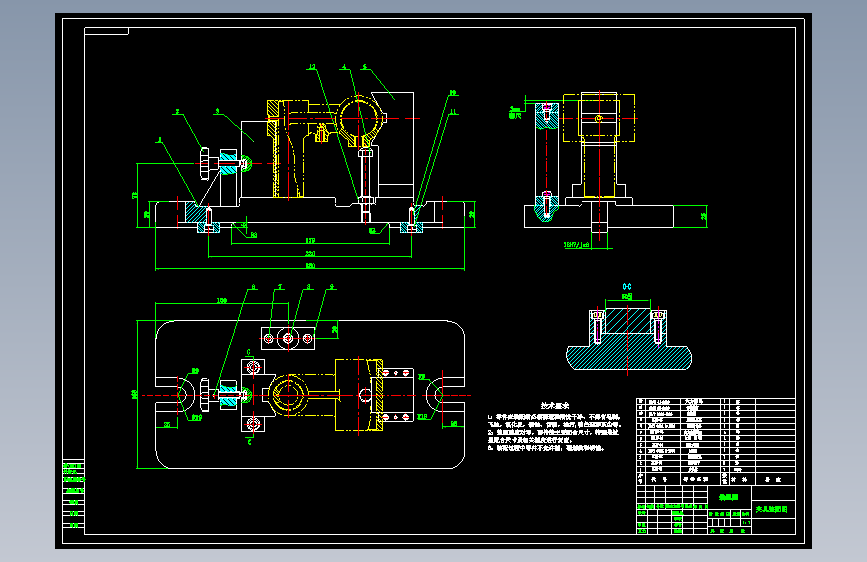

| 3 | 夹具体A1.dwg | 113.69K |
| 4 | 夹具装配图A1.dwg | 147.01K |

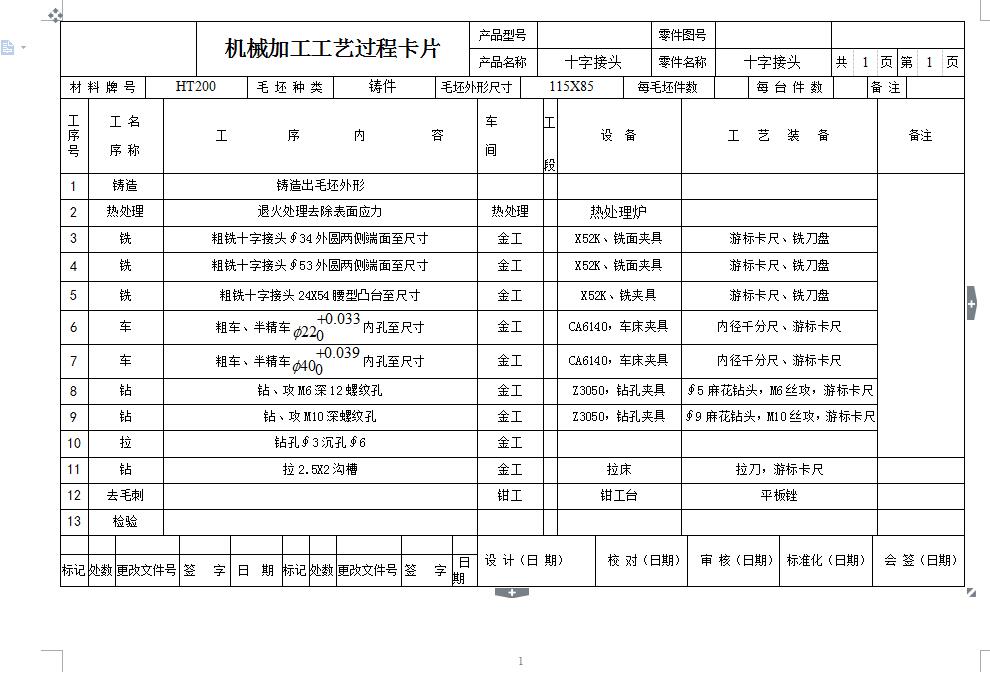

| 5 |  工序卡.doc | 238.50K |

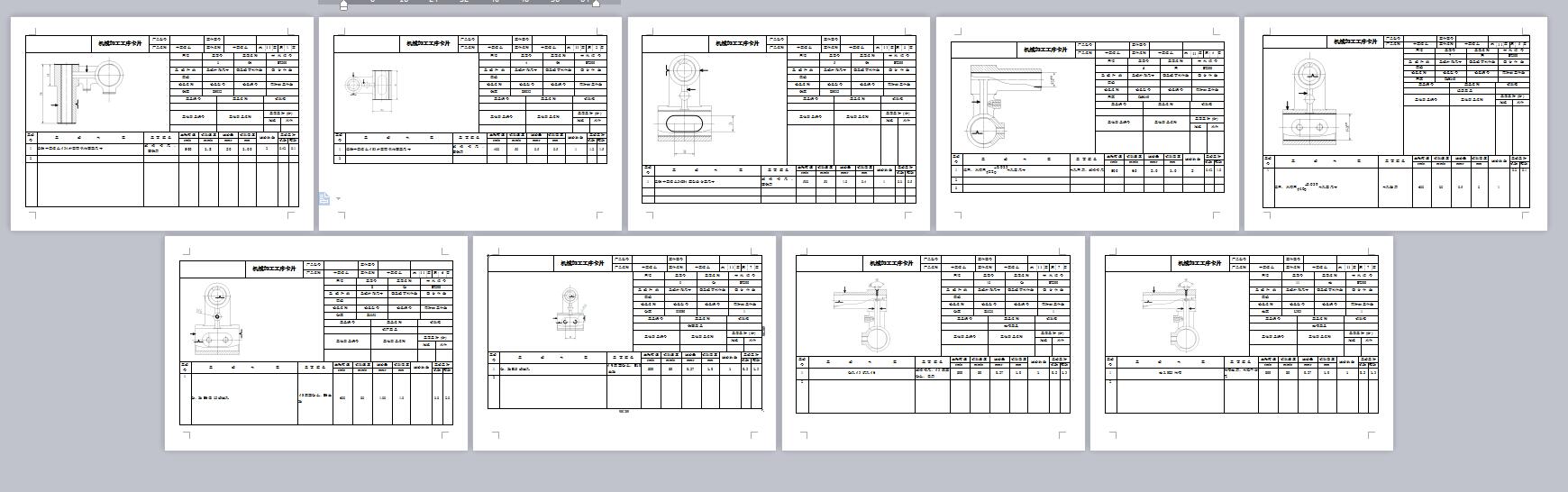

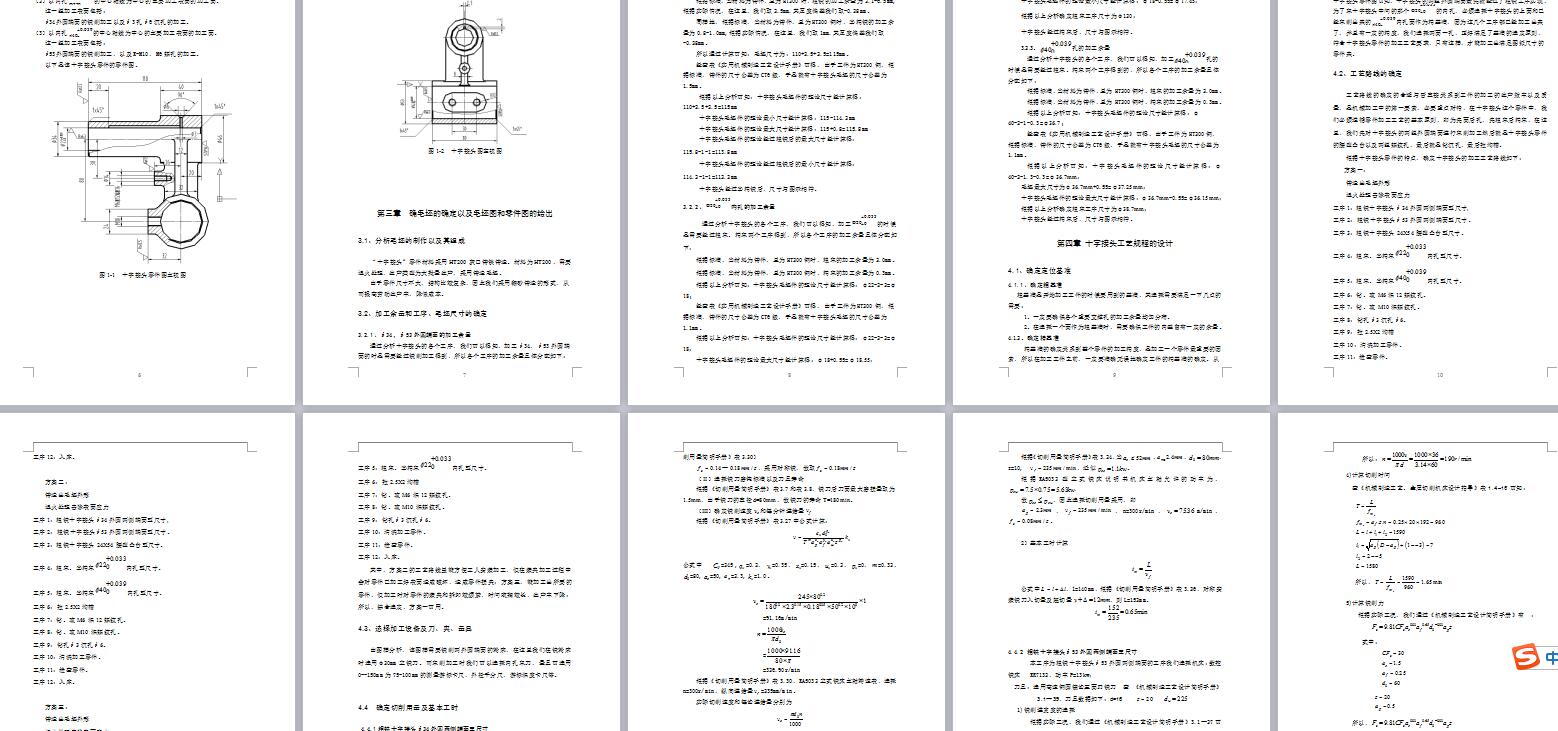

| 6 | 工艺过程卡.doc | 42.78K |
| 7 | 说明书.doc | 905.47K |
