基于PLC的物料分拣机械手自动化控制系统设计【含PPT】【12张CAD图纸】图纸下载,该图纸类型属于机械设备、自动化设备图纸,图纸大小1.88M,图纸格式为dwg,图纸软件为AutoCAD 2004,可供设计参考。
基于PLC的物料分拣机械手自动化控制系统设计【含PPT】【12张CAD图纸】
图纸描述
基于PLC的物料分拣机械手自动化控制系统设计【含PPT】【12张CAD图纸】图纸下载,该图纸类型属于机械设备、自动化设备图纸,图纸大小1.88M,图纸格式为dwg,图纸软件为AutoCAD 2004,可供设计参考。
下载需要255金币
立即下载 收藏
图纸信息
作者
WX_203072
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

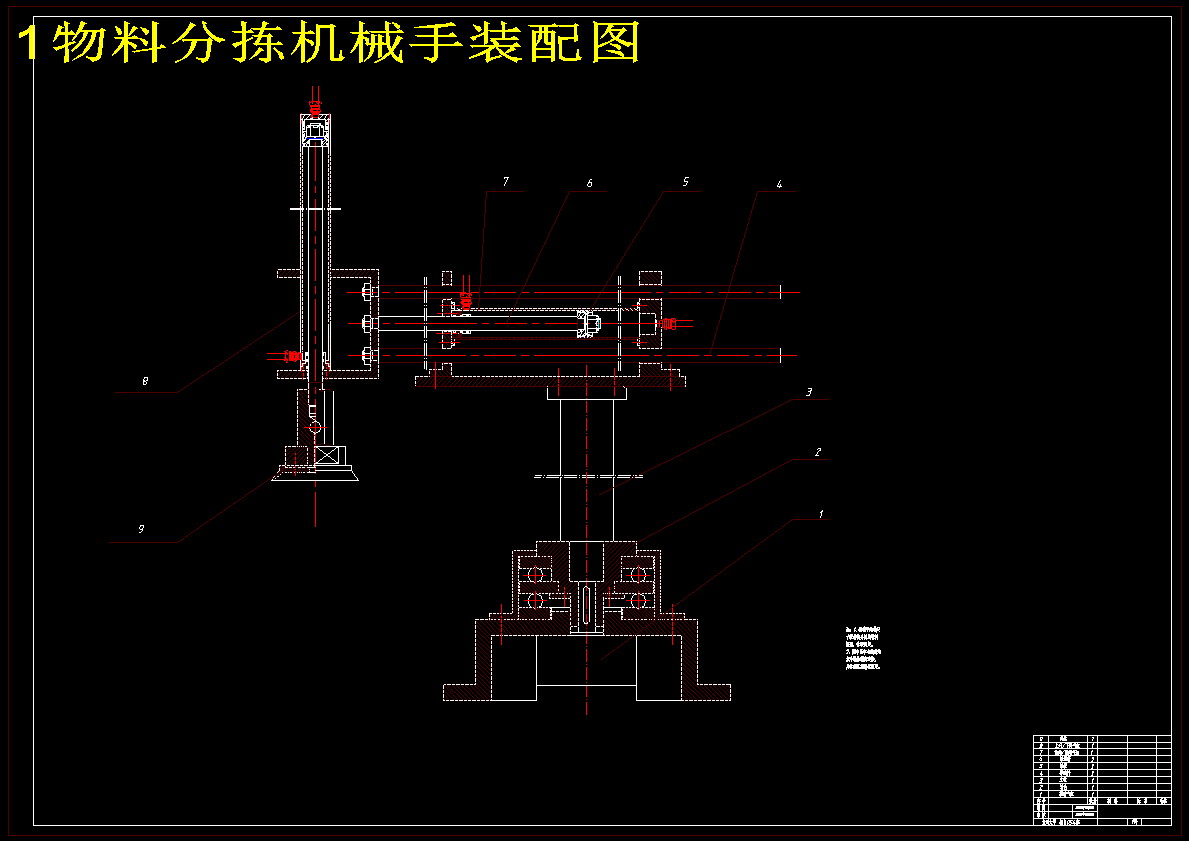

| 1 |  1物料分拣机械手装配图.dwg | 327.35K |

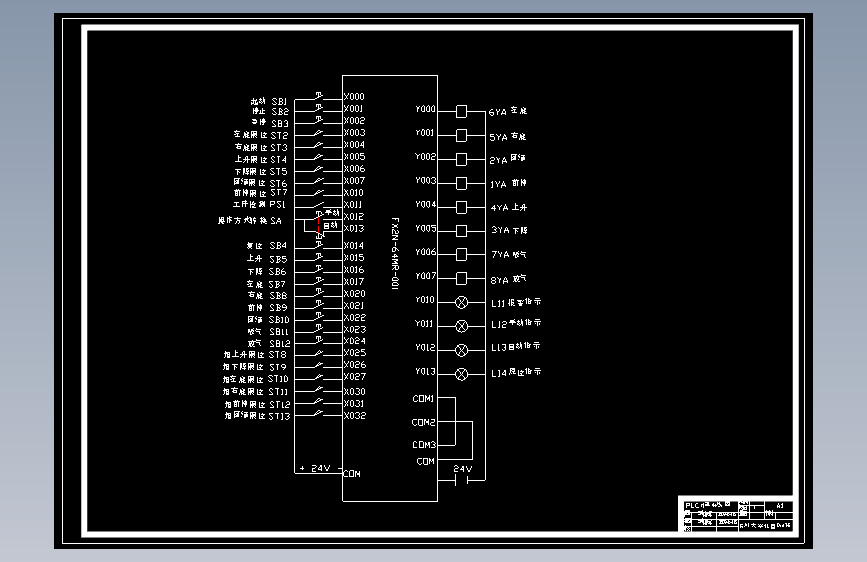

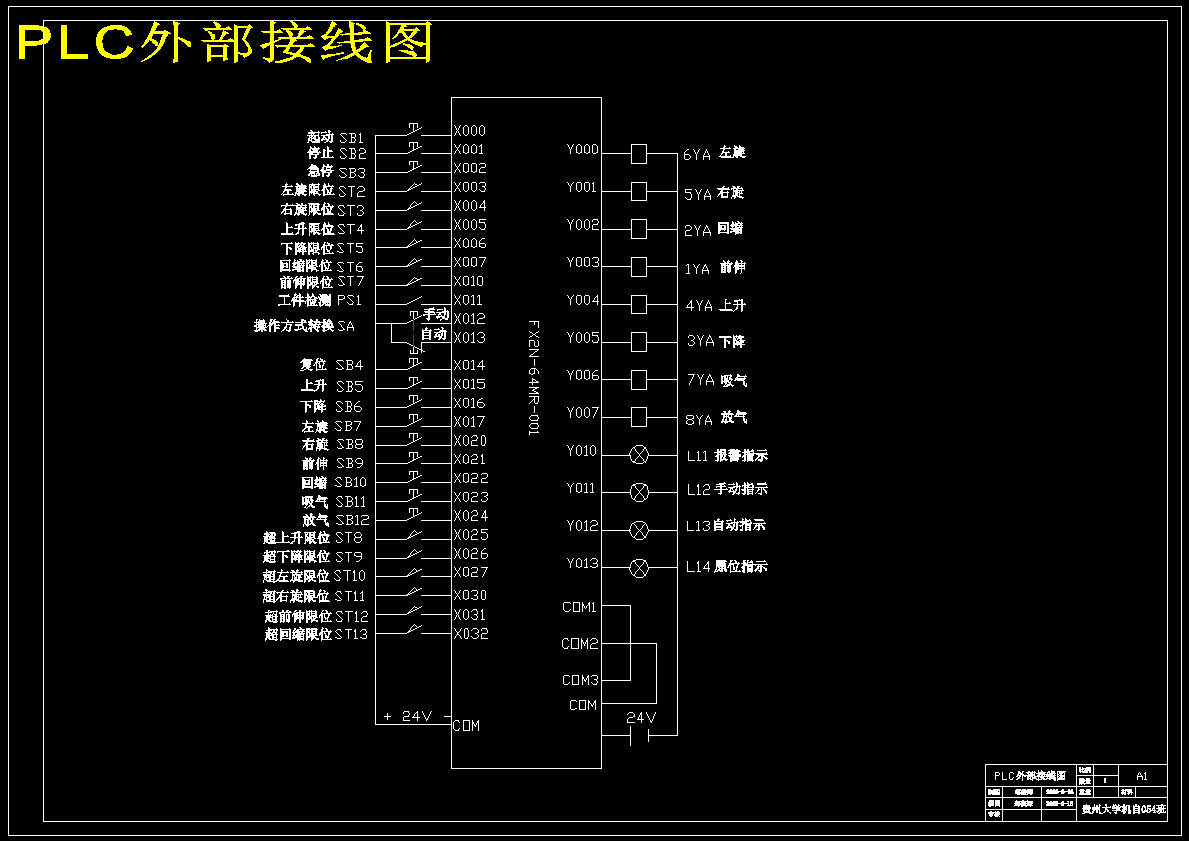

| 2 | PLC外部接线图.dwg | 289.47K |
| 3 |  任务书.doc | 49.50K |

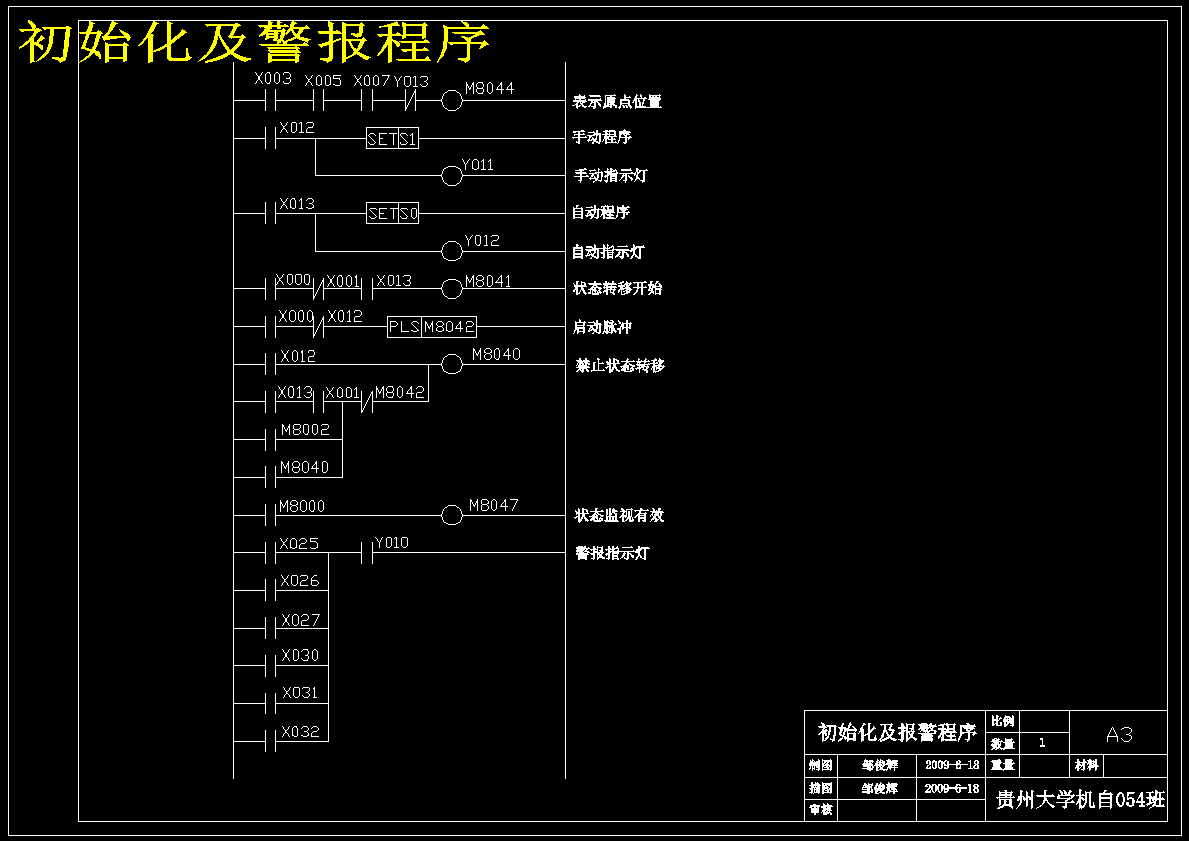

| 4 | 初始化及警报程序.dwg | 280.30K |

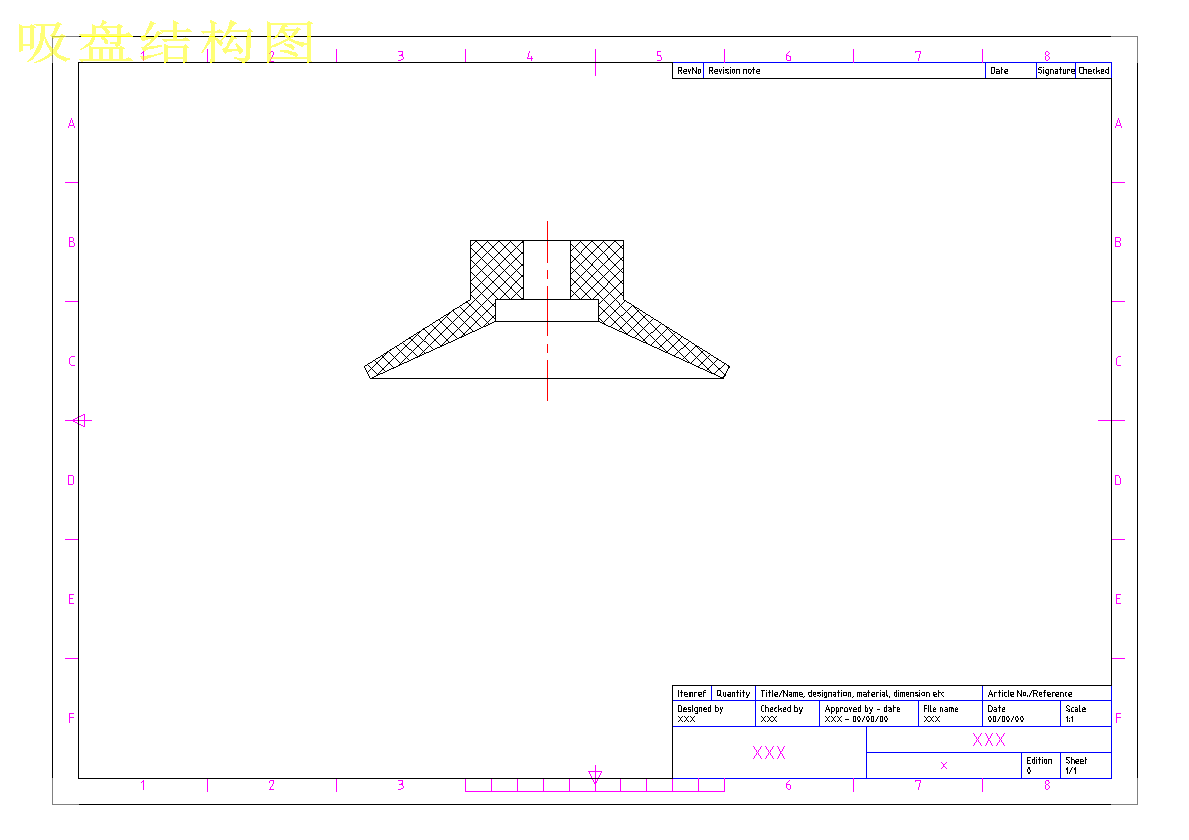

| 5 | 吸盘结构图.dwg | 279.68K |

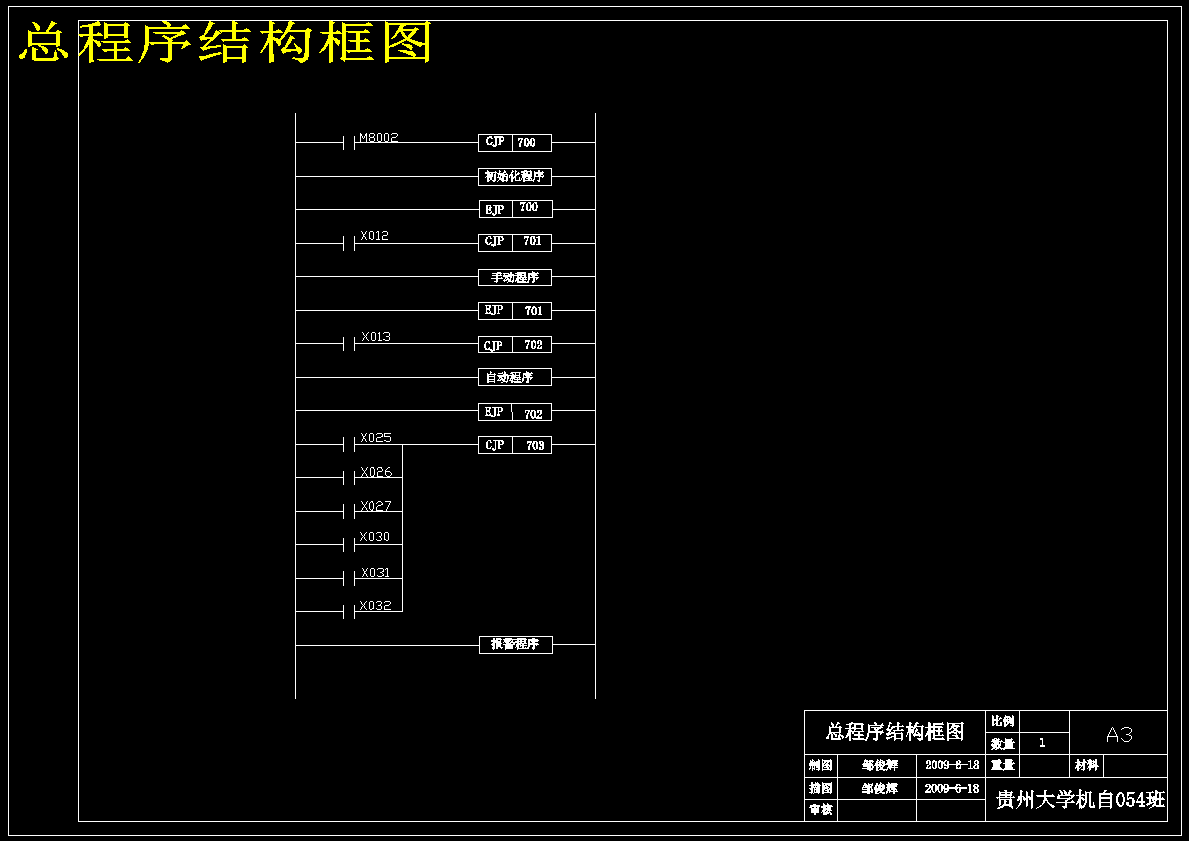

| 6 | 总程序结构框图.dwg | 279.42K |

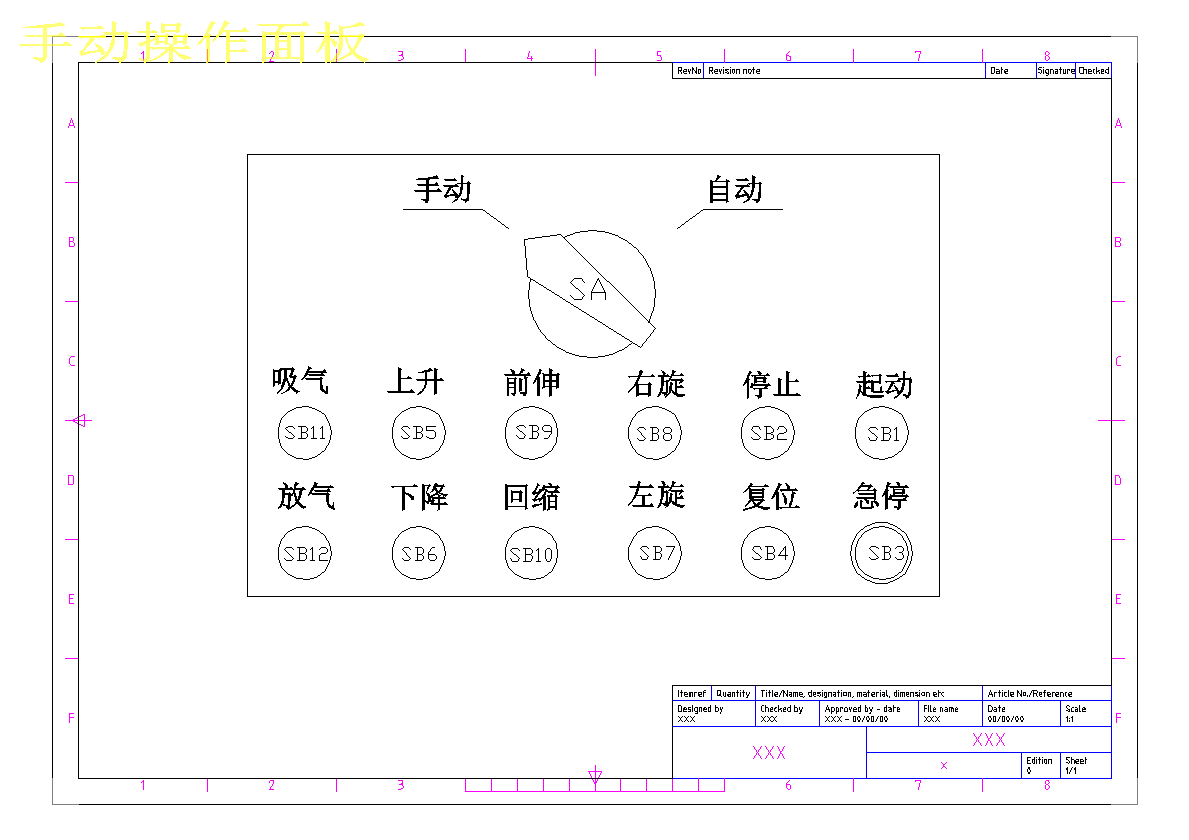

| 7 | 手动操作面板.dwg | 280.80K |

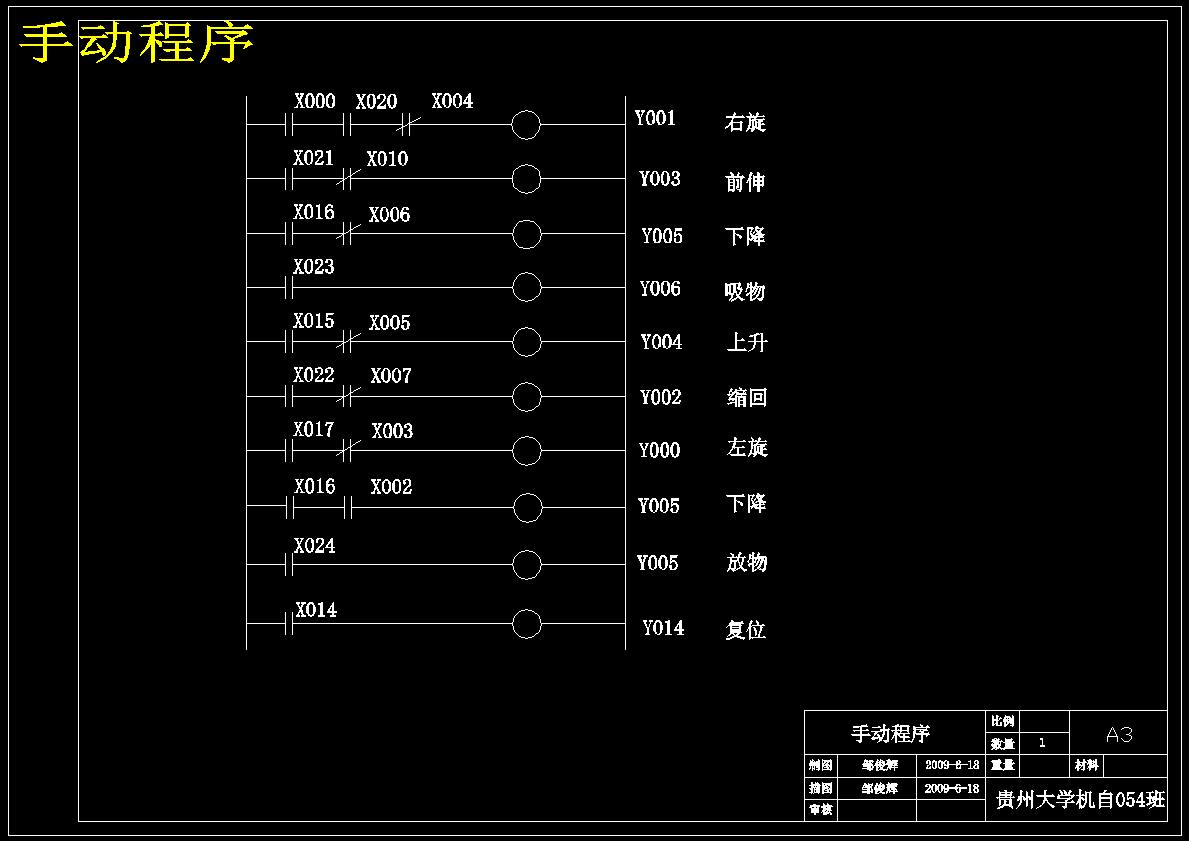

| 8 | 手动程序.dwg | 278.55K |

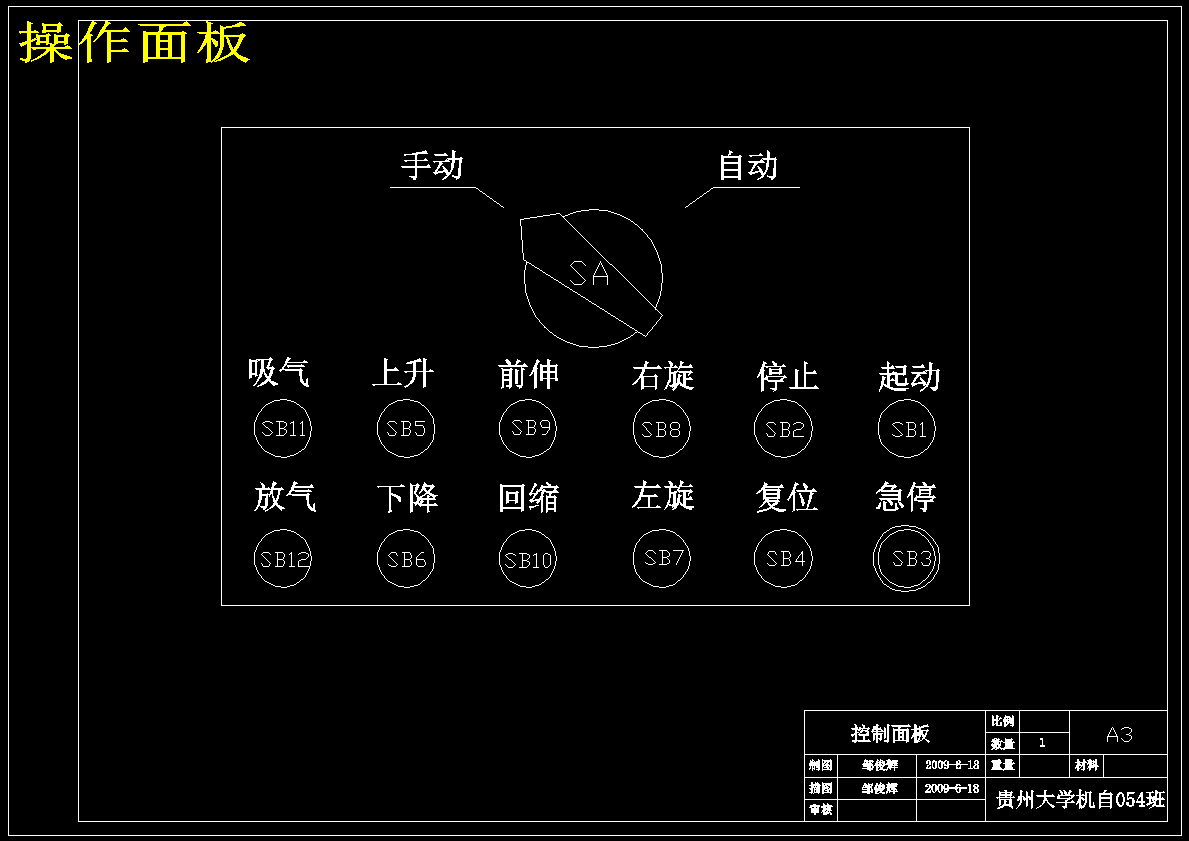

| 9 | 操作面板.dwg | 275.54K |

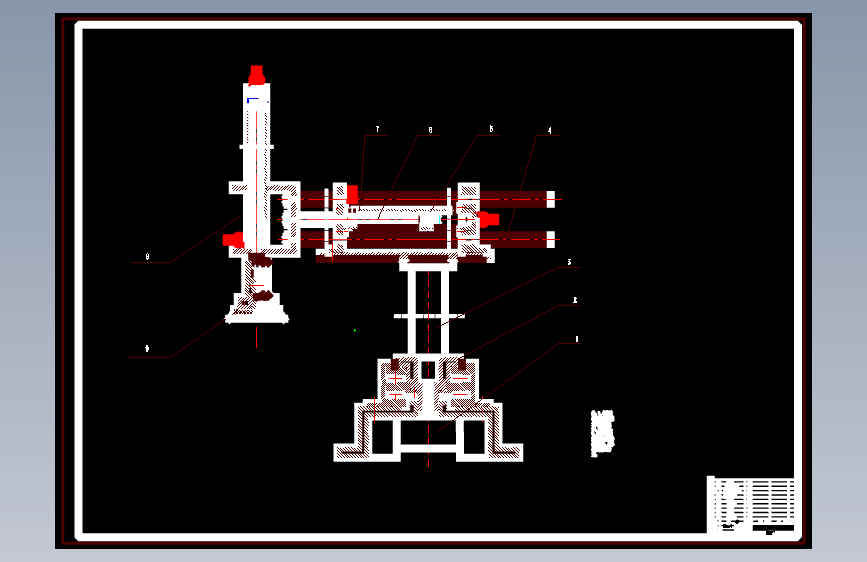

| 10 | 机械手示意图.dwg | 279.74K |

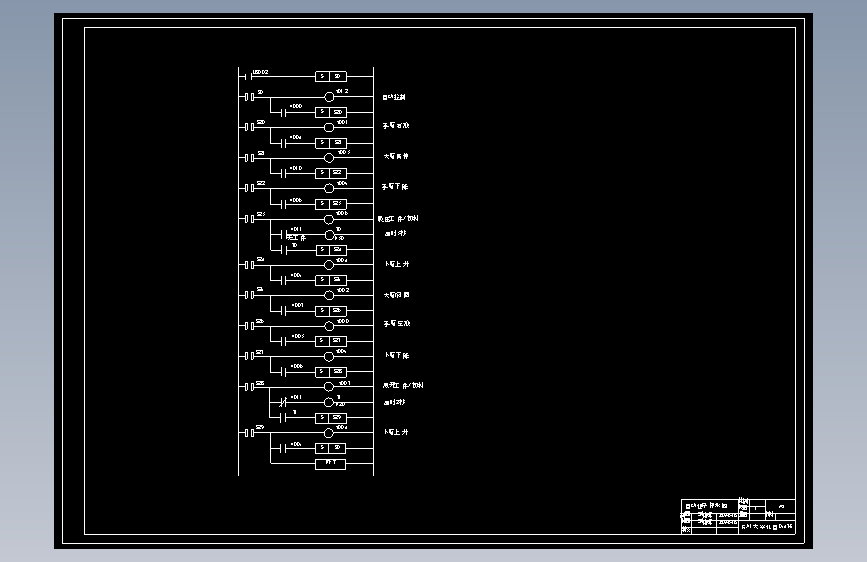

| 11 | 步进梯形图.dwg | 292.10K |
| 12 | 气动驱动原理图.dwg | 297.25K |

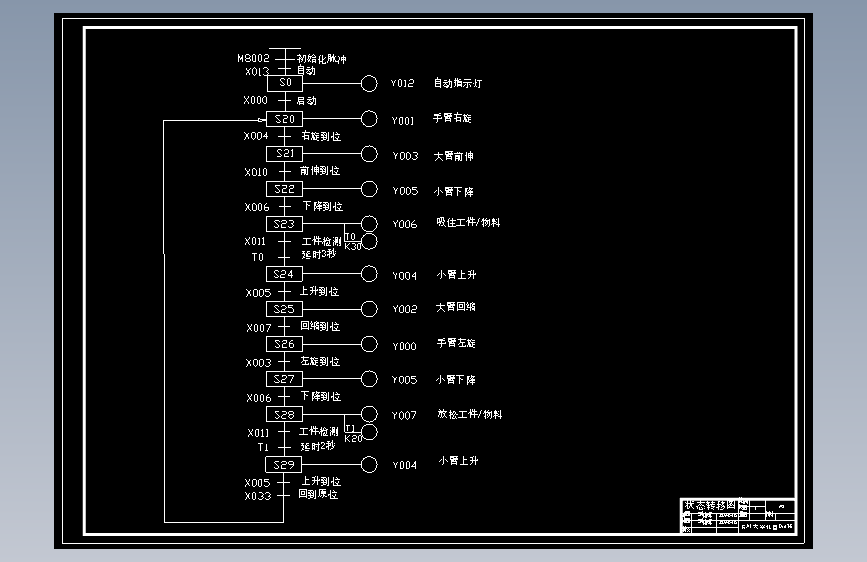

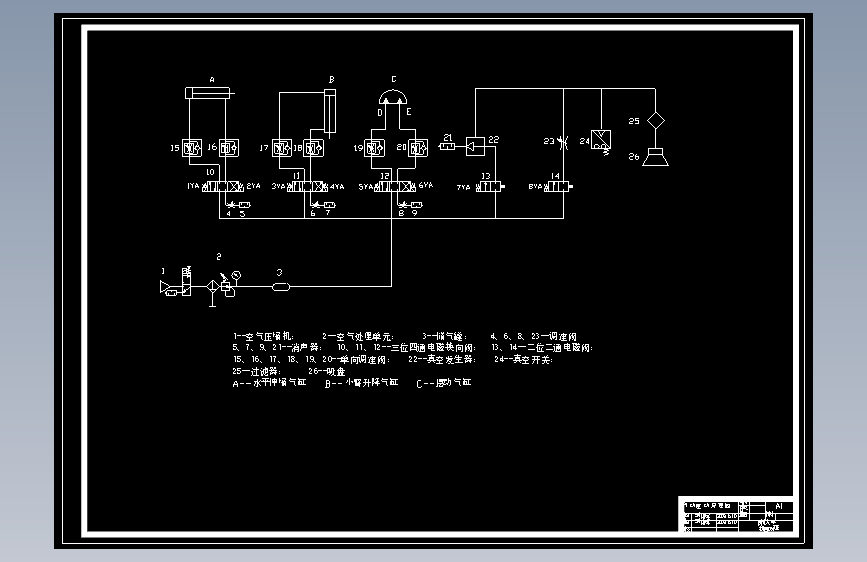

| 13 | 状态转移图.dwg | 280.99K |
| 14 | 答辩PPT.ppt | 987.00K |
| 15 | 设计说明书.doc | 958.38K |
